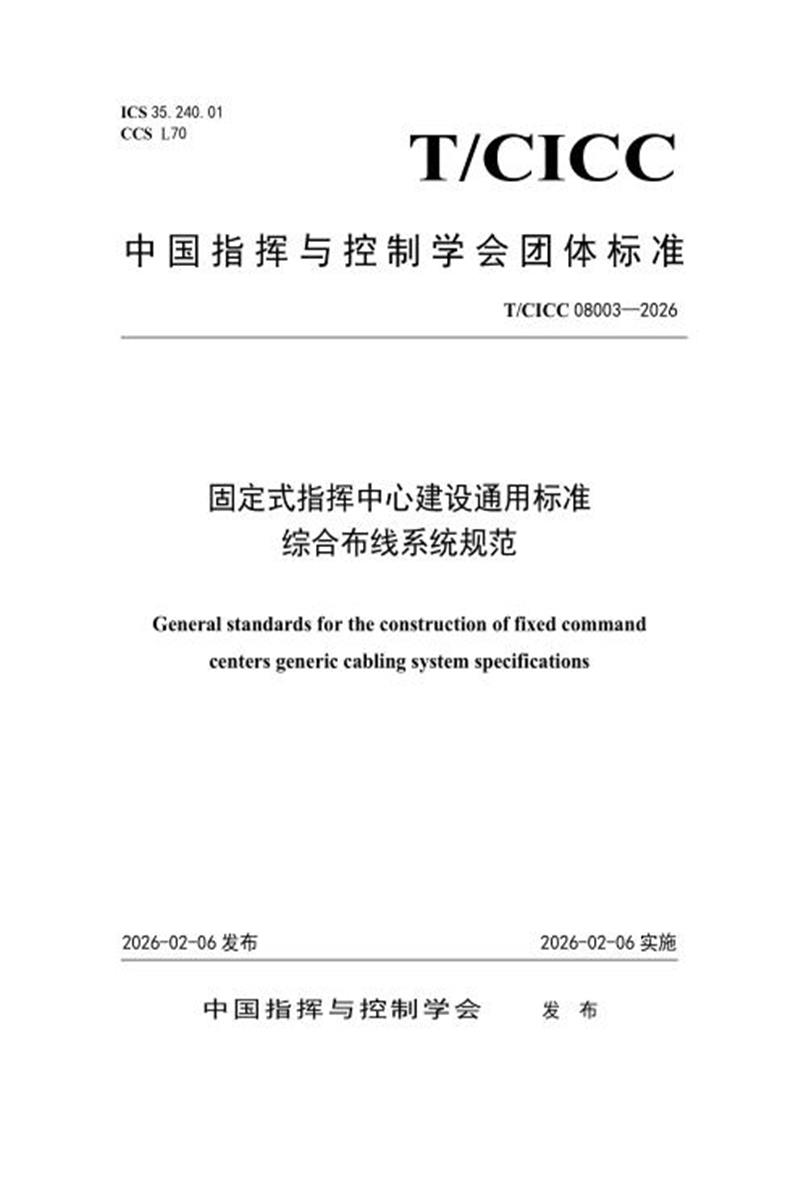

T/CICC
中国指挥与控制学会团体标准
T/CICC 08003—2026
固定式指挥中心建设通用标准
综合布线系统规范
General standards for the construction of fixed command
centers generic cabling system specifications
2026-02-06 发布 2026-02-06 实施
中 国指挥 与控制 学会 发 布
T/CICC 08003-2026
T/CICC 08003-2026
T/CICC 08003-2026
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第一部分：标准化文件的结构和起草规则》的规则编写。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件中国指挥与控制学会提出。
本文件中国指挥与控制学会归口。
本文件起草单位：南京普天天纪楼宇智能有限公司、中国电子科技集团公司第二十八研究所、中国电子科技集团公司第十五研究所、中国兵器工业集团有限公司第二零七研究所、中国电科网络通信研究院、罗普特科技集团股份有限公司、北京市维纳智能指挥调度技术研究院、深圳市海洲光电智能装备有限公司、北京鲲鹏数航标准技术有限公司。
本文件主要起草人：冯岭、徐予宏、周晓明、成春晟、何岩、葛翔、姚剑、张学军、吴俊、金灿灿、马文学、宋建军、王峰。
T/CICC 08003-2026固定式指挥中心建设通用标准
综合布线系统规范
1 范围
本文件规定了固定式指挥中心综合布线系统工程设计、施工、检测、验收等工作内容。
编制本文件用于支撑政府、军队、公安、能源、交通、大型企业等各行业固定式指挥中心的系统立项、需求论证、系统设计、工程建设和验收评价。
本文件适用于新建、改建和扩建的固定式指挥中心综合布线系统工程。本文件内提及的布线系统均指固定式指挥中心综合布线系统。
固定式指挥中心综合布线系统工程建设除应符合本文件外，尚应符合国家现行有关标准的相关规定。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用，而构成本文件必不可少的条款。其中注日期的引用文
件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适
用于本文件。
GB/T 2423.5 环境试验 第 2 部分：试验方法 试验 Ea和导则：冲击
GB/T 2423.17 环境试验 第 2 部分：试验方法 试验 Ka：盐雾
GB/T 2423.19 环境试验 第 2 部分：试验方法 试验 Kc：接触点和连接件的二氧化硫试验
GB/T 2951. 11 电缆和光缆绝缘和护套材料通用试验方法 第 11 部分：通用试验方法—厚度和外
形尺寸测量—机械性能试验
GB/T 2951.14 电缆和光缆绝缘和护套材料通用试验方法 第 14 部分：通用试验方法—低温试验
GB/T 2951.31 电缆和光缆绝缘和护套材料通用试验方法 第 31 部分：聚氯乙烯混合料专用试验
方法—高温压力试验—抗开裂试验
GB/T 4208 外壳防护等级(IP 代码)
GB/T 5095.2 电子设备用机电元件 基本试验规程及测量方法 第 2 部分：一般检查、 电连续性
和接触电阻测试、绝缘试验和电压应力试验
GB/T 5095.4 电子设备用机电元件 基本试验规程及测量方法 第 4 部分：动态应力试验
GB/T 5095.6 电子设备用机电元件 基本试验规程及测量方法 第 6 部分：气候试验和锡焊试验
GB/T 5095.8 电子设备用机电元件 基本试验规程及测量方法 第 8 部分：连接器、接触件及引出端
的机械试验
GB/T 5095.9 电子设备用机电元件 基本试验规程及测量方法 第 9 部分：杂项试验
GB/T 5095.2303 电子设备用机电元件 基本试验规程及测量方法 第 23-3 部分：屏蔽和滤波试验 试
验 23c：连接器和附件的屏蔽效果 线注入法
GB/T 7424.2 光缆总规范 第 2 部分：光缆基本试验方法
GB/T 12357.1 通信用多模光纤 第 1 部分：A1 类多模光纤特性
GB/T 16422.1 塑料 实验室光源暴露试验方法 第 1 部分：总则
GB/T 16422.2 塑料 实验室光源暴露试验方法 第 2 部分：氙弧灯
GB/T 17650.2 取自电缆或光缆的材料燃烧时释出气体的试验方法 第 2 部分：酸度(用 pH 测量)
和电导率的测定
GB/T 17651.1 电缆或光缆在特定条件下燃烧的烟密度测定 第 1 部分：试验装置
T/CICC 08003-2026
GB/T 17651.2 电缆或光缆在特定条件下燃烧的烟密度测定 第 2 部分：试验程序和要求GB/T 17738.1 射频同轴电缆组件 第 1 部分：总规范 一般要求和试验方法
GB/T 18015.1 数字通信用对绞或星绞多芯对称电缆 第 1 部分：总规范
GB/T 18233.1 信息技术 用户建筑群通用布缆 第 1 部分：通用要求
GB/T 18233.2 信息技术 用户建筑群通用布缆 第 2 部分：办公场所
GB/T 18233.3 信息技术 用户建筑群通用布缆 第 3 部分：工业建筑群
GB/T 18233.5 信息技术 用户建筑群通用布缆 第 5 部分：数据中心
GB/T 18233.6 信息技术 用户建筑群通用布缆 第 6 部分：分布式楼宇设施
GB/T 18380.12 电缆和光缆在火焰条件下的燃烧试验 第 12 部分：单根绝缘电线电缆火焰垂直蔓延
试验 1kW 预混合型火焰试验方法
GB/T 21204. 1 用于严酷环境的数字通信用对绞或星绞多芯对称电缆 第 1 部分：总规范
GB/T 26125 电子电气产品 六种限用物质(铅、汞、镉、六价铬、多溴联苯和多溴二苯醚)的测定GB/T 26572 电子电气产品中限用物质的限量要求
GB 31247 电缆及光缆燃烧性能分级
GB/T 34961.2 信息技术 用户建筑群布缆的实现和操作 第 2 部分：规划和安装
GB/T 39560.8 电子电气产品中某些物质的测定 第 8 部分：气相色谱-质谱法(GC-MS)与配有热
裂解/热脱附的气相色谱-质谱法(Py/TD-GC-MS)测定聚合物中的邻苯二甲酸酯GB 50058 爆炸危险环境电力装置设计规范
GB 50311 综合布线系统工程设计规范
GB/T 50312 综合布线系统工程验收规范
GB 50343 建筑物电子信息系统防雷技术规范
GB 55024 建筑电气与智能化通用规范
YD/T 837.4 铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法 第 4 部分：环境性能试验方法YD/T 1997.4 通信用引入光缆 第 4 部分：光电混合缆
YD/T 2159 接入网用光电混合缆
YD/T 4254.1 工业互联网 综合布线系统 第 1 部分：总则
YD/T 4254.2 工业互联网 综合布线系统 第 2 部分：对称电缆和连接硬件、组件、配线设施技术要
求
YD 5121 通信线路工程验收规范
YD/T 5242 通信用光电混合缆工程技术规范
T/CECA 20001-2019 模块化微型数据机房建设标准
IEC 60512-4-1 电子设备用连接器 试验和测量 第 4-1 部分： 电压应力试验 试验 4a ：耐压(Connectors for electronic equipment-Tests and measurements-Part 4-1: Voltage stress tests — Test 4a:Voltage proof)
IEC 60512-4-2 电子设备用连接器 试验和测量 第 4-2 部分： 电压应力试验 试验 4b：局部放电(Connectors for electronic equipment - Tests and measurements - Part 4-2: Voltage stress tests - Test 4b: Partial discharge)
IEC 60512-6-2 电子设备用连接器 试验和测量 第 6-2 部分： 动态应力测试 试验 6b： 碰撞(Connectors for electronic equipment - Tests and measurements - Part 6-2: Dynamic stress tests - Test 6b: Bump)
IEC 60512-6-3 电子设备用连接器 试验和测量 第 6-3 部分： 动态应力测试 试验 6c： 冲击(Connectors for electronic equipment - Tests and measurements - Part 6-3: Dynamic stress tests - Test 6c: Shock)
T/CICC 08003-2026
IEC 60512-6-4 电子设备用连接器 试验和测量 第 6-4 部分：动态应力测试 试验 6d：振动(正弦) [Connectors for electronic equipment - Tests and measurements - Part 6-4: Dynamic stress tests - Test 6d: Vibration (sinusoidal)]
IEC 60512- 11-4 电子设备用连接器 试验和测量 第 11-4 部分：气候试验 试验 lld：温度快速变化(Connectors for electronic equipment - Tests and measurements - Part 11-4: Climatic tests - Test 11d: Rapid change of temperature)
IEC 60512- 11-7 电子设备用连接器 试验和测量 第 11-7 部分：气候试验 试验 llg：流动混合气体腐蚀试验(Connectors for electronic equipment - Tests and measurements - Part 11-7: Climatic tests - Test 11g: Flowing mixed gas corrosion test)
IEC 60512- 11-9 电子设备用连接器 试验和测量 第 11-9 部分： 气候试验 试验 lli： 高温(Connectors for electronic equipment - Tests and measurements - Part 11-9: Climatic tests - Test 11i: Dry heat)
IEC 60512- 11- 10 电子设备用连接器 试验和测量 第 11- 10 部分： 气候试验 试验 llj： 低温(Connectors for electronic equipment - Tests and measurements - Part 11- 10: Climatic tests - Test 11j: Cold )
IEC 60512- 11- 12 电子设备用连接器 试验和测量 第 11- 12 部分：气候试验 试验 llm：循环湿热(Connectors for electronic equipment - Tests and measurements - Part 11- 12: Climatic tests - Test 11m: Damp heat, cyclic )
IEC 60512- 14-7 电子设备用机电元件 基本试验程序和测量方法 第 14 部分：密封性试验 第 7节 ： 试 验 14g ： 冲 水 试 验 ( Electromechanical components for electronic equipment - Basic testing procedures and measuring methods - Part 14: Sealing tests - Section 7: Test 14g: Impacting water)
IEC 60512- 16-4 电子设备用连接器 试验和测量 第 16-4 部分：触点和终端的机械试验 试验16d：抗拉强度(压接连接) [Connectors for electronic equipment - Tests and measurements - Part 16-4: Mechanical tests on contacts and terminations - Test 16d: Tensile strength (crimped connections)]
IEC 60512- 17-4 电子设备用连接器 试验和测量 第 17-4 部分： 电缆夹紧试验 试验 17d： 电缆夹 紧 耐 电 缆 扭 转 ( Connectors for electronic equipment - Tests and measurements - Part 17-4: Cable clamping tests - Test 17d: Cable clamp resistance to cable torsion )
IEC 60512- 19-3 电子设备用机电元件 基本试验程序和测量方法 第 19 部分：耐化学腐蚀试验—第 3 节 ：试验 19c—流体阻力(Electromechanical components for electronic equipment - Basic testing procedures and measuring methods - Part 19: Chemical resistance tests - Section 3:Test 19c - Fluid resistance)
IEC 60512-23-3 电气和电子设备用连接器 基本试验程序和测量方法 第 23-3 部分：试验 23c：连接器和附件的屏蔽效果(Connectors for electrical and electronic equipment - Tests and measurements - Part 23-3: Screening and filtering tests - Test 23c: Shielding effectiveness ofconnectors and accessories - Line injection method)
IEC 60529 外壳防护等级(IP 代码)[Degrees of protection provided by enclosures (IP Code)]
IEC 60603-7 电子 设备 用连接器 第 7 部分： 8 路 非 屏 蔽 自 由和 固 定连接器 的详细规 范( Connectors for electronic equipment - Part 7: Detail specification for 8-way, unshielded, free and fixed connectors)
IEC 60793-2-50 光纤 第 2-50 部分： 产品规范 B 类单模光纤分规范(Optical fibres - Part2-50: Product specifications - Sectional specification for class B single-mode fibres)
IEC 60807-2 频率低于 3MHz 的矩形连接器 第 2 部分：具有梯形金属外壳和圆形触点的连接器详细规范(Rectangular connectors for frequencies below 3 MHz Part 2: Detail specification for a range of connectors ， with assessed quality ，with trapezoidal shaped metal shells and round contacts-Fixed solder contact types)
T/CICC 08003-2026
IEC 60807-3 频率低于 3MHz 的矩形连接器 第 3 部分：具有梯形金属外壳和圆形触点的连接器详细规范 带封闭式压接筒的可拆式压接型(后插后拆型) (Rectangular connectors for frequencies below 3 MHz Part 3: Detail specification for a range of connectors with trapezoidal shaped metal shells and round contacts - Removable crimp contact types with closed crimp barrels, rear insertion/rear extraction)
IEC 61076-2- 101 电子设备用连接器 产品要求 第 2- 101 部分： 圆形连接器 带螺纹锁紧的 M12连 接 器 详 细 规 范 (Connectors for electronic equipment - Product requirements - Part 2- 101: Circular connectors - Detail specification for M12 connectors with screw-locking)
IEC 61076-2- 109 电子设备用连接器 产品要求 第 2-109 部分： 圆形连接器 数据传输频率高达500MHz 的 M12× 1 螺纹锁紧连接器详细规范(Connectors for electronic equipment - Product requirements - Part 2- 109: Circular connectors - Detail specification for connectors with M12×1 screw-locking, for data transmission frequencies up to 500MHz)
IEC 61076-3- 106 电气和电子设备用连接器 产品要求 第 3- 106 部分： 矩形连接器 结合 IEC 60603-7 系列接 口 的工业环境用 与 8 路屏 蔽和 非屏 蔽连接器 一起使用的保护外壳 的详细规 范( Connectors for electrical and electronic equipment - Product requirement - Part 3- 106: Rectangular connectors - Detail specification for protective housings for use with 8-way shielded and unshielded connectors for industrial environments incorporating the IEC 60603-7 series interface)
IEC 61169- 1 射频连接器 第 1 部分：总规范 一般要求和试验方法(Radio frequency connectors - Part 1: Generic specification - General requirements and measuring methods)
IEC 61169-8 射频连接器 第 8 部分：分规范 外导体内径为 6.5mm(0.256 英寸)卡口锁定的射频同轴连接器 特征阻抗 50Ω(BNC 型) [Radio-frequency connectors - Part 8: Sectional specification - RF coaxial connectors with inner diameter of outer conductor 6.5 mm (0.256 in) with bayonet lock - Characteristic impedance 50Ω (type BNC)]
IEC 61754-7- 1 光纤互连器件和无源元件 光纤连接器接口 第 7-1 部分：MPO 连接器系列 单排光纤(Fibre optic interconnecting devices and passive components-Fibre optic connector interfaces - Part 7- 1: Type MPO connector family - One fibre row)
IEC 61754-7-2 光纤互连器件和无源元件 光纤连接器接口 第 7-2 部分：MPO 连接器系列 双排光纤(Fibre optic interconnecting devices and passive components - Fibre optic connector interfaces - Part 7-2: Type MPO connector family - Two fibre rows)
IEC 61754-24 光纤互连器件和无源元件 光纤连接器接口 第 24 部分： SC-RJ 连接器系列(Fibre optic interconnecting devices and passive components-Fibre optic connector interfaces - Part 24: Type SC-RJ connector family)
IEC 61784-5 工业通信网络 配置文件 第 5 部分： 现场总线安装(Industrial communication networks - Profiles - Part 5: Installation of fieldbuses)
IEC 61918 工业通信 网络 工业场所通信 网络 的 安装( Industrial communication networks - Installation of communication networks in industrial premises)
IEC 61935-2 平衡和同轴信息技术电缆的试验规范 第 2 部分：符合 ISO/IEC11801 及相关标准规定的导线(Specification for the testing of balanced and coaxial information technolog y cabling - Part 2: Cords as specified in ISO/IEC 11801- 1 and related standards)
IEC 62153-4-3 金属通信电缆试验方法 第 4-3 部分： 电磁兼容性(EMC) 表面转移阻抗 三轴法(Metallic communication cable test methods - Part 4-3: Electromagnetic compatibility (EMC) related test method for measuring surface transfer impedance - Triaxial method)
IEC 62153-4-9 金属通信电缆试验方法 第 4-9 部分： 电磁兼容性(EMC) 屏蔽平衡电缆的耦合衰减 三轴法(Metallic communication cable test methods - Part 4-9: Electromagnetic compatibility (EMC)
T/CICC 08003-2026
related test method for measuring coupling attenuation of screened balanced cables - Triaxial method)
ISO 4892- 1 塑料 实验室光源暴露方法 第 1 部分：通用指南(Plastics—Methods of exposure to laboratory light sources—Part 1: General guidance )
ISO 4892-2 塑料 实验室光源暴露方法 第 2 部分： 氙弧灯(Plastics—Methods of exposure to laboratory light sources—Part 2: Xenon-arc lamps)
ISO/IEC 14763-2 信息技术 客户驻地布线的实施和操作 第 2 部分：规划与安装(Information technology - Implementation and operation of customer premises cabling - Part 2: Planning and installation)
ISO/IEC TR 29106 信息技术 通用布线 综合布线环境分类介绍( Information technology - Generic cabling - Introduction to the MICE environmental classification)
ANSI/(NFPA) T3.5.29 R1 液压传动电磁线圈控制的工业阀门-电连接器接口尺寸(Hydraulic fluid power solenoid-piloted industrial valves-interface dimensions for electrical connectors)
3 术语和缩略语
3.1 术语
GB 50311 和 GB/T 18233 界定的术语和定义适用于本文件。
3.2 缩略语
下列缩略语适用于本文件。
AI： 自动化区域(Automation Island)
AO： 自动化插座(Automation Outlet)
BD：建筑物配线设备(Building distributor)
CD：建筑群配线设备(Campus Distributor)
CP：集合点(Consolidation Point)
DAS：分布式天线系统(Distributed Antenna System)
E2E：端到端链路(End-to-End Link)
EoR：列头布线方式(End of Row)
EIA：美国电子工业协会 (Electronic Industries Association )
FC：FC 型光纤连接器 (Type FC Optical Fiber Connector)
FD：楼层配线设备(Floor Distributor)
FI：现场总线接口(Field bus Interface)
ID：中间配线设备(Intermediate Distributor)
IEC：国际电工技术委员会(International Electro Technical Commission)
IEEE：美国电气及电子工程师学会(The Institute of Electrical and Electronics Engineers)
IID：工业中间配线设备(Industrial Intermediate Distributor)
ISO： 国际标准化组织(International Organization for Standardization)
I/O：输入/输出(Input/Output)
LC：LC 型光纤连接器(Type LC Optical Fiber Connector)
IDC：绝缘位移连接器(Insulation Displacement Connector)
MD：主配线架 (Main Distributor)
MICE：机械、侵入、气候和化学、电磁(Mechanical,Ingress,Climatic and Chemical,Electro-magnetic)
MoR：列中布线方式(Middle of Row)
MPO：MPO 型光纤连接器 (Type MPO Optical Fiber Connector)
MPTL：模块化插头端接链路(Modular Plug Terminated Link)
T/CICC 08003-2026
NI：网络接口 (network Interface)
ODF：光纤配线架(Optical Distribution Frame)
OF：光纤(Optical Fibre)
OLT：光线路终端(Optical Line Terminal)
ODN：光配线网(Optical Distribution Network)
ONU：光网络单元(Optical Network Unit)
OTDR：光时域反射(Optical Time Domain Reflectometry)
PCMA：过程控制、监控和数据自动化 [Process Control,Monitoring and automation(data)]
PCF：聚合物包层光纤(Polymer Coated Fiber)
PoE： 以太网供电(Power over Ethernet)
POF：塑料光纤(Plastic Optical Fiber)
PON：无源光网络 (Passive Optical Network)
PLC：可编程逻辑控制器(Programmable Logic Controller)
RTE：实时以太网(Real-time Ethernet)
RFID：射频识别(Radio Frequency Identification)
SCP：服务集中点 (Service Concentration Point)
SC-RJ：符合 IEC 61754-24 的光纤连接器 (Optical fibre connector in accordance with IEC 61754-24)
SC：SC 型光纤连接器 (Type SC optical fibre connector)
SD：服务配线设备(service Distributor)
SO：服务插座(Service Outlet)
TE：终端设备(Terminal Equipment)
TNC：一种采用螺纹锁定的射频同轴电缆连接器(Thread Neill- Concelman)
ToR：机架顶部布线方式(Top of Rack)
TO：信息插座(Telecommunications Outlet)
Vr.m.s： 电压有效值(V root.mean.square)
WAP：无线接入点(Wireless Access Point)
WLAN：无线局域网 (Wireless Local Area Network)
ZD：区域配线架 (Zone Distributor)
4 布线系统设计
4.1 基本要求
4.1.1 系统构成
布线系统应是开放式网络拓扑结构，应能支持语音、数据、 图像、多媒体、传感、监测、控制等信息传递的应用。
布线系统应根据应用业务与场景选择的信息业务系统网络、通信业务系统网络及智能化设备系统网络系统相匹配，并应满足业务发展与网络升级的要求。布线系统基本构成见图 1。
T/CICC 08003-2026
图 1 布线系统基本构成
a) 系统设计应符合 GB/T 18233.1 的相关规定;
b) 布线系统由配线子系统 1、配线子系统 2、配线子系统 3 及配线子系统 4 组成。配线子系统
1 通常为楼层的水平布线系统;配线子系统 2 通常为中间配线子系统，配线子系统 3 通常为建筑物主干布线子系统，配线子系统 4 通常为建筑群主干布线子系统。
c) 布线系统构成可具有图 1 所示的部分或全部功能元素。
功能元素包括：
1) TO/AO/SO 插座;
2) CP/SCP;
3) 配线子系统 1 线缆(若 CP/SCP 存在时，分为水平线缆和 CP/SCP 线缆);
4) 配线子系统 1 设备区;
5) 其他配线子系统 n(n≥2)线缆;
6) 其他配线子系统 n(n≥2)设备区。
4.1.2 配线子系统
配线子系统包括：
a) 配线子系统 1
配线子系统 1 是从配线子系统 1 设备区延伸到与其连接的TO/AO/SO 插座，包括：
1) 配线子系统1线缆(若 CP/SCP 存在时，分为水平线缆和 CP/SCP 线缆);
2) 配线子系统1设备区中的压接和快接跳线;
3) 配线子系统1线缆(若 CP/SCP 存在时，分为水平线缆和 CP/SCP 线缆)在 TE 插座上的机械端接;
4) 配线子系统1线缆在配线子系统1设备区处的机械端接，包括其连接硬件，如互连或交叉连接;
5) CP/SCP (可选) 6) TO/AO/SO 插座。
尽管 TO/AO/SO 跳线和设备跳线用来将终端设备和传输设备连接到配线子系统1， 由于它们是特定于应用的，故未将它们当作配线子系统1的一部分。
b) 配线子系统 n(n≥2)
配线子系统 n(n≥2)是从配线子系统 n 到配线子系统 n-1，当它存在时，子系统应包括：
1) 配线子系统 n 线缆(电/光缆);
2) 配线子系统 n 和 n-1 设备区中的压接和快接跳线;
3) 配线子系统 n 线缆(电/光缆)端接的连接硬件(配线子系统 n 和 n-1 设备区中)。
尽管设备跳线用来将终端设备和传输设备连接到配线子系统 n， 由于它们是特定于应用的，故未将它们当作配线子系统 n 的一部分。
4.1.3 布线系统安装场地
布线系统安装场地包括：
T/CICC 08003-2026
a) 终端设备区(工作区/自动化区/服务区) ：独立设置终端设备(TE) 的区域，应由配线子系统 1 中的信息插座/自动化插座/服务插座(TO/AO/SO)延伸到终端设备(TE)处的设备线缆及连接硬件组成;
b) 电信间：建筑物楼层进行配线管理、网络管理和信息交换的场地。 电信间为安装配线设备和各类业务信息接入设备及配套设备安装的场地;
c) 设备间：建筑物或处于园区中心位置的某建筑物的适当位置进行配线管理、网络管理和信息交换的场地。设备间主要为安装配线设备、 电话交换机、计算机网络设备及光纤接入网设备等信息与通信设备的场地;
d) 进线间：进线间为建筑物外部通信管线的入口部位，也是布线系统入口设施的安装场地;
e) 布线路由：敷设布线系统各类线缆的路径及相关设备的场地。线缆室外敷设宜采用地下管道或电缆沟的方式;楼层间线缆敷设宜采用穿楼电缆孔、导管或桥架、 电缆竖井等方式;水平线缆敷设宜采用导管或桥架的方式。
4.1.4 布线系统的备份
各级子系统配线设备之间，布线路径宜根据需求设置备份的互通路由。
a) 主干光缆宜采用双路由备份，分别敷设于不同物理通路;
b) 园区/建筑群配线设备(CD)与每个建筑物配线设备(BD)之间应设置双路由，其中 1 条为备份路由;
c) 不同配线设备之间可设置互通的路由：
1) 建筑物配线设备(BD)之间可设置互通的路由;
2) 本建筑物配线设备(BD)与另一栋建筑楼层配线设备(FD)之间可设置互通的路由;
3) 本建筑物内不同楼层配线设备(FD)之间可设置互通的路由;
4) 本楼层配线设备(FD)与另一建筑物楼层中间配线设备(ID)之间可设置互通的路由;
5) 本楼层中间配线设备(ID)之间可设置互通的路由;
6) 本楼层中间配线设备(ID)与非本楼层区域的信息插座(TO)之间可设置互通的路由。
4.1.5 信道和永久链路
信道是 LAN 交换机/集线器等设备与 TE 之间的传输路径。典型的互连信道包括配线子系统 1 以及设备跳线和 TE 跳线。典型的交叉连接信道包括配线子系统 1、快接或压接跳线、设备跳线以及 TE跳线，亦可包括可选用的 CP/SCP。
永久链路是配线区之间或配线区与信息插座/终端设备插座之间的传输路径，包括两端的连接装置 。在配线子系统 1 中，永久链路由 TO/AO/SO 插座、可选的 CP/SCP、配线子系统 1 线缆(若CP/SCP 存在时，分为水平线缆和CP/SCP 线缆)和配线子系统 1 线缆在配线子系统 1 设备区的连接硬件(含端接)组成。
配线子系统 1 信道与永久链路构成见图 2。
图 2 配线子系统信道与永久链路
4.2 布线系统应用分类
4.2.1 办公场所布线系统
办公场所布线系统基本构成见图 3。设计应符合 GB/T 18233.2 的相关规定。
T/CICC 08003-2026
图 3 办公场所布线系统基本构成
a) 办公场所布线系统应用于指挥与控制中心各办公建筑或办公区域;
b) 楼层开放性区域，水平线缆路径中设置的集合点(CP)为可选的设备，应符合以下要求：
1) 集合点(CP)配线设备设置的配线模块容量不宜大于 12 个工作区信息插座的数量;
2) 水平永久链路路由中的集合点(CP)设置不应大于 1 个;
3) 从集合点引出的 CP 线缆应终接于工作区的信息插座或多用户信息插座上;
4) 集合点的配线箱/盒应安装于墙体或柱子等建筑物不被变更的固定位置。
c) 楼层开放性区域布线系统采用多用户信息插座(MUTO)的布线方式，应符合以下要求：
1) 1个多用户信息插座(MUTO)支持的区域不宜大于12个工作区;
2) 多用户信息插座(MUTO)配线箱/盒应安装于墙体或柱子等建筑物不被变更的固定位置;
d) 布线系统入口设施及引入线缆的接入，如图4所示，应符合以下规定：
1) 引入光缆终接的入口设施(光纤配线设备 ODF)配置应由不少于2路独立接入服务商完成实施;
2) 入口设施配置容量应满足建筑群/园区及外部业务网络引入电缆/光缆终接的需要;
3) 入口设施光/电配线设备与CD 或 BD 之间应设置电缆/光缆路由互通;
4) 入口设施电缆配线设备接入电话大对数电缆及其它各业务电缆时，应采取防浪涌保护措施。
图 4 布线系统引入部分构成图e) 建筑物光纤信道构成可采用以下方式互通。
1) 水平光缆和主干光缆至楼层电信间的光配线设备，经光纤跳线，采用交叉或互连的方式与接入交换机/接入设备连接互通，见图5;
图 5 主干光缆和水平光缆经 FD 处光跳线和接入设备互通
2) 水平光缆和主干光缆的光纤在楼层电信间接续，采用熔接或机械连接的方式互通，见图6;
T/CICC 08003-2026
图 6 水平/主干光缆的光纤熔接或机械连接互通
3) 水平光缆或主干光缆路经楼层电信间直接连至大楼设备间与光配线设备(BD)互通，见图7。
图 7 水平/主干光缆经过电信间直接连至BD 互通
4.2.2 工业/恶劣环境布线系统
工业/恶劣环境布线系统应包括通用布线系统和工业布线系统。设计应符合 GB/T 18233.3 的相关规定。
4.2.2.1 基本要求
工业/恶劣环境布线系统应用支持：
a) 工业/恶劣环境布线系统应用于指挥控制中心的室内或室外区域及特殊/恶劣的环境;
b) 工业/恶劣环境布线子系统包括对绞电缆布线和光缆布线系统，推荐采用屏蔽电缆布线系统和光缆布线系统。工业/恶劣环境布线系统还支持下列应用：
1) 支持信息技术、过程控制及监控和数据自动化(PCMA)应用，但装置连接布缆与特定应用有关，此类信息见 IEC 61784-5;
2) 支持以太网供电(PoE)应用。
4.2.2.2 基本构成
工业/恶劣环境综合布线系统应包括建筑群子系统、干线子系统、楼层配线子系统和中间配线子系统。布线系统构成见图 8。
子系统之间的连接可以是有源或无源的，子系统间的无源连接应通过使用快接跳线或压接跳线的交叉连接实现。连接特定应用设备可以采用互连或交叉连接的方式。
图 8 连接至自动化区域的综合布线系统构成
工业/恶劣环境布线系统中，建筑群子系统和干线子系统配线设备之间互通应设置备份的路由。
带附加连接的隔仓板连接器的平衡布缆信道应符合符合 GB/T 18233.1 附录 C 相关要求。隔仓板处
互通的 2 个连接器之间距离小于 10cm 时，视为 1 个连接点;大于 10cm 时，视为 2 个连接点。
4.2.2.3 建筑群和干线子系统
建筑群和干线子系统设计应符合 GB 50311 及 GB/T 18233.1 的相关规定。
T/CICC 08003-2026
4.2.2.4 楼层配线子系统
楼层配线子系统从楼层配线区FD至中间配线区ID。
楼层配线子系统包括：
a) 楼层线缆;
b) 楼层线缆的机械连接设备，包括楼层配线区 FD 的连接硬件、相关的快接或压接跳线以及与中间配线区 ID 的任何无源连接;
c) 连接到干线子系统的无源连接。
尽管设备跳线包含在信道中，但由于其与特定应用相关，因此不属于楼层配线子系统的一部分。
4.2.2.5 中间配线子系统
中间配线子系统从中间配线区 ID 延伸至与之相连的TO/AO。
中间配线子系统包括：
a) 中间线缆;
b) 集合点CP(ID至TO路由中间可选择设置);
c) 中间线缆的机械连接设备，包括 TO/AO 和 ID处的快接/压接跳线;
d) CP线缆(可选);
e) 信息插座(TO/AO)。
尽管设备跳线和装置跳线包含在信道中，但由于其与特定应用相关，因此不属于中间配线子系统的一部分。
中间配线区 ID 至 TO/AO 的中间线缆宜保证连续。在要求 TO/AO 灵活可迁移的开放工业环境中可在ID 至 TO/AO 之间安装集合点 CP。
由于工业环境更加严酷，并且布缆用于传输控制和测量数据，因此需要附加额外的要求，如基于GB/T 18233.1 中环境等级规定的环境性能要求。
在多个自动化岛通过一个 ID 传输关键的 PCMA 数据时，应符合 GB/T 18233.1 附录 A 相关要求。
4.2.2.6 特殊的工业/恶劣环境布线系统
特殊的工业/恶劣环境布线系统由工业布线子系统和与之连接的通用综合布线系统构成，见图9。
a) 工业布线子系统组成应包括：工业中间配线设备(ID/IID) 、ID/IID 处跳线、 中间线缆、信息插座(TO)/自动化插座(AO)、装置附加布线/自动化区域附加布线、 自动化区域连接布线、网络接口(NI)/现场总线网络接口(FI);
图 9 工业布线系统构成
b) 工业布线子系统中， 自动化区域(AI)可包括一种或多种符合综合布线要求的工业自动化装置和自动化区域网络，见图 10。并符合以下规定：
T/CICC 08003-2026
图 10 工业布线子系统互联构成
1) 工业布线子系统应包括对绞电缆布线和光纤布线， 以及无线传输的布线基础设施(不包含无线网络设备);
2) 工业布线子系统应支持自动化区域之间和自动化区域内部使用的自动化通信网络;
3) 工业布线子系统中的转换设备/适配器(路由器、网桥和网关等设备)应提供不同类型现场总线之间及现场总线与以太网之间的物理介质转换和通信协议转换;
4) 当多个自动化区域(AI)通过中间配线设备传输关键的数据自动化(PCMA)数据时， ID 应由 IID 代替，TO 被 AO 取代;
5) IID 可通过中间布线子系统信道支持 AO 和装置的连接。
c) 工业布线子系统自动化区域内设备互连应符合以下要求：
1) 自动化区域 TO/AO 之间可通过 ID/IID 互连;
2) 自动化区域网络和TO/AO 之间可通过网络接口(NI)互连。
d) 自动化区域网络与外部网络互通，如图 11所示;
1) 自动化区域网络之间可通过现场总线接口(FI)互通;
2) 自动化区域网络可通过现场总线接口(FI)经适配器或转换器及网络接口(NI)连接至 TO/AO，并和 FD/ID/IID 互通。
e) 部分现场总线和工业以太网网络电/光缆应用设计参考 GB/T 18233.3 附录 D 内容。
图 11 自动化区域网络与外部连接
4.2.3 分布式楼宇设施布线
建筑物内分布式楼宇设施布线系统设计应符合 GB/T 18233.6 的相关规定。
分布式楼宇设施布线系统应用包括但不限于GB/T 18233.1 附录 A 中的应用，还应可以作为下列应用的支撑。
a) 电信，如 WAP、DAS;
T/CICC 08003-2026
b) 能源管理，如照明、配电、入户能源计量等;
c) 环境控制，如温度、湿度等;
d) 人员管理，如门禁、摄像头、红外探测器、时间及出勤监控、电子指示牌、音像放映机;
e) 个人信息和警报;
f) 智慧楼宇系统;
g) 设备间通信,如物联网。
4.2.3.1 基本要求
分布式楼宇设施布线系统的基本要求：
a) 服务集合点(SCP)应该支持 A 类布缆和 B 类布缆应用;
b) 不同建筑物 BD 之间，同一个建筑物的本楼层或不同楼层的 SD 之间应设置互通的路由;
c) 服务分布式对绞电缆布线系统等级不宜小于 E 类;
d) 操作环境可采用柔性线缆;
e) 快接跳线和压接跳线应用于配线设备之间的互连;
f) 布缆系统宜支持信息传输及提供远程供电。
4.2.3.2 系统构成
分布式楼宇设施布线系统应包括 A 类布线系统和 B 类布线系统。
a) A 类布线系统构成见图 12，应符合以下规定;
图 12 楼宇设施分布式 A 类布线构成
A 类通用布线系统包含最多三个布线子系统：建筑群主干子系统、干线子系统和服务配线子系统构成，布线子系统的功能元素相互连接，形成分层的星型拓扑结构。
布线子系统之间的连接可以是经特定应用设备的有源或无源连接，布线子系统间的无源连接既可以通过使用快接跳线或压接跳线的交叉连接实现，也可以采用互连方式连接。
A 类通用布线系统的服务集合点 SCP 不应直接连接有源设备，每一个服务区的服务插座 SO 不应少于 1 个。适配器/转换器应设置于服务插座 SO 的外部。
b) B 类布线系统构成见图 13，应符合以下规定。
B 类通用布线系统包含最多三个布线子系统：建筑群主干子系统、建筑物干线子系统和服务配线子系统构成，布线子系统的功能元素相互连接，形成分层的星型拓扑结构。
布线子系统之间的连接可以是经特定应用设备的有源或无源连接，布线子系统间的无源连接既可以通过使用快接跳线或压接跳线的交叉连接实现，也可以采用互连方式连接。
图 13 楼宇设施分布式 B 类布线构成
T/CICC 08003-2026
4.2.3.3 建筑群和干线子系统
建筑群和干线子系统设计应符合 GB 50311 及 GB/T 18233.1 的相关规定。
4.2.3.4 服务配线子系统
服务配线子系统分为：
a) A类服务配线子系统
服务配线子系统从服务区配线设备 SD 延伸至连接到它的服务插座 SO 。包括：
1) 服务配线线缆;
2) 在 SD 和SO 处的服务配线线缆的机械端接， 以及 SD 处的快接或/和压接跳线;
3) SCP(可选);
4) SCP 线缆(可选);
虽然服务区和设备跳线分别被用于将终端和传输设备连接至布线子系统，但是它们不属于布线子系统的一部分，因为它们是特定于应用的。除非安装了 SCP，否则从 SD 至 SO 的服务配线线缆应是连续的。
b) B类服务配线子系统
服务配线子系统从服务区配线设备 SD 延伸至连接到它的服务集合点 SCP。包括：
1) 服务配线线缆;
2) 在 SD 和SCP 处的服务配线线缆的机械端接， 以及 SD 处的快接或/和压接跳线;
3) SCP;
虽然设备跳线被用于将终端和传输设备连接至布线子系统，但是它们不属于布线子系统的一部分，因为它们是特定于应用的。从 SD 至 SCP 的服务配线线缆应是连续的。SO 应经过 SCP 与上联设备连接。
4.2.3.5 服务集合点 SCP
服务集合点SCP 包 括 ：
a) A类服务集合点 SCP;
A 类布线系统中的服务集合点 SCP 不应加入传输设备。
b) B 类服务集合点 SCP;
B 类布线系统中的服务集合点 SCP 可加入传输设备。任何因此产生的、从传输设备延伸到 SO 的布线均不被视为通用布线，如果计划使用传输设备，SCP 的选址应考虑充足的电源供应以及与传输设备的安全法规。
图 14 显示了应用设备采用不同组网方式通过跳线互连到 SCP 的网络转换接口(适配器) 的示意
图，对于 B 类布线系统，SCP 以外的布线的配置和类型均不在本文件范围，图 14 仅供参考。
图 14 TE 通过网络转换接口(适配器)与 SCP 互通
c) 服务集合点(SCP)应设置于建筑物不被变更及方便维护的位置，使用应满足以下要求：
1) 每个服务区覆盖范围应设置1个SC P;
2) 每一个 SCP 接入的 SO 不宜大于36 个;
3) 当SCP和配线设备(SD) 之间采用对绞电缆短距离连接时，应满足传输性能要求。
T/CICC 08003-2026
4.2.4 机房布线系统
4.2.4.1 基本要求
指挥与控制中心的信息网络数据机房主要用于服务器、网络设备、存储设备等安装和运行。本章主要参照小型数据中心机房建设的要求对指挥与控制中心的信息网络数据机房提出要求，其机房布线系统设计宜参照GB/T 18233.5 的相关规定。其他机房建设可参考执行。
信息网络数据机房布线系统应满足服务器、存储器、路由器与交换机之间及与公用通信网的信息/配线互通，支持网络的高速通信。机房入口设施与公用通信配线网络之间应采用光缆互连。
机房布线可根据机房的布局及相关的网络架构确定;
a) 可采用每一个机柜顶部设置配线设备、接入交换机的配线方式(ToR);
b) 可在每一列机柜的一端或中间位置设置列头柜的配线方式(EoR/MoR);
c) 设置列头柜时，每一列机柜数量不宜大于 20 个;
d) 可采用微模块(冷通道)为基本单元的布线系统配线方式;
e) 可参照现行国家团体标准 T/CECA 20001-2019 的相关规定。
4.2.4.2 基本构成
机房布线系统的基本构成：
a) 机房布线系统应与网络架构相一致，信息网络宜采用2层网络架构，见图 15;
1) 机房布线系统应包括： 网络接入布线子系统、主配线布线子系统、区域配线布线子系统;
2) 机房布线系统应包括配线设备(ENI/MD/ZD 及 EO) 、设备跳线、 网络接入线缆(ENI- MD)、主干线缆(MD-ZD、MD-FD 及 MD-EO)、区域配线线缆(ZD-EO)。
图 15 机房布线系统
b) 机房布线系统设备互通方式如下：
1) 机房内安装配线设备应可支持网络交换机/路由器、服务器、存储器及机电设备(空调、配电)和环境监测等系统对信息传输的要求;
2) 安装的服务器与存储器机柜宜采用ToR 的布线方式与核心交换机互通，见图 16：
l 每1个机柜安装的服务器/存储器上联端口数量小于24 时，可按每1个机柜设置1台服务器/存储器接入交换机和 1 个 24 端口(双工LC)的光纤配线设备;
l 每一个机柜安装的服务器/存储器上联端口数量不大于 24 时，可 2 个/多个机柜的服务器合用服务器/存储器接入交换机和 24 端口(双工LC)的光纤配线架;
l 如服务器/存储器上联端口作冗余/备份设置，机柜顶部光纤配线设备按 1 个 48 端
T/CICC 08003-2026
口(双工LC)的光纤配线架配置;
l 服务器与存储器也可通过光配线设备和光缆直接连接至核心交换机机柜配线设备;
l 光纤配线设备也可安装于机柜顶部的电缆桥架内。
图 16 机柜 ToR 布线方式
3) 安装服务器与存储器机柜可采用设置列头柜(EoR/MoR )的布线方式与核心交换机互通，如图 17 所示。
图 17 机柜 EoR/MoR 布线互通方式
l 服务器机柜内服务器与列头柜接入交换机之间，当对绞电缆满足网络传输速率和传输距离的要求时，可采用对绞电缆连接;当对绞电缆不满足网络高速传输速率和传输距离的需求时，可通过多模光纤光缆互通，服务器端口也可通过多模/单模光纤光缆经机柜光配线设备或直接与核心交换机处安装的光配线设备互通;
l 存储器机柜内存储器与列头柜存储交换机之间可采用多模/单模光纤光缆互通，存储器也可通过多模/单模光纤光缆经机柜光配线设备或直接与核心交换机处安装的光配线设备互通;
l 列头柜接入交换机/光配线设备与核心交换机/光主配线设备之间可采用多模/单模光纤光缆互通;
l 机房服务器/存储器采用微模块冷通道为基本单元设置时， 区域配线区配线设备(ZD)与核心交换机/光主配线设备(MD)之间可采用多模/单模光纤光缆互通。
T/CICC 08003-2026
4) 机房主配线设备(MD)与楼层电信间配线设备(FD)之间可采用多模/单模光纤光缆互通。
4.2.4.3 布线等级与产品的选用
机房布线系统等级与产品的选择应根据网络架构、网络传输速率、传输距离、布线系统的等级要求确定。
a) 机柜内/机柜间服务器和接入交换机之间布线系统等级应符合以下要求：
1) 对 10G 网络应用，机柜内/机柜间服务器和接入交换机之间传输链路不大于 90m 时，可选用不低于 E A(6A 类)等级的屏蔽/非屏蔽 4 对对绞电缆及 RJ45 连接器或光缆布线系统;
2) 对 10G～40G 网络，机柜内/机柜间服务器和接入交换机之间传输链路不大于 26m 时，可选用 Ⅰ(8.1 类)等级的屏蔽对绞电缆布线系统或光缆布线系统;
3) 对 40G～100G 网络应用，机柜内/机柜间服务器和接入交换机之间可选用多模(A 1- OM3/A 1-OM4/A 1-OM5 )光纤光缆或 OS1a/OS2 单模光纤光缆布线系统。
b) 采用 2 层交换网络架构时，服务器接入交换机和存储器接入交换机与核心交换机之间在满足传输距离与传输速率的要求条件下，宜采用多模(A 1-OM4/A 1-OM5 )/单模(OS2 )光纤光缆布线系统;
c) 光缆布线系统宜采用LC 光纤连接器及 MPO-MPO/MPO-LC 预端接跳线和连接器。
4.3 系统等级
4.3.1 电缆布线系统
电缆布线系统的分级与类别划分应符合表 1所列规定。
a) 在1个信道中，不同等级的线缆和连接器可混用，信道性能由最低等级的组件性能所决定;
b) 布线系统的类型与等级应满足业务远期应用的需要;
c) 电缆布线系统等级的兼容性应符合以下要求：
1) 等级高的电缆布线系统应可向下兼容等级低的应用;
2) 7 类、7A 类、8.1 类及 8.2 类连接器/组件的兼容性应符合如下要求：
l 8.1 类连接器/组件可向下兼容 EA 及以下等级性能及连接器/组件的连接;
l 7类、7A 类连接器/组件不能兼容其他类别连接器/组件的连接;
l 8.2 类连接器/组件可向下兼容 FA 类系统应用。
表 1 铜缆布线系统的分级与类别
T/CICC 08003-2026
表 1 铜缆布线系统的分级与类别(续)
4.3.2 光纤布线系统
光纤布线系统等级应符合表 2 的规定。
表 2 光纤信道等级
4.3.3 环境等级分级
指挥与控制中心建筑中室内室外对环境等级分级应按实际环境的恶劣程度确定，环境等级 MICE 分类如表 3 所示,具体内容可参照附录A规定。
布线系统可以各局部环境应达到的参数要求，对机械(M)、侵入(I)、气候和化学(C) 以及电磁干扰(E)环境的类别加以确定;
a) 布线系统运行环境级别应可向下同类兼容;
b) 可通过使用MICE方案的任何组合对信道环境进行分类，以选择合适的组件;
c) MICE 分类的标准基于MxIx Cx Ex ，其中“x ”根据环境的恶劣程度可分为1、2、3 三个等级。
1) 在冲击、振动环境中敷设的线缆、连接硬件应根据设计需求标明其机械等级;
2) 连接硬件可能出现异物、水等侵入时，应标明所需的侵入等级;
3) 在环境温湿度及化学环境可能达到 C1 以上等级时，应进行场地环境评估，并标明所需的气候和化学等级;
4) 在电磁环境有可能影响信息传输的稳定性和高可靠性时，应进行进行场地环境评估，并标明电磁干扰等级。
表 3 布线系统环境等级分级
4.3.4 布线系统等级与器件类别的选用
布线系统工程应用等级与类别应根据终端设备的信息/通信业务类型、传输带宽、线缆应用传输距
离等因素选用。不应低于表 4 要求。
T/CICC 08003-2026
表 4 布线系统应用等级与器件类别
4.4 线缆长度
4.4.1 干线子系统线缆
干线子系统线缆组成的信道出现 4 个连接硬件时，线缆的长度不应小于 15m。
电缆/光缆在综合布线系统中的应用距离应符合 GB 50311 附录 C 的相关要求。
4.4.2 配线子系统电缆
配线子系统电缆的应用长度应根据应用网络与业务、传输的带宽、线缆的介质等要求确定。
a) 布线系统配线子系统电缆信道的物理长度不应大于 100m; 永久链路的物理长度不应大于90m，总长度随着 CP 线缆和跳线长度以及连接点数量的增加，应作相应减少; Ⅰ/Ⅱ级(8.1类/8.2类)布线系统应用于40G网络时，链路的物理长度不应大于 26m，信道物理长度不应大于30m。配线子系统楼层各段线缆长度限值如表 5 所示，应符合以下规定。
表 5 楼层各段线缆长度
T/CICC 08003-2026
表 5 楼层各段线缆长度(续)
b) 线缆的长度计算应符合图 18 及表 6 的规定。
表 6 楼层各段线缆计算公式
图 18 配线子系统信道连接方式
4.4.3 光纤布线配线子系统
T/CICC 08003-2026
配线子系统采用光纤信道和链路时，线缆长度不受100m/90m长度的限制，应取决于应用网络与产品选用的要求。
4.4.4 温度对布线系统电缆长度的影响
对绞电缆处于大于20℃的工作温度时，布线链路长度应减少，长度修正因子(见表 7)应在电缆的实际特性未知的情况下使用。工作温度每升高1度，对绞电缆长度的修正因子 a取定应符合以下规定。
表 7 电缆长度修正因子
电缆长度计算公式：
L= (1+aT1)L · · · · · · · · · ·(1)
其中：L为电缆长度;
a为电缆长度修正因子
T1 为电缆使用温度与 20℃的差值
4.4.5 光纤布线系统线缆长度
布线系统光纤最大信道长度(包括配线子系统光缆、建筑物主干子系统光缆、建筑群主干子系统光缆)不应大于 10000m。多模/单模光纤应用长度应符合 GB 50311 附录 C 的相关要求。
注 ：光纤综合布线系统光纤信道总长度不大于 10000m，为光纤工程的应用所包含的上述 3 个子系统的总长度并不表示为某一种类型的光纤在满足性能指标条件下，本身可达到的最大传输距离。
4.5 配线设备与安装场地设置
4.5.1 配线设备的设置
布线各子系统配线设备的设置数量，应满足建筑和建筑群的规模、安装条件及用户需求。
a) 每1个建筑群内应设有1个建筑群配线设备(CD);
b) 每 1 栋建筑物应至少设有 1 个建筑物配线设备(BD);
1) 设置了设备间的建筑物，设备间所在楼层的FD可和设备间中的BD/CD 及入口设施(如安装建筑物首层)设置在同一场地;
2) 小规模的独栋建筑组成的建筑群及两个/多个通过连廊互通的建筑物等场景下，可只在某栋建筑物设备间内设置合用的建筑物配线设备(BD)。
c) 每楼层根据布线系统的分类与系统架构，应分别设置 1 个楼层配线设备(FD)、服务区配线设备(SD)和中间配线设备(ID)(可根据需要);
1) 根据各业务布线系统架构要求，每一楼层可设置多个楼层配线设备(FD)、服务区配线设备(SD)和中间配线设备(ID)(可根据需要);
2) 水平对绞电缆的长度不大于 90m，信息点数量较少(小于 200 个) 的楼层，可几楼层合设 1 个楼层配线设备(FD/ID/SD);
3) 对于空旷环境(如大堂)，可由相临近的楼层配线设备(FD/ID/SD)支持该环境配线;
4) 每栋建筑物至少应设有 1 个入口设施。
4.5.2 配线设备安装场地
4.5.2.1 基本要求
配线设备安装场地应根据建筑物的功能、应用业务网络、信息/通信设施容量、信息互通关系等因素确定。
每 1 个建筑群中心点的建筑物及建筑物内宜设置 1 个通信业务机房，1 个信息业务机房和 1 个智
T/CICC 08003-2026能化业务机房。
a) 考虑业务的安全可靠性，整体可增设 1 个备份机房;
b) 各业务机房安装多个信息/通信/智能化子系统设备时，可独立设置或合设(应作空间分隔)。
4.5.2.2 设备间
设备间设置的位置应根据设备的数量、规模、网络构成等综合因数考虑。
每栋建筑(单体或群体建筑) 内应至少设置 1 个配线设备间，可分隔为信息/通信/智能化/配线四
个独立的配线安装空间，设置应符合下列规定：
a) 当电话交换机、计算机网络设备及智能化设备分别安装在不同的楼层，或有安全要求(空间物理隔离)时，可分别设置 2 个或 2 个以上配线专用的配线设备间;
b) 当布线系统设备间与信息业务机房、通信业务机房、智能化业务机房等合设时，房屋使用场地应作分隔。
注 ：设备间是建筑物的电话交换机设备、计算机网络设备、智能化设备及配线设备(BD)等设备安装的地点，也是进行网络管理的场所。对综合布线工程设计而言，设备间主要安装总配线设备。当信息通信设施机房与配线设备使用的设备间分别设置时，考虑到设备电缆有长度限制及各系统设备运维的要求，设备间之间的距离不宜相隔太远。
c) 当火灾自动报警系统、安全技术防范系统、建筑设备管理系统、公共广播系统等的中央控制设备集中合设在同一智能化总控室内时，各系统宜设有独立的操作区/设备区;
d) 安防监控中心、消防控制室等可合设，应根据项目应用情况和业务应用要求，对安装房屋作相应的分隔。
4.5.2.3 电信间
电信间数量应按所服务楼层面积、工作区信息点数量、线缆的传输距离确定。
a) 电信间可按照配线设施、智能化各子系统设备、信息通信系统及配套设备等的安装方式与容量作空间分隔;
b) 当楼层信息点数量不大于 400 个时，宜设置 1 个电信间;当楼层信息点数量大于 400 个或水平线缆长度超过 90m 时，宜设置 2 个及以上电信间;
c) 当楼层信息点数量少，且水平线缆长度在 90m 范围内，或房屋空间足够大，可安装的配线机柜大于 2 个时，也可多个楼层(本楼层和临近的上下楼层)合设一个电信间。
注：电信间主要为楼层安装配线设备(为机柜、机架、机箱等)和楼层以太网接入交换机的场地，并应在该场地内设置线缆竖井、等电位接地体、电源插座、配电设备、空调设备等基础设施。通常楼层电信间内还需设置光纤接入网 ONU 设备、视频监控、门禁、消防报警、广播、有线电视、无线接入(WAP)接入交换机/网关设备、各类无线信号/卫星信号覆盖系统接入设备、环境监控等其他弱电系统设备，以及所需的布缆管槽、业务功能模块、电源模块及各类柜、箱。
4.5.2.4 进线间
在单栋建筑物或由连体的多栋建筑物构成的建筑群体内应设置不少于 1 个进线间。
a) 出于备份需要也可增设1个次进线间;
b) 进线间内应设置管道入口，入口尺寸应满足不少于 2 家独立服务商的业务接入及建筑群布线系统和其他弱电子系统的引入管道管孔容量的需求;
c) 进线间宜设置在建筑物地下一层临近外墙、便于管线引入的位置;
d) 建筑物内如有数据中心机房时，应单独设置进线间;
e) 建筑物内如有重要的或涉密的弱电设备主机房时，应加设独立专用的进线间。
对于单栋建筑物，规模较小、无地下层，且引入线缆数量较少时，可采用在建筑物的首层挖地沟(地沟面采用钢板覆盖) 的方式，室外电/光缆在沟内可作成端/递减/分支和转换成室内电/光缆及接地等处理。
4.6 信息点设置
T/CICC 08003-2026
4.6.1 信息点的应用场景
信息插座(TO)/自动化插座(AO)/ 服务插座(SO)设置应符合应用场景要求。
4.6.1.1 办公场所信息插座设置
办公区信息插座设置应满足接入的应用业务与业务拓展的需要。
a) 对外开放的展示中心、会议室的公共区域，大开间办公区宜采用集合点(CP)的配线方式，分布设置信息插座;
b) TO/AO 支持 PoE 供电应用时，信息插座应符合布线系统架构和传输性能的要求。
4.6.1.2 工业环境(恶劣环境)布线信息插座/自动化插座(TO/AO)设置
工业环境(恶劣环境)布线信息插座/自动化插座(TO/AO)设置要求如下：
a) AO 信息插座用于连接自动化区域网络接口(NI)，传输性能可低于 TO 信息插座;
b) TO/AO 信息插座应通过转换器/适配器与自动化区域布线系统互连;
c) 用于生产管理系统的 TO/AO 信息插座设置应满足工位设定、生产工艺、维修方式、业务拓展等应用要求;
d) 用于工业实时控制系统的TO/AO 信息插座设置应满足生产设备、生产流水线、传感与控制网等业务应用要求;
1) 生产区 TO/AO 信息插座应根据环境条件，采用符合 IP 防护等级要求的防护器件;
2) 生产区(生产设备与机电设备安装场地) 电磁环境达到 E2 或 E3 等级时，应采用相应的屏蔽信息插座。
e) 非生产区的生产指挥调度中心(包含显示区、操作区和决策/讨论区等区域)及与生产无关的区域(如仓储区、辅助/附属设施用房等)宜设置通信业务信息插座。
4.6.2 信息插座数量设置
应按照指挥控制中心工作流程设置的各类业务终端设备所对应的业务网络及建筑内工作区/ 自动化区/及服务区的分布与部署，确定信息插座的数量，并作冗余的配置。
4.6.2.1 基本配置要求
支持每 1 个工作区、 自动化区及服务区应用的每 1 种业务网络，设置的信息插座/自动化插座/服务插座(TO/AO/SO)不应少于 1 个，也可 N 电+1 电或 N 电+1 光作冗余份配置。
a) 每一个工作区设置的信息插座不应少于 2 个(其中 1 个语音/1个数据业务);
b) 每一个应用业务网络设置的电信息插座不应少于 1 个，对可靠性要求较高时，可按互为备份配置(1 主+1 备电信息插座);
c) 可按无线局域网信号覆盖的分布要求，设置 1 个无线局域网 AP 信息插座;也可根据工程的实际需要设置。
4.6.2.2 服务插座(SO)数量设置
应符合智能化系统业务网络架构和设备安装位置的要求。每一个设备处设置的服务插座(SO)不应少于1个，也可增设1个光信息服务插座。
无线局域网接入点(WAP)信息插座(SO)数量及位置的设置应满足无线信号覆盖的要求。
a) 覆盖区内需满足带宽的提升与冗余时，应设置多个分布式服务插座(SO);
b) 覆盖的范围应与建筑物结构划分的区域/服务区相适应;
1) 开放式区域应基于蜂窝/六边形网格/方形网格部署服务插座(SO);
2) 服务插座(SO)应设置于服务区域的中心位置，数量和位置宜按表 8 覆盖范围设置。
表 8 室内无线信号覆盖半径
T/CICC 08003-2026
表 8 室内无线信号覆盖半径(续)
c) 服务插座(SO)安装高度不宜大于 3m，安装高度如大于 3m，或覆盖点的天线位于吊顶上部时，服务插座(SO)的分布栅格应相应减小。
4.6.3 集合点(CP)/服务集合点(SCP)数量设置
对外开放的大开间办公区、会议室等公共区域设置的信息插座(TO)及智能化设备系统服务区域设置的服务插座(SO)的汇聚处，应设置集合点(CP)/服务集合点(SCP)。
a) CP 和 SCP 在 1 个区域中可重叠设置;
b) CP/SCP 可以房间或建筑物柱跨的覆盖空间为单位设置，应满足容纳 TO/SO 数量的要求;
c) 如服务区不设置服务插座(SO)时，经过设备线缆连接终端设备，则应在终端设备附近设置SCP;
d) 不同类型的智能化设备可在同一区域集中设置服务集合点(SCP);
e) 每一个 SCP 覆盖面积不宜大于 9m2(网格尺寸为 3m×3m)～16m2(网格尺寸为 4m×4m);
