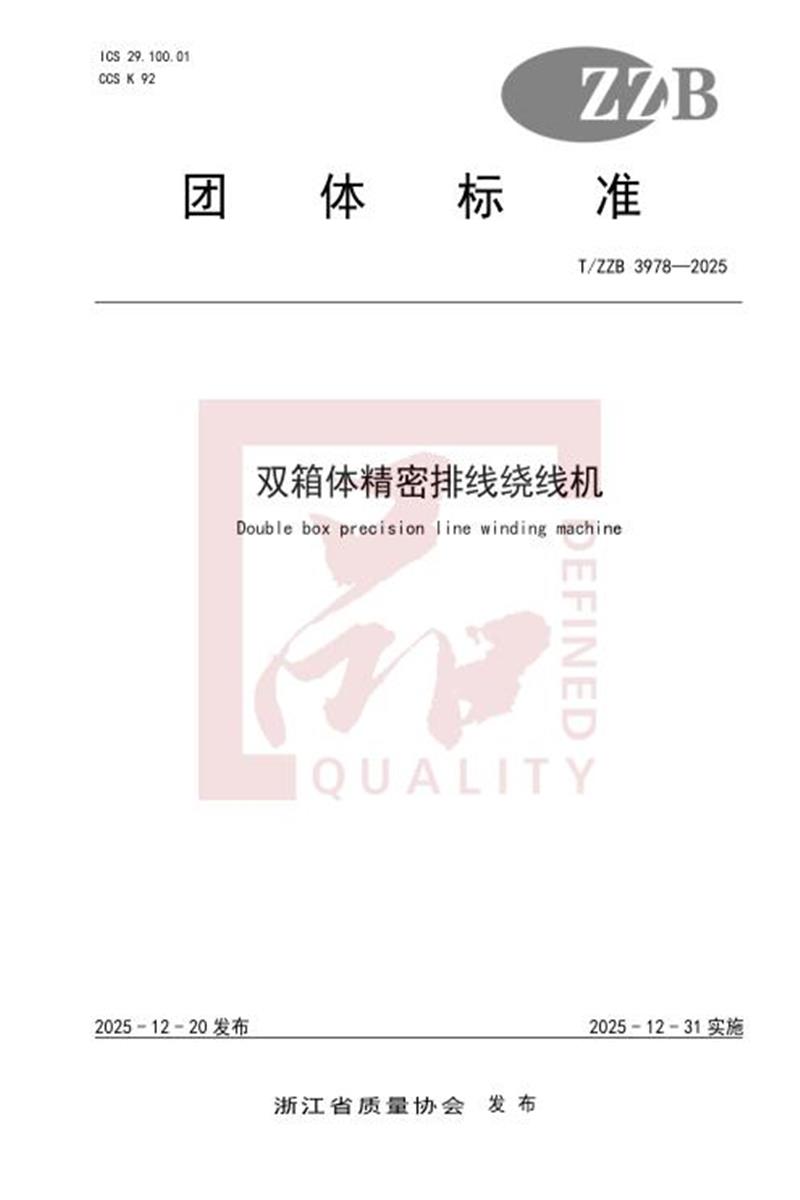

T/ZZB 3978-2025 双箱体精密排线绕线机

　　ICS 29.100.01 CCS K 92

　　团 体 标 准

　　T/ZZB 3978—2025

　　双箱体精密排线绕线机

　　Double box precision line winding machine

　　2025 - 12 - 20 发布 2025 - 12 - 31 实施

　　浙江省质量协会 发 布

　　T/ZZB 3978—2025

　　T/ZZB 3978—2025

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由浙江省质量协会提出并归口管理。

　　本文件主要起草单位：浙江正马科技股份有限公司。

　　本文件参与起草单位：台州正马金属表面处理有限公司、台州市检验检测有限公司。

　　本文件主要起草人：叶恩兵、刘杰、徐可、周永光、潘伟琪、梁丽娜。

　　本文件评审专家组长：徐海平。

　　本文件由浙江省质量协会负责解释。

　　T/ZZB 3978—2025

　　双箱体精密排线绕线机

　　1 范围

　　本文件规定了双箱体精密排线绕线机的结构及基本参数、工作条件、基本要求、技术要求、试验方法、检验规则、标志、包装、运输及贮存、安装、使用与维护和质量承诺。

　　本文件适用于绕制轮毂电机、变压器、电感器等线圈的双箱体精密排线绕线设备。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 191 包装储运图示标志

　　GB/T 700—2006 碳素结构钢

　　GB/T 1591—2018 低合金高强度结构钢

　　GB/T 2900.39 电工术语 电机、变压器专用设备

　　GB/T 5226.1—2019 机械电气安全 机械电气设备第1部分：通用技术条件

　　GB/T 13306 标牌

　　GB/T 13325 机器和设备辐射的噪声 操作者位置 噪声测量的基本准则(工程级)

　　GB/T 13384 机电产品包装用技术条件

　　GB/T 18254—2016 高碳铬轴承钢

　　GB/T 22719.1 交流低压电机散嵌绕组匝间绝缘 第1部分：试验方法

　　JB/T 10487—2013 小型电机定子绕组线模绕线机

　　3 术语和定义

　　GB/T 2900.39界定的以及下列术语和定义适用于本文件。

　　3.1

　　槽满率 slot filling factor

　　绕组导线在铁芯线槽内的填充比例。

　　3.2

　　主轴 main spindle

　　在绕线模不转的绕线机上，用于支撑绕线飞叉盘(或绕线飞叉)并带动其旋转的转轴。

　　[来源：JB/T 10487—2013，3.1] 3.3

　　绕线模 winding former

　　用来缠绕绕组线圈、具有与定子相适应的特定形状和尺寸的心模。

　　[来源：JB/T 10487—2013，3.2] 3.4

　　线叉(又称落线杯) winding fork (falling line cup)

　　用来承接绕组线圈，并将线圈转移到下道工序的工具。

　　T/ZZB 3978—2025

　　[来源：JB/T 10487—2013，3.3]

　　4 结构及基本参数、工作条件

　　4.1 结构

　　设备的结构示意图见图1。

　　图1 产品结构图

　　标引序号说明：

　　1、2--电子张力机构

　　3、4--主轴箱

　　5、6--绕线机头

　　7、8--绕线模

　　9、10--剪线机构

　　11--操作台

　　4.2 基本参数

　　4.2.1 适应线径范围φ0.12 mm~φ 1.7 mm;

　　4.2.2 计匝数范围(0～9999)匝;

　　4.2.3 飞叉最高转速：1500 r/min;

　　4.2.4 适应最大定子外径：254 mm;

　　4.2.5 适应最大叠高：60 mm;

　　4.2.6 单槽最大层数：5 层。

　　4.2.7 设备最大排线速度应符合表 1 的要求。

　　表 1 最大排线速度

　　T/ZZB 3978—2025

　　4.3 工作条件

　　绕线机应保证在下列条件下可靠的工作：

　　——海拔不超过 1000 m。

　　——环境温度在-5 ℃~40 ℃范围内。

　　——空气相对湿度不大于 85%(温度为 20 ℃±5 ℃时),且无凝露。

　　——周围环境不应有腐蚀性和爆炸性气体。不应有粉尘、水滴飞溅和剧烈振动。

　　——电源电压波动值应不超过额定电压的±10%。

　　——适用的压缩空气压力为(0.5～0.7) MPa，并应经过过滤干燥处理。

　　——产品工作地点应远离振动源和冲击点。

　　——设备安装后，工作台面的水平度应不大于(1/1000) mm。

　　5 基本要求

　　5.1 研发设计

　　5.1.1 应采用计算机辅助软件对绕线机的功能进行设计。

　　5.1.2 应采用三维软件优化产品结构、行程、安全等性能。

　　5.2 原材料

　　5.2.1 主轴零件应采用力学性能不低于 GB/T 700—2006 中 40Cr 牌号的材料,经调质处理后洛氏硬度为(28～32)HRC。

　　5.2.2 绕线治具应采用力学性能不低于 GB/T 1591—-2018 中 Cr12 牌号的材料，经整体淬火后洛氏硬度为(58～60)HRC，抛光处理后粗糙度为(Ra0.1 μm)。

　　5.2.3 滚动轴承应采用性能不低于 GB/T 18254—2016 中高碳铬轴承钢的材料。

　　5.3 工艺装备

　　5.3.1 飞叉及机头部件应采用三轴联动加工中心进行加工。

　　5.3.2 治具应采用电火花机、线切割机床、磨床、高光洁度抛光机等自动化加工设备。

　　5.3.3 主轴等主要零部件应采用车铣复合加工工艺。

　　5.4 检验检测

　　5.4.1 应配备圆跳动检测仪、定子综合检测仪、硬度计、激光测量仪等检测设备。

　　5.4.2 应具备主轴径/轴向跳动、零件表面光洁度、定子绕组各项参数、重复定位精度等项目检测能力。

　　6 技术要求

　　6.1 外观质量

　　6.1.1 各种管路、线路应排列整齐，固定可靠，不应呈游离状态。

　　6.1.2 外露结合面不应有超出设计规定的明显错位。门、盖与设备本体的结合面错位偏差见表 2。

　　T/ZZB 3978—2025

　　表 2 错位偏差

　　单位为毫米

　　6.1.3 绕线机外表面应平整，不允许有超出图样规定的凸起和凹陷。

　　6.1.4 表面涂层应均匀、致密和光亮，应无漏喷、结瘤、剥落、起皱、裂纹和气泡等现象。

　　6.2 装配质量

　　6.2.1 模具工作面区域粗糙度≤Ra0.1 μm。

　　6.2.2 夹具护板洛式硬度应符合(58～62)HRC。

　　6.2.3 装配精度符合表 3 要求。

　　表 3 装配精度

　　6.3 绕组表面质量

　　6.3.1 绕组表面应无划伤、拉伤现象。

　　6.3.2 绕组应经耐压试验，耐压试验的峰值电压应≤2300V。耐压试验后，绕组绝缘不应击穿损坏。

　　6.4 安全保护

　　6.4.1 绕线机应有符合规定要求的润滑、操作和安全等各种标志，且能长期保持清晰。

　　6.4.2 在明显易操作位置应有紧急停止按钮。

　　6.4.3 在电气控制装置带电同路与接地装置之间的绝缘电阻应不小于 1 MΩ。

　　6.4.4 在电气控制装置主接地端子和装有电器的任何金属构件之间的接触电阻应不大于 0.1 Ω。

　　6.4.5 带有保护开关的安全防护装置应动作安全可靠。

　　6.4.6 设备因出现故障或失电引起停机，在故障排除或重新得电后，应按起动或复位按钮方能继续工作。

　　6.5 噪声

　　设备正常工作时，噪声(声压级)不应超过75 dB(A)。

　　6.6 槽满率

　　单线绕组槽满率不小于50%。

　　6.7 整机性能

　　T/ZZB 3978—2025

　　主轴轴承的温度和温升不应超过表4的规定。

　　表 4 主轴轴承温度和温升要求

　　单位为摄氏度

　　6.8 空运转试验

　　设备空载运行时，应能正常工作。

　　6.9 负载运转试验

　　设备负载运行时，绕组表面质量应符合本文件要求。

　　7 试验方法

　　7.1 外观质量 感官法检测。

　　7.2 装配质量

　　7.2.1 表面粗糙度用粗糙度仪测量。

　　7.2.2 夹具护板洛式硬度用硬度计测量。

　　7.2.3 装配精度试验按表 5 规定进行。

　　表 5 检测项目

　　7.3 绕组质量

　　7.3.1 采用感官法检测绕组表面有无划伤拉伤。

　　7.3.2 耐压试验按 GB/T 22719.1 规定进行。

　　7.4 安全保护

　　7.4.1 绝缘电阻应按 GB/T 5226.1—2019 中 18.3 要求测量。

　　T/ZZB 3978—2025

　　7.4.2 保护联接电路连续性试验应按 GB/T 5226.1—2019 中 18.2.2 要求试验。

　　7.4.3 其他项目进行目测。

　　7.5 噪声

　　按GB/T 13325的规定进行。

　　7.6 槽满率

　　槽满率应按以下公式计算：

　　K=(nx s)/(A-B)X100% ························································ (1)

　　式中：K 为槽满率;

　　n 为每槽内并联导线根数;

　　S 为导线截面积;

　　A 为槽截面的有效面积;

　　B 为槽内绝缘面积。

　　7.7 整机性能

　　设备按额定载荷进行负载运转，主轴轴承达到稳定温度时，测量轴承温度。

　　7.8 空载运转性能试验

　　设备装配完毕后，进行空载运转性能试验。试验中检查各运动部位的润滑情况及电、气系统控制的准确性、可靠性、机械部分动作的协调性和连续性。空载运转时问不小于30 min。

　　7.9 负载运转性能试验

　　设备在空载运转性能试验合格后，按额定载荷进行负载运转性能试验，试验中检测绕组表面质量应符合本文件要求。

　　8 检验规则

　　8.1 检验分类

　　检验分为出厂检验和型式试验。

　　8.2 出厂检验

　　8.2.1 每台产品应经过检验合格后方可出厂，产品出厂时应附有产品合格证、使用说明书、装箱单及必要的技术资料。

　　8.2.2 出厂检验项目按表 6 规定进行。

　　表 6 检验项目

　　T/ZZB 3978—2025

　　表 6 检验项目 (续)

　　8.3 型式试验

　　8.3.1 型式试验项目按表 5 规定进行。

　　8.3.2 型式试验的样品从出厂检验合格品中随机抽取一台。

　　8.3.3 在下列情况之一时，需进行型式试验：

　　a) 新产品或老产品进行重大改进;

　　b) 结构、材料有较大改变有可能影响产品性能;

　　c) 出厂检验结果与上次型式试验差异较大;

　　d) 国家各级质量监督机构提出检测要求。

　　8.3.4 所有项目检测合格则判定为合格，有一项不合格则判定为不合格。

　　9 标志、包装、运输及贮存

　　9.1 标志

　　设备标牌应符合GB/T 13306的规定。

　　9.2 包装

　　包装应符合GB/T 13384的规定。

　　9.3 运输和贮存

　　运输和贮存应符合GB/T 191的规定。

　　10 安装、使用与维护

　　10.1 安装

　　绕线机的安装应符合其设计图样的要求，并应符合本文件的规定。

　　10.2 使用与维护

　　绕线机应按照产品使用说明书和操作手册的要求进行使用和定期维护。

　　T/ZZB 3978—2025

　　11 质量承诺

　　11.1 在符合说明书的使用条件下，质保期为从制造商发货之日起 18 个月，质保期内，机器因制造质量不良而发生损坏或不能正常工作时，制造商负责免费维修或更换。

　　11.2 制造商应提供终身技术支持。

　　11.3 用户有诉求时，应在 4h 内响应，24h 内提出处理方案。
