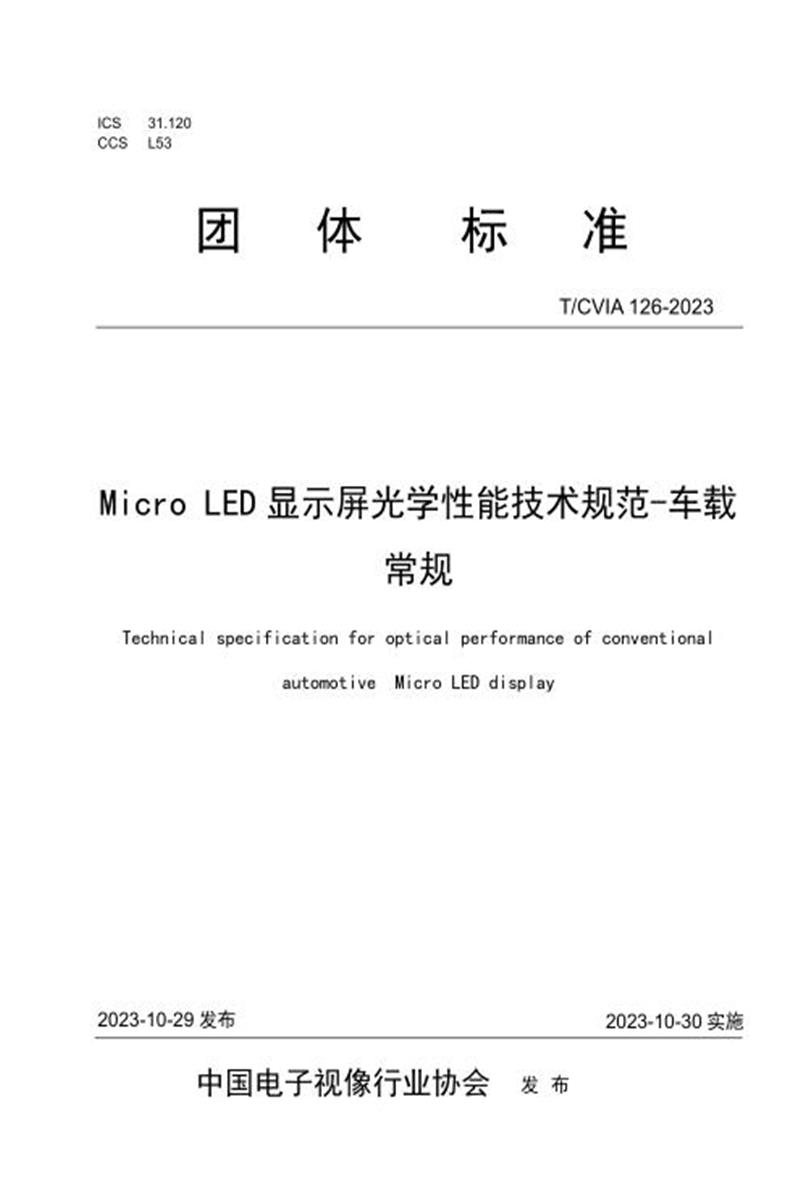

　　Micro LED 显示屏光学性能技术规范-车载

　　常规

　　Technical specification for optical performance of conventional

　　automotive Micro LED display

　　2023-10-29 发布 2023-10-30 实施

　　中国电子视像行业协会 发 布

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》

　　的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件起草单位：天马新型显示技术研究院(厦门)有限公司、天马微电子股份有限公司、京东方科技集团股份有限公司、TCL华星光电技术有限公司、友达光电(厦门)有限公司、重庆惠科金渝光电科技有限公司、上海天马微电子有限公司、厦门天马微电子有限公司、京东方晶芯科技有限公司、东莞阿尔泰显示技术有限公司、厦门大学、电子科技大学、深圳市瑞丰光电子股份有限公司、广州市鸿利显示电子有限公司、西安诺瓦星云科技股份有限公司、苏州镁伽科技有限公司、武汉精测电子集团股份有限公司、杭州远方光电信息股份有限公司、深圳市壹倍科技有限公司、视彩(上海)光电技术有限公司、苏州精濑光电有限公司、海拓仪器(江苏)有限公司。

　　本文件主要起草人：杨晓鑫、李鑫、彭旭辉、秦锋、席克瑞、郝亚斌、冯晓曦、彭健锋、王晓玲、吴天一、霍思涛、龚伟斌、黄卫东、孙元浩、顿胜堡、庄建邦、丁新宇、梁文骥、郭伟杰、张嘉显、桑建、何国经、冯艳丽、郑忠明、唐莉、陈熙、朱剑飞、谭广辉、刘璐宁、汪舟、叶坤、宋立、孔一帆、沈欢、张传松、张利利、朱余良、冯林、石晓钰。

　　本文件为首次发布。

　　Micro LED 显示屏光学性能技术规范-车载常规

　　1 范围

　　本文件规定了微型发光二极管(Micro LED)车载常规显示屏和显示模块(以下简称“显示屏”)的光学性能要求和测试方法。

　　本文件适用于微型发光二极管(Micro LED)车载常规显示屏和显示模块的设计、生产和验收。其他应用场景可根据情况参考使用。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 3978 标准照明体的几何条件

　　GB/T 20147 -2006 CIE 标准色度观察者

　　SJ/T 11141 LED 显示屏通用规范

　　SJ/T 11281-2017 LED 显示屏测试方法

　　3 术语和定义、缩略语

　　SJ/T 11141 和 SJ/T 11281-2017 界定的术语和定义、缩略语适用于本文件。

　　3.1

　　微型发光二极管车载常规显示屏 Conventional automotive Micro LED display

　　微型发光二极管车载常规显示屏是指采用长边小于 100 微米，短边小于 50 微米，且不含衬底的微型发光二极管芯片(Micro LED Chip)实现信息显示的非透明面板。

　　4 测量条件

　　4.1 标准测试大气条件

　　除另有规定外，下列测试均在下列范围内的温度、湿度和气压条件下进行：

　　a) 温度：25℃±3℃;

　　b) 相对湿度：25%～75%;

　　c) 气压：86kPa～106kPa。

　　4.2 标准暗室条件

　　除另有说明外，测试环境照度小于 1lx。

　　4.3 光学测量仪器

　　亮色度计：亮度误差≤±3%，色度误差≤±0.003，用于测量亮度、色度等光学性能的同类仪器也可。

　　测色计：满足 GB/T 3978 规定的漫射 8°,包含镜面反射光(符号为 di:8°)的漫反射测量几何条件的设备。

　　注：为保持光学测量仪器准确性和可重复性，光学测量仪器的准确性和可重复性应按仪器厂商规定的期限定期进行校准。

　　4.4 测试布局

　　亮色度计标准测试装置如图 1 所示：

　　a) 除另有说明外，测试过程亮色度计应与显示屏量测面相垂直;

　　b) 根据不同的设备使用合适的测试距离和测量场角，被测区域应是至少包含 500 个像素的圆形或矩形区域。

　　标引序号说明：

　　1——显示屏;

　　2——亮色度计;

　　S——测量区域;

　　θ——测量场角;

　　L——测量距离。

　　图 1 测试装置布局图

　　4.5 测试稳定条件

　　亮色度计标准测试装置如图 1 所示，显示屏在额定亮度全白场显示状态下，预热时间至少 30 分钟，直到显示屏的亮度达到稳定状态(变化值小于平均值 2%，平均值为 10 分钟内至少 10 次测量所得)，开始测量。

　　4.6 高温测试稳定条件

　　高温测试装置布局如图 2 所示，高温调节显示屏放置的保温箱到对应的温度 T，待保温箱环境温度 10 分钟内维持在设置温度 T±2℃, 且显示屏亮度达到稳定状态(变化值小于平均值 2%，平均值为 10 分钟内至少 10 次测量所得)，则为达到高温测试稳定条件。

　　标引序号说明：

　　1——亮色度计;

　　2——保温箱盖板;

　　3——测试开孔;

　　4——夹持机构;

　　5——显示屏;

　　6——保温箱。

　　图 2 高温测试装置布局图

　　5 光学要求

　　本文件的光学要求指常规产品的一般要求，客户有特殊要求的，遵照客户要求。

　　5.1 亮度

　　显示屏全白场在常温环境下，测量得到表 1 中 13 个不同量测角度的亮度应符合表 1 的要求。

　　表 1 显示屏常温环境显示亮度一般要求(单位：cd/m2)

　　显示屏全白场在 70℃、85℃环境下，测量得到表 1 中 13 个不同量测角度的亮度应符合

　　表 2 的要求。

　　表 2 显示屏高温环境显示亮度一般要求(单位：cd/m2)

　　5.2 高温色偏

　　显示屏全白场色坐标在高温 85℃, 与常温状态下偏差要求一般为|△x|≤0.03、|△y|≤0.03。

　　5.3 色域面积比

　　显示屏色域面积与 NTSC 色域面积比 GNTSC≥110%。

　　5.4 亮度均匀性

　　显示屏亮度均匀性 Lu 不小于 75%。

　　5.5 色度不均匀性

　　显示屏色度不均匀性不大于 0.01。

　　5.6 基色主波长误差

　　显示屏各基色(R/G/B)的主波长与标称波长之间的误差∆λ≤7nm。

　　5.7 色纯度

　　显示屏色纯度应符合表 3 规定。

　　表 3 显示屏色纯度要求

　　5.8 白场色坐标

　　显示屏白场色坐标与 CIE D65 (6500K, x=0.3127, y=0.329) 标准白场色坐标差值应满足| △x|≤0.03 、|△y|≤0.03。

　　5.9 漫反射率

　　显示屏 di:8°漫反射率 SCI≤5%(包含镜面反射光)。

　　6 测试方法

　　6.1 亮度

　　标引序号说明：

　　1——显示屏;

　　2——亮色度计。

　　图 3 视角旋转示意图

　　分别在常温、70℃和 85℃环境，在全白场下，测量显示屏中心在表 1 中 13 个不同量测角度的亮度。测试步骤如下：

　　a) 按照 4.4 要求设置显示屏和测试设备;

　　b) 如图 3 所示，调整显示屏与亮色度计在水平方向夹角θH 和垂直方向的夹角θV，使亮色度计位于表 1 所示不同量测角度;

　　c) 显示屏设置为全白场最大亮度显示状态;

　　d) 常温环境下，显示屏亮度稳定后，测试表 1 所示各量测角度的亮度值，并记录;

　　e) 将显示屏放置在保温箱，调节测试环境温度为 70℃, 达到高温测试稳定条件后，测试表 1 所示各量测角度的亮度值，并记录，再调节测试环境温度为 85℃;达到高温测试稳定条件后，测试表 1 所示各量测角度的亮度值，并记录。

　　6.2 高温色偏

　　测量 85℃环境下，显示屏白场色坐标与常温环境下的偏差，测试步骤如下：

　　a) 按照 4.4 要求设置显示屏和测试设备;

　　b) 显示屏设置为全白场最大亮度显示状态;

　　c) 常温环境下，显示屏亮度稳定后，测试色坐标(x0, y0);

　　d) 将显示屏放置在保温箱，调节环境温度为 85℃, 达到高温测试稳定条件后，测试色坐标(xh, yh )值;

　　e) 根据色坐标值，用下面公式(1)、(2)计算△x，△y。

　　Δx = xh __ x0 ………………………(1)

　　Δy = yh __ y0 ……………………(2)

　　6.3 色域面积比

　　测量 CIE1931 的 x ，y 坐标系色度图上，显示屏三基色(R, G, B)色坐标点组成的三角形色域面积，占 NTSC 色域面积(0.1582)的百分比。测试步骤如下：

　　a) 按照 4.4 要求设置显示屏和测试设备;

　　b) 显示屏在全红场、全绿场、全蓝场条件下，用亮色度计依次测量色坐标(xr, yr)、

　　(xg, yg)、(xb, yb);

　　c) 根据色坐标值，用下面公式(3)、(4)，计算色域面积 S 和色域面积比 GNTSC。

　　S (3)

　　GNTSC ………………(4)

　　6.4 亮度均匀性

　　测量显示屏发光面亮度的一致性，测试步骤如下：

　　a) 按照 4.4 要求设置显示屏和测试设备;

　　b) 显示屏设置为全白场最大亮度显示状态;

　　c) 用亮色度计测量图 4 所规定的 P0-P8 各个点的亮度值 L0-L8，获取 9 点中亮度的最大值 Lmax 和亮度最小值 Lmin;

　　图 4 测试点分布图

　　d) 用下面公式(5)计算得到亮度均匀性值 Lu。

　　Lu ……………………… (5)

　　6.5 色度不均匀性

　　按照 CIE1976 的 u'，ν '坐标系色度图上，测量显示屏中心和边缘的色度差，测试步骤如下：

　　a) 按照 4.4 要求设置显示屏和测试设备;

　　b) 显示屏设置为全白场最大亮度显示状态;

　　c) 用亮色度计测量图 4 所规定的 P0-P8 各个点的色度值 ui '、νi '、i 为(0-8)中任意一个点数;

　　d) 用下面公式(6)计算 P1-P8 与 P0 的色差值;

　　………………(6)

　　e) 取Δ ui 'νi '最大值来表示显示屏的色度不均匀性 Cu。

　　注：如果在屏幕的其他点上观察到色度的变化，应在这些点上也进行测量，并在测试报

　　告里标注测试点，计入最终结果。

　　6.6 基色主波长误差

　　测量显示屏红、绿、蓝各基色主波长与标称值的误差，测试步骤如下：

　　a) 按照 4.4 要求设置显示屏和测试设备;

　　b) 参照 SJ/T 11281-2017 中 5.2.4 规定的方法进行测试。

　　6.7 色纯度

　　测量显示屏红、绿、蓝各基色色纯度，测试步骤如下：

　　a) 按照 4.4 要求设置显示屏和测试设备;

　　b) 根据 6.6 的主波长测试结果查询 GB/T 20147-2006 表 1 CIE1931 年标准色度观测者的光谱色品坐标表，得到主波长对应的色坐标 xλ , yλ ;

　　c) 用下面公式(7)计算色度纯度 Pe 值，如图 5 所示，其中 x ，y 为测试点红、绿、蓝的色度坐标，xλ , yλ 为主波长色度坐标，xw 和 yw 为 CIE1931 色度图标准光源 E (等能光源)色度坐标为(0.33,0.33)。

　　图 5 CIE 1931 色度图

　　6.8 白场色坐标

　　测量显示屏白场色坐标相对于 CIE D65 标准白场色坐标差值，测试步骤如下：

　　a) 按照 4.4 要求设置显示屏和测试设备;

　　b) 显示屏设置为全白场最大亮度显示状态;

　　c) 用亮色度计读取显示中心点的白场色度坐标(x，y);

　　d) 用以下公式(8)、(9)计算显示屏相对于CIE D65(6500K, x=0.3127 ，y=0.329)标准白场色坐标差值。

　　Δx = |x __ 0.3127| (8)

　　Δy = |y __ 0.329| (9)

　　6.9 漫反射率

　　测量显示屏，CIE D65照明条件，di:8°漫反射率测试值，测试步骤如下：

　　a) 参考图 6 测试示意图，采用测色计，设置为 CIE D65 漫射照明条件，进行黑白校正后，采样口接触显示屏表面;

　　b) 采集范围不得少于 500 个相邻像素;

　　c) 显示屏设置为未点亮状态;

　　d) 测试读取显示屏 di:8°漫反射率 SCI 值。

　　标引序号说明：

　　1——测色计接收器; 2——光源;

　　3——挡屏;

　　4——显示屏;

　　5——积分球。

　　图 6 di:8°漫反射测试示意图
