T/CVIA 54-2016 HDR OLED电视机技术规范

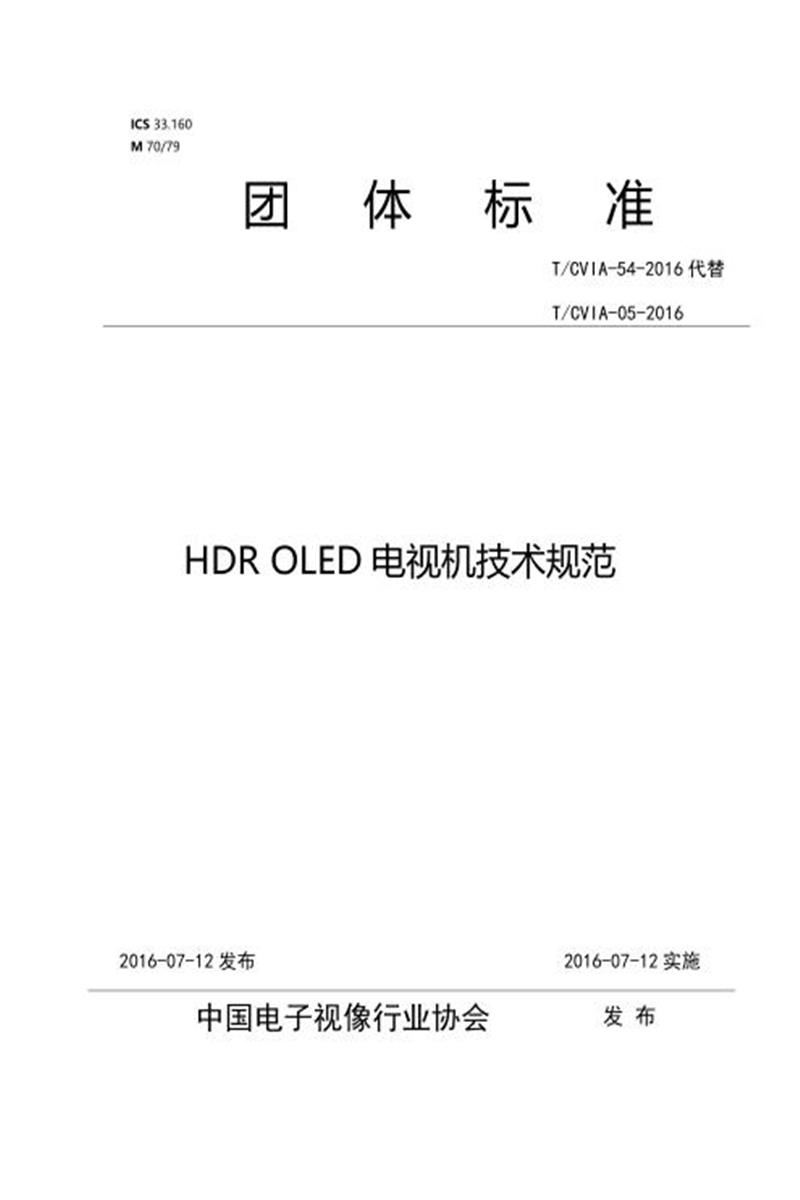

　　团 体 标 准

　　T/CVIA-54-2016 代替

　　T/CVIA-05-2016

　　HDR OLED 电视机技术规范

　　中国电子视像行业协会 发 布

　　前 言

　　HDR OLED 电视机技术规范是根据产业和市场发展的需求，由中国电子视像行业协会组织相关单位共同制定。此规范提供了 HDR OLED 电视机的性能要求与测试方法，旨在推广 HDR技术在我国电视行业的应用，促进我国电视行业健康发展。

　　本规范由中国电子视像行业协会提出并归口。

　　本规范主要起草单位：中国电子视像行业协会、深圳创维-RGB 电子有限公司、深圳 TCL新技术有限公司、青岛海信电器股份有限公司、青岛海尔多媒体有限公司、康佳集团股份有限公司、四川长虹电器股份有限公司、乐金电子(中国)研究开发中心有限公司、北京三星通信技术研究有限公司、天津三星电子有限公司、微鲸科技有限公司、北京泰瑞特检测技术服务有限责任公司、乐金显示贸易(上海)有限公司、PPTV、深圳市华星光电技术有限公司(排名不分前后)。

　　本规范主要起草人：白为民、郝亚斌、冯晓曦、彭健锋、张利利、罗立强、张曼华、韩秋峰、高上、郭宏钊、殷玲玲、罗红、张承业、金文成、邹斌、胡海宁、蒋楠、朴俊勇、曹媛、谭海平、戴和树、吴蔚华、从少平、秦达(排名不分前后)。

　　HDR OLED 电视机技术规范

　　1 范围

　　本规范规定了具备HDR功能的OLED电视机(以下简称HDR电视)的技术要求与测试方法。

　　本规范适用于具备HDR功能的OLED电视机及其它OLED显示技术的HDR显示设备可参考使用。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 5465.2-2008 电气设备用图形符号 第2部分：图形符号

　　GB/T 26270-2010 数字电视接收设备标准测试信号

　　SJ/T 11324数字电视接收设备术语

　　ITU-T BT.2020 超高清电视系统节目制作和国际交换的参数数值

　　SMPTE ST2084 high dynamic range electro-optical transfer function of mastering reference displays

　　3 术语和定义、缩略语

　　3.1 术语和定义

　　SJ/T 11324 界定的以及下列术语和定义适用于本标准。

　　3.2 缩略语

　　HDR——高动态范围(high dynamic range)

　　OLED——有机发光二极管 (Organic Light-Emitting Diode)

　　4 一般要求

　　4.1 正常使用条件

　　——工作温度：5℃~35℃;

　　——工作湿度：20% RH～80% RH;

　　——大气压力：86 kPa～106 kPa;

　　——电源：AC 220V +- ，50 Hz±2%

　　4.2 图形符号

　　图形符号应符合GB/T 5465.2-2008的有关规定。

　　在GB/T 5465.2-2008中未规定的图形符号，由产品规范规定。

　　4.3 外观、结构要求

　　HDR电视外观应整洁，表面不应有凹凸痕、划伤、裂缝、毛刺、霉斑等缺陷，表面涂镀层不应起泡、龟裂、脱落等。

　　金属零件不应有锈蚀及其它机械损伤，灌注物不应外溢。

　　开关、按键、旋钮的操作应灵活可靠，零部件应紧固无松动。无明显安装缝隙，整机应具有足够的机械稳定性。

　　说明功能的文字和图形符号的标志应正确、清晰、端正、牢固、指示应正确。

　　4.4 数字接口要求

　　HDR电视数字音视频接口应支持传输该电视显示最大音视频码流及HDR格式信源要求，并符合产品的标准。

　　4.5 芯片解码

　　HDR电视数字音视频解码芯片应支持符合ITU-T BT.2020标准的10bit及以上信源解码。

　　4.6 显示性能要求

　　HDR电视的显示性能要求见表1。

　　表1 显示性能要求

　　5 测量的一般要求

　　5.1 环境条件

　　测量用标准大气条件:

　　——温度：15℃~35℃ , 优选 20℃;

　　——相对湿度：25%~75%;

　　——气压：86kPa~106kPa。

　　5.2 电源

　　测量HDR电视的特性应在额定电源电压条件下，测试时电源电压的变化不应超过±2%;当采用交流电网供电时，电源频率的波动应不超出±2%，谐波分量不超出±5%。

　　5.3 稳定时间

　　为了确保在测量开始后，HDR电视的特性不随时间而有明显的变化，HDR电视应在标准工作状态下工作30min(播放活动视频信号)，以使被测设备性能稳定。

　　5.4 测试场地

　　测量应在不受来自外界电磁场干扰的室内进行。如果干扰会影响测量结果，测量应在屏蔽室内进行。测量时应在暗室中进行。HDR电视表面的杂散光照度应小于或等于0.1 lx，即HDR电视在关闭模式下，屏幕照度小于或等于0.1 lx。

　　5.5 测试信号

　　5.5.1 白窗口信号

　　白窗口信号是在黑色背景上形成 1 个白色窗口的亮度信号。窗口信号的幅度为 100% 。如图1 ，图 2 ，图 3 ，图 4 所示。

　　图1 10%白窗口信号

　　图2 20%白窗口信号

　　图3 30%白窗口信号

　　图4 40%白窗口信号

　　5.5.2 2.5%边角窗口信号

　　2.5%边角窗口信号是在黑色背景上形成 4 个白色窗口的亮度信号(窗口亮度： Full Range:713 ; Narrow Range：675)。如图 5 所示。

　　图5 2.5%边角窗口信号

　　5.5.3 100%全红场、100%全绿场和 100%全蓝场

　　测试图描述和示例见GB/T 26270-2010中5.23。

　　5.5.4 测试信号格式 测试信号格式

　　测量应选择显示设备支持的最佳图像质量的格式，测量所采用的图像格式应在报告中说明。

　　5.6 测试仪器

　　5.6.1 概述

　　推荐使用下列测试仪器。

　　5.6.2 视频测试信号发生器

　　视频测试信号发生器应能产生如 5.1.5 规定的测试信号，输出接口采用支持 HDR 格式信源并于 HDR 电视匹配的数字接口。

　　5.6.3 亮度计和色度计

　　亮度计测量屏幕上小面积的亮度，其范围至少满足0.0001cd/m2~2000cd/m2。

　　色度计应能够在亮度低于2cd/m2 时，测量屏幕上小面积色度坐标(u ’，v ’)。推荐采用分光型色度计。

　　注：色度计建议针对不同光谱特性的OLED显示方式分别进行色度计量校准，色域覆盖率依据修正后的色度坐标进行计算。

　　5.6.4 测量框图

　　测量的通用框图如图6所示。

　　图6 测量框图

　　5.7 测量条件

　　除非另有规定，应采用本条所规定的条件。

　　5.7.1 样机测试状态

　　a) 初始化状态

　　将HDR电视的图像设置恢复到出厂位置。如无出厂位置，将图像模式调整到“标准”或与之相对应的模式，其它菜单设置为开机后的设置，此时的状态为显示设备的初始化状态，并在报告中注明。

　　b) 幅型比调整

　　将显示设备幅型比调整到全屏显示模式。

　　c) HDR 功能调整

　　将显示设备的 HDR 功能打开，如无此选项，则保持出厂设置。

　　5.7.2 测量接口

　　测量接口采用支持HDR格式信源的数字接口。

　　5.7.3 仪器位置

　　除特殊规定外，光学测试仪器应放置在与显示屏中心测量点P0相交的垂直线上，且在整个测量过程中，光学测试仪器位置保持不动。为避免杂散光影响测试结果，亮度计与测量点P0之间可用筒径不小于测量区域的不透光套筒遮蔽。

　　高清HDR电视测试距离为3倍显示屏幕高度， 超高清HDR电视测试距离为1.5倍显示屏幕高度，如图7所示。

　　图7 测量位置图

　　6 测试方法

　　根据OLED的特性，为了保证测试的准确性，请在切换信号后1min 内完成相关测量。

　　6.1 峰值亮度

　　6.1.1 概述

　　本条测量HDR电视的最高显示亮度。

　　6.1.2 测量步骤

　　a) 分别显示面积为 10%白窗口信号、20%白窗口信号、30%白窗口信号、40%白窗口信号，窗口信号的幅度为 100%，如图 1，图 2，图 3，图 4 所示;测量屏幕中心点 P0 的亮度值。

　　b) 找出所有白窗口信号屏幕中心点 P0 测量亮度值的最大值，记作峰值亮度。

　　6.1.3 结果表示

　　测量结果用cd/m2表示。

　　6.2 黑色亮度

　　6.2.1 概述

　　本条测量HDR电视的最低显示亮度。为避免杂散光影响测试结果，亮度计与测量点P0之间可用筒径不小于测量区域的不透光套筒遮蔽。

　　6.2.2 测量步骤

　　显示面积为 2.5%边角窗口信号，如图5 所示;测量屏幕中心点 P0 的亮度值。

　　6.2.3 结果表示

　　测量结果用cd/m2表示。

　　6.3 色域覆盖率

　　6.3.1 概述

　　本条是测量HDR电视色域三角形与标准色度三角形的覆盖比率。

　　6.3.2 测量步骤

　　测量步骤如下：

　　a) 显示全红场测试信号，测量 P0 点的色度值(ur, ，vr, );

　　b) 显示全绿场测试信号，测量的 P0 点色度值(ug, ，vg, ) ;

　　c) 显示全蓝场测试信号，测量的 P0 点色度值(ub, ，vb, ) ;

　　d) 以测量所得的(ur, ，vr, ) 、 (ug, ，vg, ) 和(ub, ，vb, ) 为顶点在 u ′v′色度图中构成一个三角形，这个三角形表示的就是色域范围。

　　e) 计算测量出的色域三角形面积与 ITU-T BT.2020规定的基色色度坐标构成的三角形面积的比值，记作色域覆盖率

　　6.3.3 结果表示

　　测量结果用百分数(%)表示。

　　6.4 电光转化函数

　　6.4.1 概述

　　本条是测量HDR电视是否支持高动态范围电光转化函数。

　　6.4.2 测量方法

　　6.4.2.1 测量信号

　　视频测试信号：面积为10%白窗口信号，窗口亮度见表2.

　　表2 10%窗口信号亮度(SMPTE ST 2084)

　　6.4.2.2 测量步骤

　　测量步骤如下：

　　a) 依次输入白窗口信号，测量屏幕中心点 P0 点的亮度并记录 M_Ln;

　　b) 输入 100%电平白窗口信号，测量屏幕中心点 P0 点的最大亮度;

　　c) 找到最接近被测设备最大亮度 60%的测量结果，将此测量结果和相应输入信号分别记为 M_Lmax 和 R_Lmax;

　　d) 计算归一化值：

　　EOTF _ n = logR _ Ln/R _ L max M _ Ln / M _ L max

　　e) 计算 15 个 EOFT_n 的平均值，记为 EOFT_existence;

　　f) EOFT_existence 测量结果在 0.7- 1.3 之间，则判定符合，否则判定不符合。

　　6.4.2.3 结果表示

　　测量结果记录为“符合”或“不符合”，并画出图表。

　　6.5 信号解码

　　6.5.1 概述

　　本条是测量HDR电视是否支持10bit及ITU-T BT.2020色彩范围信号输入。

　　6.5.2 测量信号

　　视频信号：基于ITU-T BT.2020色彩范围的10bit编码码流。

　　6.5.3 测量步骤

　　将测试码流输入到HDR电视，测量HDR电视是否支持该码流输入并正常显示。

　　6.5.4 结果表示

　　测量结果记录为“支持”或“不支持”。
