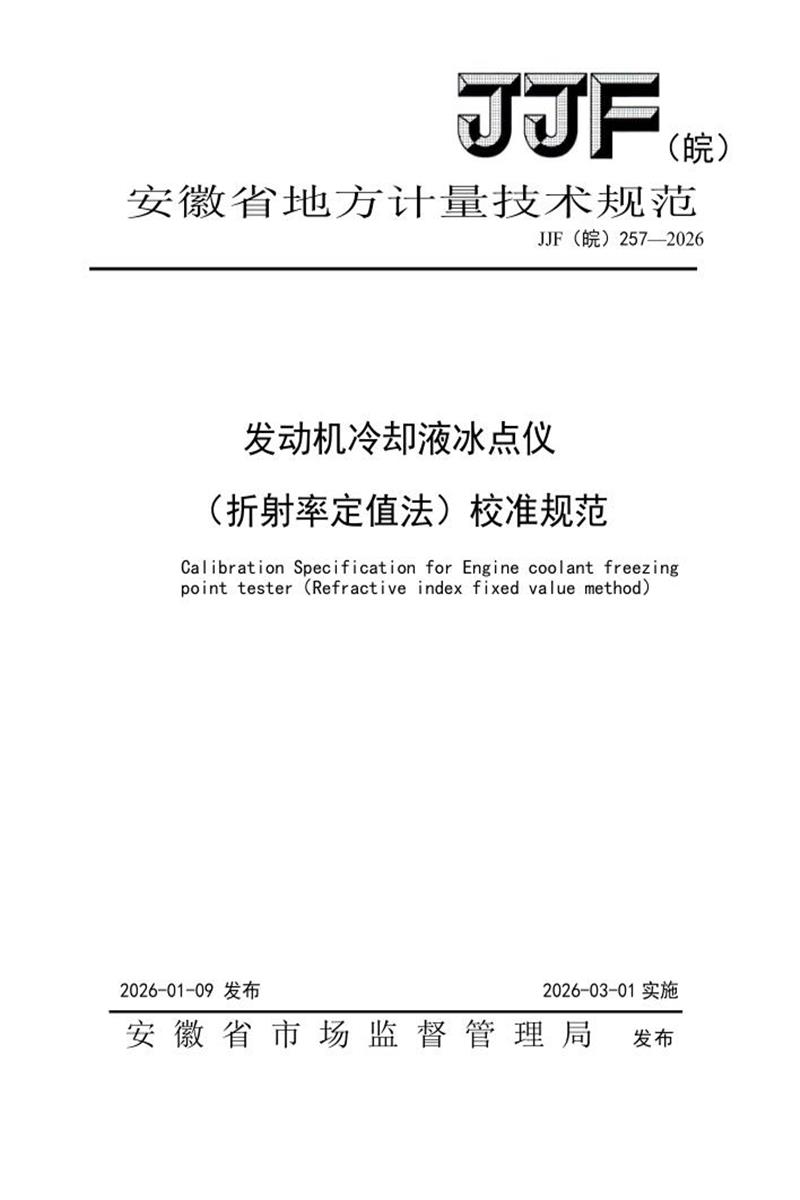

(皖)
安徽省地方计量技术规范
JJF(皖)257—2026
发动机冷却液冰点仪
(折射率定值法)校准规范
Cal ibrat ion Specificat ion for Eng ine coolant freez ing point tester(Refract ive index fixed value method)
2026-01-09 发布 2026-03-01 实施
安 徽 省 市 场 监 督 管 理 局 发布
JJF(皖)257-2026
发动机冷却液冰点仪
(折射率定值法)校准规范
Cal ibrat ion Specificat ion for Eng ine
JJF(皖)257—2026
coolant freez ing point tester(Refract ive index fixed value method)
归 口 单 位：安徽省化学计量技术委员会
主要起草单位：铜陵市计量测试研究所
参加起草单位：铜陵市知识产权发展中心
芜湖市产品质量检验检测研究院有限公司
本规范委托安徽省化学计量技术委员会负责解释
JJF(皖)257-2026
本规范主要起草人：
程 亮 (铜陵市计量测试研究所)
陈 超 (铜陵市计量测试研究所)
孙翠琴 (铜陵市计量测试研究所)参加起草人：
章 翔(铜陵市知识产权发展中心)
朱 江(芜湖市产品质量检验检测研究院有限公司)
JJF(皖)257-2026
目 录
引言 (II)
1 范围 ( 1)
2 引用文件 ( 1)
3 概述 ( 1)
4 计量性能要求 (3)
4.1 示值误差 (3)
4.2 重复性误差 (3)
5 校准条件 ( 3)
5.1 环境条件 (3)
5.2 校准用标准器及其他设备 (3)
6 校准项目和校准方法 ( 3)
6.1 外观及性能检查 (3)
6.2 校准前的准备 (4)
6.3 示值误差 (4)
6.4 重复性误差 (4)
7 校准结果表达 ( 5)
8 复校时间间隔 ( 5)
附录 A 标准溶液的配制及定值方法 (6)
附录 B 乙二醇和丙二醇水溶液浓度与冰点值、折射率对照表 (8)
附录 C 校准原始记录参考格式 (9)
附录 D 校准证书内页参考格式 ( 11)
附录 E 冰点仪示值误差测量不确定度评定示例 ( 12)
I
JJF(皖)257-2026
引 言
本规范以 JJF 1001—2011《通用计量术语及定义》、JJF 1071—2010《国家计量校准规范编写规则》和 JJF 1059.1—2012《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范为首次发布。
II
JJF(皖)257-2026
发动机冷却液冰点仪(折射率定值法)校准规范
1 范围
本规范适用于折射率法测定冰点范围(-50～0) ℃的乙二醇介质和丙二醇介质冷却液冰点仪(以下简称为冰点仪)的校准。
2 引用文件
JJG 820—1993 手持糖量(含量)计及手持折射仪
SH/T 0686—1999 发动机冷却液冰点现场测定法(折射仪法)
NB/SH/T 0521—2010 乙二醇型和丙二醇型发动机冷却液
凡是注日期的引用文件，仅注日期的版本适用于该规范，凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本规范。
3 概述
冰点仪主要用于测量机动车防冻液、发动机冷却液、玻璃水、路面除冰剂及航空燃料等液体的冰点。
冰点仪是利用折射原理测量折射临界角的仪器，通过目测读出测量值或通过感光部件高速、高精度的信号采集和分析处理技术， 自动显示测量值。它能够快速地测量液体的折射率(nD)和与折射率有对应关系的冰点。该仪器一般有两种类型：手持式和数字式。手持式通常由折射棱镜、进光棱镜或盖板、标尺以及读数用的目镜系统所组成。仪器的外观结构如图 1 所示。数字式一般由样品槽、棱镜柱、液晶屏、键盘等部分组成。其外观结构图如图 2 所示
6 5 4 3 2
7 1
1—棱镜座;2—折光棱镜;3—盖板;4—校准螺栓;5—镜筒和手柄;6—视度调节手轮;7—目镜
图 1 手持式冷却液冰点仪外观结构图
1
JJF(皖)257-2026
1
3
2
-20.0℃ 3
4
1—棱镜柱;2—样品槽;3—液晶屏;4—键盘;
图 2 数字式冷却液冰点仪外观结构图
冰点仪(折射率法):折射棱镜的折射率为 N0,盖板与折射棱镜的间隙滴入溶液，其折射率为Nk,光线经盖板以漫反射光透过溶液进入折射棱镜中 ，由于 N0>Nk,各方向入射光经过折射后的光线其最大的折射角即为临界角 I0,在小于 I0 的范围内有折射光存在，大于 I0 的区域无折射光存在.因而形成明亮区和暗区，其分标线的位置由 I0 的大小决定。数字式冰点仪则直接显示数值，手持式冰点仪通过目测明暗交界线对应标尺刻度，如图 3 所示。冰点仪工作原理如图4 所示。
图 3 由临界角形成的明暗区域端视图
Nk
P1
I0
P2
P1—棱镜柱;P2— 样品槽;Nk—溶液折射率;I0—临界角
图 4 折射率法冰点仪工作原理图
2
JJF(皖)257-2026
4 计量性能要求
4.1 示值误差
示值误差不得大于±1.0℃。
4.2 测量重复性
测量重复性不得大 1.0℃。
注： 校准指标不用于合格性判定，仅供参考。
5 校准条件
5.1 环境条件
5.1.1 环境温度：(20 ± 2) ℃ , 温度波动应不大于±1℃/h;阿贝折射仪恒温温度：(20 ± 0.5) ℃。
5.1.2 环境湿度：不大于 85% RH。
5.1.3 室内应有足够的照度。
5.2 标准溶液配制及定值用设备
5.2.1 分析纯乙二醇、丙二醇，纯度不小于 99%(配制及定值方法见附录 A)。
5.2.2 阿贝折射仪或数字折光仪：
折射率测量范围不小于： (1.3000～1.4000),MPE： ±0.0003。
5.2.3 恒温槽：
测 量 范 围 ( 1 0 ～ 4 0 ) ℃ , 温 度 波 动 度 不 大 于 ± 0 . 2 ℃ , 均 匀 性 不 大 ± 0 . 2 ℃ 。
5.2.4 水银温度计或数字温度计：
水银温度计测量范围(10～40)℃,分度值 0.1℃ , MPE：±0.15℃;数字温度计测量范围(10~ 40)℃, MPE： ±0.1℃。
5.2.5 电子天平：
测量范围(0～200)g，分度值 0.1mg。
5.2.6 容量瓶、分度吸量管、单标线吸量管等玻璃量器：
A 级。
6 校准项目和校准方法
6.1 外观及性能检查
6.1.1 仪器外表应无剥落和生锈现象;仪器光学零件应清洁，不应有妨碍读数的缺陷。6.1.2 仪
器标尺的刻字、刻线应清晰、粗细均匀，应无断线现象。
6.1.3 光学与各部件应粘接或装配牢固，仪器的活动部分应灵活可靠，盖板应能在任意位置停留。
3
JJF(皖)257-2026
6.1.4 仪器目镜视场中，明暗界线应清晰，且与标尺刻线在目视条件下无明显视差或倾斜现象。
6.1.5 仪器零位调整范围应能满足正常使用要求。
6.2 校准前的准备
6.2.1 清洁镜面
冰点仪在示值误差校准前，需要清洁镜面。仪器清洁后与调零蒸馏水、标准溶液放置在实验室内恒温 30min 以上。
6.2.2 仪器调零
调零用的蒸馏水在 20℃恒温槽中恒温，调零操作应在室温下(20±2)℃进行。按照产品说明书的要求进行调零。
6.3 示值误差
在仪器的测量范围(-50～0) ℃内的包括上限值、下限值和中间值均匀分布的 3～5 个测量点进行示值误差的校准。待冰点仪棱镜表面水分干燥后,将标准溶液滴于棱镜表面上,盖上盖板(接触仪器金属部分须带手套操作),确保盖板和溶液充分接触无气泡，根据溶液含量不同,等候(2～5)min 按分度数 1/5 估读并记录仪器示值。对于数字式冰点仪，按上述要求将标准溶液滴于棱镜表面上，读取仪器示值;重复上述操作 3 次，求取三次测量的平均值 T, 按公式(1)计算示值误差△T。
0
ΔT = T - T (1)
式 中 ：
Δ T — 示值误差℃;
T — 仪器三次测量的平均值℃;
T₀— 标准溶液的标准冰点值℃。
6.4 测量重复性
按 6.3 中的测量结果，取 3 次测量值中的最大值与最小值之差除以极差系数作为冰点仪的测量重复性。按公式(2)进行计算
(2)
式 中 ：
δ — 测量重复性℃;
Tmax — 3 次测量最大值℃;
Tmin — 3 次测量最小值℃;
4
JJF(皖)257-2026
dn — 极差系数，3 次测量dn 取 1.69。
7 校准结果表达
根据校准结果，发校准证书，所有校准项目及其结果均应在证书中反映。原始记录格式见附录 C 。校准证书至少包括以下信息：
a) 标题： “校准证书 ”;
b) 实验室名称和地址;
c) 进行校准的地点;
d) 证书的唯一性标识(如证书编号)、页码及总页数的标识;
e) 客户的名称和地址;
f) 被校对象的描述和明确标识(如型号、编号及制造单位);
g) 校准日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日期 ;
h) 如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明;
i) 校准所依据的技术规范的标识，包括名称和代号;
j) 校准所用测量标准的溯源性及有效性说明(如本次校准所用主要测量设备的名称、型号、编号、准确度等级或不确定度或最大允许误差、证书编号及有效期);
k) 校准环境的描述;
l)校准结果及其测量不确定度的说明(不确定度评定方法参照附录 E,证书内页格式参照附录 D);
m) 对校准规范偏离的说明(若有);
n) 校准证书签发人的签名或等效标识;
o) 校准结果仅对被校对象有效的声明;
p) 未经实验室书面批准，不得部分复制证书的说明。
8 复校时间间隔
由于复校时间间隔的长短是由器具的使用情况、使用者、仪器本身质量等诸多因素所决定的，因此用户可根据实际使用情况自行决定复校时间间隔，建议复校时间间隔为 1 年。
5
JJF(皖)257-2026
附录 A
标准溶液的配制及定值方法
A.1 标准溶液
分析纯，且浓度要求不小于99%。
A.2 水
去离子水或蒸馏水。
A.3 配制所需设备
满足 5.2 中的要求。将恒温槽进出水口和阿贝折射仪测头上的进出水口进行连接。 A.4 配制所需环境
满足 5.2.1 中的要求。
A.5 冷却液冰点标准溶液的配制
根据实际使用情况配制各校准点浓度的标准溶液。按照相对应的质量浓度分数或体积浓度分数进行配制，根据需要配制的浓度含量，计算出应称取(量取)的溶液的质量(体积)及水的质量(体积)，逐步移入容量瓶中，使其溶解混匀。
例：假设配制 50%(w/w)的乙二醇溶液 100g，称取乙二醇溶液 50g、水 50g，混合均匀即可。
假设配制 30%(v/v)的乙二醇溶液 100mL，量取乙二醇溶液 30mL、水 70mL，混合均匀即可。
A.6 冷却液冰点标准溶液的定值
配制好的标准溶液放置在恒温水浴中设定 20.0℃恒温，温度达到后恒温不小于 1h。用阿贝折射仪测量标准溶液的折射率，或者用数字折光仪测量标准溶液的折射率，根据标准溶液折射率再通过冰点对照表(见附录 B)通过线性插值计算冰点值。
例：假设通过阿贝折射仪测量配制的乙二醇溶液的折射率 n为 1.3761，默认在 20.0℃时实测。通过线性插值计算冰点
查附录 B 确定参考区间，低浓度端参考点 n1 =1.3753，冰点T1 =-25℃,高浓度端参考点n2 =1.3663，冰点T2 =-26℃。
计算最终冰点按照公式如下
T20℃=T1 +(n-n1)× =-25-(1.3761-1.3753)× =-25-0.8=-25.8 ℃
6
JJF(皖)257-2026
式中：T20℃ — 20℃标准条件下的冰点温度;
n — 阿贝折射仪实测折射率;
n1 、T1 — 对照表中低浓度端参考点折射率和冰点温度;
n2 、T2 — 对照表中高浓度端参考点折射率和冰点温度;
7
JJF(皖)257-2026
附录 B
乙二醇和丙二醇溶液浓度与冷却液冰点值、折射率对照表(20℃)
乙二醇
丙二醇
体积浓度%(V/V)
质量浓度%(W/W)
折射率(nD)
冰 点 ( ℃ )
体积浓度%(V/V)
质量浓度%(W/W)
折射率(nD)
冰 点 ( ℃ )
0.0
0.0
1.3330
0.0
0.0
0.0
1.3330
0.0
33.0
35.42
1.3669
-18.0
36.0
36.82
1.3741
-18.0
41.0
43.62
1.3753
-25.0
42.0
42.86
1.3808
-22.0
42.0
44.64
1.3763
-26.0
44.0
44.87
1.3827
-25.0
45.0
47.67
1.3794
-30.0
46.0
46.88
1.3850
-27.0
46.0
48.68
1.3805
-32.0
48.0
48.88
1.3873
-29.0
48.0
50.69
1.3825
-35.0
50.0
50.88
1.3893
-31.0
50.0
52.69
1.3846
-37.0
52.0
52.88
1.3916
-33.0
52.5
55.17
1.3872
-40.0
54.0
54.88
1.3937
-36.0
54.0
56.66
1.3887
-42.0
55.0
55.87
1.3949
-39.0
56.0
58.63
1.3908
-45.0
58.0
58.86
1.3982
-44.0
59.0
61.57
1.3937
-50.0
61.0
61.84
1.4012
-48.0
注：参考 NB/SH/T 0521—2010 乙二醇型和丙二醇型发动机冷却液，考虑到配制溶液密度和温度等因素，此表仅供参考，具体以实验室定值为准。
8
JJF(皖)257-2026
附 录 C
校准原始记录参考格式
委托单位名称
原始记录编号
委托单位地址
证书/报告编号
仪器名称
型号规格
生产厂商
出厂编号
技术依据
实验室温湿度
校准地点
主要标准器
名称
型号/编号
测量范围/准确度
证书号/有效期限
一 、外观及性能检查：
二 、示值误差：
标 准 值 ( )
示 值 ( )
平 均 值 ( )
示 值 误 差 ( )
扩展不确定度 U ( ) (k=2)
9
JJF(皖)257-2026
三、测量重复性
示 值 ( )
1
2
3
测量重复性( )
校准员 核验员 校准日期 年 月 日
10
JJF(皖)257-2026
附录 D
校准证书内页参考格式
校准结果
校准项目
校准结果
示值误差
测量重复性
示值误差测量结果不确定度： U= (k=2)
11
JJF(皖)257-2026
附 录 E
冰点仪示值误差测量不确定度评定示例
E.1 概述
此类冰点仪是利用折射原理测量折射临界角，通过目测读出测量值或通过感光部件高速、高精度的信号采集和分析处理技术，自动显示测量值。它能够快速地测量各类液体的折射率(nD)及与折射率有对应关系的冷却液冰点 。
E.2 测量模型
冰点仪示值误差δL :
0
ΔT = T - T (E.1)
式 中 ：
Δ T — 20℃时示值误差℃;
T — 20℃时仪器三次测量的平均值℃;
T₀ — 20℃标准溶液的标准冰点值℃。
E.3 标准不确定度来源和评定
根据测量模型，示值误差的主要不确定度来源包括以下四部分：
(1)测量重复性引入的不确定度u1 ;
(2)分辨力引入的不确定度u2 ;
(3)校准用的标准溶液引入的不确定度u3 ;
(4)测量中溶液温度引入的不确定度u4 。
E.3.1 测量重复性引入的标准不确定度分量u1
A 类不确定度来源于仪器测量的重复性，可通过连续测量得到，采用A 类方法 进行评定。在校准条件下，用冰点仪测量冰点标称值为-10.9℃的标准溶液，重复测 10 次，按照公式 (E.2)计算得到单次测量结果的实验标准偏差。
s (E.2)
u (E.3)
实际校准中使用三次算数平均值作为测量结果，按公式 (E.3)计算的测量重复性引入的标准不确定度。
12
JJF(皖)257-2026
-30℃冰点的测量值和由重复性引入的不确定度分量u1 ,见表 E.1
表 E.1 重复性引入的不确定度分量u1 ( ℃ )
标准值
测量值
平均值
标准偏差
不确定度分量u1
-30.9
-30.8
-31.0
-31.0
-30.2
-30.2
30.2
-31.2
-31.2
-31.2
-31.2
-31.12
0.14
0.08
E.3.2 分辨力引入的标准不确定度分量u2
分辨力引入的标准不确定度分量按公式 (E.4) 计算：
u (E.4)
以仪器分辨力为 1℃的仪器为例进行评定，按均匀分布，则
E.3.3 标准物质定值和标准溶液配制引入的标准不确定度分量u3
分析可知，仪器示值误差的 B 类不确定度来自标准物质定值和标准溶液配制引 入的不确定度。其不确定度来源有阿贝折射仪的折射率测量值对折射率的 影响。
阿贝折射仪折射率 MPE: ±0.0003, 按均匀分布，则由阿贝折射仪的折射率测量值引入的标准不确定度为u折
因冰点折射率系数最大为 1.4℃/0.00101,则乙二醇标准溶液冰点的合成标准不确定度为
u3 =u折 × 1.4 / 0.00101=0.24 ℃
E.3.4 测量中溶液温度变化引入的不确定度u4
测量时环境温度为(20±2)℃,按 2℃计算，浓度的修正值最大为0.2%。折射率含量系数最大为 0.00105/1%,冰 点折射率系数最大为 1.4℃/0.00101,则温度 引入 的标准不确定度为u温 =0.2%×0.00105/1%=0.00021,转化为温度单位为u4 =0.00021× 1.4℃/0.00101=0.29℃
E.3.5 标准不确定度分量见表 E.2
表 E.2 标准不确定度分量见表
13
不 确 定 度 来 源
标 准 不 确 定 度 分 量
重复性u1
0.08℃
分辨力u2
0.29℃
标准溶液配制及定值u3
0.24℃
测量中溶液温度变化u4
0.29℃
因为在评定重复性的过程中，也有分辨力引入的不确定度，为避免重复评定，重复性与分辨力引入的标准不确定度分量，两者取大者，u2 =0.29℃。
E.4 合成标准不确定度
E.5 扩展不确定度
取包含因子 k=2, 则：U = k × uc ( Δc) =2 × 0.48=0.96 ≈ 1.0 ℃
