JJF(藏) 02-2021 电能表运行误差在线监测

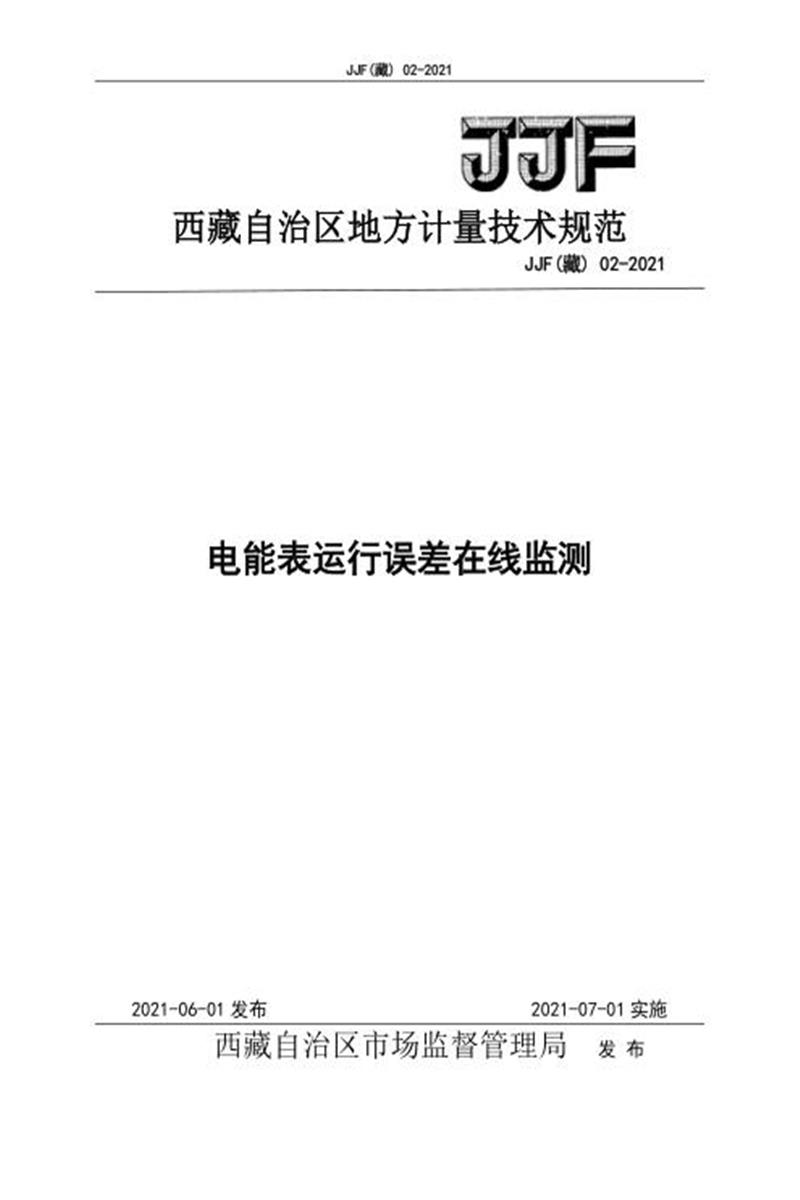

　　西藏自治区地方计量技术规范

　　JJF(藏) 02-2021

　　电能表运行误差在线监测

　　2021-06-01 发布 2021-07-01 实施

　　西藏自治区市场监督管理局 发 布

　　电能表运行误差在线监测技术规范

　　JJF(藏) 02-2021

　　本规范经西藏自治区市场监督管理局于2021年6月1 日批准，并自2021年 7 月 1 日起实施。

　　归 口 单 位：西藏自治区市场监督管理局

　　起 草 单 位：国网西藏电力有限公司西藏自治区计量测试所

　　本规范技术条文由起草单位负责解释

　　本规范起草人：

　　覃 镔(国网西藏电力有限公司)唐 艳 宏(西藏自治区计量测试所)杨 琪(国网西藏电力有限公司)

　　朗 琼(国网西藏电力有限公司)

　　刘 琪(国网西藏电力有限公司)

　　刘 超(国网西藏电力有限公司)徐 金 成(国网西藏电力有限公司)

　　伍 应 衡(国网西藏电力有限公司)

　　张 洪 峰(国网西藏电力有限公司)

　　刘 雪 强(国网西藏电力有限公司)

　　王 敬 义(国网西藏电力有限公司)

　　徐 世 予(国网西藏电力有限公司)袁 卫(国网西藏电力有限公司)

　　张 颖(国网西藏电力有限公司)

　　王 娟(国网西藏电力有限公司)朗珍白桑(国网西藏电力有限公司)张 明(国网西藏电力有限公司)

　　李 毅(西藏自治区计量测试所)

　　目 录

　　引 言

　　本技术规范参考了国家计量检定规程 JJG 596-2012《电子式交流电能表》及 DL/T 1478-2015《电子式交流电能表现场检验规程》对电能表误差修约及现场检验的相关技术要求，从科学性、规范性、实用性的角度出发，提出了运行电能表计量误差在线监测方法及处置规则。

　　本规范为西藏自治区首次发布。

　　电能表运行误差在线监测技术规范

　　1 范围

　　本规范适用于基于电能表运行误差监测平台，对低压台区中 1 级、 2 级在用电子式交流电能表(以下简称电能表)的运行误差在线监测和质量监督。

　　2 引用文件

　　本规范引用了下列文件：

　　JJG 596-2012 《电子式交流电能表》

　　JJF 1071-2010 《国家计量校准规范编写规则》

　　DL/T 1478-2015 《电子式交流电能表现场校验规程》

　　凡是注日期的引用文件，仅注日期的版本适用于本规范。

　　3 术语及定义

　　3.1 电子式交流电能表

　　用电子器件组成测量电路的交流电能表称为电子式交流电能表，其电流和电压作用于固态(电子)元件上在一定时间内与产生的电能成正比。

　　3.2 低压台区

　　低压台区是指电压等级为 0.4kV 及以下，(一台)变压器的供电范围或区域。

　　3.3 运行误差

　　电能表在现场运行条件下的有功电能计量误差。

　　3.4 电能表运行误差监测平台

　　基于电能表运行误差计算模型，通过获取在线采集的电能计量数据对电能表运行误差进行监测的平台。

　　4 概述

　　本规范基于能量守恒定律，通过电能表运行误差监测平台对低压台区中 30 天内平均电流不低于0.1 倍基本电流的电能表的运行误差状态进行监测。可根据平台监测结果和现场校验结果判定电能表是否电能计量异常或计量装置损坏，作为指导电能表更换或处理的依据。

　　5 计量特性

　　电能表运行误差应不超过运行误差限值，运行误差限值应在表 1 规定的范围内。

　　表 1 电能表运行误差限值要求

　　6 监测条件

　　6.1 环境条件

　　温度：(-40～50) ℃

　　相对湿度：RH≤90%

　　6.2 测量标准

　　通过电能表运行误差监测平台对电能表运行误差进行监测，监测所用标准器的准确度等级应满足不低于0.5S级。

　　6.3 平台要求

　　6.3.1运行安全要求

　　电能表运行误差监测平台的程序应实现软件防篡改和版本控制。

　　6.3.2数据安全要求

　　电能表运行误差监测平台应具有数据防修改、防丢失功能，不得修改电能表运行误差监测结果的原始数据。原始数据应保存六年以上。

　　6.3.3数据计算要求

　　基于电能表运行误差监测平台，采用能量守恒定律建立方程组，求解电能表运行误差，低压台区需满足如下条件：

　　(1)低压台区下所有电能表的电量数据能够组成的方程组数量不低于

　　300 组;

　　(2)低压台区下电能表采集成功率不低于90%;

　　(3)低压台区月同期线损率低于 10%且不为负值。

　　7 监测项目和监测方法

　　7.1 监测项目

　　监测项目为电能表计量功能和运行误差，监测项目见表2。

　　表 2 监测项目一览表

　　7.2 监测方法

　　7.2.1计量功能

　　通过采集的电能表运行数据，基于电能表运行误差监测平台，对电能表计量功能进行在线诊断。并对在线诊断存在计量功能异常的电能表进行现场校验，计量功能在线诊断方法见附录 A。

　　7.2.2运行误差

　　以低压台区总表作为监测标准装置，利用低压台区总表与被监测电能表的定时冻结电量，基于电能表运行误差监测平台，采用能量守恒定律建立方程组并求解得到电能表的运行误差。运行误差计算方法见附录 B。

　　7.3 监测时间间隔

　　电能表运行误差监测周期的间隔不超过 7 天。

　　8 监测结果表达

　　8.1 数据修约

　　按表 3 规定，将电能表运行误差的末位数修约为修约间距的整数倍。运行误差数据修约方法见 JJG 596-2012《电子式交流电能表》。

　　表 3 电能表运行误差修约间距

　　8.2 监测结果表达

　　如电能表出现计量功能失效或运行误差超过表 1 规定的误差限值，需进行现场校验并将现场校验结果反映在现场校验结果单中，现场校验结果格式见附录 C。基于电能表运行误差监测平台监测结果与现场校验结果，对运行电能表进行状态评价，评价结果反映在评价证书上，评价证书格式见附录 D。

　　9 处置规则

　　电能表运行误差监测平台在线诊断运行的电能表，对于在线诊断为计量异常或计量功能失效的电能表，经现场校验后，判定电能表是否计量失准或计量装置损坏，对于计量失准及计量功能失效的电能表需在 5 个工作日内进行处理或更换。

　　附录 A 电能表计量功能在线诊断方法

　　电能表如出现附表 1 中的计量功能异常事件，则判定为计量功能失效。异常事件及判定方法如表 A 所示。

　　表 A 电能表计量功能失效诊断方法

　　附录 B 电能表运行误差计算方法

　　台区拓扑结构如图 B.1 所示。

　　图 B.1 台区拓扑结构

　　根据能量守恒定律，“ 台区总表供电量 ”=“所有分表用电量之和 ”+“线路损耗 ”+“ 台区固定损耗 ”，可得：

　　y i = Σ1 σj (i)(1 - εj ) + εyy i + ε0 (i) (B.1)

　　式中：

　　P——台区分表总数

　　y(i)——计量周期 i 供电总表供电量

　　σj (i)——计量周期 i 分表 j 计量值

　　εj——分表 j 的估计相对误差，因电能表相对误差 当 εj <<1，用 εj近似 εj'。 εy——台区线损率

　　ε0 (i)——计量周期 i 台区固定损耗

　　以台区总表作为标准器监测所在台区下的各分表，台区总表的计量值y' i近似台区总供电量y(i) ，可得：

　　y' i = Σ=1 σj i1 - εj ) + εyy' i + ε0 (i) (B.2)

　　当台区积累N 个周期的数据后，可由式(B.2)得到由N 个方程组成的方程组，可得：

　　方程组(B.3)中，∅j i和y' i为已知量，共包括 n=N 个方程，利用最小二乘法迭代拟合的方法求解方程，当 n≥P+2 时可求解出未知量 εj, εy 和 ε0 ，从而得到台区各用户电能表运行误差。

　　附录 C 现场校验原始数据记录格式

　　1. 被测电能表信息

　　表 C.1 被测电能表信息

　　2. 使用的主要设备和系统

　　表 C.2 使用的主要设备和系统

　　3. 计量功能

　　监测方法：规范第 7.2. 1 条。

　　监测结果：xx。

　　4. 运行误差

　　监测方法：规范第 7.2.2 条。

　　监测结果：xxx ，数据见下表。

　　表 C.4.1 运行误差在线监测结果

　　表 C.4.2 运行误差现场校验结果

　　校验员： 核验员： 日期：

　　附录 D 评价证书结果页格式

　　证书编号 XXXX-XXXXXX-XX

　　评 价 证 书

　　一、电能表基本信息

　　表 D. 1 电能表基本信息

　　二、现场校验装置信息

　　表 D.2 现场校验装置信息

　　三、评价结果

　　1.评价依据

　　本评价证书依据 JJF (藏) 02—2021 进行评价，评价时间期限：xxxx.xx.xx 至 xxxx.xx.xx。

　　2.评价结果

　　表 D.3 评价结果

　　注：计量功能如无异常，则填写无异常，计量功能如有失效异常事件，则填写异常事件名称。

　　3.评价结论

　　符合 JJF (藏) 02—2021 要求。

　　评 价 员： 核 验 员：

　　(以下无正文)
