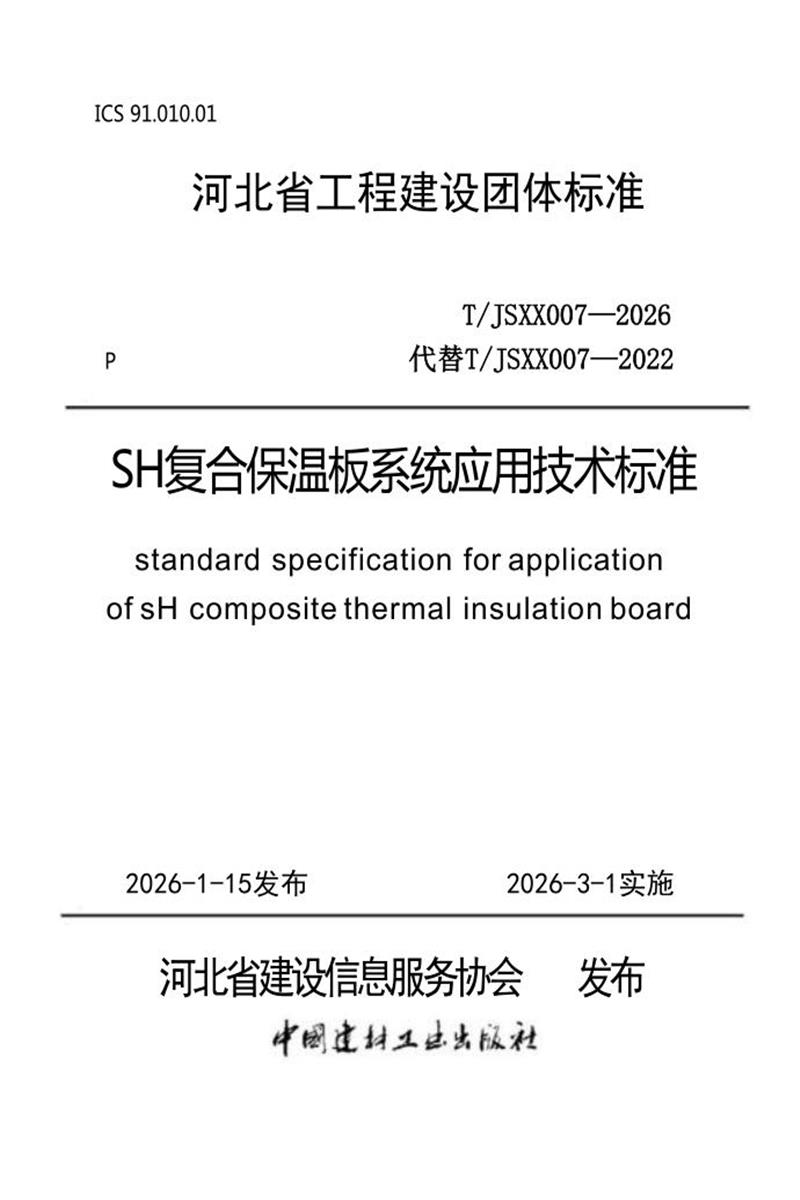

　　ICS 91.010.01

　　河北省工程建设团体标准

　　T/JSXX007—2026

　　P 代替T/JSXX007—2022

　　SH复合保温板系统应用技术标准

　　standard specification for application of sH composite thermal insulation board

　　2026-1-15发布 2026-3-1实施

　　河北省建设信息服务协会 发布

　　河北省建设信息服务协会标准

　　SH 复合保温板系统应用技术标准

　　Standard specification for application of SH composite

　　thermal insulation board T/ JSXX 007—2026

　　主编单位：河 北 拓 朴建筑 设计有 限 公 司

　　河北盛合新型建筑材料有限公司

　　批准部门： 河 北 省 建 设 信 息 服 务 协 会

　　实施日期： 2 0 2 6 年 3 月 1 日

　　2026 北 京

　　河北省建设信息服务协会标准

　　SH 复合保温板应用技术标准

　　Technical specification for application of SH composite

　　thermal insulation board

　　*

　　出版(北京市海淀区三里河路 11 号)

　　河北海悦印刷科技有限公司印刷

　　*

　　开本：850mm×1168mm 1/32 印张：2.125 字数：60 千字

　　2022 年12 月第一版 2022 年12 月第一次印刷2026年1月第二次印刷

　　印数：1～2000 册 定价：20.00 元

　　统一书号：155160·3690

　　版权所有 翻印必究

　　河北省建设信息服务协会

　　公 告

　　2026 年 第01号

　　关于发布《SH复合保温板系统应用技术标准》 (修订版)和《SH复合保温板系统建筑构造》 (修订版)的公告

　　为适应行业技术发展与工程应用需求，本协会组织对《SH复合保温板系统应用技术标准》及《SH复合保温板系统建筑构造》(2022年版)进行了修订。现批准以下两项修订后的标准为河北省建设信息服务协会团体标准及团体标准设计：

　　1.《SH复合保温板系统应用技术标准》,编号:T/JSXX007-2026

　　2.《SH复合保温板系统建筑构造》， 统一编号:T/JSXX008-2026，图集号:JSXX26T008

　　实施与废止说明：

　　以上两项新标准自2026年3月1日起实施，代替原《SH复合保温板系统应用技术标准》(T/JSXX007-2022)和《SH复合保温板系统建筑构造》

　　(T/JSXX008-2022，图集号： JSXX22T008)， 原标准自同日起即行废止。

　　特此公告

　　河北省建设信息服务协会

　　2026年1月15日

　　前 言

　　根据河北省建设信息服务协会《关于申请团体标准的批复》 (冀建信协团〔2022〕11 号)要求，由河北拓朴建筑设计有限公司会同有关单位深入调查研究，参考国家相关标准，结合河北省实际，制定本标准。

　　本标准共分7 章，主要技术内容包括：1. 总则;2. 术语;3.基本规定;4.性能要求;5. 设计;6. 施工;7. 质量验收。

　　本标准由河北拓朴建筑设计有限公司负责具体技术内容的解释，由河北省建设信息服务协会负责管理。

　　本标准的部分内容涉及专利(专利号：ZL202121868655.2)。涉及专利的具体技术问题，使用者可直接与专利权人协商处理。本标准的发布机构不承担识别这些专利的责任。

　　执行过程中如有意见和建议，请寄送至河北拓朴建筑设计有限公司(地址：石家庄市桥西区中山西路中华商务中心 A 座 12层，电话：0311-85519288，传真：0311-85519288，邮编：050000)，以便修订时参考。

　　本标准主编单位、参编单位、主要起草人和审查人员名单：主编单位：河北拓朴建筑设计有限公司

　　河北盛合新型建筑材料有限公司

　　参编单位：九易庄宸科技(集团)股份有限公司

　　河北天艺建筑设计有限公司

　　河北泛海工程设计咨询有限公司

　　河北世纪东方工程设计咨询有限公司世纪东华建筑规划设计有限公司

　　河北启华检测技术服务有限公司

　　黄骅市金都房地产开发有限责任公司黄骅市晟邺房地产开发有限公司

　　石家庄一建建设集团有限公司河北海滨建工集团有限公司

　　河北华旺建设集团有限公司

　　河北全过程工程技术服务有限公司

　　石家庄建工集团有限公司

　　主要起草人：

　　艾武成

　　张翼飞

　　张影涛许 浩李媛媛

　　董保祥

　　王鹏辉

　　庞维伟付 涛

　　王 硕

　　邵 鹏 许正旺 姜 杰 沈子刚陈彦虎 侯林涛 张玉普 尹利科刘 涛 房建猛 邵泽洪 高金霞花旭东 吕宝茹 石国录 霍志亚庞新渤 夏瑞峰 陶 静 邵 静孙正正 王欢欢 李 腾 张艳超孙治国 马红曼 孙义猛 张学兵赵俊平 刘长鑫 施荔梅 马朝磊周 骏 马 朝 梁云志 张文浩

　　审查人员：

　　闫万军

　　王永华

　　雷志民 吕大鹏 徐志欣 安长彪李 永

　　修编审查人员：

　　刘 强褚振宇

　　李 永 王金玉 马雪娇 张 非张显涛 刘建林

　　目 次

　　1 总则 1

　　2 术语 2

　　3 基本规定 4

　　4 性能要求 6

　　4.1 系统构造及性能要求 6

　　4.2 复合保温板及组材材料性能要求 7

　　4.3 系统配套材料性能要求 15

　　5 设计 16

　　5.1 一般规定 16

　　5.2 设计要点 17

　　6 施工 19

　　6.1 一般规定 19

　　6.2 施工要点 20

　　6.3 运输及贮存 22

　　6.4 防火措施与成品保护 22

　　6.5 安全操作要求 23

　　7 质量验收 24

　　7.1 一般规定 24

　　7.2 主控项目 26

　　7.3 一般项目 29

　　本标准用词说明 31

　　引用标准名录 32

　　附：条文说明 34

　　Contents

　　1 General Provisions 1

　　2 Terms 2

　　3 Basic Requirements 4

　　4 Performance Requirements 6

　　4.1 System Construction and Performance 6

　　4.2 Composite Insulation Panel and Material Performance 7

　　4.3 System Supporting Materials Performance 14

　　5 Design 16

　　5.1 General Requirements 16

　　5.2 Design Requirements 17

　　6 Construction 19

　　6.1 General Requirements 19

　　6.2 Construction Points 20

　　6.3 Transportation and Storage 22

　　6.4 Fire Prevention Measures and Finished Product Protection 22

　　6.5 Safe Operation Requirements 23

　　7 Quality Acceptance 24

　　7.1 General Requirements 24

　　7.2 Master Control Items 26

　　7.3 General Items 29

　　Explanation of Wording in This Code 31

　　List of Quoted Standards 32

　　Addition: Explanation of Provisions 34

　　1 总 则

　　1.0.1 为规范 SH 复合保温板在建筑工程中的应用，做到安全适用、经济合理和保证工程质量，制定本标准。

　　1.0.2 本标准适用于河北省抗震设防烈度不大于8度且建筑高度不大于80m 的新建、扩建的建筑中采用SH 复合保温板的建筑外墙保温工程的设计、施工及质量验收。

　　1.0.3 SH 复合保温板的应用，除应符合本标准的规定外，尚应符合国家和河北省现行有关标准的规定。

　　1

　　2 术 语

　　2.0.1 SH 复合保温板 SH composite insulation board

　　在工厂预制成型，由粘接增强层、防火保温层、粘接层和保温层等构成，用于建筑外墙保温的板状制品。根据防火保温层形式的不同，分为I 型、II 型和Ⅲ型。

　　2.0.2 SH 复合保温板外墙保温系统 SH composite insulation board external wall insulation system

　　由 SH 复合保温板、抹面(找平)层、饰面层构成，通过连接件与基层现浇混凝土墙体形成有效连接，起保温、防护作用的构造系统。

　　2.0.3 粘结增强层 bonded reinforcing layer

　　SH 复合保温板中，以聚合物抗裂砂浆为主要胶结材料，辅以增强材料而制成的构造层。

　　2.0.4 防火保温层 fireprooflayer

　　以S H 保温板或热固复合聚苯板等燃烧性能等级为A级的保温材料构成形式不同的构造层，其作用为增强保温效果和防止冷热骤变造成的材料老化、开裂，并具有防火作用的构造层。

　　2.0.5 外防护层 external protective layer

　　SH 复合保温板中位于保温层外侧，由不燃材料构成的粘接增强层、防火保温层和粘接层的总称。

　　2.0.6 热固复合聚苯乙烯泡沫保温板 thermosetting composite polystyrene foam insulation board

　　2

　　以聚苯乙烯泡沫颗粒为保温基体，使用处理剂采用颗粒包覆等工艺制成的均质制品，在受火状态下具有一定的形状保持能力且不产生熔融滴落物的特点。简称“热固复合聚苯板”。

　　2.0.7 SH保温板

　　以石墨聚苯乙烯颗粒为骨料，采用特有的硅质材料通过专用的设备进行混合，裹壳、加热微孔发泡模压成型并经养护，再通过修边等工艺制成的具有不燃特性的保温板材。

　　2.0.8 连接件 adapting piece

　　采用金属材料与工程塑料复合(热熔合)的构造形式，将SH复合保温板与基层现浇混凝土墙体进行有效连接的专用构件。

　　2.0.9 界面处理剂 surface treatment agent

　　用于聚苯板、石墨聚苯板、挤塑板表面处理的乳液，可改善聚苯板、石墨聚苯板、挤塑板的粘结性。

　　2.0.10 胶粘剂 adhesive

　　由胶凝材料、高分子聚合物材料以及填料和添加剂等组成，用于防火构造层和保温层之间粘接的聚合物凝胶材料。

　　3

　　3 基本规定

　　3.0.1 SH 复合保温板外墙保温工程应由同一供应商提供配套的组成材料和型式检验报告。型式检验报告中应包括耐候性和抗风压性能检验项目以及配套组成材料的名称、生产单位、规格型号及主要性能参数。

　　3.0.2 SH 复合保温板应与基层墙体可靠连接。在基层正常变形

　　以及承受自重、风载荷和室外气候的长期反复作用下，减少裂缝、空鼓。在正常使用中或设防地震时不应发生脱落。

　　3.0.3 SH 复合保温板外墙保温系统各组成部分应具有物理和化学稳定性，组成材料应彼此相容并具有防腐性。

　　3.0.4 SH 复合保温板外墙保温系统应具有防止水渗透功能。

　　3.0.5 SH 复合保温板外墙保温系统的保温、隔热和防潮性能应符合现行国家标准《民用建筑热工设计规范》GB 50176 和河北省现行相关标准的规定。

　　3.0.6 SH 复合保温板的使用高度及保温系统的防火要求应符合现行国家标准《建筑设计防火规范》GB 50016 、《建筑防火通用规范》GB 55037的有关规定并应具有防止火焰沿外墙面蔓延的能力。

　　3.0.7 在正常使用和正常维护的条件下，保温系统的使用年限应符合相关标准要求。

　　3.0.8 SH 复合保温板外墙保温系统施工现场的防火要求应符合现行国家标准《建设工程施工现场消防安全技术标准》GB 50720和现行行业标准《外墙外保温工程技术标准》JGJ 144 的有关规定。

　　3.0.9 SH 复合保温板外墙保温系统的施工区域动用电气焊等，

　　应确保 SH 复合保温板外防护层完整无裸露。不得在复合保温板切割断面和裸露部位处进行电气焊接或明火作业。

　　3.0.10 电气线路不应穿越或敷设在 SH 复合保温板的有机保温材料中;必须穿越或敷设时，应采取穿金属管并在金属管周围采

　　4

　　用不燃隔热材料进行防火隔离等防火保护措施。设置开关、插座等电器配件的部位周围应采取不燃隔热材料进行防火隔离等防火保护措施。

　　3.0.11 聚苯板和石墨聚苯板出厂前应在自然条件下陈化期不少于42d 或在(60±5)℃环境下陈化不少于5d。挤塑板出厂前应在自然条件下陈化不少于 28d。挤塑板两面应在保温复合板制作前满涂界面处理剂。

　　3.0.12 SH 复合保温板的型式检验报告应满足下列要求：

　　1 保温层必须满足陈化期要求;

　　2 复合保温板和系统型式检验报告必须为抽样检验;

　　3 检验报告的各项指标应为同一批次材料的指标。

　　3.0.13 SH 复合保温板作为外墙模板工程施工时，应设置常规模板。复合保温板产品出厂前，应按照绿色施工要求，结合施工图和现场实际尺寸进行排板设计和加工。

　　5

　　4 性能要求

　　4.1 系统构造及性能要求

　　4.1.1 SH 复合保温板外墙保温系统构造见表4.1.1。

　　表4.1.1 SH 复合保温板外墙保温系统构造

　　系统基本构造

　　基层墙体③

　　构造示意图

　　抹面(找平层)①

　　SH复合保温板②

　　保温砂浆(压入耐碱破纤网格布)

　　SH- Ⅰ型、

　　SH-Ⅱ型、

　　SH-Ⅲ型

　　现浇钢筋混凝土墙体

　　SH- Ⅰ、SH-Ⅱ型板

　　SH-Ⅲ型板

　　6

　　4.1.2 SH 复合保温板外墙保温系统性能指标应符合表4.1.2 的规定。

　　表4.1.2 SH 复合保温板外墙保温系统性能指标

　　试验项目

　　单 位

　　性能指标

　　试验方法

　　耐候性

　　—

　　经耐候性试验后，不得出现空鼓、剥落或脱落、开裂等破坏，不得产生裂缝出现渗水;系统的拉伸粘结强度不小于0.10MPa

　　JGJ 144

　　抗冲击性

　　—

　　建筑物首层墙面以及门窗口等易受碰撞部位：

　　10J级;建筑物二层及以上墙面等不易受碰撞部位：3J级

　　吸水量

　　g/m2

　　≤500

　　水蒸气透过湿流密度

　　g/(m2 ·h)

　　≥0.85

　　抹面层不透水性

　　—

　　2h 不透水

　　耐冻融

　　—

　　80次冻融循环后，系统无空鼓、剥落，无可见裂缝;拉伸粘结强度不小于0.10MPa

　　热 阻

　　m2. K/W

　　符合设计要求

　　GB/T 13475

　　注：1 当需要检验外墙保温系统的抗风荷载性能时，其性能指标和试验方法由供需双方协商确定;

　　2 保温系统设计带有防火构造时，应检查防火构造是否符合设计要求和国家现行有关标准要求，并对带有防火构造的系统进行试验。

　　4.2 复合保温板及组材材料性能要求

　　4.2.1 SH 复合保温板的构造见图4.2.1-1、4.2.1-2

　　图4.2.1-1 SH- Ⅰ型、 SH-Ⅱ型复合保温板基本构造

　　7

　　图4.2.1-2 SH-Ⅲ型复合保温板基本构造

　　SH-I型复合保温板的防火构造层为厚度不小于45mmSH保温板，

　　SH-II型复合保温板的防火构造层为厚度不小于45mm热固复合聚苯板。

　　8

　　4.2.2 SH 复合保温板的性能指标应符合表4.2.2 的规定。表4.2.2 SH 复合保温板的性能指标

　　试验项目

　　单 位

　　性能指标

　　试验方法

　　单位面积质量

　　kg/m2

　　I型

　　≤40

　　JG/T 480

　　Ⅱ型

　　≤35

　　Ⅲ型

　　≤45

　　抗冲击性

　　J

　　≥10J

　　拉伸粘结强度

　　原强度

　　MPa

　　≥0.10

　　耐水

　　耐冻融

　　湿度变形

　　%

　　外防护层≤0.07

　　吸水量

　　g/m2

　　≤500

　　不透水性

　　—

　　外防护层内侧未渗透

　　水蒸气透过性能

　　g/(m2. h)

　　≥0.85

　　热 阻

　　m2. K/W

　　符合设计要求

　　GB/T 13475

　　4.2.3 SH 复合保温板主要规格尺寸应符合表4.2.3 的规定。

　　表4.2.3 SH 复合保温板主要规格尺寸(mm)

　　项 目

　　规 格

　　长度

　　2400 、2900 、3000、3100

　　宽度

　　600 、1200

　　厚度

　　按热工计算确定

　　注：非标准规格板按设计要求制作。非标准规格板最小宽度应不小于200mm。

　　9

　　4.2.4 SH 复合保温板的表面应平整、无裂纹、无夹杂物、无油污，板边应平直、完整， 无掉角、缺棱。其尺寸允许偏差应符合表 4.2.4的规定。

　　表4.2.4 SH 复合保温板尺寸允许偏差(mm)

　　项 目

　　允许偏差

　　试验方法

　　长度

　　±2.0

　　JG/T 480

　　宽度

　　±2.0

　　厚度

　　±2.0

　　对角线差

　　≤3.0

　　板面平整度

　　≤2.0

　　注：本表的允许偏差值以600mm ×1200mm 的标准板为基准。

　　4.2.5 SH 复合保温板保温层材料的性能指标应符合表4.2.5-1 和

　　表4.2.5-2 的规定。

　　表4.2.5-1 模塑聚苯板和石墨聚苯板性能指标

　　检验项目

　　保温材料

　　试验方法

　　模塑聚苯板EPS

　　石墨聚苯板GEPS

　　导热系数(25℃) [W/(m ·K)]

　　≤0.037

　　≤0.032

　　GB/T 10294

　　GB/T 10295

　　表观密度(kg/m3)

　　18～22

　　20～25

　　GB/T 6343

　　压缩强度(MPa)

　　≥0.10

　　GB/T 8813

　　尺 寸 稳 定 性 (%) (70±2)℃下48h

　　长、宽、厚≤0.3

　　GB/T 8811

　　水蒸气透过系数[ng/(Pa ·m ·s)]

　　≤4.5

　　2.0～4.5

　　GB/T 17146

　　弯曲变形(mm)

　　≥20

　　GB/T 8812.1

　　垂直于板面的抗拉强度

　　(MPa)

　　≥0.10

　　GB/T 29906

　　体积吸水率(%)

　　≤3.0

　　GB/T 8810

　　10

　　剪切强度(MPa)

　　—

　　≥0.10

　　JC/T 2441

　　燃烧性能

　　燃烧性能等级

　　不低于B1 级

　　GB 8624

　　氧指数( %)

　　≥30

　　GB/T 2406

　　注：1 聚苯板和石墨聚苯板出厂前，应在自然条件下陈化不少于42d，或在温度(60±5)℃环境中陈化不少于5d;

　　2 保温板六面应喷涂水泥基聚合物砂浆包覆。

　　表4.2.5-2 挤塑板性能指标

　　检验项目

　　性能指标

　　试验方法

　　导热系数(25℃) [W/(m ·K)]

　　≤0.030

　　GB/T 10294

　　GB/T 10295

　　表观密度(kg/m3)

　　22～35

　　GB/T 6343

　　压缩强度(MPa)

　　≥0.20

　　GB/T 8813

　　尺寸稳定性(%)

　　长、宽、厚≤1.2

　　GB/T 8811

　　吸水率(%)

　　≤1.5

　　GB/T 8810

　　水蒸气透过系数[ng/(Pa ·m ·s)]

　　1.5～3.5

　　GB/T 30595

　　弯曲变形(mm)

　　≥20

　　GB/T 8812.1

　　垂直于板面的抗拉强度(MPa)

　　≥0.20

　　GB/T 30595

　　燃烧性能

　　燃烧性能等级

　　不低于B1级

　　GB 8624

　　氧指数(%)

　　≥30

　　GB/T 2406

　　注：1 挤塑板产品不得掺加非本厂挤塑板产品的回收料，在出厂前应双面去皮或双面开槽;

　　2 挤塑板出厂前，应在自然条件下陈化不少于28d;

　　3 保温板六面应喷涂水泥基聚合物砂浆包覆。

　　4.2.6 SH 复合保温板防火构造层材料的性能指标应符合表

　　4.2.6-1 和表4.2.6-2 的规定。

　　11

　　4.2.6-1 SH保温板性能指标

　　项目

　　单位

　　性能指标

　　试验方法

　　干密度

　　kg/m³

　　150-180

　　GB/T 5486

　　抗压强度

　　MPa

　　≥0.30

　　垂直于板面的抗拉强度

　　MPa

　　≥0.20

　　JG 144

　　弯曲变形

　　mm

　　≥6

　　GB/T 33001

　　体积吸水率

　　%

　　≤6

　　GB/T 5486

　　导热系数(25℃)

　　W/(m ·K)

　　≤0.050

　　GB/T 10294

　　软化系数

　　—

　　≥0.80

　　JG/T 158

　　干燥收缩值

　　%

　　≤0.30

　　JG/T 536

　　燃烧性能等级

　　—

　　A(A2)级

　　GB 8624

　　表4.2.6-2 热固复合聚苯板性能指标

　　试验项目

　　单 位

　　性能指标

　　试验方法

　　密度

　　kg/m3

　　140~200

　　JG/T 536

　　导热系数(25℃)

　　W/(m .K)

　　≤0.050

　　GB/T 10294

　　GB/T 10295

　　抗压强度

　　MPa

　　≥0.15

　　GB/T 5486

　　垂直板面的抗拉强度

　　MPa

　　≥0.10

　　JG/T 536

　　体积吸水率

　　%

　　≤6.0

　　GB/T 5486

　　干燥收缩率

　　%

　　≤0.6

　　抗折强度

　　MPa

　　≥0.20

　　软化系数

　　—

　　≥0.7

　　燃烧性能等级

　　—

　　A(A2)级

　　GB 8624

　　12

　　4.2.7 SH 复合保温板粘结增强层、粘结层采用的聚合物抗裂砂浆性能指标应符合表4.2.7 的规定。

　　表4.2.7 聚合物抗裂砂浆性能指标

　　项 目

　　单 位

　　性能指标

　　试验方法

　　拉伸粘结强度(与水泥砂浆)

　　标准状态

　　MPa

　　≥0.70

　　JG/T 228

　　浸水状态

　　≥0.50

　　拉伸粘结强度(与保温层、防火构造层)

　　原强度

　　≥0.12

　　浸水状态48h，干燥2h

　　≥0.10

　　浸水状态48h，干燥7d

　　≥0.12

　　耐冻融

　　≥0.12

　　可操作时间

　　h

　　1.5～4.0

　　压折比

　　—

　　≤3.0

　　4.2.8 连接件应具有可靠的机械强度和耐久性。工程塑料套管和圆盘应采用聚酰胺、聚乙烯或聚丙烯制成，不得使用回收再生材料;圆盘直径不得小于60mm，厚度不得小于2mm;金属杆件应采用直径≥8mm的HRB400 级钢筋，或采用Q235 级或 Q345级不锈钢材料，穿过保温板内部分应采用工程塑料进行包覆，在基层墙体内的有效锚固深度不得小于 100mm。连接件抗拉承载力标准值不应小于0.60kN，圆盘抗拔力标准值不应小于0.60 kN。

　　试验方法及要求应符合《外墙保温用锚栓》JG/T 366的规定。

　　13

　　表4.2.8 保温砂浆性能指标

　　项 目

　　单 位

　　性能指标

　　试验方法

　　干表观密度

　　kg/m3

　　250～350

　　GB/T 5486

　　导热系数(25℃)

　　W/(m .K)

　　≤0.070

　　GB/T 10294

　　GB/T 10295

　　抗压强度

　　MPa

　　≥0.30

　　GB/T 5486

　　抗拉强度

　　MPa

　　≥0.12

　　JG/T 158

　　软化系数

　　—

　　≥0.60

　　线性收缩率

　　%

　　≤0.30

　　JGJ/T 70

　　拉伸粘结强度(与水泥砂浆)

　　标准状态

　　MPa

　　≥0.12

　　JG/T 158

　　浸水状态

　　≥0.10

　　燃烧性能等级

　　A(A2)级

　　GB 8624

　　4.2.9 耐碱玻纤网格布的性能要求应符合表4.2.9的规定。

　　表4.2.9耐碱玻纤网格布性能要求

　　项 目

　　单 位

　　性能指标

　　试验方法

　　单位面积质量

　　g/m2

　　≥130

　　JC/T 841

　　耐碱断裂强力(经纬向)

　　N/50mm

　　≥1000

　　耐碱断裂强力保留率(经纬向)

　　%

　　≥75

　　断裂伸长率(经纬向)

　　%

　　≤4.0

　　4.2.10 硅酮密封胶应符合现行国家标准《硅酮和改性硅酮建筑密封胶》GB/T 14683 的有关规定。

　　4.2.11 界面处理剂应符合现行国家标准《挤塑聚苯板(XPS)薄抹灰外墙保温系统材料》GB/T 30595 的有关规定。

　　14

　　4.3 系统配套材料性能要求

　　4.3.1 抹面胶浆性能指标应符合表4.3.1 的规定。

　　表4.3.1 抹面胶浆性能指标

　　项 目

　　单 位

　　性能指标

　　试验方法

　　拉伸粘结强度(与水泥砂浆)

　　标准状态

　　MPa

　　≥0.70

　　GB/T 30595

　　浸水状态

　　≥0.50

　　冻融循环处理

　　≥0.50

　　可操作时间

　　h

　　1.5～4.0

　　压折比

　　—

　　≤3.0

　　吸水量

　　g/m2

　　≤500

　　抗冲击性

　　—

　　10J级

　　15

　　5 设 计

　　5.1 一般规定

　　5.1.1 SH 复合保温板外墙保温系统的建筑热工计算应符合《民用建筑热工设计规范》GB 50176的相关规定。

　　5.1.2 SH 复合保温板外墙保温系统中，保温层的厚度应通过计算确定。保温层及防火构造层材料的导热系数及修正系数取值见表

　　5.1.2。

　　表5.1.2 SH 复合保温板保温材料的导热系数及综合修正系数

　　保温材料种类

　　导热系数(W/m ·k)

　　综合修正系数

　　模塑聚苯板(EPS)

　　0.037

　　1.05×1.10

　　石墨聚苯板(GEPS)

　　0.032

　　1.05×1.10

　　挤塑聚苯板(XPS)

　　0.030

　　1.10×1.10

　　热固复合聚苯板

　　0.050

　　SH-Ⅱ型

　　1.15×1.10

　　SH-Ⅲ型

　　1.15×1.05

　　SH保温板

　　0.050

　　SH-I型

　　1.15×1.10

　　SH-Ⅲ型

　　1.15×1.05

　　5.1.3 SH 复合保温板外墙保温系统在重力荷载、风荷载、地震作用、温度作用和主体结构正常变形影响下，应具有安全性，并应符合现行国家标准《建筑结构荷载规范》 GB 50009 、《建筑抗震设计标准》GB 50011 和《工程结构通用规范》GB 55001 的有关规定。

　　5.1.4 SH 复合保温板外墙保温系统应做好密封和防水构造重要部位应有详图;水平或倾斜的出挑部位以及延伸至地面以下

　　16

　　的部分应做防水处理;安装在外墙上的设备或管道应固定于基层墙体上，并应做密封和防水设计。

　　5.1.5 SH 复合保温板外墙保温系统防火设计应符合《建筑设计防火规范》GB 50016 的规定。

　　5.1.6 SH 复合保温板外墙保温系统的外饰面宜采用涂料饰面，其性能应符合设计要求和相关标准要求。

　　5.2 设计要点

　　5.2.1 SH 复合保温板外墙保温系统中的SH 复合保温板应设置抗裂分隔缝。水平分隔缝宜按楼层设置，垂直分隔缝宜按墙面面积设置，面积不宜大于30m2。

　　5.2.2 系统的分格缝设置时，应避免与复合保温板的拼接缝重合。当分格缝平行于复合保温板拼缝时， 两者之间距离不应小于100mm。

　　5.2.3 勒脚部位 SH 复合保温板与室外地面散水间的缝隙应符合设计要求，且不小于20mm。缝隙内宜填充材料燃烧性能为A 级的保温材料，应设置封堵材料，并用建筑密封膏封堵。

　　5.2.4 SH 复合保温板系统应做好檐口、勒脚处的包边处理，装饰缝、门窗四角、阴阳角等处应设置局部增强网，基层墙体变形缝处应做好防水和保温构造处理。

　　5.2.5 SH 复合保温板用于变形缝部位的外保温构造应符合下列规定：

　　1 满填燃烧性能为A 级的高效保温材料;

　　17

　　2 变形缝每侧墙传热系数不大于 1.6 W/(m2 .K)，并应采用金属盖缝板对变形缝进行封盖，金属盖缝板宜采用铝板或不锈钢板。

　　5.2.6 保温系统的连接件设置数量及锚固深度应经设计计算确定，并且不应少于8 个/m2 ，每块复合保温板不应少于2个，异形板或门窗洞口处应增设连接件;连接件应均匀设置，距复合保温板边缘不应小于 100mm，且不宜大于300mm ;连接件在混凝土内的有效锚固长度不应小于100mm。

　　5.2.7 层高处均应通长设置钢筋混凝土挑板，挑出长度应至少伸至外防护层厚度的 4/5处，并在端部设置隔热措施，采用A级保温材料，不小于10mm厚，具体做法由工程设计确定。

　　18

　　6 施 工

　　6.1 一般规定

　　6.1.1 承担 SH 复合保温板外墙保温工程的施工企业应建立有效的质量管理体系、质量控制和检验制度，具有相应的施工技术标准。

　　6.1.2 施工前应编制专项施工方案，并经监理(建设)单位审查批准;施工过程中应加强过程控制和施工信息化管理，及时进行质量检查、隐蔽工程验收和检验批验收。

　　6.1.3 施工单位应对施工作业人员进行施工方案技术交底，施工人员经培训并考核合格后方可上岗。

　　6.1.4 SH 复合保温板外墙保温系统所有组成材料进入现场后，应进行进场检验和验收。生产企业应提供产品质量证明文件和有资质的检验部门出具的检测报告，并应按规定见证取样送检，合格后方可使用。

　　6.1.5 SH 复合保温板外墙保温系统完工后应做好成品保护。施工产生的墙体孔洞等，应按照设计要求，采用符合要求的材料进行填充封堵，以保证墙体热工性能及防水性能。

　　6.1.6 SH 复合保温板外墙保温系统的钢筋、混凝土施工应符合《混凝土结构工程施工规范》GB 50666、《建筑节能工程施工质量验收标准》GB 50411 的有关规定。

　　6.1.7 饰面层施工前，基层质量应通过验收;饰面层施工除应符合《建筑装饰装修工程质量验收标准》GB 50210 的规定外，还应符合下列规定：

　　1 抹面层施工完毕后，宜养护7d，再进行饰面层施工。

　　2 涂料饰面层施工时，在抹面层上应采用柔性耐水腻子批嵌平整;涂料施工工艺及质量要求应符合设计要求。

　　19

　　6.1.8 SH 复合保温板外墙保温系统不得在雨雪天或 5 级及以上大风时施工;施工现场环境温度不应高于35℃, 也不应低于 5℃;夏季应避免阳光暴晒。

　　6.2 施工要点

　　6.2.1 保温系统施工前，应在现场采用相同材料、构造做法和工艺制作样板墙，并经有关各方确认后再进行施工。

　　6.2.2 保温系统施工前的钢筋工程、水电安装、预埋预留等前置工作自检合格，并通过监理(建设单位)等有关单位的验收。

　　6.2.3 模板及模板支架应符合国家相关规范、标准及文件要求，满足支模等后续工程工序的要求。

　　6.2.4 SH 复合保温板外墙保温系统施工工艺流程：

　　墙柱钢筋验收、绑扎垫块→保温复合板排板→安装连接件或预埋件→起吊→立保温复合板→保温复合板临时固定→立内、外侧模板→ 穿对拉螺栓→立模板主、次楞→调整模板位置和垂直度→支架固定→浇筑混凝土→混凝土养护→拆除模板和主次楞→对拉螺栓孔封堵→拼缝及阴阳角处抗裂处理→找平、抹面层施工→饰面层施工。

　　6.2.5 SH 复合保温板安装前，应根据设计图纸和墙体实际尺寸现场放样、排板复核尺寸，并设计安装控制线。

　　6.2.6 安装 SH 复合保温板时，应根据设计、排板图的分格方案安装，并采用绑扎钢丝将连接件与墙体受力钢筋绑扎定位，先安装外墙阴阳角板，后安装主墙板。

　　6.2.7 SH 复合保温板的安装位置应正确、接缝严密，在浇筑混凝土过程中，不得移位、变形。并应对 SH 复合保温板上沿采取保护措施，以避免对其板边造成破坏。

　　20

　　6.2.8 安装专用连接件时，非主规格板，应用机械钻在 SH 复合保温板预定位置穿孔，安装连接件，不应少于规定要求且不少于两个。SH 复合保温板小于1m2 时，连接件距边缘距离可不大于100mm。门窗洞口处可适当增设专用连接件。

　　6.2.9 对拉螺栓的安装应符合《混凝土结构工程施工规范》GB 50666 的有关要求。混凝土结构验收后，保温层中的穿墙螺栓孔洞应使用发泡保温材料填塞并做防水处理，SH 复合保温板缺损或表面不平整处宜使用胶粉聚苯颗粒保温浆料修补和找平。

　　6.2.10 模板及主、次楞和支架的支设、固定及拆除应按照《混凝土结构工程施工规范》GB 50666、《混凝土结构工程施工质量验收规范》GB 50204 和《建筑施工模板安全技术规范》JGJ 162的规定执行。

　　6.2.11 SH 复合保温板拼缝处、阴阳角及与自保温砌块填充墙相交处，在找平施工前，应采用抗裂砂浆压入200mm宽耐碱网格布的加强抗裂处理措施。

　　6.2.12 在SH 复合保温板加强抗裂处理后，整体施工找平层，验收后进行整体抗裂抹面层施工。

　　6.2.13 首层及门、窗口四周位置应在抗裂抹面砂浆内压入耐碱网格布进行加强处理，使外立面平整。外墙找平施工时先做局部找平后整体找平，应由上到下，分层施工。

　　6.2.14 SH 复合保温板混凝土现浇外墙保温系统工程墙体混凝土的浇筑应符合下列要求：

　　1 墙体钢筋绑扎、水电安装、预留预埋已验收合格;

　　2 混凝土应分层浇筑，混凝土一次浇筑高度不宜大于 1m，

　　混凝土下料点应均匀分散布置，连续浇筑，浇筑间隔时间不得超过混凝土初凝时间;

　　21

　　3 振捣棒的振捣间距不宜小于 450mm，每个振捣点连续振捣时间以表面出现浮浆、无气泡和不再沉降为适度，严禁振捣棒紧靠SH 复合保温板;

　　4 墙体混凝土浇筑完毕后，需整理 SH 复合保温板上口甩出钢筋，并用木抹子抹平表面。

　　6.3 运输及贮存

　　6.3.1 SH 复合保温板运输时应轻拿轻放，短距离运输时可用推车运输;长距离可使用车、船等货运方式运输。长距离运输应打捆包装，每捆包装高度不应超过2.0m，并采用专用护板和绳索绞紧，轻吊轻落。运输过程中支撑合理，防止撞击，避免破损和变形，必要时应有篷布遮盖，防止雨淋。

　　6.3.2 SH 复合保温板及各种材料应分类贮存在平整干燥的场地或库房，不宜长时间露天存放;SH 复合保温板应平放码垛，垛高应不超过2.0m，存放过程中应采取防潮、防水、防雨、防火、防暴晒、防碰撞等保护措施，贮存期及条件应符合产品使用说明书的要求。

　　6.4 防火措施与成品保护

　　6.4.1 SH 复合保温板施工中与外墙相毗邻的竖井、凹槽、平台等不得堆放可燃物。

　　6.4.2 施工现场应设置室内外临时消火栓系统，并满足施工现场火灾扑救的消防供水要求。

　　6.4.3 施工现场应配置灭火器材与设施，作业前应对相关施工人员进行防火安全教育培训。

　　6.4.3 SH 复合保温板施工作业工位应配备足够的消防灭火器材。

　　22

　　6.4.5 SH 复合保温板施工过程中及完成后，后续工序与其他正在进行的工序应注意对成品进行保护。禁止在保温墙面上随意剔凿，避免尖锐对象撞击。

　　6.4.6 门窗洞口、边、角、垛宜采取保护性措施。

　　6.5 安全操作要求

　　6.5.1 施工人员应遵守施工现场各项安全生产、环境保护管理制度，服从现场的统一管理，进入现场必须戴安全帽。施工现场严禁上下抛扔工具等物品。

　　6.5.2 从事施工作业高度在2m 以上时必须采取有效的防护措施，系好安全带，防止坠落。

　　6.5.3 SH 复合保温板吊装及安装应严格按照专项施工方案施工，保证施工安全。

　　6.5.4 必须对脚手架进行安全检查，确认合格后方可上人。脚手架应满铺脚手板，并固定牢固，严禁出现探头板。

　　6.5.5 使用手持电动工具均应设置漏电保护器，戴绝缘手套，防止触电。

　　23

　　7 质 量 验 收

　　7.1 一般规定

　　7.1.1 SH 复合保温板外墙保温工程质量验收的内容、程序、

　　组织、记录、检验批划分等，除应符合本规程外，尚应符合《 建筑工程施工质量验收统一标准》GB 50300、《混凝土结构工程施工质量验收规范》GB 50204、《建筑节能工程施工质量验收标准》 GB 50411、《建筑节能与可再生能源利用通用规范》 GB 55015和《建筑装饰装修工程质量验收标准》GB 50210 等有 关规定。

　　7.1.2 产品生产企业对其产品应提供产品合格证和有效期内的型式检验报告。

　　7.1.3 连接件、保温层、抗裂砂浆、耐碱玻纤网格布和 SH 复合保温板应进行现场抽样复验，复验应为见证取样检验。抽样数量应符合《建筑工程施工质量验收统一标准》GB 50300 和《建筑节能工程施工质量验收标准》GB 50411 对于检查数量的规定。

　　7.1.4 SH 复合保温板外墙保温工程应与主体工程同时验收，施工过程中应按照《建筑节能工程施工质量验收标准》GB 50411等规定进行质量检查、隐蔽工程、检验批、分项工程验收。

　　7.1.5 SH 复合保温板外墙保温工程施工质量验收应按下列要求进行：

　　1 SH 复合保温板外墙保温工程施工质量应在施工单位自检合格的基础上进行;

　　2 SH 复合保温板外墙保温工程施工质量验收的各方人员应具有相应的资格;

　　3 检验批质量应按主控项目和一般项目验收;

　　24

　　4 隐蔽工程在隐蔽前应由施工单位通知监理单位进行验收，并形成验收记录文件，验收合格后方可继续施工。

　　7.1.6 SH 复合保温板外墙保温工程检验批、分项工程质量合格应符合下列规定：

　　1 检验批应按主控项目和一般项目验收;

　　2 主控项目应全部合格;

　　3 一般项目应合格;当采用计数检验时，至少应 90%及以上检验点合格，且其余检验点不得有严重缺陷;

　　4 应具有完整的施工操作标准、完整的施工方案和质量检查、验收记录;

　　5 分项工程所含检验批应合格。

　　7.1.7 SH 复合保温板外墙保温工程根据施工进度应对下列部位或项目进行隐蔽验收，并形成验收记录和影像资料：

　　1 连接件的材质、数量、规格、位置及有效锚固深度;

　　2 SH 复合保温板安装固定;

　　3 SH 复合保温板拼缝、阴阳角、门窗洞口及不同材料间交接处等特殊部位的构造做法，防止开裂和破坏的加强措施;

　　4 SH 复合保温板保温层厚度、品种;

　　5 耐碱玻纤网格布铺设应符合要求，板缝处理应符合要求;

　　6 女儿墙、封闭阳台以及出挑构件等部位易产生热桥部位的处理;

　　7 保温系统节点构造。

　　7.1.8 SH 复合保温板外墙保温系统工程竣工验收应提供下列文件、资料，并纳入竣工验收技术档案：

　　1 设计文件、图纸会审记录、设计变更、洽商记录和节能专项审查文件;

　　2 有效期内的 SH 复合保温板的型式检验报告和进场验收报告;

　　25

　　3 主要材料、构配件的质量证明文件、进场检验报告，进场核查记录、进场复验报告和见证试验报告：

　　4 SH 复合保温板外墙保温系统施工专项方案;

　　5 节能保温工程的隐蔽验收记录;

　　6 建筑围护结构节能构造现场实体检验记录;

　　7 子分部、分项工程和检验批验收记录;

　　8 监理单位过程质量控制资料及节能专项质量评估报告。

　　9 隐蔽工程验收记录和相关影像资料;

　　10 其他对工程质量有影响的重要技术资料。

　　7.1.9 SH 复合保温板外墙保温系统工程验收的检验批划分，除本章另有规定外应符合下列规定：

　　1 采用相同材料、工艺和施工做法的墙面，扣除门窗洞口后的保温墙面面积每 1000m2 划分为一个检验批;

　　2 检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理单位双方协商确定。

　　7.2 主控项目

　　7.2.1 SH 复合保温板外墙保温系统及其组成材料、构配件，

　　其品种、规格及性能应符合设计要求和国家相关标准及本规程的规定。

　　检验方法：观察、尺量检查;核查质量证明文件。

　　检查数量：按进场批次，每批随机抽取3 个试样进行检查;质量证明文件应按照出厂检验批进行核查。

　　7.2.2 连接件的数量、位置、规格、锚固深度及拉拔力应符合设计要求。

　　检验方法：核查质量证明文件，核查现场拉拔试验报告。

　　检查数量：检验批抽查不少于 10 处。

　　26

　　7.2.3 SH 复合保温板保温材料的密度、垂直于板面的抗拉强度、抗压强度、导热系数、燃烧性能应符合设计要求。

　　检验方法：核查质量证明文件。

　　检查数量：全数检查。

　　7.2.4 保温系统采用的 SH 复合保温板、抗裂砂浆、连接件及耐碱玻纤网格布，进场时应对下列性能进行抽样复检，复验应为见证取样检验。

　　1 SH 复合保温板的单位面积质量、拉伸粘结强度、热阻;

　　2 保温层和防火构造层材料的导热系数、密度、压缩强度或抗压强度、垂直于板面方向的抗拉强度、吸水率、燃烧性能。

　　3 连接件的抗拉承载力标准值;

　　4 耐碱玻纤网格布的单位面积质量、耐碱断裂强力、耐碱断裂强力保留率。

　　检验方法：核查质量证明文件;随机抽样送检，核查复检报告，其中：单位面积质量与燃烧性能必须在同一个报告中。

　　检查数量：同一厂家、同品种产品，按照扣除门窗洞口后的保温墙体面积，在5000m2 以内的应复验一次;当面积每增加5000m2时应增加1次;增加面积不足规定数量时也应增加一次。同一工程项目、同一施工单位且同时施工的多个单位工程，可合并计算保温墙面抽检面积。

　　7.2.5 保温系统的施工质量应符合下列规定：

　　1 SH 复合保温板采用的保温材料的品种、厚度应符合设计要求，厚度不得有负偏差;

　　2 SH 复合保温板与基层及各构造层之间的粘接、固定应牢固，应符合设计要求及本规程的相关规定。

　　检验方法：观察;保温材料的厚度采用剖开质量检查;粘接强度核查试验报告;核查隐蔽工程验收记录。

　　27

　　检查数量：每个检验批抽查不少于3处。

　　7.2.6 SH 复合保温板的安装位置应正确且接缝严密。

　　检验方法：观察;核查隐蔽工程验收记录。

　　检查数量：现场全数检查。

　　7.2.7 SH 复合保温板在浇筑混凝土过程中不得移位、变形。

　　检验方法：观察;核查隐蔽工程验收记录。

　　检查数量：现场全数检查。

　　7.2.8 当热桥部位采用保温浆料做保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。保温浆料的同条件养护试件应见证取样送检。

　　检验方法：检查试验报告。

　　检查数量：每个检验批应抽样制作养护试块不少于3组。

　　7.2.9 防水构造部位应按设计和《建筑外墙防水技术规程》 JGJ/T235 相关要求进行验收。

　　7.2.10 SH 复合保温板外墙保温工程使用的抹面材料，其冻融试验结果应符合该地区最低气温环境的使用要求。

　　检验方法：核查质量证明文件。

　　检查数量：全数检查。

　　7.2.11 SH 复合保温板外墙保温系统抹面层及饰面层施工，除应符合设计和《建筑装饰装修工程质量验收标准》GB 50210 的要求外，尚应符合下列规定：

　　1 饰面层施工的基层应无脱层、空鼓和裂缝，基层应平整、洁净，含水率应符合饰面层施工的要求;

　　2 饰面层不得渗漏;

　　3 SH 复合保温板及其饰面层与其他部位交接的收口处，应采取封闭措施。

　　检验方法：观察检查;检查试验报告和隐蔽工程验收记录。

　　检查数量：全数检查。

　　28

　　7.3 一般项目

　　7.3.1 SH 复合保温板及保温系统组成材料外观和包装应完整无破损，符合设计要求和产品标准的规定。

　　检验方法：观察检查。

　　检查数量：全数检查。

　　7.3.2 后施工产生的墙体缺陷，如穿墙套管、脚手架眼、孔洞等，应安照施工方案采取隔热断桥措施，不得影响墙体热工性能。

　　检验方法：核查隐蔽验收记录。

　　检查数量：全数检查。

　　7.3.3 SH 复合保温板的拼缝、阴阳角、门窗洞口及不同材料基体的交接处等特殊部位， 应采用加强网作为防止开裂和破损的加强措施。耐碱玻纤网格布和加强网的铺贴和搭接应符合设计和施工方案的要求。砂浆抹压密实，不得空鼓;加强网不得褶皱、外露。

　　检验方法：观察检查;核查隐蔽工程验收记录。

　　检查数量：同一检验批内，按不同部位，每类抽查 10%，并不少于5 处，少于5处时应全数检查。

　　7.3.4 SH 复合保温板安装允许偏差应符合表7.3.4 的规定。

　　表7.3.4 SH 复合保温板安装允许偏差(mm)

　　项 目

　　允许偏差

　　检查方法

　　表面平整度

　　3

　　2m 靠尺和塞尺检查

　　接缝宽度

　　2

　　直尺检查

　　29

　　相邻两表面高低差

　　2

　　靠尺、深度尺检查

　　每层墙面垂直度

　　4

　　经纬仪、垂直仪检查

　　每层阴阳角垂直度

　　4

　　2m 靠尺和塞尺检查

　　检验方法：观察、尺量检查。

　　检查数量：每个检验批抽查 1 处，并不少于5 处。

　　7.3.5 SH 复合保温板找平后表面垂直度和尺寸允许偏差应符合《建筑装饰装修工程质量验收标准》GB 50210 的规定。

　　检验方法：观察、尺量检查。

　　检查数量：每个检验批抽查10%，并不少于5处。

　　7.3.6 SH 复合保温板的板缝处理、构造节点及嵌缝做法应符合设计要求;板缝间应密封完好，不得渗漏。

　　检验方法：对照设计观察;检查隐蔽工程验收记录。

　　检查数量：每个检验批抽查5%，并不少于5 处。

　　30

　　本标准用词说明

　　1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：

　　1)表示很严格，非这样做不可的：

　　正面词采用“必须”;反面词采用“严禁”;

　　2)表示严格，在正常情况下均应这样做的：

　　正面词采用“应”;反面词采用“不应”或“不得”;

　　3)表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”;反面词采用“不宜”;

　　4)表示有选择，在一定条件下可以这样做的，采用“可”。

　　2 标准中指明应按其他有关标准、规范执行时的写法为：应按……执行”或应符合…… 的规定(或要求)”。

　　31

　　引用标准名录

　　1 《工程结构通用规范》GB 55001

　　2 《建筑与市政工程抗震通用规范》GB 55002

　　3 《建筑节能与可再生能源利用通用规范》GB 55015

　　4 《民用建筑通用规范》GB 55031

　　5 《建筑防火通用规范》GB 55037

　　6 《建筑结构荷载规范》GB 50009

　　7 《建筑抗震设计规范》GB 50011

　　8 《建筑设计防火规范》GB 50016

　　9 《民用建筑热工设计规范》GB 50176

　　10 《公共建筑节能设计标准》GB 50189

　　11 《混凝土结构工程施工质量验收规范》GB 50204

　　12 《建筑装饰装修工程质量验收标准》GB 50210

　　13 《建筑工程施工质量验收统一标准》GB 50300

　　14 《建筑节能工程施工质量验收标准》GB 50411

　　15 《混凝土结构工程施工规范》GB 50666

　　16 《建设工程施工现场消防安全技术规范》GB 50720

　　17 《硅酮和改性硅酮建筑密封胶》GB/T 14683

　　18 《绝热用挤塑聚苯乙烯泡沫塑料(XPS)》GB/T 10801.2

　　19 《绝热用模塑聚苯乙烯泡沫塑料(EPS)》GB/T 10801.1

　　20 《外墙保温用锚栓》JG/T 366

　　21 《建筑施工模板安全技术规范》JGJ 162

　　22 《外墙外保温工程技术标准》JGJ 144

　　23 《耐碱玻璃纤维网布》JC/T 841

　　24 《超低能耗公共建筑节能设计标准》DB13(J)/T 8506

　　25 《超低能耗居住建筑节能设计标准》DB13(J)/T 8503

　　26 《居住建筑节能设计标准(节能75%)》DB13(J) 185

　　27 《公共建筑节能设计标准》DB13(J) 81

　　32

　　河北省建设信息服务协会标准

　　SH

　　T/JSXX007—2026

　　条文说明

　　33

　　制订说明

　　《SH复合保温板应用技术标准》T/JSXX007-2026，经河北省建设信息服务协会2026年1月15日以冀建标协〔2026〕01号公告批准、发布。

　　为便于有关人员在使用本规程时能正确理解和执行有关条文规定，《SH复合保温板应用技术标准》编制组按章、节、条顺序编制了本规程的条文说明，对条文规定的目的、依据以及执行中需要注意的有关事项进行了说明。但是，本条文说明不具备与规程正文同等的法律效力，仅供使用者作为理解和把握条文规定的参考。

　　34

　　目 次

　　1 总则 36

　　2 术语 37

　　3 基本规定 38

　　4 性能要求 39

　　4.1 系统构造及性能要求 39

　　5 设计 40

　　5.1 一般规定 40

　　6 施工 41

　　6.1 一般规定 41

　　6.1 施工要点 41

　　7 质量验收 42

　　7.1 一般规定 42

　　7.2 主控项目 42

　　7.3 一般项目 42

　　35

　　1 总 则

　　1.0.2 基于安全性和经济性考虑，当建筑高度大于80m时，应进行专项设计，并进行必要的安全论证。

　　36

　　2 术 语

　　2.0.2 SH复合保温板由粘接增强层、防火构造层、粘接层、保温层和底材等构成，防火构造层对保温层既起到防火保护作用，又具有一定的保温效果，减少了保温层的内外温差，建筑保温层和外面饰面层的使用寿命。

　　37

　　3 基本规定

　　3.0.5 热工性能符合国家现行标准《公共建设节能设计标准》GB

　　50189、河北省标准《公共建设节能设计标准》DB13(J)81、 《居住建筑节能设计标准(节能75%)》DB13(J)185和《建筑节能与可再生能源利用通用规范》GB55015的相关规定。

　　38

　　4 性能要求

　　4.1 系统构造及性能要求

　　4.1.2 SH复合保温板外墙保温系统必须提供耐候性检测报告。耐候性试验是评价该系统的重要检测项目之一。

　　39

　　5 设 计

　　5.1 一般规定

　　5.1.2 保温材料的修正系数取值参考了国家和河北省现行有关标准给出的数值，仅为材料的修正系数;当进行保温系统热工计算时，所需保温层厚度，应考虑梯形槽对保温层有效厚度减少以及保温系统构造对热阻的影响。

　　5.1.3 SH 复合保温板外墙保温系统应依据工程高度、体型、所在地区基本风压、地面粗糙系数、设计基本地震加速度、抗震设防烈度等参数，按照《建筑结构荷载规范》GB 50009 计算围护结构风荷载，并考虑地震作用效应组合，计算出荷载作用效应组合的设计值，作为抗风压性能要求指标。

　　5.1.4 密封和防水构造设计包括变形缝的设置、构造设计以及系统的起端和终端的包边等。防水构造设计还包括水平或倾斜的出挑部位，表面应增设防水层，防水做法应符合《建筑外墙防水工程技术规程》JGJ/T 235 的规定。

　　40

　　6 施 工

　　6.1 一般规定

　　6.1.5 施工单位在墙体施工时，应专门制定消除外墙热桥的措施，并在技术交底中加以明确，施工中应对施工生产的墙体缺陷，如穿墙套管、脚手眼、孔洞等随时填塞密实，并按照施工方案采取隔断热桥措施进行处理，这种处理应列入隐蔽工程验收，并加以记录。

　　6.2 施工要点

　　6.2.12 SH复合保温板拼缝处、阴阳角处以及自保温砌块填充墙相交处必须采取防开裂处理措施。

　　41

　　7 质量验收

　　7.1 一般规定

　　7.1.6 本条规定的检验批的划分与现行国家标准《建筑节能工程施工质量验收标准》GB 50411、《建筑装饰装修工程质量验收标准》GB 50210保持一致。

　　7.1.7 本条列出墙体节能工程通常应该进行隐蔽工程验收的具体部位和内容，以规范隐蔽工程验收。当施工中出现本条未列出的内容时，应在施工组织设计、施工方案中对隐蔽工程验收内容加以补充。

　　7.2 主控项目

　　7.2.7 本条要求施工单位在浇筑混凝土过程中应采取措施并设专人照看，以保证保温板不移位、不变形、不损坏。

　　7.2.8 外墙热桥部位采用保温浆料做法时，由于施工现场的条件所限，保温浆料的配制与施工质量不易控制。为了检验浆料保温层的实际保温效果，本条规定应在施工中制作同条件养护试件，以检测其导热系数、干密度和压缩强度等参数。

　　7.3 一般项目

　　7.3.2 本条所指出的部位在施工中容易被忽视，而且在各工序交叉施工中容易被多次损坏，因此要重视这些部位，按设计要求或施工方案采取隔断热桥和保温密封措施。

　　42

　　43

　　44
