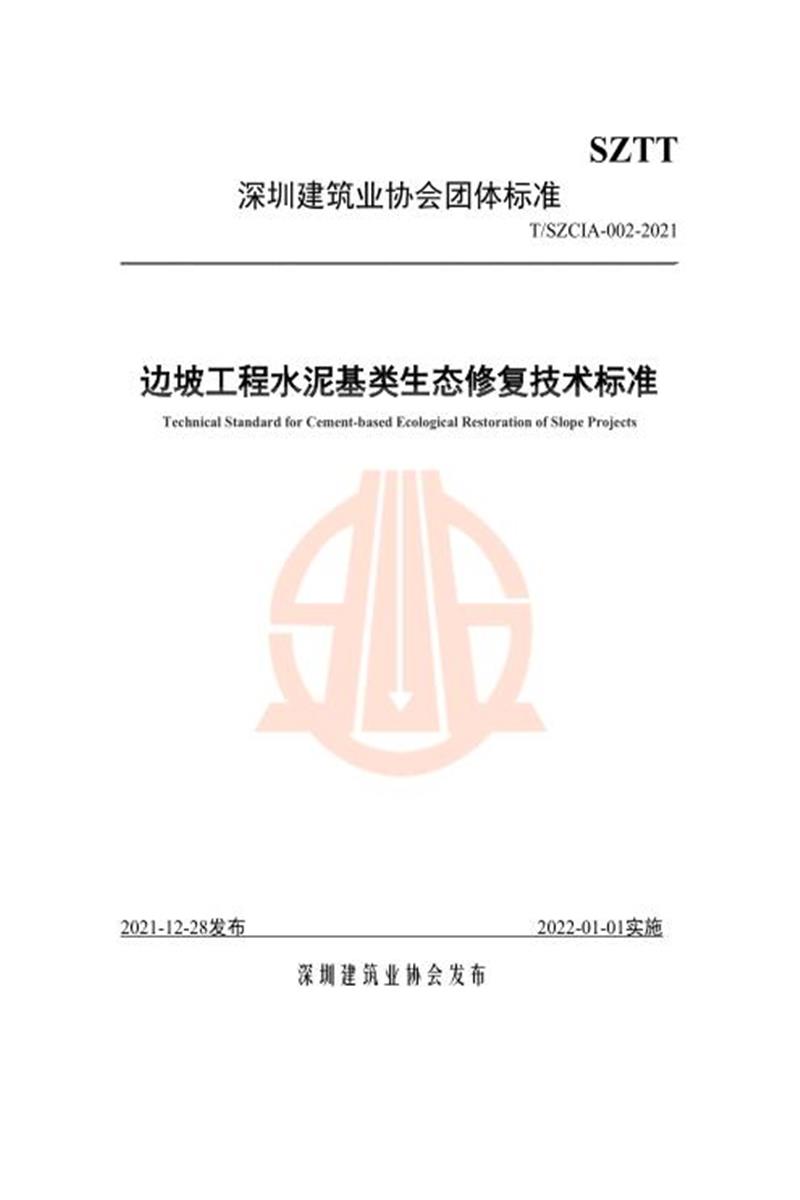

T/SZCIA 002-2021 深圳市边坡工程水泥基类生态修复技术指引

　　SZTT

　　深圳建筑业协会团体标准

　　T/SZCIA-002-2021

　　边坡工程水泥基类生态修复技术标准

　　Technical Standard for Cement-based Ecological Restoration of Slope Projects

　　2021-12-28发布 2022-01-01实施

　　深圳建筑业协会发布

　　前 言

　　本标准根据《市规划和自然资源局关于印发<深圳市边坡工程治理与生态景观提升工作指引(试行)> 的通知》(深规划资源〔2020〕705号)，由深圳市综合交通设计研究院有限公司会同有关单位经广泛调查研究，总结植被混凝土、植生水泥土等水泥基类生境基材的技术特性和应用特点，结合深圳市边坡工程中水泥基类生态修复技术的实际运用，参考国内相关行业标准，并在广泛征求意见的基础上，共同编制完成。

　　本标准共分 7 章和 6 个附录，主要技术内容包括：1、总则;2、术语和符号;3、基本规定; 4、材料与设备; 5、技术要求; 6、施工;7、质量检验及工程验收。

　　本标准由深圳市综合交通设计研究院有限公司负责具体技术内容的解释，在执行过程中如有意见或建议，请函告深圳市综合交通设计研究院有限公司(地址：

　　深圳市罗湖区东门北路 1006 号公路大厦;邮编：518000)，以便修订时参考。本标准主编单位： 深圳市南山区建筑工务署

　　深圳市综合交通设计研究院有限公司

　　三峡大学

　　深圳市瑞耀霖生态科技有限公司

　　本标准参编单位： 深圳市大鹏新区建筑工务署

　　湖北润智生态科技有限公司

　　深圳市西伦土木结构有限公司

　　中国瑞林工程技术股份有限公司

　　中国市政工程西南市政设计研究总院有限公司江西亿安工程科技有限公司

　　深圳市博林环保工程有限公司

　　深圳市东深工程有限公司

　　本标准主要起草人员：

　　郁龙清 王 明 夏 栋 高雪香

　　孙宗波 刘振忠 李铭怡 肖承红刘黎明 王 巍 胡奕彬 朱炜坤许文年 赵冰琴 覃辉煌 姜 宏谢勇利 唐 伟 刘晓华 黄浩彬薛晓晶 陈 松 李达伟 槐燕红胡昌文 李春雷 钟伟斌 敬淼淼莫天明 何新科 廖鑫捷 伍锡鑫刘亚光 张志豪 范晓杰 庄勤乐胡金玉 史春宝 刘卓霖 蒋 岭黎家欣 廖姿蓉 伍 杰 曾春鸣范泰华 卢 伟 曹桂寅 陈 枫贺文员 陈 腾 王 华 胡佳佳万义鑫 余奇友 薛忠强 王艳瑜

　　本标准主要审查人员：

　　雷 斌 高 翔 雷江丽 陶 昕康巨人 吴 胤 胡永道 于 芳刘 伟

　　1 总则

　　1.0.1 为规范深圳市边坡工程水泥基类生态修复设计、施工、验收与管理， 做到结构安全、技术先进、因地制宜、经济合理、生态可持续性、确保质量和保护环境，制定本标准。

　　1.0.2 本标准适用于深圳市坡率不超过 1:0.1 的各类稳定边坡。

　　1.0.3 深圳市边坡工程水泥基类生态修复技术，除应符合本标准外，尚应符合国家和地方现行有关标准的规定。

　　2 术语与符号

　　2.1 术语

　　2.1.1 水泥基类生境基材 cement-based habitat substrate

　　适宜于边坡防护和植物生长，由土壤、水泥、生境基材改良剂、有机肥、生境基材有机料和水混合而成的拌合物，具备抗冲刷性及肥力可持续性。

　　2.1.2 生境基材改良剂 habitat material modifying agent

　　用于改善基材理化性质、调节基材生物特性、促进基材土壤活化、固持基材养分水分、促发芽助成活、调整基材微细观结构、聚集团粒结构、提升基材抗冲刷特性的粉状物质。

　　2.1.3 生境基材有机料 organism of habitat material

　　以农家肥、秸秆、谷糠、锯末、糟粕等天然有机料的若干种为原料，经粉碎、混配、堆置发酵等工序处理后，用做水泥基类生境基材配料的颗粒状物质。

　　2.1.4 植被混凝土 vegetation concrete

　　由土壤、水泥、生境基材有机料、生境基材改良剂、植物种子和水混合而成的拌合物，具有抗冲刷性强、肥力高以及固液气三相分布合理的特性， 是一种典型的水泥基类生境基材。

　　2.1.5 植生水泥土 vegetative cement-soil

　　由土壤、 水泥、生境基材改良剂、有机肥、生境基材有机料、纤维和水混合而成的拌合物，具有具备抗冲刷性及肥力可持续，是一种典型的水泥基类生境基材。

　　2.1.6 生境构筑 habitat construction

　　运用恢复生态学、生态工程学、环境生态学、土壤肥料学、植物学及景观生态学等相关学科的基本理论，并结合一定的工程措施，改变坡面无土或少土、植物无法立根、水热安全性能差、温度变化幅度大等各种不利环境因子， 构建出适

　　合植被生长的生境。

　　2.1.7 植生孔 vegetative hole

　　用于定植灌木，增强生境基材与坡体间能量的连通与交换，贯穿于混凝土硬化护面的孔。

　　2.1.8 植生穴 vegetative pit

　　用于扩大植物根系的生长空间，增强生境基材稳固性，设置于岩质坡面的凹坑。

　　2.1.9 植生棒 vegetative rod

　　用于支撑挂网，阻滞喷射物流淌，布局景观，营造水分迁移通道，内部充填土壤和植物种子的柔性条。

　　2.1.10 干喷 dry spray

　　将土壤、水泥、有机物料、生境基材改良剂、有机肥等按设计比例干拌均匀，然后装入喷射机，用压缩空气将干集料在软管内呈悬浮状态压送到喷枪，再在喷嘴处与高压水混合，以较高速度喷射到坡面的一种施工工艺。

　　2.1.11 湿喷 wet spray

　　将土壤、水泥、有机物料、生境基材改良剂、有机肥和水按设计比例拌合均匀，用喷播机械喷射至坡面的一种施工工艺。

　　2.2 符号

　　D—坡顶截水沟下缘至修复坡面上缘距离;

　　η—多年平均年降水量相关系数;

　　ψ—边坡目标植被相关系数;

　　H—边坡垂直高度;

　　α—边坡坡度;

　　β—坡顶集水区坡度;

　　A—总播种量;

　　Ai—单播时播种量;

　　ki—混播比例;

　　N—单播时单位面积播种籽数; Zi—单种植物种子千粒重;

　　Ri—单种植物种子喷植损失率; Ci—单种植物种子纯净度;

　　Fi—单种植物种子发芽率。

　　3 基本规定

　　3.1 边坡生境构筑应在保障边坡安全稳定的前提下，遵循生态修复与生态景观、工程支护有机结合的原则，构筑自然生态边坡。

　　3.2 边坡生境构筑应综合考虑深圳市气象气候条件、边坡状况、区域景观风貌、植物群落特征、施工条件与工程投资等因素， 因地制宜，科学设计，规范施工，加强养护与管理。

　　3.3 边坡生境构筑边坡应进行稳定性评价，对不稳定的边坡应进行工程治理，使其达到稳定。生境构筑后，亦应满足边坡稳定的要求。

　　3.4 根据地表出露物质性状，将边坡分为土质边坡、岩质边坡、土石混合边坡、人工硬化边坡四种类型，不同类型边坡宜采取不同生境构筑方式。

　　3.5 根据工程地点、工程规模和设计要求，对生境构筑材料及植物苗木进行本地调研，宜就地取材、经济环保。

　　3.6 根据工程规模、设计要求和施工进度要求，合理选择施工机械设备。

　　3.7 边坡生态修复应具备下列资料：

　　1 拟修复区域和邻近区域内的环境条件;

　　2 拟修复区域的岩土工程勘察报告;

　　3 边坡生态修复工程设计施工图;

　　4 边坡生态修复工程施工组织设计。

　　4 材料与设备

　　4.1 一般规定

　　4.1.1 水泥基类生境基材材料主要包括土壤、水泥、生境基材改良剂、有机肥、生境基材有机料、化学纤维和水， 宜因地制宜、就地取材、经济合理、符合环保要求。

　　4.1.2 植物材料主要包括植物种子和苗木，宜符合国家相关质量检验标准。

　　4.1.3 喷植设备在喷播施工前应进行检查、调试和标定，应符合国家有关环保、消防、安全等规定。

　　4.2 材料

　　4.2.1 生境基材所用土壤应符合下列规定：

　　1 根据调查信息，选取适宜种植的土壤，不应使用受污染的土壤;

　　2 取用的土壤经破碎处理后，主要性能指标及检验方法应符合表 4-1 的规定;

　　表 4-1 土壤主要性能指标及检验方法

　　4.2.2 水泥基类生境基材中水泥宜选用普通硅酸盐水泥，主要性能指标及检验方法应符合现行国家标准《通用硅酸盐水泥》GB 175 的有关规定。

　　1 水泥进场时，应有出厂合格证书，并检查其品种、等级、生产日期等;

　　2 进场时，水泥质量受不利环境影响或水泥出厂超过三个月，应进行复检，并按复检结果使用。

　　4.2.3 水泥基类生境所用改良剂主要性能指标及检验方法应符合表 4-2 的规定。

　　表 4-2 生境基材改良剂主要性能指标及检验方法

　　4.2.4 水泥基类生境基材所用有机肥应符合现行行业标准《有机肥料》NY 525 的有关规定。

　　4.2.5 水泥基类生境基材所用有机料应符合下列规定：

　　1 根据调查信息，选取适宜的天然有机料;

　　2 取用的天然有机料经粉碎、过筛等工序处理后所得的生境基材有机料， 其主要性能指标及检验方法应符合表 4-3 的规定。

　　表 4-3 生境基材有机料主要性能指标及检验方法

　　4.2.6 水泥基类生境基材所用纤维优先选用化学纤维，主要性能指标及检验方法应符合表 4-4 的规定。

　　表 4-4 化学纤维主要性能指标及检验方法

　　4.2.7 水泥基类生境基材所用水的水质不应低于现行国家标准《农田灌溉水质标准》GB 5084 的有关规定。

　　4.2.8 植物材料应符合下列规定：

　　1 植物种子应注明品系、产地、生产单位、采收年份、纯净度、发芽率、千粒重;

　　2 草本植物种子质量不应低于现行国家标准《豆科草种子质量分级》GB 6141和《禾本科草种子质量分级》GB 6142 规定的二级质量标准;木本植物种子质量不应低于现行国家标准《林木种子质量分级》GB 7908 规定的二级质量标准;

　　3 苗木应根系发达、生长健壮，无伤苗，茎、叶无污染，无病虫害;

　　4 采购的植物苗木应有国内检验检疫合格证;

　　5 植物检验记录内容及格式应符合附录表 B.0.6 的规定。

　　4.3 设备

　　4.3.1 干喷法干混物料制备设备有滚筒式碎土筛分机或振动式筛土机、强制式搅拌机或自落式搅拌机。

　　4.3.2 湿喷法物料制备设备为：水力喷播机或液压喷播机。

　　4.3.3 喷射设备应参考坡面岩土性质、坡面高度、坡率以及喷射方量、作业环境

　　等施工条件进行选择，坡率大于 1:1 的边坡宜用干法喷送，坡率不大于 1:1 的边坡可采用湿法喷送。

　　4.3.4 湿喷法喷射设备(液压喷播机)的性能应符合下列规定：

　　1 应具有良好的密封性和连续均匀输料能力;

　　2 生产能力宜大于 5m3/h，允许输送骨料的粒径不宜大于 15mm;

　　3 水平输料距离不宜大于30m，竖向输料距离不宜大于 20m。

　　4.3.5 干喷法喷射设备(转子式砼喷射机)的性能应符合下列规定：

　　1 具有良好的密封性和连续均匀输料能力;

　　2 生产能力宜大于 3m3/h，允许输送骨料的粒径不宜大于 20mm;

　　3 水平输料距离不宜大于 100m，竖向输料距离不宜大于 60m。

　　4.3.6 空气压缩机的选择除应满足喷射设备工作风压和耗风量的要求外，尚应符合下列规定：

　　1 转子式喷射设备用空气压缩机的供风量不应小于 15m3/min，泵送式喷射设备用空气压缩机的供风量不应小于 9m3/min;

　　2 应能提供稳定的风压，其波动值不应大于0.01MPa，风压不宜小于0.6MPa;

　　3 空气压缩机至喷射设备的送风管工作时的承压能力不应小于 0.8MPa;管径应满足输送设计最大粒径骨料的要求，并应具有良好的耐磨性能;

　　4 压缩空气进入喷射机前，应进行油水分离。

　　5 技术要求

　　5.1 一般规定

　　工程设计与施工前应对项目区基本资料进行收集与调查，掌握边坡状况、植物群落特征、水源、土壤、天然有机料等信息，具体内容及方法见表 5-1 。基本资料记录内容及格式应符合本标准附录 A 的规定。

　　表 5-1 基本资料收集调查一览表

　　5.2 截排水系统

　　5.2.1 根据地形地质情况，应在坡面、坡周因地制宜地设置坡顶截水沟、平台排水沟、坡脚排水沟、坡面渗水管、跌水沟生态集水区等组成的截排水系统。

　　5.2.2 坡率不小于 1:1.0 的边坡，在截排水设计时，对于具备条件的边坡应在修复坡面的上缘与坡顶截水沟之间设置坡顶集水区(见图 5-1)，用于补给坡面植物生态用水需求。

　　图 5-1 坡顶集水区

　　5.2.3 设置坡顶集水区时，坡顶截水沟下缘至修复坡面上缘的距离宜按下式计算：

　　(5.2.3)

　　式中：D—坡顶截水沟下缘至修复坡面上缘距离(m)，若计算值小于 3m 取 3m，若计算值大于 8m 取 8m;

　　η—多年平均年降水量相关系数，取0.95～0.90;

　　Ψ—边坡目标植被相关系数，纯草本群落取 0.8，草灌群落取 1.0，纯灌木群落取 1.2;

　　H—边坡垂直高度(m)，多级坡取最高一级边坡的垂直高度值;

　　α—边坡坡度(°);

　　β—坡顶集水区坡度(°)。

　　5.2.4 边坡截排水设计应符合现行国家标准《建筑边坡工程技术规范》GB 50330的有关规定。

　　5.3 坡面预处理

　　5.3.1 水泥基类生境构筑边坡分类时，地表出露物质为土壤基质、岩石基质、混凝土或浆砌块料基质时应分别划归为土质边坡、岩质边坡、人工硬化边坡，其他情况均应划归为土石混合边坡。

　　5.3.2 坡面预处理应符合下列规定：

　　1 应清除浮土、松石、浮根等易坠落物;

　　2 土质边坡除了必要的坡面整理外，不需要其他处理;

　　3 坡率 1 ：1.0~1:0.5 且完整性较好的岩质边坡，可在坡面设置植生穴。植生穴应为俯穴，间距宜为 1m~2m，深度宜为 0.2m~0.3m，穴口面积不宜小于 0.04m2;

　　4 土石混合边坡应采用土壤充填、洒水沉降等方式减小松散块料间空隙， 并确保坡体稳定;

　　5 混凝土硬化边坡应在坡面设置植生孔。植生孔应贯穿混凝土护面层， 间距宜为 1m~2m，孔口面积不宜小于 0.015m2。植生孔应设置在混凝土层内的钢筋网间，且应为俯孔;

　　6 开挖边坡如存在反坡或凹陷大于 0.2m 的较大凹陷坡面，宜采取削坡或填充等方式进行预处理。

　　5.4 加筋系统

　　5.4.1 坡率不小于 1:1.25 的边坡应设置加筋系统，加筋系统宜由挂网、锚固件与植生棒组成，坡率小于 1:1.25 的边坡可不设置加筋系统。加筋系统设置宜符合下列要求：

　　1 加筋系统施工时，应先安装锚固件与植生棒，再铺设挂网;

　　2 挂网与锚固件、挂网与植生棒、挂网与挂网之间均应采用扎丝绑扎牢固;

　　3 若边坡治理设计有锚杆、挂网等防护结构时，可考虑兼作加筋系统。

　　5.4.2 挂网材料应符合下列规定：

　　1 可选用活络金属网、柔性塑料网或植物纤维网， 塑料网和植物纤维网适用于平滑的缓坡，坡体表层粗粒多、凹凸不平的坡面宜采用金属网。岩质边坡、人工硬化边坡不应使用植物纤维网;

　　2 活络金属网料丝直径不应小于 2.0mm，机编活络铁丝挂网应过塑或镀锌防腐;柔性塑料网可采用双向土工格栅等材料，最大拉伸力不应小于 6.0kN/m，且抗老化性不应低于 10 年;植物纤维网最大拉伸力不应小于6.0kN/m;

　　3 相邻挂网搭接宽度宜为 100mm～150mm;

　　4 坡率小于 1:0.75 边坡的挂网网目不宜大于 70×70mm，坡率不小于 1:0.75的挂网网目不宜大于 50×50mm。

　　5.4.3 铺设网筋系统应符合下列规定：

　　1 施工之前，应清除坡面所有松动石块及其它杂土，确保坡面平整;

　　2 铺设时，应将剪裁好的网整理成卷，从上而下顺坡铺设，并保证网垫与坡面之间的密切接触。为确保网垫不沿坡面滑动， 应在网垫两头开挖布设沟槽并保证足够的反压量，网垫在沟槽内的埋深应大于 400mm 并充分压实;

　　3 挂网距离坡面宜为生境基材基层喷植厚度的 1/2~2/3。

　　5.4.4 锚固件材料及间距应符合下列规定：

　　1 应选用热轧带肋钢筋，土质边坡可选用木桩;

　　2 坡率小于 1:0.75 边坡的钢筋直径不应小于 14mm，坡率不小于 1:0.75 且小于 1:0.5 边坡的钢筋直径不应小于 16mm，坡率不小于 1:0.5 且不大于 1:0.1 的钢筋直径不应小于 18mm;

　　3 热轧带肋钢筋应进行除锈、防腐处理;

　　4 锚固件间距坡口线处不应大于 0.5m;坡率小于 1:0.75 边坡坡内不应大于1.5m，坡率不小于 1:0.75 边坡坡内不应大于 1.0m;人工硬化边坡、完整性较好的岩质边坡，每平方米面积内锚固件数量不应少于 1 根;

　　5 锚固件植入边坡长度不应小于0.3m，且应确保挂网与生境基材的稳固;

　　6 锚固件应安装稳固，出露坡面长度应同基层喷植厚度一致，与上坡面的夹角应为锐角;

　　7 锚固钢筋及钢筋网对于坡率小于 1:0.75 时，可采用镀锌或“除锈+防锈底漆+金属防锈面漆”处理;对于坡率不小于 1:0.75 时，宜环氧树脂涂层防腐;

　　8 锚固件植入边坡长度不应小于 0.3 m，且应确保挂网与植水泥土的稳固。

　　5.4.5 植生棒应符合下列规定：

　　1 植生棒宜为圆截面，直径应为 60mm~80mm ，最大拉伸力不应小于

　　15.0kN/m，抗老化性不应小于 3 年;

　　2 植生棒内土壤充填饱满度不应低于95%;

　　3 植生棒宜沿坡面横向布设，间距宜为 1.0m~1.5m，且应采用锚固件固定;

　　4 有景观效果要求的边坡，植生棒应按景观设计选用植物种子及布设。

　　5.5 植物遴选

　　5.5.1 植物筛选应遵循下列原则：

　　1 应遵循适地适种的原则，宜按照《广东省林业局关于印发<广东省主要乡土树种名录> 的通知》，优先选用乡土护坡植物，不应使用外来入侵植物;

　　2 应结合所调查的基本资料，选择抗逆、繁殖、改良土壤和固土能力强的植物;

　　3 应符合生态性、可持续性和低维护的原则;

　　4 在满足安全生态的基础上，可结合景观要求选择观赏性较好的植物;

　　5 对岩质边坡和人工硬化边坡，尤其是坡率 1:0.5~1:0.1 的边坡，不宜选用冠幅较大的灌木，宜选用与生境基材相适应的的根系发达低矮灌木和草本、藤本植物。

　　5.5.2 植物种苗预处理应满足下列要求：

　　1 植物种子应进行纯净度、发芽率、千粒重现场试验与检验， 其检验方法应

　　符合现行国家标准《林木种子检验规程》GB 2772 的有关规定;

　　2 应对植物种子进行消毒、浸种，必要时应进行破壳处理;

　　3 非容器苗木进场移栽前，应按现行行业标准《园林绿化工程施工及验收规范》CJJ 82 进行假植;

　　4 苗木外观应检验根系、株型、病虫害等状况。

　　5.5.3 植物种子播种量宜按下列公式计算：

　　(5.5.3- 1)

　　(5.5.3-2)式中：A—总播种量(g/m2);

　　Ai—单播时播种量(g/m2);

　　ki—混播比例(%)，∑k=1，根据植物配置方案以及要求、气候条件、边坡特征、景观要求等综合确定;

　　N—单播时单位面积播种籽数(粒/m2);

　　Zi—单种植物种子千粒重(g);

　　Ri—单种植物种子喷植损失率(%)，种子千粒重小于 0.5g 取 5%，种子千粒重 0.5g～1.0g 取 10%，种子千粒重 1.0g～5.0g 取 15%，种子千粒重大于 5.0g 取20%;

　　Ci—单种植物种子纯净度(%);

　　Fi—单种植物种子发芽率(%);

　　Ci 和 Fi 检验方法应按现行国家标准《林木种子检验规程》GB 2772 的相关规定执行。

　　5.5.4 植物配置应符合下列要求：

　　1 植物配置宜按项目周边天然植被的群落结构，进行生态景观构造;

　　2 植物配置应结合边坡坡顶、坡脚、平台、坡面四个部位进行针对性整体设计：

　　1)坡顶可根据周边植被情况设置水源涵养林，以保持山体植被的连续;

　　2)坡脚碎落台可根据宽度进行草灌乔藤配置，当碎落台宽度不大于 1m 时，可在碎落台种植草本、灌木或吸附藤本植物; 当平台宽度大于 1m 时，可在碎落台种植草本、灌木、乔木或吸附藤本植物;

　　3)平台可根据宽度进行草灌藤配置，当平台宽度不大于 2m 时，可在排水沟外侧种植灌木或垂吊藤本植物;当平台宽度大于 2m 时，在排水沟内侧种植槽及外侧均可种植灌木或攀缘藤本植物;

　　4)坡面应根据所处环境进行合理配置。根据所处环境，边坡主要分山地边坡、河岸边坡和滨海岸坡。其中山地边坡坡率不大于 1:0.5 时，宜按草、灌、藤进行配置，坡率大于 1:0.5 时，宜按草、藤进行配置;河岸边坡和滨海岸坡不大于 1:1.0 时，宜按草、灌、藤进行配置， 坡率大于 1:1.0 时，宜按草、藤进行配置。

　　3 土质边坡和土石混合边坡宜选用根系发达的植物种类;

　　4 岩质边坡可在植生穴内栽种低矮灌木或藤本植物，植生穴内植物习性宜兼顾攀缘性与垂吊性;

　　5 人工硬化边坡可在植生孔内栽种低矮灌木或藤本植物，植生孔内植物习性宜兼顾攀缘性与垂吊性;

　　6 边坡坡面植物配置可参考附录 E。

　　5.6 景观营造

　　5.6.1 景观营造应结合区域城市设计或景观风貌控制要求，宜与项目周边景观生态和当地人文环境相协调。

　　5.6.2 景观营造应与边坡立地条件相适应。

　　5.6.3 景观营造宜充分考虑生态要求，利用植物进行复层绿化，同事兼顾季相变

　　化，构建稳定的生态景观。

　　5.6.4 根据景观视线分析，对重要节点可结合其他造景元素进行重点设计。

　　5.6.5 采用植生棒进行景观营造应符合下列要求：

　　1 根据景观需求，宜利用植生棒的柔性特点营造不同图案景观;

　　2 有时限要求时，植生棒内的种子应进行催芽预处理。

　　5.6.6 采用植生孔进行景观营造应符合下列规定：

　　1 根据景观需求，宜利用植生孔营造点式景观;

　　2 宜选取 1 年~2 年容器苗;非容器苗定植前应对根系进行适当修剪，去除断根、劈裂根、病虫根和过长根;

　　3 苗木定植时应按景观要求对枝叶进行适当修剪。

　　5.7 生境基材配制

　　5.7.1 生境基材分为基层和面层，两者应分别配制。基层配制， 宜由土壤、水泥、生境基材改良剂、有机肥、生境基材有机料和水拌合而成; 面层配制，应在基层配制料中添加植物种子拌合而成。

　　5.7.2 以土壤用量为基准，水泥、生境基材改良剂、有机肥、生境基材有机料应符合表 5-2 规定，确保 28d 生境基材 pH 值不大于 9。

　　表 5-2 不同坡率类型水泥基类生境基材推荐配合比表

　　5.8 生境基材喷植

　　5.8.1 面层喷植厚度应控制在 20mm~30mm。

　　5.8.2 基层喷植厚度应符合下列规定：

　　1 基层宜多次喷植完成，基层喷植厚度应不小于表 5-3 的规定;

　　表 5-3 基层喷植厚度

　　2 深圳市主要边坡类型水泥基类生态修复方案详见附录 F。

　　5.8.3 生境基材喷层应完全覆盖种植无纺布。

　　5.8.4 当生境基材需覆盖格构梁等支护结构时，覆盖厚度不宜小于 8cm 。

　　5.9 养护要求

　　5.9.1 生境基材喷植施工完毕后，应进行 60d 的苗期养护管理。当温度低、雨量少时，苗期养护管理时间可适当延长。

　　5.9.2 苗期养护管理工作内容应包括坡面覆盖、灌溉、病虫害防治、苗木补植、局部缺陷修补等。

　　6 施工

　　6.1 一般规定

　　6.1.1 施工前应理解设计意图、生态修复的方法及要求， 掌握现场施工及质量控制要点，对现场施工影响范围内的管线分布情况、建(构)筑物、附着物进行了解和保护，制定详尽的施工组织设计，合理安排施工工期，并做好现场技术交底工作。

　　6.1.2 在施工过程中，若发现实际地质情况与岩土工程勘察报告出入较大时，应及时联系设计单位进行动态设计，修正设计方案。

　　6.1.3 施工前应根据第 5.7 条的规定做好生境基材配制设计，宜选取典型坡段进行试验，试验段不宜小于 80m2，通过试验段确定最佳配合比、施工方法和施工工艺。

　　6.2 施工准备

　　6.2.1 施工单位进场前，应结合工程的主要特点，调查周边料源分布、交通条件和场地环境;进场后应按照合同文件的规定，开展料场、设备场地等临时施工设施的建设;现场材料应有序堆放，优化设备布置空间，采用合理的运输工具，避免和减少二次转运。

　　6.2.2 施工前应根据施工图设计要求和生境基材配制要求进行现场验证，并通过现场喷播和工艺性试验，确定现场喷播施工的配合比及施工工艺要求等。

　　6.2.3 喷射施工现场，应做好下列准备工作：

　　1 应拆除喷射施工作业区的障碍物;

　　2 采用人工喷射，当水平喷射的高度超过 1.5m，或竖向喷射的高度超过 3m时，应搭设工作台架，工作台架外缘应设有栏杆;

　　3 采用人工喷射，当水平喷射的高度超过 1.5m，或竖向喷射的高度超过 3m时，且现场条件所限无法搭设工作台架时，可采用座板式单人吊具进行半悬吊作业。座板式单人吊具半悬吊作业应使用具有防坠功能沿坡面自上而下移动的

　　无动力载人用具，工作绳固定在坡顶挂点装置上沿作业面敷设、下降器安装其上且必须有可靠的防坠措施;

　　4 座板式单人吊具作业人员应配备且能正确、熟练使用安全保险绳和防坠器。安全保险绳和防坠器禁止两人或多人同时使用;

　　5 应确保喷射设备司机与喷射手之间的联系畅通;

　　6 喷射作业区应有良好的通风和足够的光线;

　　7 应埋设控制喷射水泥基类生境基材厚度的标志，其纵横间距宜为 1.0m~ 1.5m;当设有锚杆时，可用锚杆露出坡面的长度作为控制喷层厚度的标志。

　　6.2.4 边坡工程施工前准备工作应符合下列规定：

　　1 新开挖的岩石边坡应选择合适的开挖方式，以减少对坡面的损伤及获得相对平整的喷射面。自然边坡应将基岩面整平，并将表面浮石、浮渣等覆盖物清除干净，坡面每平方米凹凸度应平均在 100mm，最大不超过 200mm;

　　2 岩石边坡喷射前应用高压水冲洗岩面，对遇水易分解、泥化的岩层则应用压缩空气吹除岩面上的浮渣和灰尘;

　　3 土层边坡喷射前应清除坡面浮土、杂草等松散物并将坡面压实;

　　4 应按设计要求做好边坡的排水沟和泄水孔;

　　5 边坡表面喷射前应保持湿润。

　　6.3 施工要点

　　6.3.1 生境基材干拌料(干喷施工)工艺宜符合下列规定：

　　1 搅拌站必须严格控制材料设计配合比;生境基材原材料的允许偏差应符合下列规定：水泥、添加剂：±1%;土壤：±2%;有机物料：±1%;

　　2 装料顺序：先倒土壤，再倒水泥、改良剂， 最后倒有机质和有机肥。拌制生境基材干混合料宜优先采用强制式搅拌机。无条件时，亦可用自落式搅拌机。生境基材干混合料应充分搅拌，使生境基材的各种组成材料混合均匀;采用强制式搅拌机搅拌应严格控制搅拌时间为 120~160s，若采用自落式搅拌机减半控制

　　搅拌时间为 160~240s，确保拌合物搅拌均匀。

　　6.3.2 生境基材湿拌料(湿喷施工)工艺应符合下列规定：

　　1 搅拌站必须严格控制材料设计配合比;宜按适量水、土壤、有机肥、生境基材有机料、化学纤维、水泥、生境基材改良剂的顺序投放，边投放边搅拌，并根据需求补加水;拌制面层还应投放植物种子;

　　2 全部材料投放完毕，应继续拌制 10min~15min;

　　3 用水量应保证边坡固植土喷植在坡面不散落不流淌不扬尘。

　　6.3.3 水泥基类生境基材喷植应符合下列规定：

　　1 水泥基类生境基材喷植前应洒水浸润坡体，使坡面湿润;

　　2 喷枪口出口压力不应低于 1.6MPa;

　　3 面层喷植时，基层应保持湿润;

　　4 所拌制的边坡生境基材，应在 4h 内喷植完毕;

　　5 喷植应均匀，重点关注坡面的凹凸及死角部位，防止漏喷;

　　6 风速大于 5 级或降雨强度大于 10mm/h 时不宜喷植施工。

　　6.3.4 干喷法向喷头供水应满足下列要求：

　　1 供水应保证喷头处的水压不小于 0.15MPa，喷头用水量应保证喷射基材聚集，不飞扬;

　　2 当常用供水系统的水压不能满足喷射要求时，可用水泵或压力水箱向喷头供水，水泵应有回水装置。

　　6.4 养护管理

　　6.4.1 生境构筑坡面可采用喷灌、微喷灌、滴灌等灌溉方法，可根据边坡规模采用人工灌溉、自动化灌溉、无人机智慧灌溉等方式。

　　6.4.2 灌溉管材、结构布局应符合现行国家标准《灌溉与排水工程设计标准》GB 50288 和《管道输水灌溉工程技术规范》GB/T20203 的有关规定。

　　6.4.3 灌溉水的水质应符合现行国家标准《农田灌溉水质标准》GB 5084 的有关规定，必要时应进行过滤及防堵塞处理。

　　6.4.4 生境构筑坡面灌溉宜将浇水、施肥、喷洒药剂防治病虫害等工作相互结合。

　　6.4.5 灌溉工作应满足下列要求：

　　1 根据植物生长需求，结合降雨、坡面蒸发情况确定灌溉时间和水量;

　　2 灌溉应根据植物生长需求遵循适量、均匀的原则， 应少而慢，避免大水浇 灌，灌水速度不应超过基材的有效的吸水速度;并且遵循“不干不浇，浇则浇透”的原则;

　　3 夏季和早秋应避免在午后强烈的阳光下灌溉，夏季亦应避免傍晚灌溉;

　　4 养护的边界条件：以营造了稳定的灌木群落为止，以抵御不利因素风险，结合施工点时间进行动态调节养护时间。

　　6.4.6 灌溉指标应符合表 6-1 的有关规定。

　　表 6-1 灌溉指标

　　6.4.7 坡面覆盖应符合下列规定：

　　1 覆盖物可为无纺布、抑尘网、遮阳网等;

　　2 坡面覆盖应在面层喷植完毕后 2h 内进行;

　　3 覆盖物应铺设牢固，同坡面接触紧密;

　　4 坡面喷植施工后 4h 内，如遇台风天气，应加盖易降解的塑料薄膜。

　　6.4.8 苗期应每天巡检边坡一次，检查内容应包括坡面植被水分、植物种子发芽或苗木成活、病虫害、生境基材稳定状况等。

　　6.4.9 病虫害防治应符合下列规定：

　　1 应加强病虫害检查，发现病虫害应及时采取防治措施;

　　2 宜根据病虫害疫情，采取生物措施、物理措施和化学措施对症防治;

　　3 化学防治应选用高效、低毒、对天敌较安全的药剂， 药剂使用时应严格按照说明书执行。

　　6.4.10 当发现苗木死亡时，应及时补植。

　　6.4.11 局部缺陷修补应符合下列规定：

　　1 当发现基材秃斑或脱落时，应查明原因，制定措施，并及时修补;

　　2 当局部缺陷面积不超过 10m2 时，可人工补种或移栽苗木;

　　3 当局部缺陷面积超过 10m2 时，应先清除相应部位浮渣，进行二次喷植。

　　6.4.12 当苗期养护管理完成后，草本植物应进行不少于 240d 的生长期养护管理，木本植物进行不少于 2 年的生长期养护管理。特殊情况时， 生长期养护管理时间可适当延长。

　　6.4.13 生长期养护管理工作内容应包括灌溉、病虫害防治、苗木补植、局部缺陷修补等。

　　6.4.14 生长期应每两周巡检边坡一次，检查内容应包括坡面植被水分、植物生长、病虫害、生境基材稳定状况等。

　　6.4.15 台风极端天气后应加强巡视，宜采用修枝、加固等方法消除隐患。

　　7 质量检验及工程验收

　　7.1 质量检验

　　7.1.1 采购材料时，应检查出厂证、产品合格证;采购植物种子时，应检查其产地、品种、储存质量、保存时间及检验(检疫)合格证;采购苗木植株时，应检查其品种、规格、外观并符合设计要求;采购灌溉给排水管材、设备及配套电力工程材料时，应参照市政工程有关规范的要求进行质量检验、验收。

　　7.1.2 材料进场后、使用前应进行批次随机抽样检验，并形成检验报告。主要材料检验记录内容及格式应符合本标准附录 B 的规定。

　　7.1.3 材料检验批及取样方法应符合下列规定：

　　1 客土每 600m3 或 3000m2 为一检验批，随机取样 5 处，每处 100g 经混合组成一组试样，不足一批的计为一批;

　　2 原状土在同一区域每 3000m2 为一检验批，随机取样 5 处，每处取样 100g混合后组成一组试样，不足一批的计为一检验批;

　　3 生境基材每 3000m2 为一检验批，应随机取样 5 次，每次取 100g 混合后组成一组试样，不足一批的计为一检验批;

　　4 每配置生境基材 3000m2 所使用的水泥、改良剂、有机肥、有机料、化学纤维、水等材料为一检验批，不足一批的计为一检验批，取样方法应符合相关规范要求;

　　5 非连续供应的材料应按每供应批次单独检验。

　　7.2 工程验收

　　7.2.1 工程验收范围包括边坡上喷射的生境基材、加筋系统、所种植的乔木、灌木、地被、草坪及灌溉系统等内容。

　　7.2.2 工程验收分为中间验收和整体验收，整体验收应在所有中间验收完成后进行。

　　7.2.3 施工单位应在工程验收前完成自检，确保施工成果符合设计要求和有关规

　　范，技术资料齐全并完成相关准备工作。

　　7.2.4 工程验收前应保证工程使用的主要原材料、成品、半成品、配件、器具和设备必须具有质量合格证明文件，符合国家现行技术标准及设计要求。植物材料、工程物资进场时应做检验、验收，并经监理工程师核查确认，形成相应的检验、验收记录。

　　7.2.5 中间验收应按检验批、分项工程、分部工程的顺序进行。工程分项和分部工程分类见表 7-1。

　　表 7-1 中间验收分项和分部工程分类表

　　7.2.6 中间验收后，应及时填写中间验收单，主要分部分项工程质量验收单的内容及格式应符合本标准附录 C 的规定。

　　7.2.7 整体验收宜分为工程竣工验收与保修终止验收。工程验收单应符合本标准附录 D 的规定，检验项目的检验方法宜现场目测与样方评测相结合。

　　7.2.8 工程验收后，建设单位应将有关文件和技术资料归档。

　　附录 A 基本资料记录内容及格式

　　表 A.0.1 边坡状况记录内容及格式

　　注：1 边坡类型指土质边坡、岩质边坡、土石混合边坡、人工硬化边坡。

　　2 不良土质指松散回填土、砂性土、软土等抗雨水侵蚀性或稳定性较差的土层。

　　表 A.0.2 其它设施记录内容及格式

　　注： 其它设施主要包括边坡施工影响范围内的管线分布情况、建(构)筑物、附着物、边坡监测数据。

　　表 A.0.3 植物群落特征记录内容及格式

　　注：生长状况指乔、灌、草的天然搭配，生长期及覆盖率等。

　　表 A.0.4 水源资料记录内容及格式

　　注：1 主要勘察自来水、井水、河湖水三类水源。

　　2 距离指水源取水点与边坡所在点的路径长度。

　　3 落差指水源取水点与边坡坡顶之间的高差。

　　4 取用成本以到场价格计量。

　　表 A.0.5 土壤资料记录内容及格式

　　注：取用成本以到场价格计量。

　　表 A.0.6 天然有机料资料记录内容及格式

　　注：1 主要勘察秸秆、谷糠、锯末、糟粕四类天然有机物料。

　　2 可获取量指以项目点为中心，半径 30km 范围内的可获取量。

　　3 取用成本以到场价格计量。

　　附录 B 主要材料检验记录内容及格式

　　表 B.0.1 土壤验收记录内容及格式

　　表 B.0.2 水泥验收记录内容及格式

　　表 B.0.3 生境基材改良剂验收记录内容及格式

　　表 B.0.4 有机肥验收记录内容及格式

　　表 B.0.5 挂网验收记录内容及格式

　　注：1.网孔尺寸满足第 5.4.2 条。

　　2.岩质边坡若原设计有主动防护网，可考虑生境基材挂网与主动防护网两网合一。

　　表 B.0.6 植物验收记录内容及格式

　　附录 C 中间验收单

　　表 C.0.1 坡面预处理验收单

　　表 C.0.2 加筋系统验收单

　　表 C.0.3 灌溉系统验收单

　　表 C.0.4 生境基材配制与喷植验收单

　　注：厚度包括面层、基层喷植厚度及加筋系统覆盖状况。

　　附录 D 工程验收单

　　表 D.0.1 工程竣工验收单

　　注：等级得分采用加权平均法。

　　表 D.0.2 保修终止验收单

　　注：指标评定采用百分制，等级得分采用加权平均法。达标率指乔木、灌木、地被、草坪等被检目标分别达到相应要求的植株数(或面积)占总株数(或总面积)的百分比。

　　附录 E 坡面推荐植物名录

　　附录 F 主要边坡类型水泥基类生态修复方案

　　F.0.1 水泥基类边坡生态修复大样图(A 型) (注：适用于自然稳定的土质边坡、土石混合边坡)

　　F.0.2 水泥基类边坡生态修复大样图(B 型)

　　(注：适用于锚杆格构梁加固的土质边坡、土石混合边坡)

　　F.0.3 水泥基类边坡生态修复大样图(C 型) (注：适用于人工硬化边坡和较完整的岩质边坡)

　　F.0.4 较碎裂岩质边坡水泥基类生态修复设计方案

　　(注：适用于较碎裂的岩质边坡)

　　本标准用词说明

　　1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：

　　1) 表示很严格，非这样做不可的：

　　正面词采用“必须 ”，反面词采用 “严禁 ”

　　2) 表示严格，在正常情况下均应这样做的：

　　正面词采用“应 ”，反面词采用 “不应 ”或“不得 ”
