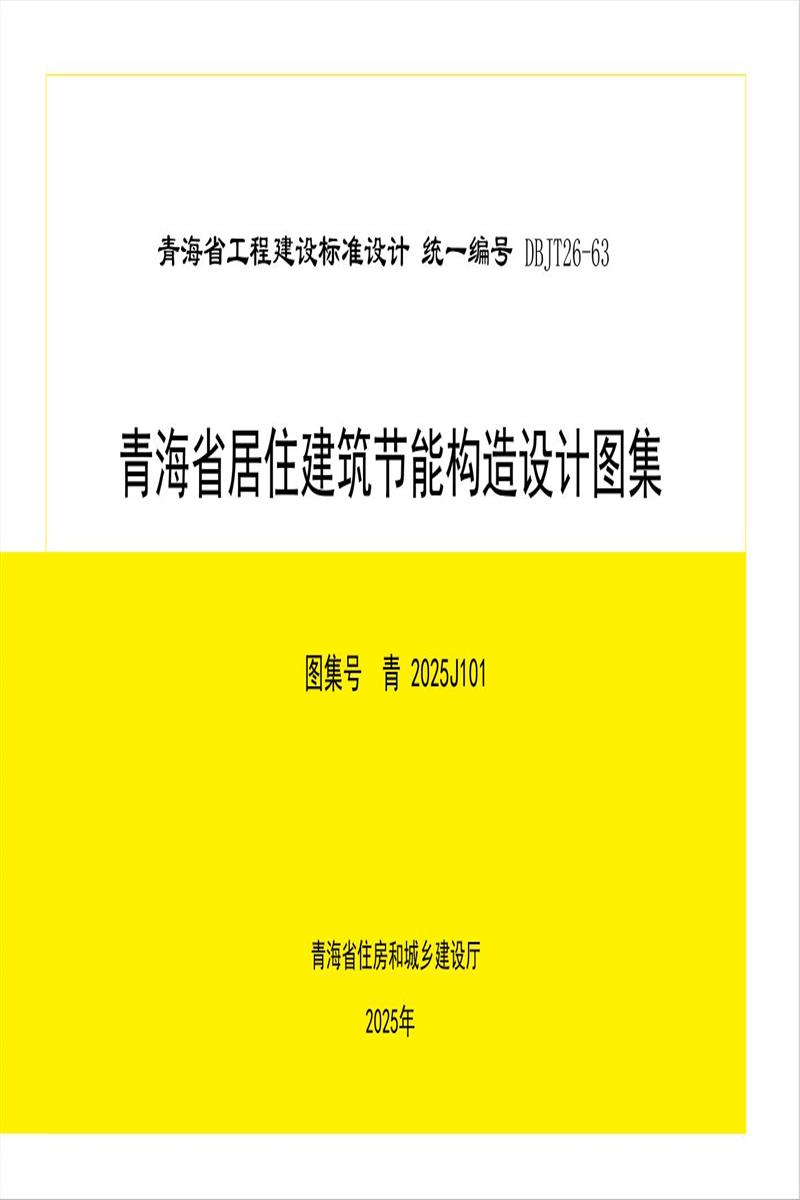

青海省工程建设标准设计 统一编号 DBJT26-63
青海省居住建筑节能构造设计图集
图集号 青 2025J101
青海省住房和城乡建设厅
2025年
青海省工程建设标准设计
青海省居住建筑节能构造设计图集
主编单位： 西安建筑科技大学设计研究总院有限公司
参编单位： 基准方中建筑设计股份有限公司
青海省建筑勘察设计研究院股份有限公司
中国电建集团西北勘测设计研究院有限公司
西安建筑科技大学
中国建筑第四工程局有限公司
批准部门： 青海省住房和城乡建设厅
实施日期： 2025年04月01日
《青海省居住建筑节能构造设计图集》
本图集编制人员:
姚 慧 赵 龙 张 玥 孔令洁 高玉霞
胡东祥 樊春雷 张小芊 王 青 令狐延
陈景衡 王晓彤 王 纯 张东峰 沈雪婷
本图集审查人员:
刘秀敏 杨京堂 王亚峰 杨慧玲 姜 涛
张佩琪 庾汉成 李海生
主编单位联系地址及电话:
西安建筑科技大学设计研究总院有限公司
联系电话：029-82203388
地址：西安市碑林区雁塔路13号
邮 编：710055
姚 慧
青海省居住建筑节能构造设计图集
批准文号：青建设[2025]44号
统一编号：DBJT26-63
图 集 号：青2025J101
实施日期：2025年04月01日
批准部门：青海省住房和城乡建设厅
主编单位：西安建筑科技大学设计研究总院有限公司
参编单位：基准方中建筑设计股份有限公司
青海省建筑勘察设计研究院股份有限公司
中国电建集团西北勘测设计研究院有限公司西安建筑科技大学
中国建筑第四工程局有限公司
主编单位负责人：
主编单位技术负责人：
技 术 审 定 人：
设 计 负 责 人：
审核
赵 龙
校对
高玉霞
设计
目 录
薄抹灰保温板外墙转角节点做法(一) 23
薄抹灰保温板外墙转角节点做法(二) 24
薄抹灰双层保温板搭接排版示意图 25
薄抹灰保温板窗口节点做法 26
浆料保温系统
浆料保温外墙转角节点做法 27
浆料保温窗口节点(涂料) 28
浆料保温窗口节点(面砖) 29
目录 1
编制说明 3
通用节点
保温板排板示意图 18
保温板排板与固定件布置图 19
托架安装示意图 20
托架建议选用表 21
薄抹灰保温系统
薄抹灰保温板外墙保温做法 22
高玉霞
制图
图名
目录
图集号
青2025J101
页 次
1
姚 慧
目 录
平屋顶檐沟保温做法 45
坡檐及坡屋面檐沟保温做法 46
女儿墙保温做法 47
管道出屋面保温节点做法 48
屋面设备基础、出屋面门洞口保温做法 49
屋面变形缝保温做法 50
其 它
外墙变形缝保温做法 51
外墙防火隔离带做法 52
地下室外墙保温做法 53
外墙外保温散水做法 54
周边地面保温做法 55
架空或挑空楼板保温做法 56
混凝土雨棚保温做法 57
凸窗保温节点做法 58
雨水管固定件做法 59
保温装饰一体板保温系统
保温装饰一体板增强固定卡件 30
保温装饰一体板外墙保温做法 31
保温装饰一体板外墙转角节点做法 32
保温装饰一体板窗口节点做法 33
干挂幕墙保温做法
干挂幕墙外墙保温做法 34
装配式钢结构保温做法
钢结构内嵌型预制墙板保温做法(一) 35
钢结构内嵌型预制墙板保温做法(二) 36钢结构外挂型预制墙板保温做法(一) 37
钢结构外挂型预制墙板保温做法(二) 38梁柱构件外凸处保温做法 39钢结构柱间支撑处外墙保温做法 40
屋面保温做法
无隔汽层屋面做法 41
有隔汽层和倒置式屋面做法 42
停车屋面做法 43
内排水雨水口做法 44
审核
赵 龙
校对
高玉霞
设计
高玉霞
制图
图名
目录
图集号
青2025J101
页 次
2
编 制 说 明
1 编制依据
2 适用范围
3 编制内容
姚 慧
审核
赵 龙
校对
高玉霞
设计
高玉霞
制图
图名
编制说明
图集号
青2025J101
页 次
3
姚 慧
编 制 说 明
4 外墙保温防火设计要求
类型
建筑高度
保温材料
的燃烧性
能不低于
水平防火隔离带
住宅
H>100
A级
本图集适用100米以内居住建筑
27
B1级
当采用 B1、B2级的保温材料时，每层设置水平防火隔离带
H≤27
B2级
集体宿舍、公寓、多种功能组合建筑的住宅部分、养老院的居住用
房、幼儿园(含日托)、托儿所(含日托)等
-
A级
-
审核
赵 龙
校对
高玉霞
设计
高玉霞
制图
图名
编制说明
图集号
青2025J101
页 次
4
姚 慧
工程类别
防水
类别
工程防水使用环境类别
Ⅰ类
Ⅱ类
Ⅲ类
居住建筑
屋面
工程
甲类
年降水量P≥
1300
400≤年降水量P<
1300
年降水量P<
400
外墙
工程
甲类
年降水量P≥
1300
400≤年降水量P<
1300
年降水量P<
400
编 制 说 明
5 工程防水设计要求
防水等级
防水做法
防水层
屋面防水
卷材防水
防水涂料
平屋面
一级
不应少于3道
-
卷材防水层不应少于1道
二级
不应少于2道
-
卷材防水层不应少于1道
坡(瓦 )屋面
一级
不应少于3道
瓦为1道，应选
卷材防水层不应少于1道
二级
不应少于2道
瓦为1道，应选
不应少于1道，任选
审核
赵 龙
校对
高玉霞
设计
高玉霞
制图
图名
编制说明
图集号
青2025J101
页 次
5
姚 慧
名称
常用保温材料
薄抹灰保温系统
热固复合聚苯乙烯泡沫保温板
石墨模塑聚苯乙烯泡沫板
建筑岩棉板
硬质酚醛泡沫板
硬泡聚氨酯保温板
泡沫玻璃保温板
浆料保温系统
胶粉聚苯颗粒保温浆料
胶粉聚苯颗粒贴砌浆料
保温装饰一体板系统
热固复合聚苯乙烯泡沫保温板
石墨模塑聚苯乙烯泡沫板
建筑岩棉板
硬泡聚氨酯保温板
泡沫玻璃保温板
编 制 说 明
6 外墙保温系统组成及保温材料性能
项目
单位
性能要求
耐候性
外观
——
饰面无气泡、剥落、保护层无脱落、无渗水裂缝。
抹面层与保温层的拉伸粘接强度
MPa
≥0.10
抗冲击强度
普通型(P型)
——
建筑物二层以上墙面等不易受碰撞部位：3J级
加强型(Q型)
建筑物首层墙面以及窗口等易受碰撞部位：10J级
吸水量
g/m2
全部保护层的系统的吸水量均不得大于或等于500g/m2
耐冻融
30次冻融循环后，保护层无空鼓、脱落，无渗水裂缝;保护层与保护 层的拉伸粘结 强度不小于 0.1MPa，破坏部位应位于保温层。
热阻
m2.k/w
复合墙体热阻符合设计要求
抹面层不透水性
——
2h不透水
保护层水蒸气渗透阻
——
符合设计要求
审核
赵 龙
校对
高玉霞
设计
高玉霞
制图
图名
编制说明
图集号
青2025J101
页 次
6
姚 慧
编 制 说 明
材料名称
干密度(kg/m3)
导热系数 [W/(m ·k)]
蓄热系数 [W/(m2 ·k)]
严寒地区
燃烧性能
导热系数的
修正系数β
热固复合聚苯乙烯泡沫板
D热固复合聚苯乙烯泡沫板
0.040
1.20
B1级或B2级
G热固复合聚苯乙烯泡沫板
0.05~0.06
A级
石墨模塑聚苯乙烯泡沫板
18-22
0.036
1.20
B1级
建筑岩棉板
≥140
0.040
0.41~0.76
1.10(用于外墙)
A级
1.20(作为夹心浇筑在混凝土墙)
硬质酚醛泡沫板
硬质改性酚醛泡沫板
≥40
0.032
-
1.20
B1级
绝热用硬质酚醛泡沫板
45-120
0.034
0.040
硬泡聚氨酯保温板
硬泡聚氨酯保温板
≥35
0.024
0.29
1.10
B1级或B2级
喷涂硬泡聚氨酯保温板
1.30
泡沫玻璃保温板
98-180
0.045-0.068
0.65
1.20
A级
胶粉聚苯颗粒保温砂浆
保温砂浆
400
0.090
0.95
1.25
B1级或B2级
贴砌浆料
300
0.070
-
1.15
A级
审核
赵 龙
校对
高玉霞
设计
高玉霞
制图
图名
编制说明
图集号
青2025J101
页 次
7
姚 慧
检查项目
型性能要求
040级
密度(kg/m3)
标称密度35kg/m3~40kg/m3，密度允许变差为标称密度的±10%
压缩强度(MPa)
≥0.12
抗压强度(MPa)
/
导热系数[w/(m ·k)]
≤0.040
尺寸稳定性(%)
≤0.80
垂直于板面方向的抗拉强
度(MPa)
≥0.15
体积吸水率(%)
≤4
燃烧性能
B1级或B2级
编 制 说 明
名称
密度kg/m3
导热系数λ w/(m ·k)
导热系数的修正系数β
热阻
m2 ·k /W
钢筋混凝土
2500
1.74
1.0
加气混凝土砌块及板材
400
0.13
1.25
500
0.16
600
0.19
700
0.22
灰砂砖
1800
0.74
1.0
多孔砖
1400
0.58
1.0
190厚混凝土空心砌块
-
-
R=0.20(m2 ·k /W)
190厚陶粒空心砌块
-
-
R=0.78(m2 ·k /W)
190厚轻集料
混凝土空心
砌块
R=0.38(m2. ·k /W)
审核
赵 龙
校对
高玉霞
设计
高玉霞
制图
图名
编制说明
图集号
青2025J101
页 次
8
姚 慧
检查项目
型性能要求
050级
060级
密度(kg/m3)
标称密度140kg/m3~200kg/m3，密度允许偏差为标称密度的±10%
抗压强度(MPa)
≥0.15
≥0.20
导热系数[w/(m ·k)]
≤0.050
>0.050，且≤0.06
垂直于板面方向的抗拉强度(MPa)
≥0.10
≥0.12
体积吸水率(%)
≤10
燃烧性能
A级
编 制 说 明
检查项目
性能要求
岩棉条
TR15
TR10
TR7.5
压缩强度(kPa)
厚度<50mm，≥20;
厚度≥50mm，≥40
导热系数[W/(m ·K)]
≤0.046
≤0.040
尺寸稳定性(%)
≤1.0
垂直于板面方向的抗拉强度(kPa)
≥100
≥15
≥10
≥7.5
湿热抗拉强度保留率1(%)
≥50
横向2剪切强度标准值Frk(kPa)
≥20
-
横向2剪切模量MPa
≥1.0
-
吸水率(部分侵入)
(kg/m2)
24h
≤0.5
≤0.4
28d
≤1.5
≤1.0
质量吸湿率(%)
≤1.0
酸度系数
≥1.8
体积吸水率(%)
≤5
憎水率(%)
≥98.0
燃烧性能
A级
审核
赵 龙
校对
高玉霞
设计
高玉霞
制图
图名
编制说明
图集号
青2025J101
页 次
9
姚 慧
检查项目
性能要求
表观密度(kg/m3)
18~22
压缩强度(kPa)
≥100
导热系数[w/(m ·k)]
≤0.036
尺寸稳定性(%)
≤0.30
垂直于板面方向的抗拉强度(MPa)
≥0.10
体积吸水率(%)
≤3
燃烧性能
B1级
