　　ICS 49.030.20 V 20

　　HB 8345-2013

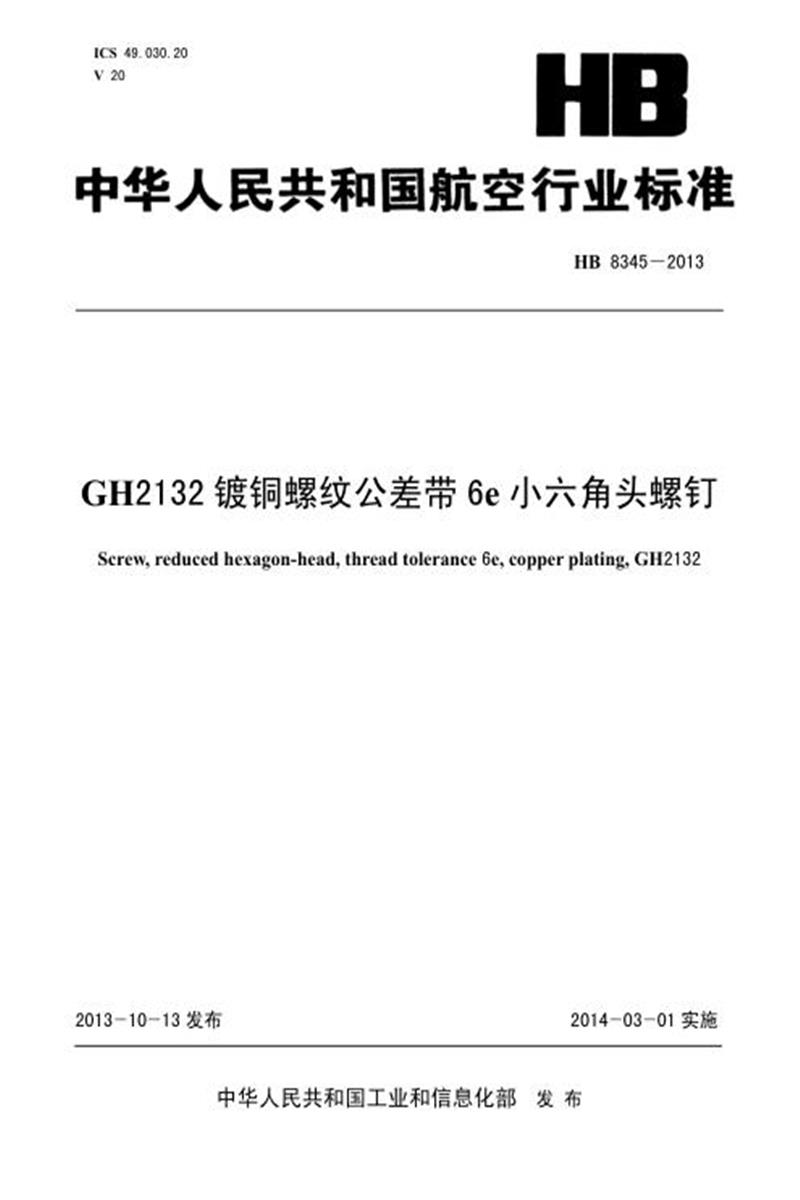

　　GH2132 镀铜螺纹公差带 6e 小六角头螺钉Screw, reduced hexagon-head, thread tolerance 6e, copper plating, GH2132

　　2013-10-13 发布 2014-03-01 实施

　　中华人民共和国工业和信息化部 发 布

　　前 言

　　本标准依据 GB/T 1. 1-2009 编写。

　　本标准由中国航空综合技术研究所归口。

　　本标准起草单位：中国航空综合技术研究所、沈阳发动机设计研究所。

　　本标准主要起草人：徐 良、楚亚春、季江宁。

　　GH2132 镀铜螺纹公差带 6e 小六角头螺钉

　　1 范围

　　本标准规定了 GH 2132 镀铜螺纹公差带 6e 小六角头螺钉(以下简称螺钉)的结构和尺寸。

　　本标准适用于 GH 2132 镀铜螺纹公差带 6e 小六角头螺钉。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 196-2003 普通螺纹 基本尺寸

　　GB/T 197-2003 普通螺纹 公差与配合

　　GJB 2611A-2006 航空用高温合金冷拉棒材规范

　　HB 5800-1999 一般公差

　　HB 5829-1999 普通螺纹收尾、肩距、退刀槽、引导及倒角

　　HB 5936-1986 零组件标印

　　HB/Z 61-1998 渗透检验

　　HB/Z 5069-1992 电镀铜工艺

　　HB 8316 900MPa 强度等级 GH2132MJ 螺纹螺栓和螺钉规范

　　AMS 5731 自耗电极熔炼、1800℉(982℃)固溶处理 15Cr-25.5Ni-1.2Mo-1.2Ti-0.006B-0.30V耐蚀耐热钢棒材、线材、锻件、管材和环件(Steel, Corrosion and Heat Resistant, Bars, Wire, Forgings, Tubing, and Rings 15Cr-25.5Ni-1.2Mo-1.2Ti-0.006B-0.30V Consumable Electrode Melted, 1800℉(982℃) Solution Heat Treated)

　　3 要求

　　3.1 螺钉的结构、尺寸和重量应符合图 1、表 1 和表 2 的规定。

　　a D1 ≈S。

　　图 1

　　3.2 标记示例：当 d=M8-6e ，L=20mm 时，为 HB 8345-8-20。

　　表 1 单位为毫米

　　表 2

　　3.3 其他技术条件应满足如下要求：

　　a) 材料：GH2132，按 GJB 2611A-2006，允许用进口材料 A286 代替，A286 按 AMS 5731;

　　b) 热处理后强度：σb ≥900MPa;

　　c) 表面处理：镀铜，按 HB/Z 5069-1992，镀层厚度 0.003mm～0.005mm;

　　d) 螺纹按 GB/T 196-2003、GB/T 197-2003，螺纹首尾按 HB 5829-1999;

　　e) 标印方法按 HB 5936-1986 进行永久性标印，标印内容包括标准件号和厂商代号等信息;

　　f) 按 HB/Z 61-1998 进行 100%荧光检验;

　　g) 一般公差按 HB 5800-1999;

　　h) 其余技术要求按 HB 8316。
