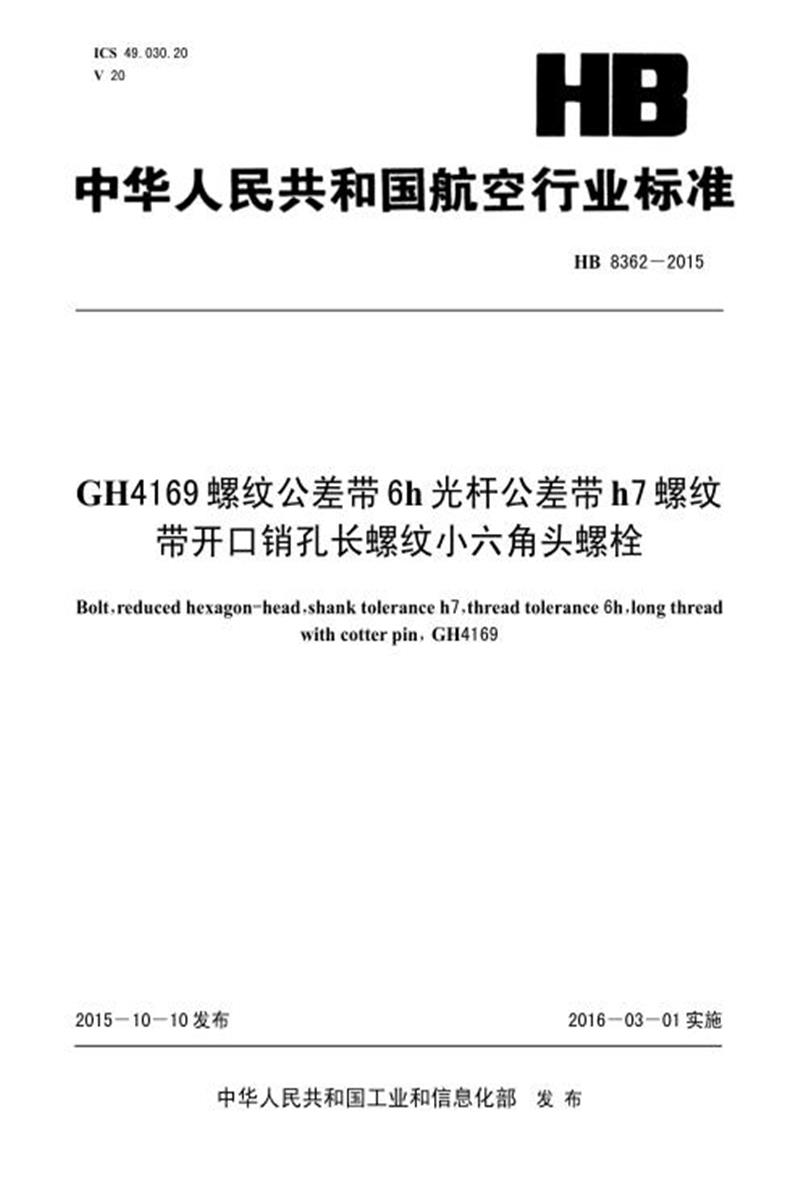

　　ICS 49.030.20 V 20

　　HB 8362-2015

　　GH4169 螺纹公差带 6h 光杆公差带 h7螺纹带开口销孔长螺纹小六角头螺栓

　　Bolt，reduced hexagon-head，shank tolerance h7，thread tolerance 6h，long thread

　　with cotter pin，GH4169

　　2015-10-10 发布 2016-03-01 实施

　　中华人民共和国工业和信息化部 发 布

　　前 言

　　本标准依据 GB/T 1.1-2009 编写。

　　本标准由中国航空综合技术研究所归口。

　　本标准起草单位：中国航空综合技术研究所、沈阳发动机设计研究所。

　　本标准主要起草人：徐 良、楚亚春、季江宁。

　　GH4169 螺纹公差带 6h 光杆公差带h7 螺纹

　　带开口销孔长螺纹小六角头螺栓

　　1 范围

　　本标准规定了 GH4169 螺纹公差带 6h 光杆公差带 h7 螺纹带开口销孔长螺纹小六角头螺栓(以下简称螺栓)的结构和尺寸。

　　本标准适用于 GH4169 螺纹公差带 6h 光杆公差带h7 螺纹带开口销孔长螺纹小六角头螺栓。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 196-2003 普通螺纹 基本尺寸

　　HB 5800-1999 一般公差

　　HB 5829-1983 普通螺纹收尾、肩距、退刀槽、引导及倒角

　　HB 5936-1986 零组件标印

　　HB 20231-2014 GH4169 抗应力断裂型 MJ 螺纹螺栓螺钉通用规范

　　HB/Z 61-1998 渗透检验

　　AMS 5662 自耗电极或真空感应熔炼、1775℉(968℃)固溶处理沉淀硬化 52.5Ni-19Cr-3.0Mo -5.1Cb-0.90Ti-0.50Al-18Fe 耐蚀耐热镍基合金棒材、锻件与环件(Nickel Alloy ， Corrosion and Heat Resistant ，Bars ，Forgings ，and Rings 52.5Ni-19Cr-3.0Mo-5.1Cb-0.90Ti-0.50Al-18Fe Consumable Electrode or Vacuum Induction Melted 1775℉(968℃)Solution Heat Treated ，Precipitation Hardenable)

　　3 要求

　　3.1 螺栓的结构和尺寸应符合图 1 和表 1、表 2 的规定，螺栓重量按表 3 的规定。

　　a D1 ≈S。

　　图 1

　　3.2 标记示例：当 d1=5mm ，L=16mm 时，HB 8362-5-16。

　　表 1 单位为毫米

　　表 2 单位为毫米

　　表 2(续) 单位为毫米

　　表 3

　　表 3(续)

　　3.3 其他技术条件应满足如下要求：

　　a) 材料：GH4169，允许用进口材料 Incone1718，Incone1718 按 AMS 5662;

　　b) 热处理后强度：σb ≥1275MPa;

　　c) 螺纹按 GB/T 196-2003;

　　d) 螺纹首尾按 HB 5829-1983;

　　e) 标印方法按 HB 5936-1986 进行永久性标印，标印内容包括标准件号和厂商代号等信息;

　　f) 按 HB/Z 61-1998 进行 100%荧光检验;

　　g) 一般公差按 HB 5800-1999;

　　h) 其余技术要求按 HB 20231-2014。
