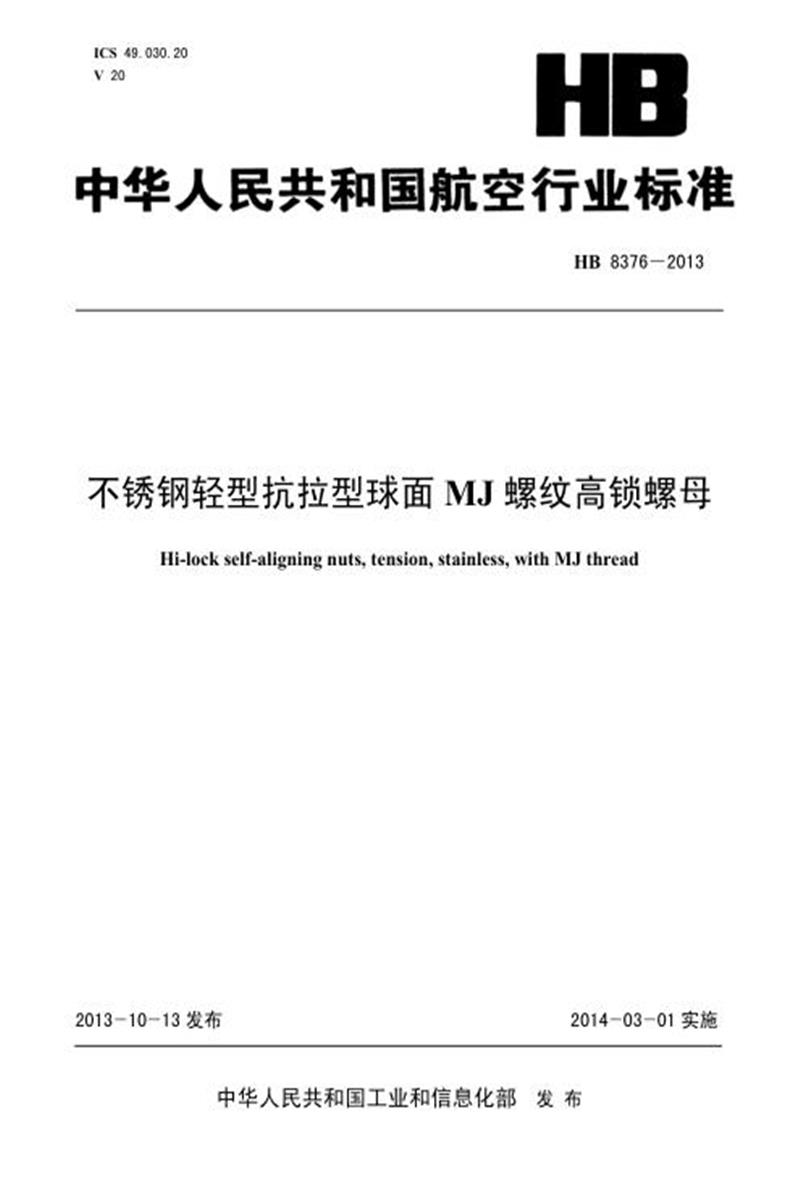

ICS 49.030.20 V 20
HB 8376-2013
不锈钢轻型抗拉型球面 MJ 螺纹高锁螺母
Hi-lock self-aligning nuts, tension, stainless, with MJ thread
2013-10-13 发布 2014-03-01 实施
中华人民共和国工业和信息化部 发 布
前 言
本标准依据 GB/T 1. 1-2009 编写。
本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、中国商飞上海飞机设计研究院、沈阳飞机设计研究所。
本标准主要起草人：侯 崑、郑建锋、张广来、张 辉。
不锈钢轻型抗拉型球面 MJ 螺纹高锁螺母
1 范围
本标准规定了不锈钢轻型抗拉型球面 MJ 螺纹高锁螺母的结构和尺寸。
本标准适用于不锈钢轻型抗拉型球面 MJ 螺纹高锁螺母。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GJB 3. 1A-2003 MJ 螺纹 第 1 部分：通用要求
GJB 3.2A-2003 MJ 螺纹 第 2 部分：螺栓和螺母螺纹的极限尺寸
GJB 52-1985 MJ 螺纹首尾
GJB 2892A-2008 高锁螺母通用规范
HB 5800-1999 一般公差
HB/Z 335-1999 紧固件二硫化钼干膜润滑剂涂覆工艺
HB/Z 5068-1992 电镀锌、电镀镉工艺
AMS 5640R - 1996 18Cr-9.0Ni 易切削耐腐蚀钢棒材 、丝材 和锻件(STEEL, CORROSION RESISTANT, BARS, WIRE, AND FORGINGS 18Cr-9.0Ni Free Machining)
AMS 5643P-1999 16Cr-4.0Ni-0.30(Cb+Ta)-4.0Cu 固溶热处理沉淀硬化的不锈钢钢棒材、丝材、锻件、管材和环形件(STEEL, CORROSION RESISTANT, BARS, WIRE, FORGINGS, TUBING, AND RINGS 16Cr-4.0Ni-0.30(Cb+Ta)-4.0Cu Solution Heat Treated, Precipitation Hardenable)
AMS-QQ-P-416C 镀镉(Plating, Cadmium(Electrodeposited))
3 要求
3.1 螺母的结构和尺寸见图 1、图 2 和表 1、表 2，性能见表 3。
说明：1——螺母。
2——垫圈。
图 1
3.2 标记示例：当 d=MJ5×0.8，涂二硫化钼干膜润滑时，HB ××××-5。
表 1 单位为毫米
注 1：在保证预紧力的前提下，断径槽处形状和尺寸 D 、K 由工艺自行确定。
注 2：在保证锁紧性能的前提下，收口参数由工艺自行确定。
图 2
表 2 单位为毫米
表 3
3.3 垫圈的结构尺寸见图 3 和表 4。
图 3
表 4 单位为毫米
3.4 其他技术条件应满足如下要求：
a) 材料：螺母材料 303 按 AMS 5640R-1996，垫圈材料 17-4PH 按 AMS 5643P-1999;
b) 表面处理：镀镉按 AMS-QQ-P-416C 或 HB/Z 5068-1992;
c) 润滑：涂二硫化钼型干膜润滑剂按 HB/Z 335-1999;
d) 螺纹按 GJB 3. 1A-2003、GJB 3.2A-2003，螺纹首尾按 GJB 52-1985;
e) 一般公差按 HB 5800-1999;
f) 其余技术要求按 GJB 2892A-2008。
