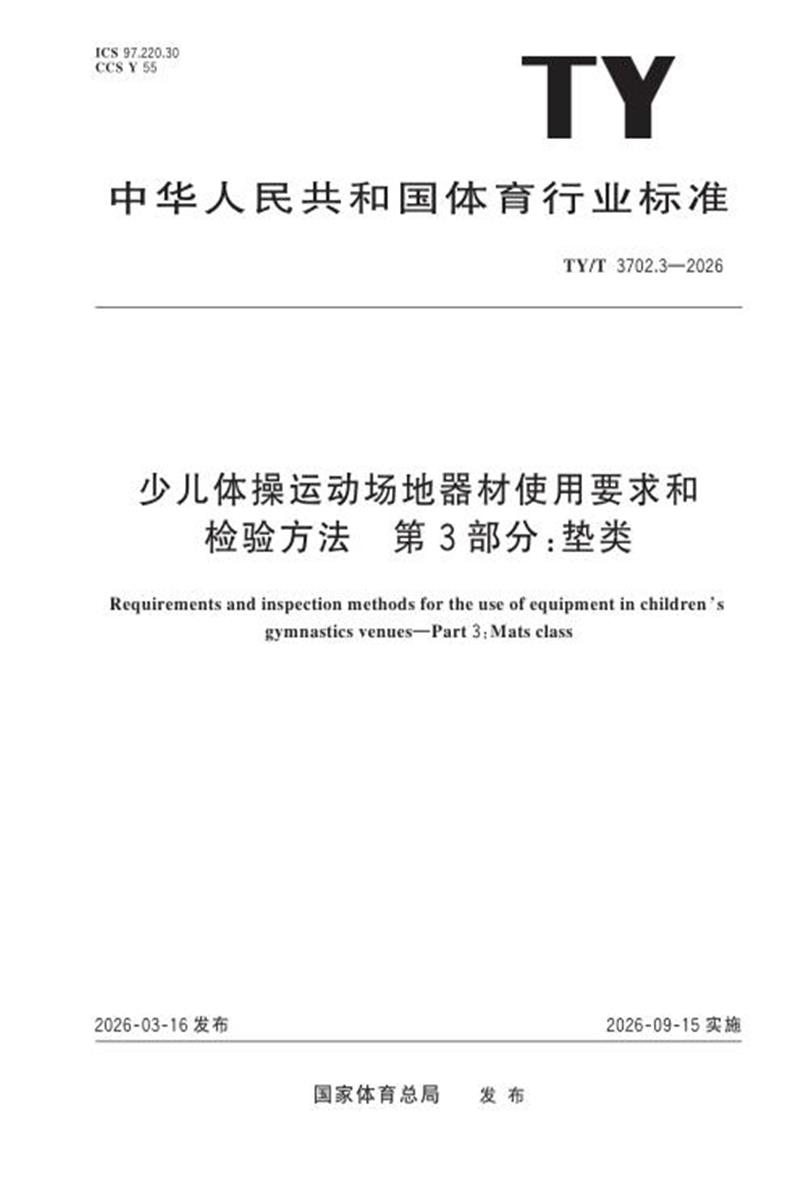

TY/T 3702.3-2026 少儿体操运动场地器材使用要求和检验方法 第3部分：垫类

　　中华人民共和国体育行业标准

　　TY/T 3702.3—2026

　　少儿体操运动场地器材使用要求和检验方法 第 3 部分：垫类

　　Requirements and inspection methods for the use of equipment in children ’s

　　gymnastics venues—Part 3：Mats class

　　2026⁃03⁃16 发布 2026⁃09⁃15 实施

　　国家体育总局 发 布

　　前 言

　　本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起草 。

　　本文件是 TY/T 3702《少儿体操运动场地器材使用要求和检验方法》的第 3 部分 。TY/T 3702 已经发布了以下部分：

　　——第 1 部分：通用要求;

　　——第 2 部分：配置要求;

　　——第 3 部分：垫类;

　　——第 4 部分：器械类;

　　——第 5 部分：跳跃类;

　　——第 6 部分：蹦床类;

　　——第 7 部分：辅助类 。

　　请注意本文件的某些内容可能涉及专利 。本文件的发布机构不承担识别专利的责任 。

　　本文件由国家体育总局体操运动管理中心和中国体操协会提出 。

　　本文件由国家体育总局归口 。

　　本文件起草单位：国家体育总局体操运动管理中心、中国体操协会、河北省产品质量监督检验研究院、北京奥康达体育产业股份有限公司 、泰山体育产业集团有限公司 、南京万德体育产业集团有限公司 、浙江金耐斯体育用品有限公司 、山东康纳斯体育器材有限公司 、天津市春合体育用品有限公司 。

　　本文件主要起草人：田旭 、王苏 、魏导 、赵晶 、郑春全 、孙建华 、张涛 、王伟 、孔云琪 、张春来 。

　　引 言

　　少儿体操器材标准的制定对促进体操行业发展 、打造行业标杆具有重要意义 。该系列标准不仅能够推动国家体育产业进步 ，满足少儿及青少年多样化的体育需求 ，还将为中国少儿的体质健康奠定坚实基础 。体操运动对儿童日后的健康成长至关重要 ，同时作为所有运动项目的基础 ，对我国体育后备人才培养具有基础性作用 。

　　目前 ，我国少儿体操运动在少儿专用的场地器材使用要求和检验方法方面缺乏行业标准 。为此 ，特制定本文件 ，以填补这一领域的空白 。本文件的发布实施将为我国少儿体操器材的规范化提供依据 。

　　少儿体操运动场地器材标准包括以下 7 个部分 。

　　——第 1 部分：通用要求 。 目的在于描述少儿体操运动场地器材通用要求 。

　　——第 2 部分：配置要求 。 目的在于描述少儿体操运动场地器材配置要求 。

　　——第 3 部分：垫类 。 目的在于描述对少儿体操运动场地器材垫类器材的使用要求和检验方法 。

　　——第 4 部分：器械类 。 目 的在于描述对少儿体操运动场地器材器械类器材的使用要求和检验方法 。

　　——第 5 部分：跳跃类 。 目 的在于描述对少儿体操运动场地器材跳跃类器材的使用要求和检验方法 。

　　——第 6 部分：蹦床类 。 目 的在于描述对少儿体操运动场地器材蹦床类器材的使用要求和检验方法 。

　　——第 7 部分：辅助类 。 目 的在于描述对少儿体操运动场地器材辅助类器材的使用要求和检验方法 。

　　少儿体操运动场地器材使用要求和

　　检验方法 第 3 部分：垫类

　　1 范围

　　本文件规定了少儿体操运动场地器材垫类器材(以下简称“器材”)的要求 ，并描述了相应的试验方法 。

　　本文件适用于少儿体操运动场地器材垫类 。

　　2 规范性引用文件

　　本文件没有规范性引用文件 。

　　3 术语和定义

　　下列术语和定义适用于本文件 。

　　3.1

　　下落高度 drop height

　　冲击块的冲击面至被测样品基准平面之间的垂直距离 。

　　[来源：GB/T 23124—2008，3.2]

　　3.2

　　基准平面 base plane

　　无外力状态下，垫类的上平面 。

　　[来源：GB/T 23124—2008，3.1，有修改]

　　3.3

　　陷入深度 deflection

　　基准平面至冲击块冲击下沉的最大位移量 。

　　[来源：GB/T 23124—2008，3.3]

　　3.4

　　最大作用力 maximum force

　　冲击块质量(kg)与其最大加速度(m/s2)的乘积(N)。

　　[来源：GB/T 23124—2008，3.5]

　　3.5

　　回弹高度 height of rebound

　　基准平面以上冲击块回弹时的最大位移量 。

　　[来源：GB/T 23124—2008，3.4]

　　4 要求

　　4.1 外形及尺寸

　　外形及尺寸应符合图 1 和表 1 的规定 。

　　标引符号说明： a——长度;

　　b——宽度; c——厚度 。

　　单位为毫米

　　图 1 垫子示意图

　　表 1 基本尺寸及极限偏差

　　单位为毫米

　　4.2 外观

　　4.2.1 表面应平整 、无裂缝或破损，色泽一致 。

　　4.2.2 缝合针脚均匀一致，无漏针 、跳线 。

　　4.2.3 表面应无眩目的图案或标记 。

　　4.3 结构与材料

　　4.3.1 内部填充材料，如海绵 、泡沫等应满足使用安全要求 。

　　4.3.2 拼接接缝应紧凑而无明显间隙 。

　　4.3.3 连接处采用尼龙搭扣连接，确保使用中不产生位移 。

　　4.3.4 底部应有防滑措施防止使用中产生位移 。

　　4.3.5 垫子表面覆盖层应为适宜使用者落地的材料，如皮革 、绒布等 。

　　4.3.6 采用拉链进行封口的垫子，应设置在不影响功能使用的位置且不应外露 。

　　4.4 冲击性能

　　冲击性能应符合表 2 的规定 。

　　表 2 冲击性能

　　5 试验方法

　　5.1 尺寸检验

　　应选用满足检验准确度的量具测量 。

　　5.2 外观检验目测 。

　　5.3 结构与材料检验

　　采用目视和操作检查 。

　　5.4 冲击性能测试

　　5.4.1 试验条件

　　试样应在相对湿度为 50%±10%，温度为 21 ℃±3 ℃的环境条件下 ，至少放置 24 h 后检验 ，所有检验应在相同的条件下进行 。

　　5.4.2 冲击测试机

　　能够使一个有确定质量和几何形状的冲击块在给定的高度自由垂直下落而冲击被测样品 。

　　冲击块自由垂直下落的同时，由传感器探测和记录仪打印记录冲击块冲击被测样品过程的加速度与时间，位移与时间的变化关系 。

　　本机及冲击块应有足够的刚性 ，以避免因振动而影响记录的准确性 ，并保证只有冲击块的冲击面冲击被测样品 。

　　5.4.3 冲击块

　　质量为 10 kg±0.2 kg，冲击面为直径 100 mm±5 mm 的平面，平面边缘应避免尖角 。

　　冲击块配置加速度计，加速度计与冲击块的垂直轴线平行固定，最大角度误差为±5°。

　　5.4.4 记录装置

　　5.4.4.1 加速度⁃时间：包含传感器在内的加速度⁃时间的记录装置具备峰值加速度真值±5% 的精度 ，能在 2 Hz~1000 Hz 的频率范围内测量 200 倍重力加速度且精度为±5%，其最小取样频率为 5 000 Hz。 5.4.4.2 位移⁃时间：位移传感器沿冲击轴线监视冲击块的位移量，并输出线性比例信号，通过记录装置记录位移⁃时间关系，由此确定陷入深度及回弹高度 。

　　5.4.5 冲击检验程序(方法)

　　5.4.5.1 将试样放置在冲击检验机下面平整坚实的地面上(水泥或金属平面)使冲击块的冲击面中心接触设定的某个冲击检验点 。

　　5.4.5.2 释放冲击块，利用 5.4.4 所述的记录装置捕捉加速度⁃时间关系及位移⁃时间关系 。

　　5.4.5.3 每冲击完成后，冲击块应立即离开测试样品，每次冲击时间间隔不低于 120 s。

　　5.4.5.4 每块被测样品冲击总数为 90 次，即每个冲击点冲击 10 次 。

　　5.4.5.5 冲击位置：样品共 9 个冲击点，冲击分布见图 2。

　　单位为毫米

　　图 2 冲击分布图

　　5.4.6 计算

　　5.4.6.1 每次检验立即记录：最大作用力(N)、陷入深度(mm)和回弹高度(mm)。

　　5.4.6.2 每个冲击点的算术平均值以后 8 次冲击数据计算 ，总算术平均值以每个冲击点的算术平均值计算 。

　　5.4.7 测试样品尺寸

　　任何一种被测样品的最小水平尺寸(长×宽)200 cm× 120 cm。

　　参 考 文 献

　　[ 1] GB/T 23124—2008 体操器械 体操垫
