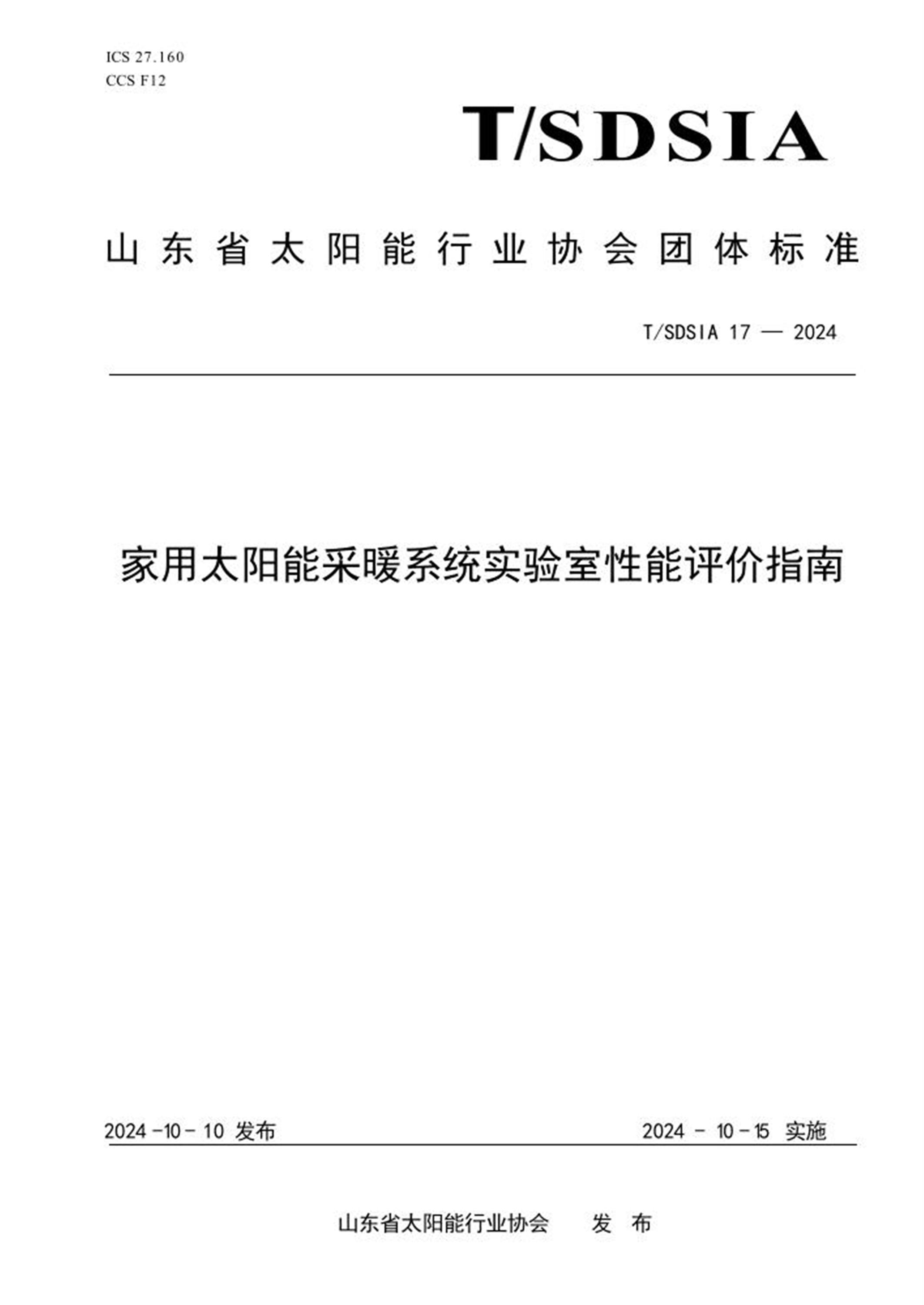

ICS 27.160
CCS F12
山东省太阳能行业协会团体标准
T/SDSIA 17—2024
家用太阳能采暖系统实验室性能评价指南
2024 -10 - 10 发布2024 - 10 - 15 实施
山东省太阳能行业协会发布
前言
本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本标准由山东大学提出并起草。
本标准由山东省太阳能行业协会归口并发布。
本标准主要起草人: 孙柯、刘宁。
2
家用太阳能采暖系统实验室性能评价指南
1 范围
本标准规定了家用太阳能采暖系统实验室性能测试评价方法。
本标准适用于家用太阳能采暖系统，指采用太阳能与空气源热泵、电加热器、生物质炉、
燃气炉等其中一种或多种热源互补结合，为户用建筑提供热量，供热平均功率不高于50kW
的采暖系统。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其
随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标
准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新
版本适用于本标准。
GB 12936 太阳能热利用术语
GB 50787 民用建筑太阳能热驱动供热制冷系统工程技术规范
GB 50801 可再生能源建筑应用工程评价标准
GB 15405 被动式太阳房技术条件和热性能测试方法
GB 19141 家用太阳能热水系统技术条件
GB 18708 家用太阳热水系统热性能试验方法
T/SDSIA 16-2024 家用太阳能采暖系统实验室性能测试方法
3 术语
下列术语和定义适用于本文件。
3.1
系统供暖能力System heating capacity
家用太阳能采暖系统在实验室给定测试条件下，基于不同太阳辐照量实验条件测试得到
的系统供暖负荷，并进行加权计算所得到的评价指标。
3.2
系统经济效益System economic benefit
家用太阳能采暖系统在实验室给定测试条件下，基于不同太阳辐照量实验条件测试得到
的系统运行费用，并进行加权计算所得到的评价指标。
3.3
系统节能效益System energy-saving benefit
家用太阳能采暖系统在实验室给定测试条件下，基于不同太阳辐照量实验条件测试得到
的系统运行能耗，并进行加权计算所得到的评价指标。
3
3.4
系统环境效益System environmental benefit
家用太阳能采暖系统在实验室给定测试条件下，基于不同太阳辐照量实验条件测试得到
的系统运行所产生的温室气体排放量，并进行加权计算所得到的评价指标。
4 一般原则
4.1 家用太阳能采暖系统宜采用国家励的先进术工艺，不应使用国家或有关部门发布的
淘汰或禁止的技术工艺装备及材料，不得超越范围选用限制使用的材料。
4.2 家用太阳能采暖系统应依据因地制宜的原则，结合当地建筑类型及其所在地域的太
阳能资源、自然环境、经济发展水平等特点进行选型。
4.3 家用太阳能采暖系统的评价，除应符合本标准外，尚应符合国家现行有关标准的规
定。
4.4 测试方法：按照T/SDSIA 16 -2024家用太阳能采暖系统实验室性能测试方法的要求
进行试验。
5 评价方法
5.1 系统供暖能力
5.1.1家用太阳能采暖系统供暖能力计算公式如式（1）所示：
� = �1�1+�2�2+�3�3+�4�4
�1+�2+�3+�4
（1）
式中：
Q：不同太阳辐照区间测试期间采暖用太阳能热水系统供热量，kJ；
x1：采暖季当地日太阳辐照量小于8MJ/m2的天数，见附录A；
x2：采暖季当地日太阳辐照量小于12MJ/m2且大于等于8MJ/m2的天数，见附录A；
x3：采暖季当地日太阳辐照量小于16MJ/m2且大于等于12MJ/m2的天数，见附录A；
x4：采暖季当地日太阳辐照量大于等于16MJ/m2的天数，见附录A；
5.1.2系统供暖能力经式（1）加权计算后，家用太阳能采暖系统可与当地建筑采暖热负
荷进行比较，也可对不同类型家用太阳能采暖系统进行比较，比较方式及打分情况见表1。
5.2系统经济效益
5.2.1家用太阳能采暖系统经济效益计算公式如式（2）所示：
� = �1�1+�2�2+�3�3+�4�4
�1+�2+�3+�4
（2）
式中：
�：系统采暖期运行费用，元；
5.2.2系统经济效益经式（2）加权计算后，家用太阳能采暖系统可与当地建筑采暖热负
荷进行比较，也可对不同类型家用太阳能采暖系统进行比较，比较方式及打分情况见表1。
4
5.3系统节能效益
5.3.1家用太阳能采暖系统综合能耗计算方法按照T/SDSIA 16-2024家用太阳能采暖系统
实验室性能测试方法中的4.4.3.2 的要求进行试验。
5.3.2家用太阳能采暖系统节能效益计算公式如式（3）所示：
�� = �1��,1+�2��,2+�3��,3+�4��,4
�1+�2+�3+�4
（3）
式中：
wf：不同太阳辐照区间其他热源的能源折算标煤量，kJ；
5.3.3系统节能效益经式（3）加权计算后，家用太阳能采暖系统可与当地建筑采暖热负
荷进行比较，也可对不同类型家用太阳能采暖系统进行比较，比较方式及打分情况见表1。
5.4系统环境效益
5.4.1在家用太阳能采暖系统节能效益计算得到系统能耗的基础上，进一步计算得到系统
碳排放情况，如式（4）所示：
��,� = ���,�（4）
式中：
Vf，j：不同太阳辐照区间其他热源的二氧化碳排放量，kgCO2；
ε：转换系数，2.66-2.72kgCO2/kg，可根据实际情况在上述范围内取值。
5.4.2家用太阳能采暖系统环境效益计算公式如式（5）所示：
�� = �1��,1+�2��,2+�3��,3+�4��,4
�1+�2+�3+�4
（5）
5.4.3系统环境效益经式（2）加权计算后，家用太阳能采暖系统可与当地建筑采暖热负
荷进行比较，也可对不同类型家用太阳能采暖系统进行比较，比较方式及打分情况见表1。
5
表1 家用太阳能采暖系统实验室性能评价指南表
号项目评价准则
权重/%
分值
1
系
统供
暖能
力
系统采暖期供暖负荷高于建筑采
暖热负荷(必选)
ɑ1 100
2
系
统经
济效
益
系统采暖期运行费用低于采暖当
地常规采暖设备运行费用(可/必选)
ɑ2
β1
系统采暖期
运行费用比采暖
当地常规采暖设
备运行费用减少
Δp% (可选)
（0%~30%）
1*
β2
（30%~50%）
2*
（β2）1*+β3
（50%~70%）
3*
（（β2）1*+β3）2*+β4
（70%以上）
4*
（ （ （ β2 ） 1*+β3 ）
2*+β4）3*+β5
系统采暖期采暖季初投资宜节约
(可选)
β6
3
系
统节
能效
益
系统采暖期能耗低于采暖当地常
规采暖设备能耗(可/必选）
ɑ3
γ1
系统采暖期
能耗比采暖当地
常规采暖设备能
耗减少ΔWf%
(可选)
（0%~30%）
1*
γ2
（30%~50%）
2*
（γ2）1*+γ3
（50%~70%）
3*
（（γ2）1*+γ3）2*+γ4
（70%以上）
4*
（（（γ2）1*+γ3）2*+γ4）
3*+γ5
4
系
统环
境效
益
系统采暖期碳排放量低于采暖当
地常规采暖设备碳排放量(可/必选)
ɑ4
δ1
系统采暖期
碳排放量比采暖
（0%~30%）
1*
δ2
（30%~50%） （δ2）1*+δ3
6
当地常规采暖设
备碳排放量减少
ΔVf%(可选）
2*
（50%~70%）
3*
（（δ2）1*+δ3）2*+δ4
（70%以上）
4*
（ （ （ δ2 ） 1*+δ3 ）
2*+δ4）3*+δ5
系统采暖期运行产生SOx、NOx、
颗粒物等污染物
δ6
注：1. ɑ1+ɑ2+ɑ3+ɑ4=100
2. β1+β2+β3+β4+β5+β6=100
3. γ1+γ2+γ3+γ4+γ5=100
4. δ1+δ2+δ3+δ4+δ5+δ6=100
7
附录A
（规范性附录）
A.1我国主要城市日太阳辐照量分段统计表
序号城市
天数
x1 x2 x3 x4
1 北京39 57 18 98
2 哈尔滨100 41 12 22
3 大连68 37 18 9
4 长春67 55 22 24
5 呼和浩特31 81 27 42
6 拉萨1 9 49 77
7 西宁24 76 45 19
8 银川17 72 34 21
注：x1：全年中当地日太阳辐照量小于8MJ/m2的天数；
x2：全年中当地日太阳辐照量小于12MJ/m2且大于等于8MJ/m2的天数；
x3：全年中当地日太阳辐照量小于16MJ/m2且大于等于12MJ/m2的天数；
x4：为全年中当地日太阳辐照量大于等于16MJ/m2的天数。
