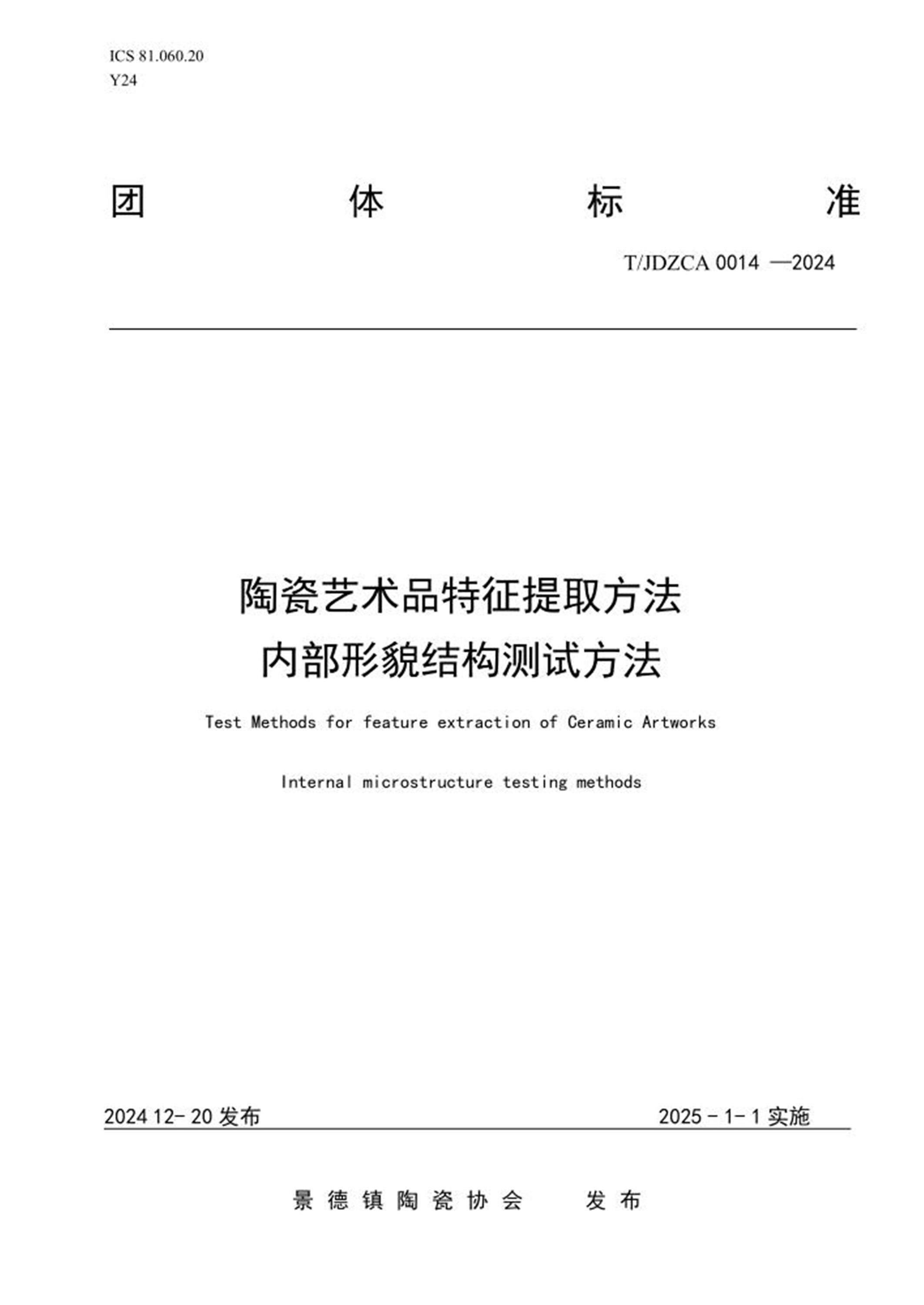

ICS 81.060.20
Y24
团体标准
T/JDZCA 0014 —2024
陶瓷艺术品特征提取方法内部形貌结构测试方法
Test Methods for feature extraction of Ceramic ArtworksInternal microstructure testing methods
2024 12- 20 发布2025 - 1- 1 实施
景德镇陶瓷协会发布
前 言
本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件由陶瓷艺术品鉴证委员会提出。
本文件由景德镇陶瓷协会归口。
本文件起草单位：景德镇陶瓷大学、景德镇陶瓷协会、景德镇市市场监督管理综合检验检测中心、
景德镇市国资运营投资控股集团有限责任公司、景德镇官方溯源陶瓷艺术品运营管理有限公司、景德镇
弄子里文化发展有限公司。
本文件主要起草人：方涛程昔恩张颖闵锐殷俊杨建鸣姚兢景甘俊杰朱鹏
II
陶瓷艺术品特征提取方法内部形貌结构测试方法
1 范围
本标准规定了陶瓷艺术品内部微观结构的信息采集技术与测试方法。
本标准适用于艺术品鉴证质量溯源认证、验证活动中陶瓷艺术品内部形貌结构的认证与验证测试。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，其随后所有的修改单（不包括
勘误的内容）或修改版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
GB 26835-2011 无损检测仪器工业用X射线CT装置通用技术条件
GB 17589-2011 X射线计算机断层摄影装置质量保证检测规范
GB 4075 密封放射源一般要求和分级
T/JDZCA 0007-2023 陶瓷艺术品鉴证质量溯源认证规程
T/JDZCA 0008-2023 陶瓷艺术品鉴证质量溯源验证规程
3 术语
3.1 CT：computed tomography X-ray scanner，计算机断层扫描
3.2 POI 点：Point Of Interest 是指感兴趣点。机器视觉、图像处理中，从被处理的图像以点的方式
标注出需要处理的区域，称为感兴趣点。
3.3 分辨率：在物体与背景在衰减程度上的差异与噪声相比足够大的情况下，CT 成像时分辨不同大小
物体的能力。
3.4 CT 值：CT number，CT 影像中每个像素对应体素的X 射线衰减平均值。
注：CT 值通常用Hounsfield 作为单位,简称HU。利用式(1),将测得的衰减值按照国际统一的Hounsfield
标度转换为CT 值。
?值
物质=
�物质−�水
�水
× 1000 ………………………………（1）
III
式中：
�物质——感兴趣区物质的线性衰减系数
�水——水的线性衰减系数
按照上述标度定义CT 值，则必然有：水的CT 值为0HU，空气的CT 值为-1000HU。
3.5 平均CT 值：mean CT number，在一个断层影像内所有像素CT 值的平均值
4 方法提要
将陶瓷艺术品放入X 射线CT 装置中扫描，得到样品内部各断层信息，利用X-CT 影像重建技术将其
内部微观结构唯一性特征，如孔洞、裂纹、泥釉缕等信息，予以采集并保存。
5 试剂和仪器
5.1 X 射线CT 装置：符合GB 26835-2011 技术条件，并按照GB 17589-2011 检测规范对设备装置
进行稳定性检测。
5.1.1 辐射源：X 射线机峰值射线能量≥160KeV。
警告-如果使用放射性源，则应该按照GB 4075要求把它屏蔽起来。注意把放射源取出时，应由经
过专门训练懂得防护技术的人员来完成。
5.1.2 分辨率：密度分辨率≤1%，空间分辨率≥2.0LP/mm。
5.1.3 样品室：样品台大小能容下待测样品并且五个方向要有不少于20cm 的空隙。
5.2 乙醇：无水乙醇（分析纯）。
（注：不能使用对陶瓷艺术品有任何损害的试剂，如氢氟酸等）
6 测试步骤
6.1 检查和清理待测样品（如瓶、罐等器形样品）内是否有金属等异物，避免伪影干扰。将待测样品用
IV
无水乙醇（符合4.2 要求）擦拭干净并晾干，确保样品表面无可见杂质。
6.2 将待测样品放置于X 射线CT 装置样品台上，使用泡沫、胶带等材料将样品固定在样品台上，确保
样品在扫描过程中保持稳定，拍照记录其放置位置及角度。
6.3 设置扫描参数：
6.3.1 扫描模式：根据样品尺寸、内部特征类型选择合适的扫描模式，如锥束扫描、扇束扫描、螺旋扫
描等。
6.3.2 电流电压：根据样品材料的密度和厚度选择合适的电流电压，确保X 射线能够穿透样品并获得足
够的图像对比度。
6.3.3 视野大小：视野大小需覆盖到样品整体。
6.3.4 分辨率：根据内部特征大小设置合适的分辨率，为节省扫描时间，以能准确分辨出内部特征形貌，
选择最大分辨率为宜。
6.4 定位扫描：确定样品扫描范围覆盖特征部位，层厚能穿透特征部位、层距能分辨出内部特征。
6.5 断层扫描：观察断层影像，根据断层影像中的唯一性特征确定POI 点，并记录POI 点所在断层的坐
标信息，记录各断影像的平均CT 值。
6.6 整体扫描：根据选定的扫描范围、层厚、层距对整件样品进行扫描，记录整体扫描的三维影像数据
信息。
7 数据处理
7.1 将整体扫描数据保存为.stl 格式文件；将包含POI 点信息的断层数据保存为.jpg 图片格式，并标
注出POI 信息。
7.2 将整体扫描数据进行三维数据重建，保存陶瓷艺术品三维数据的平面三视图（主视图、俯视图、左
视图）。
8 测试报告
测试报告结果至少应包括以下信息：
a) 测试方法、测试仪器规格、艺术品名称、艺术品定位信息、样品照片。
b) 各断层影像的平均CT 值，POI 点所在的断层影像数据信息、三维影像数据信息。
