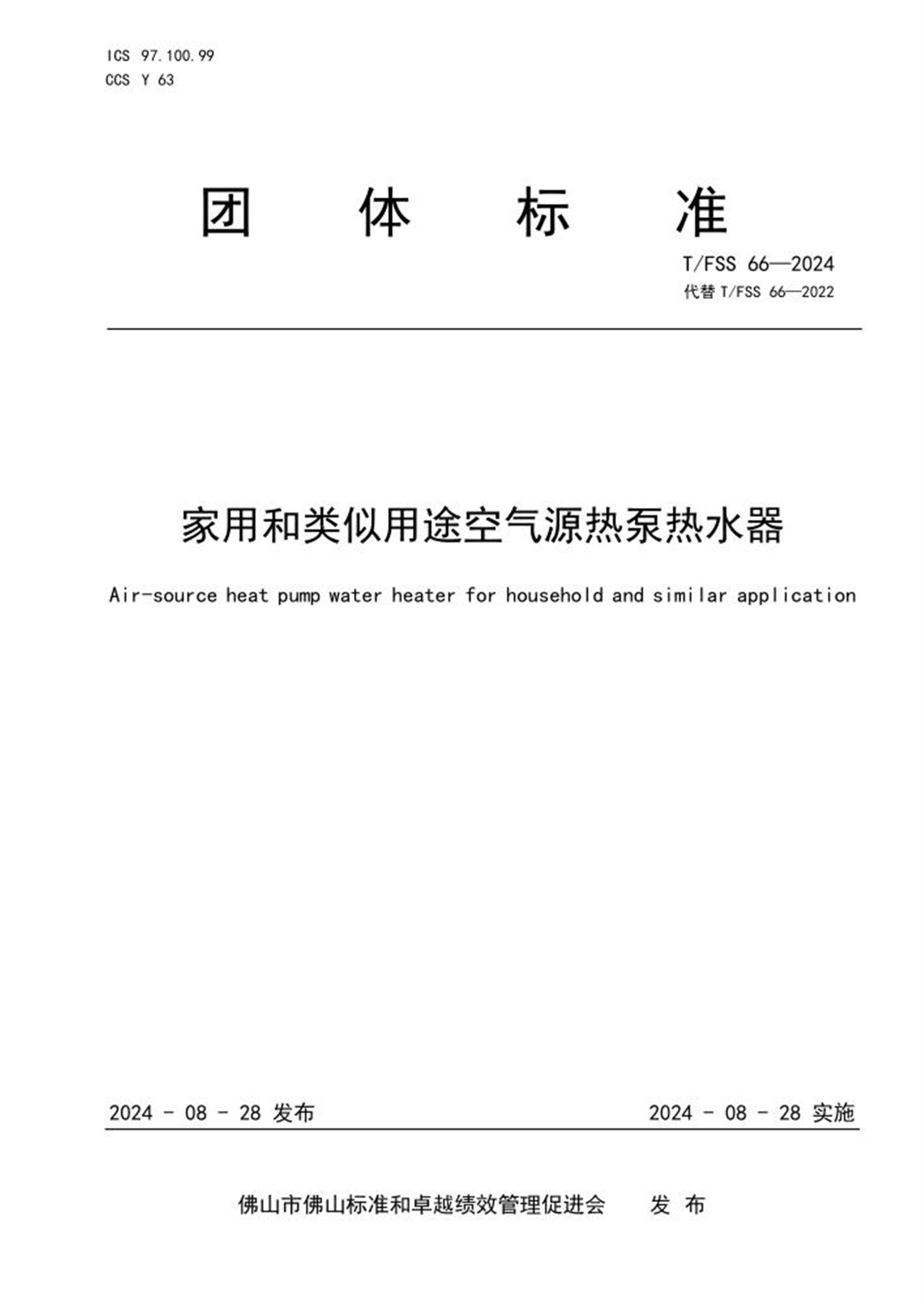

ICS 97.100.99
CCS Y 63
团体标准
T/FSS 66—2024
家用和类似用途空气源热泵热水器
Air-source heat pump water heater for household and similar application
2024 - 08 - 28 发布2024 - 08 - 28 实施
佛山市佛山标准和卓越绩效管理促进会 发布
本文件按照GB 1.1—2020《标准化工作导则第1 部分：标准化文件的结构和起草规则》的规
定起草。
本文件代替T/FSS 66—2022《佛山标准家用和类似用途空气源热泵热水器》，与T/FSS 66—2022
相比，除结构调整和编辑性改动外，主要变化如下：
a) 更改了限用物质限量的试验方法（见6.2，2022 年的6.2）；
b) 更改了型式检验的要求（见7.4.2，2022 版7.4.2）。
本文件主要起草人：植满溪、张译文、王聂文、杨亚新、杜展浩、崔梓华、王君豪、邱桂花、陈文
强、郑崇开、李宏伟、黄锦篆、张举发、鄭淇均、吴琼、陈利、马宝辉、吕昊洋
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由佛山市佛山标准和卓越绩效管理促进会提出并归口。
本文件起草单位：佛山市质量和标准化研究院、广东美的暖通设备有限公司、广东高而美制冷设备
有限公司、广东美的制冷设备有限公司、中山市深中标准质量研究中心、佛山光腾新能源股份有限公司、
美的电器（香港）有限公司、威凯（香港）技术服务有限公司、中龙检验认证（香港）有限公司、广东
美的精密模具科技有限公司、中检（澳门）检验分析公司、佛山市佛山标准和卓越绩效管理促进会、兴
兆国际有限公司、粤山发展有限公司。
。
本文件所代替文件的历次版本发布情况为：
——2022 年首次发布为T/FSS 66—2022；
——本次为第—次修订。
T/FSS 66-2024
II
引言
佛山标准是为推动佛山制造业高质量发展而制定的系列先进团体标准，佛山标准与国际标准接轨并
高于国家、行业标准，倡导“标准决定质量，只有高标准才有高质量”理念，坚持“国内领先、国际先
进”定位，聚焦佛山重点产业优势产品，瞄准国内、国际新技术和市场新需求，以先进标准提升产品质
量水平，引领产业高质量发展。
佛山作为粤港澳大湾区极点城市、制造业高质量发展标杆、面向全球的国家制造业创新中心，充分
发挥制造业优势，以高标准引领大湾区产业国际竞争力提升，助力粤港澳大湾区建设成为国际一流湾区
和世界级城市群。
T/FSS 66-2022
1
家用和类似用途空气源热泵热水器
1 范围
本文件规定了家用和类似用途空气源热泵热水器（以下简称热泵热水器）的产品分类、技术要求、
试验方法、检验规则、标志、包装、运输、贮存、质量承诺等。
本文件适用于电动机驱动，采用蒸气压缩制冷循环，以空气作为热源，以提供热水为目的的家用和
类似用途的热泵热水器。
2 规范性引用文
本文件不适用于水源式热泵热水器。
本文件不适用于工业用热泵热水器。
件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 1019 家用和类似用途电器包装通则
GB 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）
GB 4343.1 家用电器、电动工具和类似器具的电磁兼容要求第1 部分：发射
GB 4706.32 家用和类似用途电器的安全第32 部分：热泵、空调器和除湿机的特殊要求
GB 17625.1 电磁兼容限值第1 部分：谐波电流发射限值（设备每相输入电流≤16 A）
GB 17625.2 电磁兼容限值对每相额定电流≤16A 且无条件接入的设备在公用低压供电系统中
产生的电压变化、电压波动和闪烁的限制
GB 23137—2020 家用和类似用途热泵热水器
GB 26572 电子电气产品中限用物质的限量要求
3 术语和定
GB 39560（所有部分） 电子电气产品中某些物质的测定
GB 29541—2013 热泵热水机（器）能效限定值及能效等级
义
GB 23137—2020 界定的术语和定义适用于本文件。
4 产品分类
按GB 23137—2020 中第4 章的规定执行。
5 技术要求
5.1 —般要求
T/FSS 66-2022
2
应符合GB 23137—2020 中5.1 的要求。
5.2 结构要求
应符合GB 23137—2020 中5.2 的要求。
5.3 耐候性要求
应符合GB 23137—2020 中5.3 的要求。
5.4 气密性和承压
应符合GB 23137—2020 中5.4 的要求。
5.5 名义工况性能要求
5.5.1 制热量
按GB 23137—2020 中6.3 的方法试验，产品定型时，实测制热量应不小于制热量标称值的98%。
5.5.2 制热水能力
按GB 23137—2020 中6.3 的方法试验，实测制热水能力应不小于制热水能力标称值的95%。
5.5.3 制热消耗功率
按GB 23137—2020 中6.4 的方法试验，产品定型时，实测制热消耗功率应不大于名义制热消耗
功率标称值的105%。
5.5.4 性能系数（COP）
按GB 23137—2020 中6.3 的方法试验计算性能系数。产品定型时，热泵热水器在名义工况时的
实测性能系数（COP） 应不低于GB 29541—2013 的2 级能效要求，并不应低于制造商标称值的98%。
5.5.5 高温制热性能
5.5.5.1 高温制热量
按GB 23137—2020 中A.2 方法试验，应不小于标称值的95%。
5.5.5.2 高温制热消耗功率
按GB 23137—2020 中A.1.2 方法试验，当高温制热消耗功率标称值小于500 W，实测高温制热
消耗功率不应大于高温制热消耗功率标称值的120 %；当高温制热消耗功率标称值不小于500 W，实测
高温制热消耗功率应不大于高温制热消耗功率标称值的110%，或不大于（500+100）W，选大者。
5.5.6 自动除霜工况制热量
按GB 23137—2020 中A.1.2 方法试验，实测自动除霜工况制热量不应小于自动除霜工况制热量
标称值的95%。
5.5.7 低温制热量
按GB 23137—2020 中A.1.2 方法试验， 产品定型时，实测低温制热量不应小于低温制热量标称
值的98%。
T/FSS 66-2022
3
5.5.8 全年平均热泵制热性能要求
应符合GB 23137—2020 中5.5.8 的要求。
5.5.9 全年能源消耗效率（APF）
按GB 23137—2020 中A.2.2 规定的试验方法，产品定型时，空气源热泵热水器的全年能源消耗
效率（APF）实测值应不低于表1 规定的数值，并不应低于制造厂明示值的98%。
表1 空气源热泵热水器的全年能源消耗效率（APF）限定值
制热方式
指标值
W•h/W•h
—次加热式、循环加热式3.20
静态加热式2.80
5.6 考核工况性能要求
5.6.1 最大运行
按GB 23137—2020 中6.5 方法试验，在整个试验过程中，热泵热水器各部件不应损坏，热泵热
水器应能正常运行。
5.6.2 自动除霜
按GB 23137—2020 中6.6 的方法试验，应符合以下要求：
—— 安全保护元器件不应动作并导致热泵热水器停止运行；
—— 除霜功能正常，除霜彻底，化霜水应能正常排放；
—— 除霜所需的时间总和不应超过运行周期时间的20%；
—— 除霜过程中，不应导致水路各部件冻结。
5.6.3 最小运行
按GB 23137—2020 中6.7 的方法试验，安全保护元器件不应动作并导致热泵热水器停止运行。
5.6.4 低温运行
按GB 23137—2020 中6.8 的方法试验，安全保护元器件不应动作并导致热泵热水器停止运行。
5.6.5 变工况性能
按GB 23137—2020 中6.9 方法进行试验并绘制性能曲线图或表。
5.7 热水储存性能
5.7.1 保温性能
保温性能按GB 23137—2020 中6.10 方法进行试验，放置24 h 后热水温度下降值应符合表2 要
求。
T/FSS 66-2022
4
表2 保温要求
储水箱容量区间
L
放置24 h 后水温下降值
℃
储水箱容量区间
L
放置24 h 后水温下降值
℃
[25,50]
≤14.5a (150,200] ≤7.5
≤12.5 (200,250] ≤7
(50,75] ≤10.8 (250,300] ≤6.5
(75,100] ≤9.5 (300,400] ≤5.5
(100,150] ≤8.5 ＞400 ≤5
a 储水箱容量区间在[25,50]，属于缓冲储存式使用的水箱允许采用14.5 的保温要
注：初始水温范围为55 ℃±0.5 ℃，环境温度范围为20 ℃±2 ℃，水温下降值的允差为±0.3 ℃。
求
5.7.2 使用性能
按GB 23137—2020 中6.10 的方法进行试验，热水输出率不应低于80%。
5.7.3 储水箱容量
按GB 23137—2020 中6.10 中的方法进行试验时，实测值不应小于标称值的92%。
5.8 噪声
应符合以下要求：
a) 热泵热水器主机和水箱在使用时不应有异常噪声和振动；
b) 热泵热水器在全消声室测试的噪声值需注明“在全消声室测试”字样，其限定值在上述限定值
基础上增加2 dB(A)；
c) 制造商对热泵热水器噪声的标称值（铭牌、说明书、广告等）的上偏差为+1 dB(A)，按GB 23137
—2020 中6.11 方法试验时，其噪声的实测值不应大于标称值的上限值（标称值+上偏差）。
空气源热泵热水器噪声的实测值应符合表3 的规定。
表3 空气源热泵热水器噪声限定值（声压级）
制热水能力
L/h
整体式
dB(A)
分体式
dB(A)
室内机室外机
≤50 ≤45 ≤32 ≤48
＞50～70 ≤50 ≤32 ≤50
＞70～100 ≤55 ≤32 ≤53
＞100～200 ≤55 ≤32 ≤55
＞200～300 ≤60 ≤32 ≤60
5.9 包装要求
按GB 23137—2020 中6.12 试验后，包装箱、泡沫及其他防护附件应没有影响防护功能的变形，
包装状态下的热泵热水器，应符合GB 1019 的有关规定，制冷系统的气密性和噪声应符合5.4 和5.8
的规定。
5.10 运输要求
T/FSS 66-2022
5
按GB 23137—2020 中6.13 规定的方法试验后，热泵热水器不应损坏、紧固件不得松动，制冷剂
泄漏、噪声应符合5.2 和5.6 的规定。
5.11 辅助电加热装置制热消耗功率
按GB 23137—2020 中6.15 方法试验时，辅助电加热装置的实测制热消耗功率要求如下：额定消
耗功率不大于200 W 的，其允差为士10%；200 W 以上的，其允差为-10%～+5%或20 W（选大者）。
5.12 智能控制功能（仅适用于智能功能的产品）
宣称具有以下智能控制功能的热泵热水器应分别按6.1 相应条款进行试验，所宣称的智能功能应可
正常使用：
—— 远程控制功能；
—— 实时监测功能。
5.13 限用物质限量
应符合GB 26572 的要求。
6 试验方法
6.1 智能功能
6.1.1 远程控制功能
按说明书的相关操作，应能通过手机软件等工具对热泵热水器实现开机、温度设定和定时加热等两
项或以上的控制操作。
6.1.2 实时监测功能
热泵热水器应能通过机器本身的屏幕、指示灯、手机软件、智能终端等方式，实时显示机组水温、
流量、运行情况等两项或以上信息。
6.2 限用物质限量
按GB 39560 系列标准规定的方法进行。
6.3 其他技术要求
按GB 23137—2020 中第6 章规定的方法进行试验。
7 检验规则
7.1 检验类别
检验分为出厂检验、产品抽检和型式试验。
7.2 出厂检验
按GB 23137—2020 中7.2 的规定执行。
7.3 产品抽验
T/FSS 66-2022
6
按GB 23137—2020 中7.3 的规定执行。
7.4 型式检验
7.4.1 在下列情况之—，应进行型式检验：
a) 试制的新产品；
b) 间隔—年以上再生产时；
c) 连续生产中的产品，每年不少于—次；
d) 当产品在设计，工艺和材料等有重大改变时；
e) 出厂检验结果与上次型式检验有较大差异时；
f) 国家监管检验机构提出进行型式检验的要求时。
7.4.2 型式检验项目应包括本文件第5 章、GB 4706.32、GB 4343.1、GB 17625.1 和GB 17625.2
所列规定的全部试验项目，不合格分类按GB 23137—2020 中表11 的规定执行，智能功能的不合格分
类为B。
7.4.3 型式检验抽样应按GB 2829 进行，采用判别水平I 的—次抽样方案，其样本大小、不合格质
量水平见表4。
表4 型式检验抽样方案
判别水平抽样方案样本大小
不合格质量水平
A 类B 类C 类
RQL=40 RQL=80 RQL=120
Ac Re Ac Re Ac Re
I —次N=2 0 1 1 2 2 3
7.4.4 型式检验的安全项目金属致命缺陷，安全项目判定要100%合格。若出现—台项不合格，则判定
该周期产品不合格。
7.4.5 型式检验的样本应从合格的成品中随机抽取，型式检验的样品—律不能作为合格品交付订货方。
8 标志、包装、运输和贮存
按GB 23137—2020 中第8 章的规定执行。
9 质量承诺
9.1 用户在遵守产品使用说明书规定的操作条件下，自购买产品之日起，产品质保期3 年。期间若因
质量问题造成产品故障的，制造商应负责免费维修或更换。
9.2 如因操作不当或外部不可抗拒的因素所造成的非质量问题导致产品故障，或超过质保期的，制造
商应提供维修服务。
9.3 对客户反馈在24 h 内做出响应。
