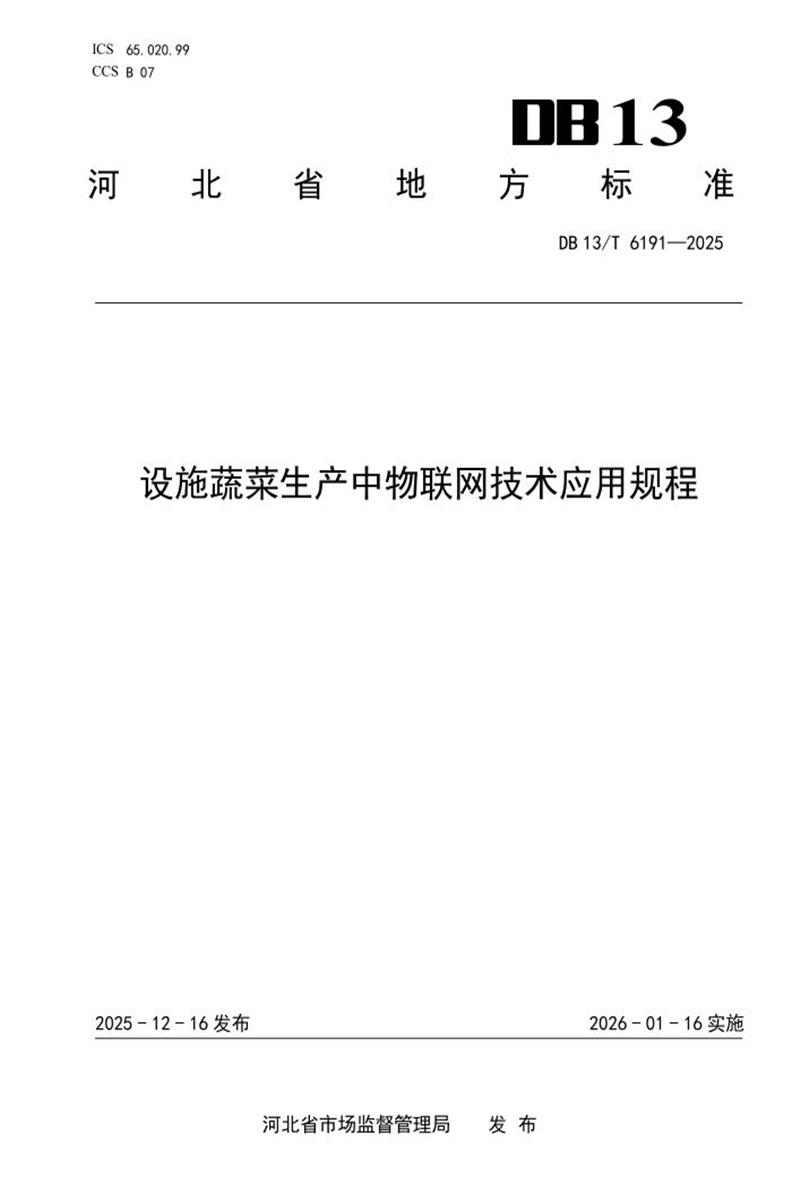

DB13/T 6191-2025 设施蔬菜生产中物联网技术应用规程

　　ICS 65.020.99 CCS B 07

　　13

　　河 北 省 地 方 标 准

　　DB 13/T 6191—2025

　　设施蔬菜生产中物联网技术应用规程

　　2025 - 12 - 16 发布 2026 - 01 - 16 实施

　　河北省市场监督管理局 发 布

　　DB 13/T 6191—2025

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　本文件由河北省农业农村厅提出。

　　本文件起草单位：石家庄市华茂农业开发有限公司、河北省农林科学院经济作物研究所。

　　本文件主要起草人：付吉海、梁玉芹、杨阳、刘斯超、杜茂、王育博、付秀青、张戈、蒋育红、杨秋书、曹岩坡、项云玲、董辉、刘云。

　　I

　　DB 13/T 6191—2025

　　设施蔬菜生产中物联网技术应用规程

　　1 范围

　　本文件规定了设施蔬菜生产中物联网技术应用的传感器要求、设备安装和监测控制技术应用、设备维护等内容。

　　本文件适用于日光温室和塑料大棚蔬菜生产的物联网应用。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 37025 信息安全技术 物联网数据传输安全技术要求

　　GB/T 38637.2 物联网 感知控制设备接入 第2部分：数据管理要求

　　JB/T 10296 温室电器布线设计规范

　　NY/T 2132 温室灌溉系统设计规范

　　NY/T 4062 农业物联网硬件接口要求

　　3 术语和定义

　　本文件没有需要界定的术语和定义。

　　4 传感器要求

　　包括设施内温度、空气湿度、土壤湿度、光照强度、二氧化碳浓度等传感器。主要技术指标见表1。

　　表 1 设施蔬菜物联网传感器主要技术指标

　　传感器类型

　　技术指标

　　土壤湿度传感器

　　测量范围 0～0.64 m3/m3

　　测量精度±3.0%

　　环境温度-40℃~60℃

　　光照度传感器

　　测量范围 0 Lux～200000 Lux

　　测量精度±5%

　　环境温度-20℃~80℃

　　空气温度传感器

　　测量范围-40℃~80℃

　　测量精度±1.5℃

　　环境温度-30℃~80℃

　　空气湿度传感器

　　测量范围 0%-100%RH

　　1

　　DB 13/T 6191—2025

　　表 1 设施蔬菜物联网传感器主要技术指标(续)

　　传感器类型

　　技术指标

　　空气湿度传感器

　　测量精度±5%

　　环境温度-40℃~80℃

　　二氧化碳浓度传感器

　　测量范围 0ppm～2000ppm

　　测量精度±(30ppm+2%F ·S)

　　环境温度 0℃~60℃

　　注：可根据实际生产需求酌情添加传感器

　　5 设备安装

　　5. 1 灌溉系统

　　设施蔬菜棚室应配备喷灌系统或滴灌系统，灌溉系统首部加装电磁阀、流量计和压力表。

　　5.2 卷帘机和卷膜器

　　卷帘机安装上下限位阀，通风口安装卷膜器，支持AC380V正反转。

　　5.3 传感器

　　安装在棚室中央，环境温湿度传感器吊装在棚室北侧距离垄面高度150 cm～180 cm，土壤湿度传感器探头平行于地面垂直插入蔬菜根区10 cm～40 cm处。

　　5. 4 视频监控摄像头

　　棚室长度比较短的安装在一侧，长度比较长的安装在棚室顶部两侧，远程视频诊断配备手持移动图像采集设备。

　　5.5 监测控制系统

　　安装在稳定、牢固且不影响设备运行和人员正常活动的位置，控制设备的安装可按照JB/T 10296要求执行。

　　5.6 总控平台

　　安装在电压稳定、环境清洁、温度适宜、空气流通的室内。

　　5. 7 APP 软件

　　生产者移动端安装APP软件，安装时由专业人员和生产厂商对各系统进行现场调试以达到设计要求。

　　6 物联网监测控制技术应用

　　6. 1 数据采集与传输

　　6.1.1 实时不间断的进行数据采集、传输，采集间隔时间可根据实际情况设置，并将采集到的数据及时上传监测控制系统存储。

　　6.1.2 田块尺度、园区尺度内物联网控制系统数据传输可选择 WiFi、以太网等传输方式;区域尺度内物联网控制系统数据传输可选择 4G、5G、LoRa 等传输方式。

　　6.1.3 通过加密和容错机制，保证数据的安全性和完整性，数据传输安全技术符合GB/T 37025 的规定，数据管理要求符合 GB/T 38637.2 的规定。

　　2

　　DB 13/T 6191—2025

　　6.2 监测控制系统运行

　　6.2.1 监测控制系统接收采集端发送的温湿度、土壤湿度等数据，并对数据进行存储与分析，形成最佳管理方案。监测控制系统下发指令，选择手动或自动模式，控制灌溉、卷帘和放风等设备。

　　6.2.2 棚室温度高于管理参数高限，逐步打开风口，降至低限逐步关闭放风口，必要时启动降温设备。

　　6.2.3 棚室内湿度高于管理参数高限，逐步打开风口;阴天情况下，空气湿度大于 85%时可多次短时开启上风口通风排湿，同时保证温度不低于作物最适生长温度低限，必要时启动增温设备。

　　6.2.4 土壤含水量小于或接近管理参数低限时开始灌溉，灌溉后土壤含水量接近或大于高限时停止。低温季节，晴天上午灌溉。

　　6.2.5 以冬春茬番茄为例，系统应用时各参数设置及调控管理阈值见附录 A。

　　6.3 总控平台

　　管理人员通过总控平台可实时监测各站点作物生长及环境条件情况，并进行操作指令下达和远程监测控制。

　　7 设备维护

　　管理人员应按照生产厂商要求，定期进行检查、维护，注意传感器、采集终端等设备设施的安全，每周检查一次数据采集终端和传感器等的工作状态。

　　3
