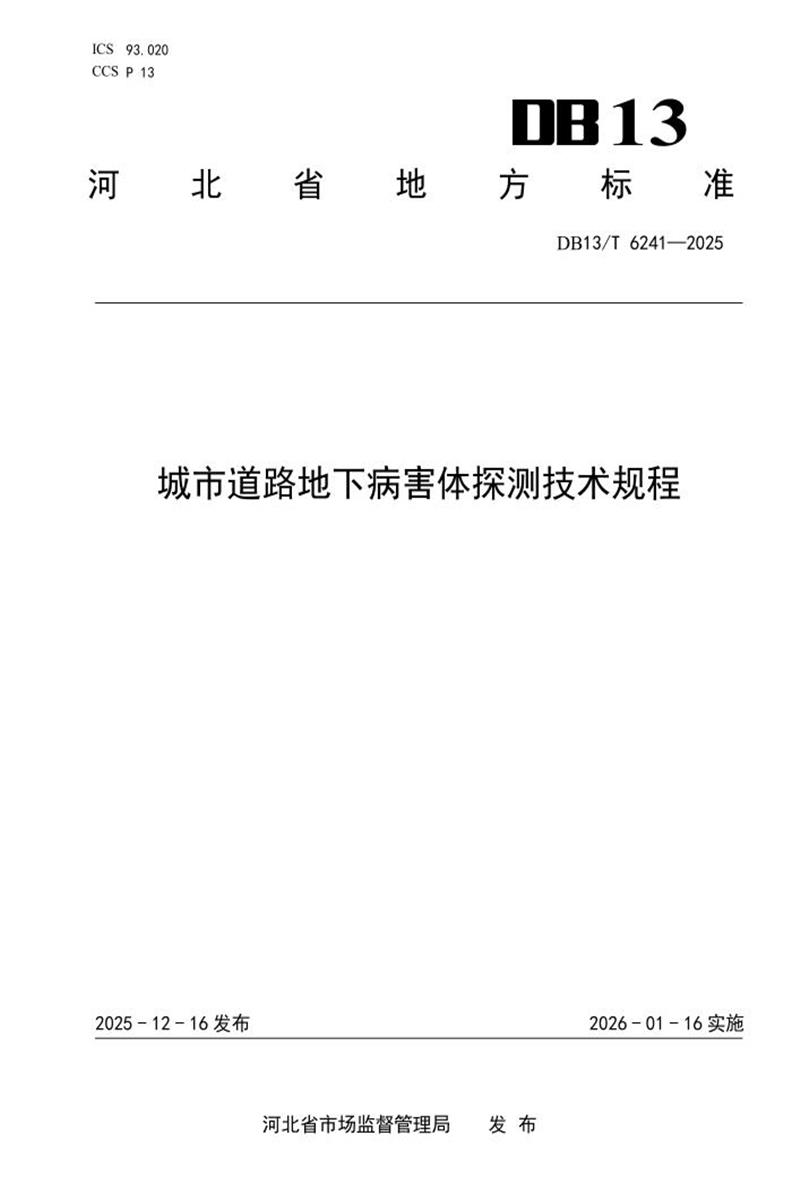

河 北 省 地 方 标 准
DB13/T 6241—2025
城市道路地下病害体探测技术规程
2025 - 12 - 16 发布 2026 - 01 - 16 实施
河北省市场监督管理局 发 布
DB13/T 6241—2025
目 次
前言 II
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 总体要求 2
5 探测方法 2
6 技术要求 4
7 资料处理 8
8 识别和验证 10
9 成果编制与质量验收 11
附录 A(资料性) 探测记录表式 13
附录 B(资料性) 探测地下病害体典型识别特征表 19
附录 C(资料性) 地下病害体成果信息表式 22
附录 D(资料性) 地下病害体探测成果代号和图例 23
参考文献 24
I
DB13/T 6241—2025
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由河北省地质矿产勘查开发局提出并归口。
本文件起草单位：河北省水文工程地质勘查院(河北省遥感中心)、 河北交通职业技术学院、中国冶金地质总局地球物理勘查院(国冶地球物理有限责任公司)。
本文件主要起草人：朱新建、李哲、王润涛、苏国星、易继宏、吕鹏磊、姚学虎、刘雨佳、郭晓宁、刘倩、贾晓卓、王道远、原王芳、李明哲、任景珂、李光、夏子龙、路欣欣、吴铭哲、杨鑫、王瑞华、宋振峰、田文亮、韩转、赵海民。
II
DB13/T 6241—2025
城市道路地下病害体探测技术规程
1 范围
本文件规定了城市道路地下病害体探测的总体要求、探测方法、技术要求、资料处理、识别和验证、成果编制与质量验收。
本文件适用于河北省行政区域内城市道路路面下的地下病害体探测及识别验证工作。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
CJJ/T 7 城市工程地球物理探测标准
CJJ/T 8 城市测量规范
JGJ/T 87 建筑工程地质勘探及取样技术规程
JGJ/T 437 城市地下病害体综合探测与风险评估技术标准
3 术语和定义
下列术语和定义适用于本文件。
3. 1
城市道路地下病害体 underground diseases of urban road
存在于城市道路地面下的空洞、脱空、疏松体、富水体、水囊等威胁城市安全的不良地质体。 3. 2
地下病害体探测 underground diseases detection
采用地球物理方法探测地下病害体，查明其类型、位置和规模等特征的活动。
3. 3
空洞 cavity
城市道路路基及周边土层中自然发育或人工形成的影响其结构安全的洞体。
3. 4
脱空 pavement void
道路硬壳层与地基土脱离形成的洞体。
3. 5
疏松体 loosely infilled void
密实度明显低于周边土体的不良地质体。
3. 6
富水体 water rich soil
含水量明显高于周边土体的不良地质体。
3.7
水囊 water pocket
道路路基或路面地下结构中因地下管线渗漏或积水侵蚀形成的充水腔体。
3.8
场地物性特征 site physical characteristics
场地内岩土体及环境介质的物理、力学及环境响应特性的综合表征。
3. 9
有效性试验 effectiveness testing
对探测方法适用性、探测参数的合理性等进行的试验。
1
DB13/T 6241—2025
3. 10
识别和验证 identification and validation
对地球物理方法探测异常区域进行识别并采取钻探、挖探、钎探或其他物探方法对疑似地下病害体的类型、埋深和规模进行确认的活动。
4 总体要求
4, 1 一般规定
a) 城市道路地下病害体探测工作应以防范道路塌陷为核心，以加强管理、科学探测为手段，以降低道路塌陷风险、消除事故隐患为目标;
b) 城市道路地下病害体探测范围应覆盖城市规划区内的所有道路，特别关注交通繁忙、管线密集、历史病害频发、地质条件复杂及其它特殊要求的区域;
c) 地下病害体可划分为空洞、脱空、疏松体、富水体、水囊等五种类型，疏松体参照 JGJ/T
437 可进一步划分为一般疏松体和严重疏松体;
d) 地下病害体探测方法应根据病害体类型及特征、现场条件、场地物性特征及探测深度等因素选择;
e) 在探测过程中，当发现危险性较大的地下病害体时，应及时通报相关单位;
f) 探测时宜采用 2000 国家大地坐标系，当有特殊要求时可采用独立坐标系;
g) 地下病害体探测宜积极采用和推广经实践检验有效的新技术、新方法。
4. 2 城市道路地下病害体探测工作应符合下列规定：
a) 当路面表观变形及地下管线破损时，应立即进行;
b) 城市主干路、重点管线区域及重要地下结构区，宜定期进行;
c) 埋藏年代久远的地下基础设施区域，宜定期进行;
d) 当存在地下工程施工时，宜分别在施工前、竣工后进行;
e) 排水管涵、河道周边等区域，宜在汛期前后分别进行;
f) 其他存在地下病害体潜在安全风险的区域，宜择机进行。
4. 3 出现以下情况之一时，应开展专项探测工作：
a) 地铁隧道盾构、管道铺设、深基坑围护等地下工程，应对其影响范围内的道路开展专项探测;
b) 历史上发生过道路塌陷事故的区域，对周边路段灵活安排开展专项探测;
c) 地下水位突然变化、道路荷载增加、岩溶发育区、活动断层等区域，根据自然环境变化造成的影响情况安排开展专项探测;
d) 重点保障项目、重要大型活动、外交、大型体育赛事等文体活动举办地周边道路区域，活动举办前 3 个月内开展专项探测。
4,4 出现以下情况之一，应开展应急探测工作：
a) 24 小时内发生过塌陷事故;
b) 建(构)筑物、道路交叉路口或管线累计沉降量超限，或地面出现明显沉降、塌陷区域;
c) 地下工程发生渗水、涌水、漏砂等险情;
d) 对地下管线或其附属设施进行排查、探测或养护工作中发现渗漏、破损、损坏等隐患;
e) 管理单位认为的其他需要进行应急探测的情形。
4.5 地下病害体探测分为普查和详查，宜采用普查和详查相结合的方式，并符合下列规定：
a) 普查时应对测区进行全面探测，并确定重点检测区;
b) 详查时应对普查中划分的重点检测区进行探测，并查明地下病害体的属性。
5 探测方法
5. 1 一般规定
5.1.1 为规范探测技术、保证探测质量，探测作业单位应具备相关仪器设备和专业技术能力。
5.1.2 地下病害体探测应具备下列条件：
2
DB13/T 6241—2025
a) 地下病害体与周边土体应存在一定的地球物理性质差异;
b) 地下病害体应具备一定规模;
c) 现场应具备探测的实施条件。
5.1.3 地下病害体探测宜按资料搜集、现场踏勘、方案设计、数据采集及质量评述、数据处理、识别和验证、成果报告编制的流程开展工作。
5.1.4 对于应急处置工程以及规模较小的工程可适当简化探测工作程序。
5.1.5 测区搜集资料应包括但不限于以下内容：
a) 道路、市政设施等工程的竣工资料;
b) 地形图和测量控制资料;
c) 工程地质、水文地质及气象资料;
d) 地下管线资料;
e) 既有地下病害体探测资料及修复资料。
5.1.6 现场踏勘应了解工作环境条件及典型干扰源的分布、类型及其变化情况，核实已收集资料的完备性及可用性，评估现场作业风险。
5.1.7 探测方案应包括但不限于以下内容：
a) 项目概况;
b) 工作目的及任务;
c) 工作依据;
d) 工程地质、水文地质及工作环境条件分析;
e) 探测方法的选择;
f) 工作重点、难点分析及措施;
g) 工作方法及质量评述;
h) 安全生产、质量和环境保护、信息安全措施;
i) 人员、设备投入等施工组织措施;
j) 拟提交的成果资料。
5.2 方法选择
5.2.1 探测单位应充分考虑不同探测方法的适用性、局限性、探测效率等因素，采用合适的方法进行探测。
5.2.2 应根据场地工作环境、探测条件和地球物理特征开展探测方法有效性试验，确定合理的探测方案和技术参数。
5.2.3 应优先采用非破坏性探测技术，减少对城市道路交通及地下设施的影响。
5.2.4 探测方法或方法组合宜根据探测目的，按表 1 确定。
表1 地球物理探测方法的适用性
探测方法
地下病害体
类型
探测深度
D(m)
脱空
空洞
疏松体
富水体
水囊
探地雷达法
●
●
●
●
●
D≤3.5
高密度电阻率法
-
●
○
●
●
3.0
瞬态面波法
-
●
●
-
-
3.0
地震映像法
○
●
○
-
○
D≤20.0
瞬变电磁法
-
●
○
●
●
3.0
微动勘探法
-
●
●
-
-
3.0
注： ●适用，○可用，-不适用。
5.3 仪器设备
3
DB13/T 6241—2025
5.3.1 应具备稳定性、一致性，满足不同探测深度和分辨率的要求。
5.3.2 应定期进行性能校验。
5.3.3 探测前应对仪器进行标定，电磁类设备应排除周边金属管线干扰。
5. 4 测线布置
5.4.1 测线布置应考虑探测道路全覆盖，同时宜考虑任务要求、探测方法及有效性试验结果、探测目标体的规模与埋深、测区的地形、现场环境等因素。
5.4.2 测线布置的测量工作应符合 CJJ/T 8 的有关规定，底图比例尺宜介于 1 ∶200～1 ∶500 之间。
5.4.3 普查时宜沿道路方向布设测线，测线条数不少于 3 条，遇到地形及其他干扰的影响，应增加测线间距，测线长度应保证探测目标的完整并具有足够的背景场。
5.4.4 详查时应根据普查时确定的地下异常分布布设测线，宜垂直或大角度相交于地下异常。
5.4.5 测线布置除满足上述规定外，还应满足下列规定：
a) 应避开陡坎，地形起伏区应另起测线;
b) 当在测区边界附近发现异常时，应延长或加密测线;
c) 对于历史塌陷区、大型交叉路口、建(构)筑物周边、新近地下工程施工区等重点区域，测线宜适当加密;
d) 宜穿过已知钻孔，并与其他方法测线重合;
e) 连续测线应在测线的起止点、转折点、地形突变点以及其他重要的点位设置测线特征点，没有特征点的长测线宜设置测点标记。
6 技术要求
6. 1 一般规定
6.1.1 数据采集人员应经专业培训并掌握仪器操作规程，现场作业应符合城市道路安全作业规范要求。
6.1.2 同一测区采用多方法探测时，各方法数据采集应保持空间同步和时间连续，测线位置误差不应大于 0.1 m。
6.1.3 现场应及时填写探测记录，记录内容应清晰、完整、齐全，各探测方法的记录表格式可按本文件附录 A 执行。
6.2 探地雷达法
6.2.1 应用探地雷达法探测地下病害体时应符合以下条件：
a) 应具有满足分辨病害体位置、规模等要求的探测分辨率;
b) 地形宜相对平坦，探测表面宜平整;
c) 不宜有大范围的金属构件或无线电射频等较强的电磁干扰，或通过处理可以消除其干扰;
d) 地表不应存在高导电屏蔽层。
6.2.2 探地雷达仪器设备主要技术性能指标应符合下列规定：
a) 具有实时监测显示方式;
b) 系统增益不小于 150 dB;
c) 计时误差不大于 1.0 ns;
d) 信噪比不低于 110 dB;
e) 动态范围不小于 120 dB。
6.2.3 探测地下病害体宜采用连续剖面法进行观测。
6.2.4 探地雷达宜根据不同工区情况选用双频或多频二维雷达、三维雷达，满足管中探地雷达工作条件的开放式管道，宜使用管中探地雷达作为探测手段。
6.2.5 优先选择屏蔽天线，当多个频率天线均能满足探测深度要求时，宜选择相对较高频率的天线。
6.2.6 重点区域及普查中确定的重点异常区详查探测时，宜选用多种频率天线组合探测。
6.2.7 采用探地雷达法探测时现场数据采集应符合下列规定：
a) 天线中心频率选择应与设计探测深度匹配，宜采用表 2 中推荐值;
4
DB13/T 6241—2025
表2 探地雷达天线中心频率深度对应表
天线中心频率(MHz)
推荐最大探测深度(m)
推荐深度分辨率(m)
900
1.0
0.028
600
1.2
0.042
450
1.8
0.056
400
2.0
0.063
200
2.5
0.130
170
2.8
0.150
100
3.5
0.250
b) 时窗设置应覆盖目标深度，设计探测深度应符合天线频率对应最大探测深度;
c) 连续测量时天线移动速度应均匀，并与扫描率匹配;
d) 点测模式应在天线静止时采集，道间距应保证至少三道数据覆盖目标体;
e) 应避开金属栅栏、车辆、井盖等地上干扰源，并标注地下管线位置;
6.2.8 数据质量检查与评价应符合下列规定：
a) 提供检查和评价的雷达资料应经过初步编辑，编辑内容可包括测线号、里程桩号、剖面深度等;
b) 检查观测的图像应与原始观测图像形态与位置基本对应，数据一致性误差应不大于 5% ，关键点复测定位误差应不大于 0.1 m;
c) 检查发现雷达图像有疑义或记录时窗未满足要求时，应调整参数后重新观测。
6.3 高密度电阻率法
6.3.1 应用高密度电阻率法探测地下病害体时应符合以下条件：
a) 地下病害体与周围介质之间存在较明显的电阻率差异;
b) 表层没有电阻屏蔽层;
c) 具有良好的接地条件或能通过采取措施加以改善。
6.3.2 高密度电阻率法仪器设备主要技术性能指标应符合下列规定：
a) 多芯电缆应具有良好的导电和绝缘性能，芯线电阻应小于 10 Ω/km，芯间绝缘电阻应大于
5 MΩ/km;
b) AB、MN 插头和外壳之间的绝缘电阻不应小于 100 MΩ;
c) 供电电极应坚固耐用，导电性能良好，宜采用铜质棒状电极;
d) 宜具有即时显示电剖面功能，应具有对电缆、电极接地、系统状态和参数设置的监测功能。
6.3.3 高密度电阻率法测量应根据具体情况选取观测装置，条件允许的情况下宜采用四极装置中的温纳装置。
6.3.4 正式探测前应进行参数试验，确定观测装置、排列长度及电极距。
6.3.5 采用高密度电阻率法探测时现场数据采集应符合下列规定：
a) 电极接地电阻应不大于 5 kΩ, 异常区域测点加密至0.5 m 间距;
b) 电极距宜为探测深度的 1/10～1/5;
c) 电极排列长度应大于探测深度 3 倍;
d) 电极布置时电极应呈直线排列，沿排列方向偏差应不大于极距 1/10，垂直方向不大于极距1/5。
e) 供电电极接地电阻应不大于 10 kΩ,测量电极接地电阻应不大于仪器输入电阻抗的 1%;
f) 滚动观测时每个排列的伪剖面底边应重复观测不少于 1 个测点。
6.3.6 数据质量检查与评价应符合以下规定：
a) 检查观测应在测区和时间上随机选取，且大体均匀分布，在异常区段应重点检查;
b) 检查工作量一般为测区总工作量的 3%～5%，且不少于 1 个测站;
c) 系统检查观测结果应列专门的统计表，检查观测结果应以单个测站为单位，编列各个数据的相对误差统计表，并计算该测站的均方相对误差 M;
d) 各检查测站的均方相对误差 M 应符合设计书要求;设计书未要求的按Ⅲ级合格±10%标准;
e) 质量评价不合格的，应分析原因，有补救办法时现场及时采取相应措施。
6.4 瞬态面波法
5
DB13/T 6241—2025
6.4.1 应用瞬态面波法探测地下病害体时应符合以下条件：
a) 地下病害体与周边介质之间存在较大波阻抗差异;
b) 地表较平坦、无临空面、陡立面。
6.4.2 瞬态面波法仪器设备主要技术性能指标应符合下列规定：
a) 应采用通频带较宽的数字地震仪，仪器放大器的通频带应为 0.5 Hz～4000 Hz;
b) 仪器接收道数应不小于 12 道，并且具有良好的道一致性;
c) 模/数(A/D)转换精度不低于 20 bit;
d) 各道一致性检查，要求各道振幅差不大于 5%，相位差不大于 0.5 ms;
e) 动态响应范围应大于 120 dB。
6.4.3 瞬态面波法检波器主要技术性能指标应符合下列规定：
a) 宜选用 4 Hz～20 Hz 的低频检波器;
b) 道一致性检查，要求各道之间振幅差不大于 10%，相位差不大于 1 ms;
c) 同一排列检波器之间的固有频率差不大于 0.1 Hz，灵敏度和阻尼系数差不大于 10%。
6.4.4 瞬态面波法观测系统以激振点分类可分为单端激振法和双端激振法，选用的观测系统应保证主要目的层的连续追踪。
6.4.5 瞬态面波的激发应符合下列要求：
a) 应根据任务要求和工区条件合理选择震源;
b) 震源可采用大锤激振、落重激振，选择震源应保证面波勘查所需的频率及足够的激振能量;
c) 采用锤击震源、落重震源，应在激振点敷设专用垫板。
6.4.6 瞬态面波法排列方式应遵循以下要求：
a) 排列长度不应小于勘查深度所需波长的 1/2;
b) 当场地存在固定噪声源时，排列线的方向应指向噪声源，并布置激振点与固定噪声源在排列的同侧;
c) 干扰震源波不得构成对排列线的大角度传播。
6.4.7 在地表存在沟坎及在建筑群中进行瞬态面波法勘查时，排列线的布置应考虑规避非震源干扰波的影响。
6.4.8 采用瞬态面波法探测时现场数据采集应符合下列规定：
a) 最小采集间隔应满足面波周期的时间分辨，最小周期内应采样 4～8 点;
b) 采样时间长度应满足最大源检距采集完面波最大周期的需要;
c) 检波器采样间隔应不大于 1 ms;
d) 采用多道方法时，采集的地震波记录道应不少于 12 个通道;
e) 记录的近震源道不应出现削波，非相邻坏道应不大于 3 道;
f) 重要异常区域应重复采集不少于 2 次;
g) 现场环境噪声等级应不大于 60 dB。
6.4.9 数据质量检查与评价应符合下列规定：
a) 检查观测工作量不得少于总工作量的 5%，检查记录与原始记录波形应相似，频散曲线应一致;
b) 质量评价不合格的记录应分析原因，调整采集参数，重新进行测量。
6.5 地震映像法
6.5.1 应用瞬变电磁法探测地下病害体时应符合以下条件：
a) 与周围介质之间存在明显波阻抗差异;
b) 地形宜相对平坦，无陡立面;
c) 几何尺寸与其埋藏深度或探测距离之比不小于 0.1。
6.5.2 地震映像法仪器设备除应符合本文件第 6.4.2 条的规定之外，还应具备剖面滚动采集功能。
6.5.3 地震映像法检波器主要技术性能指标应符合下列规定：
a) 固有频率大于 10 Hz，误差不大于±5%;
b) 灵敏度误差不大于±5%;
c) 谐波失真不大于 0.2%;
d) 相位差变化小于± 1.0 ms;
6
DB13/T 6241—2025
e) 绝缘电阻大于 20 MΩ。
6.5.4 地震映像法探测前应进行有效性试验，确定偏移距、激发方式及检波器频率等。
6.5.5 检波器可选择单道或多道，多道时可选择不同频率检波器。
6.5.6 应避开强震干扰时段作业;存在振动干扰时，可采用叠加的方式提高信噪比。
6.5.7 采用地震映像法探测时，现场数据采集应符合下列规定：
a) 采样间隔应不大于 0.5 ms，记录长度应不少于 512 ms;
b) 检波器频带应覆盖 10 Hz～1000 Hz，动态范围应不少于 60 dB;
c) 激发能量宜一致，炮检距应不大于目标埋深;
d) 多次覆盖观测系统最大炮间距应不大于埋深;
e) 同一条测线应使用相同型号检波器，并进行道一致性检查;
f) 采集数据信噪比应满足解释需求;
g) 发现疑似病害时，应立即记录位置并复核。
6.5.8 采集数据剖面应记录清晰，信噪比应符合数据处理、解释的要求。
6.6 瞬变电磁法
6.6.1 应用瞬变电磁法探测地下病害体时应符合以下条件：
a) 地下病害体与周边介质之间存在电性差异;
b) 测区内电磁噪声干扰较小。
6.6.2 瞬变电磁法仪器设备应符合下列规定：
a) 发射电流可调整，最小发射电流应大于 3 A;
b) 动态范围不宜小于 120 dB，对工频干扰抑制不宜小于 60 dB;
c) 等效输入噪声应小于 1 μV。
6.6.3 瞬变电磁法探测地下病害体宜选用等值反磁通装置、中心回线装置。
6.6.4 探测前应进行有效性试验，确定观测装置形式、发射线圈参数、接收参数、观测基频等关键参数。
6.6.5 采用瞬变电磁法探测时，现场数据采集应符合下列规定：
a) 中心回线装置发射线圈边长宜为 2 m×2 m～5 m×5 m，叠加次数应不少于 32 次，强干扰区叠加次数宜不少于 64 次，关断时间校正精度应不大于 1 μs;
b) 中心回线装置晚期道信号衰减率应不大于 40%;
c) 等值反磁通装置发射线圈边长宜为 1 m×1 m～2 m×2 m，与接收线圈间距应不大于 0.5 m，叠加次数应不少于 64 次，强干扰区叠加次数宜不少于 128 次;
d) 等值反磁通装置接收信号信噪比应不少于 20 dB，一次场残余电压应不大于 1 mV;
e) 点距应不大于目标体尺寸 1/2;
f) 触发模式应采用距离触发模式，触发间距应不大于 5 cm;
g) 数据丢道超过 10%时，应重新采集;
h) 应避开变电站、高压电缆等强电磁干扰源。
6.6.6 数据质量检查与评价应符合以下规定：
a) 重复观测的数据曲线形态和幅值应一致;
b) 各测道数据的相对标准偏差宜小于 10%。
6.7 微动探测法
6.7.1 应用微动探测法探测地下病害体时应符合以下条件：
a) 地下病害体与其周边介质之间应存在明显的波阻抗差异;
b) 采集阵列内应无较强振动干扰或干扰不影响目标体探测所需微动信息采集;
c) 工作现场应具备布置探测装置和开展现场工作的空间;
d) 探测仪器具备检测出现场微动信号强度的灵敏度。
6.7.2 单台微动探测法仪器设备应符合下列规定：
a) 单台微动探测宜采用三分量拾震器;
b) 通频带应根据探测深度和场地确定，宜覆盖 0.2 Hz～25 Hz;
c) 信噪比应大于 80 dB;
7
DB13/T 6241—2025
d) 放大器应采用带低通滤波功能的多通道放大器，其各通道幅值一致性偏差不应大于 3%;
e) 各通道相位一致性时间偏差不应大于 0.1 ms;
f) 等效输入噪声应低于 1 μV;
g) 电压增益应大于 80 dB。
6.7.3 阵列微动探测仪器设备可采用多通道微动探测系统或一体化拾震器。
6.7.4 多通道微动探测仪器的技术指标应符合下列规定：
a) 放大器的通道数不少于 4 通道;
b) 通道间幅值偏差不大于 5%，相位差不大于 0.1 ms;
c) 通道间串音抑制不小于 100 dB;
d) 动态范围不小于 120 dB，A/D 转换位数不小于24，采样间隔不宜大于 2 ms;
e) 系统噪声不大于 1 μV;
f) 采样率应满足探测精度要求，采集时间长度可控。
6.7.5 检波器应符合下列规定：
a) 采用速度型传感器时，电压输出灵敏度不宜小于 2 V/(cm/s);
b) 同一阵列内检波器之间的固有频率差不宜大于 0.1 Hz;
c) 灵敏度和阻尼系数不宜大于 5%;
d) 幅值差不宜大于 5%，相位差不宜大于 0.1 ms;
e) 有效频带范围内，频谱曲线应变化平缓;
f) 最低有效频率宜低于 5 Hz。
6.7.6 一体化检波器除应符合本文件第 6.7.5 条的规定之外，还应满足以下要求：
a) 应具有实时时间校正和多台传感器同步、连续记录功能;
b) 时间校正精度应不大于 1 ms;
c) 数据存储容量不宜低于 8 GB;
d) 持续工作时长不宜少于 24 h;
e) 具有防震、防潮等性能。
6.7.7 场地允许的情况下，微动探测宜采用圆形阵列;当障碍物较多时，可采用线性阵列、L 形阵列、十字形阵列、不规则密集阵列等，检波器数量不宜少于 10 个。
6.7.8 采用微动法探测时，现场数据采集应符合下列规定：
a) 传感器精度正交误差应不大于 1°, 时间同步误差应不大于 1 ms;
b) 数据采集阵列半径应不少于目标深度的 2 倍，采样频率应不少于 100 Hz;
c) 应记录环境噪声频谱，噪声等级应不大于 60 dB;
d) 频散曲线提取应采用空间自相关法，频散点缺失率应不大于 15%。
6.7.9 数据质量检查与评价应符合下列规定：
a) 采集数据编号等应与现场记录一致;
b) 数据在所需频率范围内的信噪比宜大于 10 dB;
c) 对存在持续强振动干扰的数据，应重新采集。
7 资料处理
7. 1 一般规定
7.1.1 原始数据应进行数据剔除、去噪、增益调整、地形校正等处理，记录处理步骤、过程和参数修改，并按照 CJJ/ T7 的数据处理相关规定执行。
7.1.2 单一方法异常应满足该方法的全部判据，宜进行多方法交叉验证，判定的异常空间位置重合度应不小于 80%，深度偏差应不大于 0.5 m。
7. 2 探地雷达法
7.2.1 采用探地雷达法探测时，数据资料处理应符合下列规定：
a) 零点校正应消除仪器系统延迟导致的时移误差，确保反射波时间轴与深度对应;
b) 非测距轮模式下，应通过插值算法将数据转换为等间距采样;
c) 应手动或自动切除地表直达波干扰，切除范围宜覆盖直达波主瓣宽度;
8
DB13/T 6241—2025
d) 宜采用中值滤波或自适应滤波消除随机噪声，保留有效信号;
e) 应采用宽角法或已知点验证法计算电磁波传播速度，若存在分层介质，应分段校正速度;
f) 宜采用最小相位子波反褶积，压制多次反射波干扰;
g) 应采用基尔霍夫偏移或有限差分偏移，校正绕射波和倾斜界面反射。
7.2.2 当雷达波谱出现以下特征时，可解释判定为异常：
a) 反射波同相轴错断或绕射波;
b) 双程走时与理论计算埋深偏差大于 10%。
7. 3 高密度电阻率法
7.3.1 采用高密度电阻率法探测时，数据资料处理应符合下列规定：
a) 视电阻率突变大于 30%的数据点应剔除;
b) 宜结合钻孔或其他相关资料修正深度转换系数或解释深度;
c) 宜采用滑动平均法或高斯滤波消除随机噪声;
d) 基于 DEM 数据修正地形起伏对视电阻率的影响;
e) 反演算法宜采用最小二乘法或奥克姆反演，反演参数应设置合理的正则化系数。
7.3.2 当数据出现以下特征时，可解释判定为电阻率异常：
a) 背景值 70%以下，视电阻率剖面呈现闭合低阻圈，横向梯度变化率大于 20%/m;
b) 背景值 120%以上，视电阻率剖面呈现闭合高阻圈，横向梯度变化率大于 25%/m。
7,4 瞬态面波法
7.4.1 采用瞬态面波法探测时，数据资料处理应符合下列规定：
a) 频散曲线提取应通过频率-波数分析提取基阶面波频散曲线，宜采用相速度扫描法提高低频段分辨率;
b) 频散点筛选缺失率应不大于 20%;
c) 曲线平滑宜采用多项式拟合或样条插值消除跳点。
d) 宜按半波长法进行深度转换，并应按地层泊松比进行系数校正，绘制相速度-深度曲线。
7.4.2 当数据出现以下特征时，可解释判定为异常：
a) 横波速度降低不少于 15%且频散曲线发生“之”字形畸变;
b) 基阶面波相速度离散度应大于 15%。
7.5 地震映像法
7.5.1 采用地震映像法探测时，数据资料处理应符合下列规定：
a) 换算异常深度、规模时，应首先利用已知资料标定;
b) 初至校正时宜手动拾取直达波初至时间，校正时间轴偏差;
c) 增益调整时宜采用自动增益控制平衡振幅差异;
d) 带通滤波范围宜为 10 Hz～500 Hz，压制高频噪声和低频干扰。
7.5.2 当数据出现以下特征时，可解释判定为异常：
a) 纵波速度降低超过背景值 15%;
b) 反射波能量衰减率大于 30%。
7.6 瞬变电磁法
7.6.1 采用瞬变电磁法探测时，数据资料处理应符合下列规定：
a) 宜通过趋肤深度滤波修正指数衰减曲线，消除浅层干扰;
b) 背景噪声去除宜采用滑动窗平均法压制随机噪声;
c) 视电阻率计算应基于晚期信号衰减率计算;
d) 反磁通数据校正时应进行一次场干扰压制，采用自适应滤波或数字差分技术，对晚期信号应进行趋肤深度校正及背景噪声滑动平均处理。
7.6.2 当数据出现以下特征时，可解释判定为异常：
a) 视电阻率低于背景值 20%或呈“U”型低阻特征，晚期道信号衰减率大于40%;
b) 视电阻率高于背景值 150%或呈倒“U”型高阻特征，晚期道信号衰减率小于 20%。
9
DB13/T 6241—2025
7.7 微动探测法
7.7.1 采用微动探测法探测时，数据资料处理应符合下列规定：
a) 数据分段宜采用 30 s～60 s 时间窗口分割连续数据;
b) 去趋势处理时应消除数据的线性趋势和仪器基线漂移;
c) 频谱分析应采用快速傅里叶变换计算功率谱密度;
d) 频散曲线提取宜补充分析场地共振特性，识别卓越频率及放大倍数。
7.7.2 当数据出现以下特征时，可解释判定为异常：
a) 横波速度降低不少于 10%且频散曲线出现拐点;
b) 基阶面波相速度离散度应大于 15%。
8 识别和验证
8. 1 识别
8.1.1 地下病害体的识别应根据不同方法的地球物理特征、周边环境资料，剔除假异常，确定地下病害体类型。
8.1.2 采用探地雷达法探测地下病害体时，宜根据波组形态、振幅强度、相位和频谱结果变化等进行识别，典型特征识别可参考本文件附录表 B.1 执行。
8.1.3 采用高密度电阻率法探测地下病害体时，可根据剖面电性特征等进行识别，典型特征识别可参考本文件附录表 B.2 执行。
8.1.4 采用瞬态面波法探测地下病害体时，可根据面波相速度变化、视横波速度剖面特征、时间域特征及频率域特征等进行识别，典型特征识别可参考本文件附录表 B.3 执行。
8.1.5 采用地震映像探测地下病害体时，可根据波组特征、频谱特征等进行识别，典型特征识别可参考本文件附录表 B.4 执行。
8.1.6 采用瞬变电磁法识别地下病害体时，可根据二次场幅值变化大小，衰减快慢程度，视电阻率异常表现情况等进行识别，典型特征识别可参考本文件附录表 B.5 执行。
8.1.7 采用微动探测法识别地下病害体时，可根据面波相速度特征、视横波速度剖面特征、频率域特征等进行识别，典型特征识别可参考本文件附录表 B.6 执行。
8. 2 验证
8.2.1 城市道路地下病害体探测成果的验证应符合下列规定：
a) 针对识别出的地下病害体开展验证工作，包括判定地下病害体的类型、严重程度、土质条件等特征;
b) 成果验证点宜根据地下病害体类型、场地条件和危害对象的重要性等因素进行选择;
c) 探测成果中的空洞、脱空、富水体、严重疏松体、水囊及地下建(构)筑物上方埋藏较深、规模较大的疑似目标，宜全部进行验证;
d) 一般疏松体的验证数量不宜少于总数的 20%,且不宜少于 3 处;
e) 验证前应进行公共交通安全和场地结构安全、环境安全的危险源辨识与评价，制定施工安全预案。
8.2.2 成果验证方法应符合下列规定：
a) 宜选用钻探、钎探、开挖等直观方法进行验证，不具备直观方法验证条件时，可选用其他物探方法进行验证工作;
b) 采用钻探方法施工前应进行管线等地下设施的排查工作，作业过程中应避开地下管线等市政设施;
c) 验证点宜布设在物探异常反应最强部位或中心部位;
d) 当验证地下病害体边界时，宜在地下病害体边缘增设验证点;
e) 必要时可采用内窥设备记录病害体影像;
f) 钻探、钎探、开挖验证完成后应按现行标准 JGJ/T 87 的规定进行回填工作。
8.2.3 采用钻探方法进行验证，应符合下列规定：
a) 操作具体方法应按现行标准 JGJ/T 87 执行;
10
DB13/T 6241—2025
b) 每回次钻孔进尺宜控制在 0.5 m 内，宜减压、慢速或干钻钻进;
c) 宜进行现场标准贯入试验、动力触探试验或取样，对土体密实程度进行判别;
d) 现场宜对富水体进行采样，测试含水率，判断富水程度;
e) 对水囊验证时，应采用干钻钻进并观测掉钻及干湿变化情况;
f) 应考虑绿色发展理念和生态环境保护的要求，减少钻探工作对周边生态环境的扰动和影响。
8.2.4 成果验证时应按如下原则记录地下病害体信息：
a) 钻探过程中应记录钻孔所揭露到的地下病害体起止深度、岩土体性状、钻进状态等描述，并应记录塌孔状态、渗水量及水位变化等信息;
b) 钎探验证时应记录每层击数，可记录塌孔状态、击数突变等信息;
c) 开挖验证时应记录开挖所揭露到的地下病害体起止深度、岩土体性状。
8.2.5 成果验证结果应按如下原则判定：
a) 钻探、钎探过程中发生掉钻，可判定地下病害体类型为空洞或脱空;
b) 钻探过程中钻进速率较上部土层明显升高、标贯或动探击数较上部土层明显降低或开挖揭露土体松软不密实时，可判定为疏松体;
c) 提取土样稠度为软塑—流塑或含水率明显升高时，可判定为富水体;
d) 钻孔中发现明显充水腔体，可判定为水囊。
8.2.6 成果验证完成后，应根据验证结果修正相关物探探测结论，完善物探解释，确认地下病害体类型、规模及性状等特征，可按本文件附录 C 规定编制地下病害体成果信息表。
8.2.7 验证成果与探测结果不一致时，应分析原因，对探测成果重新进行判识，并重新组织验证。
9 成果编制与质量验收
9. 1 一般规定
9.1.1 地下病害体探测成果宜包括文字报告与表格及成果图件。
9.1.2 文字报告应内容全面、重点突出、结构严谨、结论建议明确。
9.1.3 图表应清晰直观，层次清楚，图式、图例、注记齐全。
9.1.4 质量验收应具备的下列条件：
a) 原始资料齐全;
b) 已完成方案设计要求的外业工作;
c) 过程资料已经整理，并编目造册;
d) 报告文字及图表已经审核签字。
9.2 文字报告与表格
9.2.1 文字报告宜包括但不限于以下内容：
a) 工程概况;
b) 技术依据;
c) 场地工程环境分析;
d) 已有资料的利用情况;
e) 工作方法与质量评价;
f) 数据处理和资料解释;
g) 取得成果及验证;
h) 结论与建议。
9.2.2 地下病害体成果信息表应包括病害体编号、类型、位置、中心点坐标、情况描述、病害体特征及处置建议等内容。
9. 3 成果图件
9.3.1 成果图件应包括工作布置图、成果解释剖面图、病害体异常分布图等。
9.3.2 工作布置图中的探测方法、验证点及地下病害体类型标注可按本文件附录 D 的规定执行，并应符合下列规定：
a) 探测工作应标明测线、测点、验证点、剖面起止点等的平面位置、编号;
11
DB13/T 6241—2025
b) 测线特征点、测点等应有探测方法统一编号;
c) 单点点测应采用与方法相应颜色的测点图例表示，连续测线应采用相应颜色实线连接测线特征点表示;
d) 验证点布置应按规定的代号、颜色和图例绘制。
9.3.3 成果解释剖面图中的测线及地下病害体表示应符合下列规定：
a) 剖面图编号宜沿用工作布置图中的测线编号;
b) 应标明地下病害体的空间位置、形态及类型;
c) 宜标明验证点的位置及编号。
9.3.4 病害体异常分布图绘制应符合下列规定。
a) 图件编号应与工作布置图的测线编号一致;
b) 应清晰表示病害体的空间位置、形态及类型;
c) 宜包括验证点的位置及编号。
9.4 质量验收
9.4.1 质量验收应依据项目方案设计文件及本文件要求进行。
9.4.2 项目提供质量验收的资料应包括但不限于以下内容：
a) 探测方案设计文件;
b) 技术交底记录;
c) 职业健康、安全、环境交底记录;
d) 地下病害体成果表;
e) 自检、互检及抽检记录表;
f) 野外原始记录、原始数据;
g) 过程影像资料;
h) 外业工作总结;
i) 文字报告及图表。
12
DB13/T 6241—2025
A
附 录 A
(资料性)
探测记录表式
表A.1 探地雷达法外业探测记录表式
工程名称： 工程地点： 天气：
仪器型号/编号： 测试方式： 天线主频(MHz)： 时窗(ns)： 道间距(m)： 标记(m)：
文件号
测线方向
测线位置描述
测线起点/终点
测线长度(m)
备注/异常情况
操 作： 记 录： 检 查： 日 期： 第 页 共 页
13
DB13/T 6241—2025
表A.2 高密度电阻率法外业探测记录表式
工程名称： 工程地点： 天气：
测线编号： 工作方法： 仪器型号/编号：
文件号
测线位置
电极数
电极距(m)
隔离系数
备注/异常情况
现场工作示意图
说明
操 作： 记 录： 检 查： 日 期： 第 页 共 页
14
DB13/T 6241—2025
表A.3 瞬态面波法外业探测记录表式
工程名称： 工程地点：
仪器型号/编号： 道间距(m)： 偏移距(m)： 接收道数：
测线号
文件号
测线方向
测线位置
炮点位置/距离
(m)
备注
操 作： 记 录： 检 查： 日 期： 第 页 共 页
15
DB13/T 6241—2025
表A.4 地震映像法外业探测记录表式
工程名称： 工程地点： 天气：
仪器型号/编号： 检波器主频(Hz)： 测线编号： 道间距(m)： 采样间隔(ms)：
炮点编号
文件名
炮点位置
检波点起始桩号
备注
操 作： 记 录： 检 查： 日 期： 第 页 共 页
16
DB13/T 6241—2025
表A.5 瞬变电磁法外业探测记录表式
工程名称 工程地点 天气 发射框边长(m) 发射电流(A) 发射频率(Hz) 接 收 框 有 效 面 积(㎡ ) 采 集 分 量 工作装置
仪器号
接收线框号
测点号
测点文件名
测点描述
17
DB13/T 6241—2025
操 作： 记 录： 检 查： 日 期： 第 页 共 页
表A.6 微动勘探法外业探测记录表式
工程名称： 工程地点： 天气：
仪器型号/编号： 测线编号(m)： 台阵类型： 台阵半径/间距(ms)：
序号
测点
编号
台阵布置草图
里程桩号/
距离(m)
偏移(m)
测线
方向
开始
时间
结束
时间
备注
操 作： 记 录： 检 查： 日 期： 第 页 共 页
A
18
DB13/T 6241—2025
B
B
附 录 B
(资料性)
探测地下病害体典型识别特征表
表B.1 探地雷达法探测地下病害体典型识别特征表
地下病害体
波组特征
振幅
相位与频谱
空洞
1 近似球形空洞反射波组表现为倒悬双曲线形态; 2 近似方形空洞反射波表现为正向连续平板状形态; 3 多次波、绕射波明显，重复次数较多
整体振幅强，雷达波衰减很慢
1 顶部反射波与入射波同向，底部反射波与入射波反向，底部反射不易观测;2 频率高于背景场
脱空
1 脱空顶部一般形成连续反射波组，似平板状形态;2 多次波明显，重复次数较少
整体振幅强，雷达波衰减很慢
1 顶部反射波与入射波同向，底部反射波与入射波反向，底部反射不易观测;2 频率高于背景场
疏松体
严重
1 顶部形成连续反射波组;2 多次波较明显、绕射波较明显;3 内部波形结构杂乱，同相轴很不连续
整体振幅强，衰减很慢
1 顶部反射波与入射波同向，底部反射波与入射波反向;2 频率高于背景场
一般
1 顶部形成连续反射波组;2 多次波、绕射波不明显;3 内部波形结构较杂乱;同相轴较不连续
整体振幅较强，衰减较慢
1 顶部反射波与入射波同向，底部反射波与入射波反向;2 频率略高于背景场
富水体
1 顶部形成连续反射波组;2 两侧绕射波、底部反射波、多次波不明显
顶部反射波振幅强，衰减很快
1 顶部反射波与入射波反向，底部反射波与入射波反向;2 频率低于背景场
水囊
1 在雷达剖面中表现为横向连续的强反射同相轴，且在三维图像中呈现片状或带状分布;2 当边界清晰或存在孤立富水体时，电磁波在其边缘发生绕射，形成典型双曲线形反射波
1 反射波振幅强度明显，反射振幅随深度增加呈指数下降;2 内部电导率较高，电磁波穿透时能量快速衰减
1 高电导率导致电磁波能量高频成分被吸收，反射波主频显著降低，频带宽度变窄;2 频谱能量集中在低频段
(<500MHz)
19
DB13/T 6241—2025
表B.2 高密度电阻率法探测地下病害体典型识别特征表
地下病害体
剖面电性特征
空洞或水囊
1 空洞表现为相对高电阻率异常; 2 水囊表现为相对低电阻率异常
疏松体
1 疏松体有水充填时，表现为相对低电阻率异常; 2 疏松体无水充填时，表现为相对高电阻率异常; 3 在不易区分时，可以在高水位与低水位时分别探测，进行对比解释
富水体
表现为相对低电阻率异常
表B.3 瞬态面波法探测地下病害体典型识别特征表
地下病害体
面波相速度
视横波速度剖面特征
时间域特征
频率域特征
空洞
与周边正常 地层相比，速度降低明显
与周边正常地层相比，表现为明显的低速圈 闭区
1边界波组杂乱、振幅强，内部波组衰减明显;2 局部存在镜像波
频散曲线变化剧 烈，存在明显“之 ”字形拐点
严重疏松体
与周边正常 地层相比，速度 较 降 低 明显
与周边正常地层剖面相比，表现为较明显的低速区
波组杂乱，分布很不规则
能量团较分散，频 散曲线存在“之 ”字形拐点，不易提 取完整的频散曲线
一般疏松体
与周边正常地 层 剖面 相 比，速度降低较明显
与周边正常地层剖面相比，表现为低速区
波组略杂乱，分布不规则
能量团略分散，频散曲线 “之 ”字形拐点不明显
表B.4 地震映像法探测地下病害体典型识别特征表
地下病害体
波组特征
频谱特征
脱空
同相轴消失或分叉
频率低于背景场
空洞
1 同相轴上凸或下凹现象明显，边界处同相轴明 显 错 断 ; 2 内部振幅衰减明显，局部有散射现象，呈现空白带
频率低于背景场
严重疏松体
波形结构变化大，同相轴上凸或下凹现象较明显，地震波历时延长
频率低于背景场
一般疏松体
波形结构变化较大;同相轴连续性差，有上凸或下凹现象，地震波历时延长
频率略低于背景场
水囊
1 反射同相轴在含水区域发生中断或扭曲，形成低速异常带;2 绕射波或散射波在水囊边界处出现，表现为局部波形畸变
频谱主频向低频偏移(高频成分被含水介质吸收)，频带宽度变窄
20
DB13/T 6241—2025
表B.5 瞬变电磁法探测地下病害体典型识别特征表
地下病害体
二次场衰减
视电阻率
空洞/水囊
1 当表现为空洞时，二次场幅值小，衰减快;
2 当表现为水囊时，二次场幅值大，衰减慢。
1 当为空洞时，表现为相对高阻异常
2 当为水囊时，表现为相对低阻异常
疏松体
二次场幅值较小，衰减较快
表现为相对高阻异常
富水体
二次场幅值大，衰减慢
表现为相对低阻异常
表B.6 微动探测法探测地下病害体典型识别特征表
地下病害体
面波相速度特征
视横波速度剖面特征
频率域特征
疏松体
与周边正常地层相比，速度降低较明显
与周边正常地层相比，表现为较明显的低速异常
高频段表现量值较大，能量团较分散，频散曲线存在“之”字形拐点，不易提取完整的频散曲线
空洞或脱空
与周边正常地层相比，速度降低明显
与周边正常地层相比，表现为明显的低速异常， 圈闭特征明显
高频段表现量值大，频散曲线变化剧烈，“之”字形拐点明显
21
DB13/T 6241—2025
C
C
D
附 录 C
(资料性)
地下病害体成果信息表式
表C.1 地下病害体成果信息表式
编号
病害体类型
病害体位置
病害体区域中心点坐标(m)
病害体区
情况描述
病害体特征
处置建议
备注
X
Y
面积(m2)
深度(m)
22
DB13/T 6241—2025
附 录 D
(资料性)
地下病害体探测成果代号和图例
表D.1 地下病害体探测成果代号和图例
名称
代号
颜色
RGB 值
图例
说明
探测方法及验证点
探地雷达法
LD
蓝
0，0，255
1 测点、测线特征点用直径 0.5 mm 实心圆表示
2 连续测线用线宽0.2 mm实线连接测线特征点表示
高密度电法
GM
紫红
255，0,255
以雷达测线为例
瞬态面波法
RL
紫红
255，0，255
微动勘探法
WD
紫红
255，0，255
地震映像法
DZ
紫红
255，0，255
瞬变电磁法
SB
紫红
255,0，255
验证点
YZ
大红
255，0，0
用2 mm小圆和1 mm同心实心圆表示
病害体类型
路面脱空
TK
黄
255,191,0
1 范围线用线宽
0.3 mm 实线表
示，不同类型病
害体体用不同符
号填充
2 中心位置用直径1 mm圆和中心加点表示
空洞
KD
红
255,0,0
疏松体
SS
绿
0,255,0
富水体
FS
褐
76,57,38
水囊
SN
青
0,255,255
23
DB13/T 6241—2025
D
E
参 考 文 献
[1] 陈昌彦，肖 敏，贾辉等, 城市道路地下病害成因及基于综合探测的工程分类探讨[J].测绘通报，2013(增刊) : 5-9.
[2] 徐耀德,刘永勤,卢 蓉等, 城市地下工程建设“问题土水”及风险综合防控[J].地下空间与工程学报，2024(第20卷第1期) : 251-262.
[3] 王 魏，徐成龙，曹 兵等, 城市道路地下病害体多种检测方法综合应用探究[J].城市勘测，2023(12月增刊) : 110-114.
24
