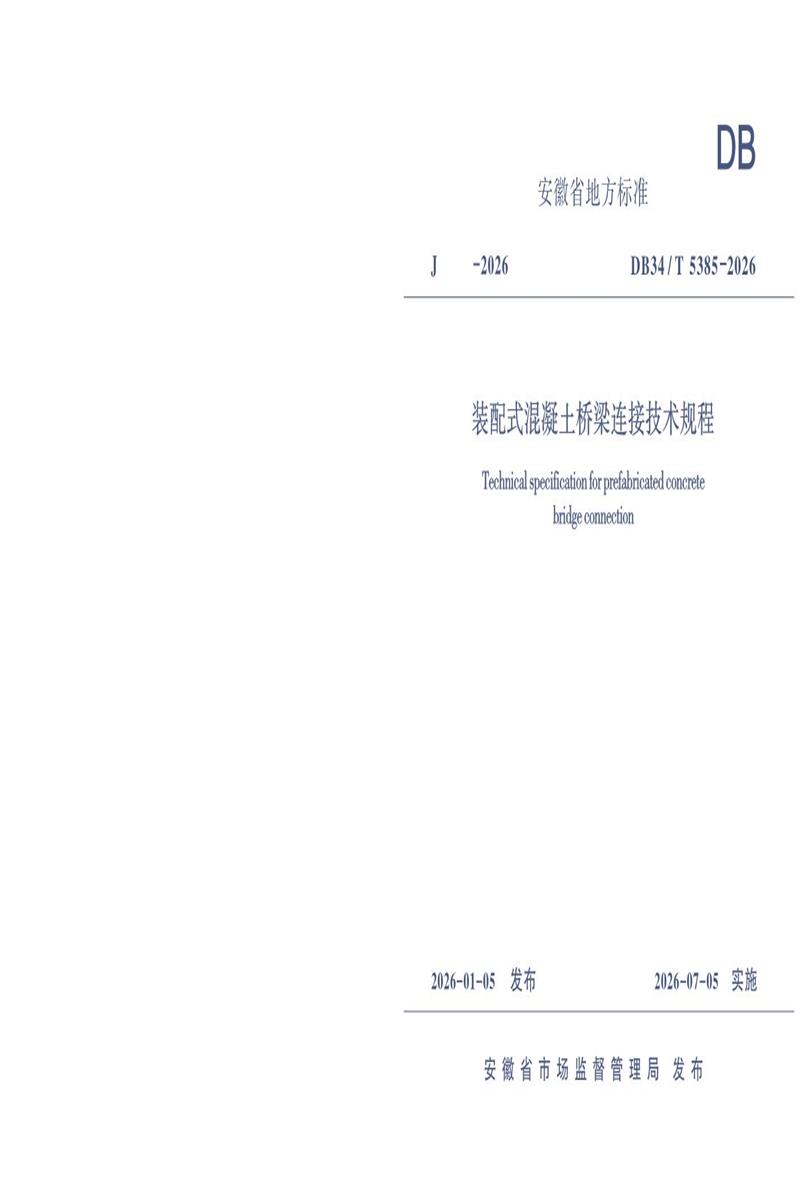

安徽省地方标准
J -2026 DB34 / T 5385-2026
装配式混凝土桥梁连接技术规程
Technical specification for prefabricated concrete
bridge connection
2026-01-05 发布 2026-07-05 实施
安 徽 省 市 场 监 督 管 理 局 发 布
安徽省市场监督管理局公告
第 1 号
安徽省市场监督管理局关于批准发布
《电子商务产品售后服务规范》等
78 项地方标准的公告
安徽省市场监督管理局依法批准《电子商务产品售后服务规范》等 78 项安徽省地方标准,现予以公布。
安徽省市场监督管理局
2026 年 1 月 5 日
附件:
安徽省地方标准清单
前 言
根据《安徽省 市 场 监 督 管 理 局 关 于 下 达 2023 年 第 三 批 安徽省地方标 准 制 修 订 计 划 的 通 知》(皖 市 监 函Γ2023〕622 号)的要求,编制组以国家 、行业和地方现行相关标准为依据,开展广泛的调查研究,总结我省 装 配 式 混 凝 土 桥梁连接工程实践并吸纳省内外最新研究成果,在广泛征求意见的基础上制定本规程 。
本规程共 8 章,主要内容包括: 1. 总则;2 . 术语和符号 ; 3. 基本规定;4 . 材料;5 . 结构计算;6 . 构造设计;7 . 施工;8 . 质量检验 。
本规程由安徽省住房和城乡建设厅负责管理,安徽省交通规划设计 研 究 总 院 股 份 有 限 公 司 负 责 具 体 技 术 内 容 的 解 释 。在执行过程中如有意见或建议,请反馈至安徽省交通规划设计研究总院 股 份 有 限 公 司 (地 址 : 安 徽 省 合 肥 市 高 新 区 彩 虹 路
1008 号,邮政编码:230088) 。
主 编 单 位:安徽省交通规划设计研究总院股份有限公司
参 编 单 位:合肥工业大学
安徽省交控工业化建造有限公司
合肥市重点工程建设管理局
安徽建工公路桥梁建设集团有限公司安徽建工路港建设集团有限公司
安徽省交规院工程智慧养护科技有限公司
主要编写人员:陈修和 吴志刚 殷 亮 杨大海 王 倩杨 凯 苏 颖 吴然圆 石怀远 孙百川冯 华 王胜斌 沈维成 孙大定 朱自萍慈伟主 张 丹 汪志甜 魏庆庆 陈 亮朱 宇 方 圆 朱 俊 胡章亮 周 云谢玉萌 王 立 李剑鸾 殷 涛
主要审查人员:周 良 丁克伟 徐宏光 周 青 李福鼎张于晔 杨善红
1 总 则
1● 0● 1 为 规 范 和 指 导 装 配 式 混 凝 土 桥 梁 构 件 连 接 技 术,保 障桥梁工程质量,制定本规程 。
1● 0● 2 本规程适用于市政和公路装配式混凝土桥梁构件连接的设计、施工与质量检验 。
1● 0● 3 装 配 式 混 凝 土 桥 梁 构 件 连 接 除 应 符 合 本 规 程 的 规 定外,尚应符合国家和安徽省现行有关标准的规定 。
2 术语和符号
2. 1 术 语
2 . 1 . 1 灌浆套筒连接 grouting sleeve connection
在金属套筒的端部插入钢筋并压注水泥基灌浆料的钢筋连接方式。
2 . 1 . 2 灌 浆 波 纹 钢 管 连 接 grouting corrugated steel pipe connection
在灌浆波纹钢管的端部插入钢筋并压注水泥基灌浆料的钢筋连接方式。
2 . 1 . 3 承插式连接 socket connection
将预制构件一端插入相连接构件的预留槽(孔) 内 ,通过浇筑混凝土或压注水泥基灌浆料,使构件连接成整体的连接方式。 2 . 1 . 4 插槽式连接 grouted pocket connection
将预制构件预埋受力钢筋整体插入相连接构件的预留槽(孔)内部,通过浇筑混凝土使构件连接成整体的连接方式。
2 . 1 . 5 壳式连接 shell type connection
将圆形预制墩柱插入桩基顶部预留受力钢筋围成的空间内 ,通过绑扎多 重 抗 剪 环 形 箍 筋 浇 筑 混 凝 土 形 成 壳 壁,使 构 件连接成整体的连接方式。
2 . 1 . 6 湿接缝连接 wet joint connection
预制混凝土构件之间留有一定缝宽,采用现浇混凝土实现不同预制构件成为整体的连接方式。
2 . 1 . 7 预应力筋连接 prestressed tendon connection
通过预应力钢筋的张力将不同预制构件拼接成整体的连接方式。
2 . 1 . 8 U形钢筋连接 U-bar connection
缝宽两侧的预制构 件 预 留 U 形 钢 筋 并 相 互 交 叉 布 置 的 湿接缝连接 。
2. 2 符 号
ac — 承插孔距离承台 、盖梁周边距离 ;
b1 — 键槽凹面和凸面的长度 ;
c — 承插孔底(顶)部距离承台 、盖梁底(顶)的厚度 ;
c1 — 键槽的起凹点距离承插孔台顶面的距离 ;
d — 钢筋直径 ;
Dc — 墩柱 、桩基边长或直径 ;
Dp — 管径波纹钢管的最大直径 ;
h1 — 键槽深度 ;
la — 钢筋锚固长度 ;
lau — 采用超高性能混凝土浇筑的钢筋锚固长度 ;
lsu — 用超高性能混凝土浇筑的钢筋搭接长度 。
3 基本规定
3 . 0. 1 桥 梁 预 制 构 件 的 连 接 位 置 和 形 式,应 综 合 考 虑 结 构 受力特性以及构件 的 制 作 、运 输 、安 装 、运 营 和 养 护 等 因 素,并 遵循标准化原则。
3 . 0. 2 装配式混凝土桥梁连接应以结构可靠度设计理论为基础,按分项系数表达的承载能力极限状态和正常使用极限状态设计方法进行设计。
3 . 0. 3 作用的分类 、代表值 、作用组合及结构重要性系数的取值 ,市政桥梁应符合《城市桥梁 设 计 规 范》CJJ11 的 规 定,公 路桥梁应符合《公路桥涵设计通用规范》JTG D60 的规定。
3 . 0. 4 本规程 适 用 于 地 震 动 峰 值 加 速 度 小 于 0. 15g 的 地 区 ,不小于 0. 15g地 区 的 装 配 式 桥 梁 连 接 应 进 行 专 项 抗 震 设 计 和验算。
3 . 0. 5 耐久性设计应符合《混凝土结构耐久性设计标准》GB/ T 50476 、《公 路 钢 筋 混 凝 土 及 预 应 力 混 凝 土 桥 涵 设 计 规 范 》 JTG 3362 和《公路工程混凝土结构耐久性设计规范》JTG / T 3310 的规定。
3 . 0. 6 装配式混凝土桥梁预制构件间连接的主要形式包括灌浆套筒连接 、灌 浆 波 纹 钢 管 连 接 、承 插 式 连 接 、插 槽 式 连 接 、壳式连接 、湿接缝连接 、预应力筋连接等,各连接形式宜按表3 . 0. 6选用。
表 3 . 0 . 6 预制构件间连接的主要形式选用表
续表 3 . 0 . 6
4 材 料
4. 1 混凝土 、钢筋和钢材
4 . 1 . 1 混凝土、普通钢筋、预应力钢筋的设计指标应符合现行《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG3362 的规定。
4 . 1 . 2 钢材 、焊接材料的设计指标应符合现行《公路钢结构桥梁设计规范》JTG D64 的规定 。
4. 2 灌浆套筒
4 . 2 . 1 灌浆套筒按加工方式可采用铸造灌浆套筒或机械加工灌浆套筒,其材 料 性 能 和 技 术 要 求 应 符 合《钢 筋 连 接 用 灌 浆 套筒》JG/T 398 的规定 。
4 . 2 . 2 铸 造 灌 浆 套 筒 宜 采 用 高 强 球 墨 铸 铁 制 作,其 材 料 性 能指标应符合《球墨铸铁件》GB/T1348 和《公路装配式混凝土桥梁设计规范》JTG/T 3365-05 的规定 。
表 4 . 2 . 2 球墨铸铁灌浆套筒的材料性能
4 . 2 . 3 采用优质碳素结构钢 、碳素结构钢 、低合金高强度结构钢或合金结构钢的机械加工灌浆套筒,其力学性能和外观尺寸应符合《优 质 碳 素 结 构 钢 》 GB/T 699 、《碳 素 结 构 钢 》 GB/T 700 、《低合金高强度结构钢》GB/T 1591 、《合金结构钢》GB/T 3077 的规定,材料性能应符合表 4. 2. 3 的规定 。
表 4 . 2 . 3 灌浆套筒钢材的材料性能
4 . 2 . 4 钢 筋 采 用 灌 浆 套 筒 连 接 后,连 接 接 头 抗 拉 强 度 不 应 小于被连接钢筋的抗拉强度标准值,连接接头的变形性能应符合《公路装配式混凝土桥梁设计规范》JTG/T 3365-05 的规定 。
4. 3 灌浆波纹钢管
4 . 3 . 1 钢筋连接用灌浆波纹钢管应采用直缝电焊钢管或无缝钢管制作,直缝电 焊 钢 管 应 符 合《直 缝 电 焊 钢 管》GB/T 13793的规定,无缝钢管应符合《结构用无缝钢管》GB/T8162 的规定 。
4 . 3 . 2 预应力筋孔道用灌浆波纹钢管宜采用钢带经冷弯成型制作,其原材料 、波形尺寸 、壁厚 、抗压刚度 、密封性能及防腐处理等应满足设 计 要 求,并 符 合《预 应 力 混 凝 土 桥 梁 用 金 属 波 纹管》JG/T 225 的相关规定;其在桥梁结构中的布置和受力性能应符合《公路钢筋 混 凝 土 及 预 应 力 混 凝 土 桥 涵 设 计 规 范》JTG 3362 的相关规定 。
4 . 3 . 3 灌浆波纹钢管应采用不低于 Q235 的钢材,封口板宜选用 Q235 钢, 其 材 料 性 能 应 符 合《优 质 碳 素 结 构 钢》 GB/T 699或《低合金高强度结构钢》GB/T 1591 的规定 。
4. 4 灌浆料与接缝材料
4 . 4 . 1 灌浆套筒连接 、灌浆波纹钢管连接 、承插式连接的水泥基灌浆料材料性能应符合表 4. 4. 1 的规定 。
表 4 . 4 . 1 连接用水泥基灌浆料的材料性能
续表 4 . 4 . 1
注 : 表 中 技 术 指 标 试 验 方 法 应 符 合《钢 筋 连 接 用 套 筒 灌 浆 料 》 JG/T408 、《水泥基灌浆材料应用技术规范》GB/T50448 的规定 。
4 . 4 . 2 预制 节 段 接 缝 填 充 层 的 材 料 应 采 用 微 膨 胀 水 泥 基 砂浆,其材料性能应符合表 4. 4. 2 的规定 。
表 4 . 4 . 2 连接用微膨胀水泥基砂浆的材料性能
4 . 4 . 3 预制构 件 胶 接 缝 的 环 氧 树 脂 胶 材 料 性 能 应 符 合《节 段预制混凝土桥梁技术标准》CJJ/T 111 的规定 。
4 . 4 . 4 湿接缝连接和壳式连接的超高性能混凝土强度指标和弹性模量应符合表 4. 4. 4—1 和表 4. 4. 4—2 的规定 。
表 4 . 4 . 4 一 1 超高性能混凝土强度指标(Mpa)
续表 4 . 4 . 4 一 1
表 4 . 4 . 4 一2 超高性能混凝土弹性模量( × 103 Mpa)
4 . 4 . 5 补偿收 缩 混 凝 土 材 料 性 能 应 符 合《补 偿 收 缩 混 凝 土 应用技术规程》JGJ/T 178 的规定。
5 结构计算
5 . 1 一般规定
5 . 1 . 1 节 段 预 制 拼 装 混 凝 土 构 件 进 行 承 载 能 力 极 限 状 态 计算 、正常使用极 限 状 态 计 算 以 及 构 件 应 力 计 算 时,均 应 计 入 接缝对受力性能 的 影 响,且 市 政 桥 梁 应 符 合《节 段 预 制 混 凝 土 桥梁技术标准》CJJ/T 111 的规定,公路桥梁应符合《公路装配式混凝土桥梁设计规范》JTG/T 3365-05 的规定 。
5 . 1 . 2 节段装配式混凝土桥墩构件采用满足本规范要求的灌浆套筒连接 、灌 浆 波 纹 钢 管 连 接 、承 插 式 连 接 、插 槽 式 连 接 、壳式连接和湿接缝连接时,其结构静力作用效应分析可按现浇结构进行 。
5 . 2 持久状况承载能力极限状态计算
5 . 2 . 1 节段预制拼装混凝土受弯构件应进行接缝位置正截面抗弯承载力 、斜截面抗剪承载力及接缝截面抗剪弯承载力等计算;受压构件应进行接缝位置正截面抗压弯承载力和斜截面抗剪弯承载力计算 。
5 . 2 . 2 节段预制拼装混凝土构件接缝截面的承载力计算可采用平截面假定,受 压 混 凝 土 的 应 力 图 形 可 简 化 为 矩 形,不 应 计入混凝土的抗拉作用,截面各种材料的强度应取其相应的设计值。
5 . 3 持久状况正常使用极限状态计算
5 . 3 . 1 节 段 预 制 拼 装 混 凝 土 受 弯 、受 压 构 件 应 根 据 持 久 状 况正常使用极限 状 态 要 求,对 接 缝 位 置 截 面 进 行 抗 裂 验 算,对 构件进行挠度验算 。
5 . 3 . 2 节 段 预 制 拼 装 预 应 力 混 凝 土 构 件 接 缝 截 面 的 受 弯 、受
压验算不得按 B类预应力混凝土构件设计,接缝处无纵向连续普通钢筋时,应按全预应力混凝土设计。
5 . 3 . 3 节段预制拼装钢筋混凝土构件接缝截面的最大裂缝宽度应按《公路 钢 筋 混 凝 土 及 预 应 力 混 凝 土 桥 涵 设 计 规 范》JTG 3362 的规定计算,其裂缝宽度不应大于 0. 15mm。
5 . 3 . 4 节段预制拼装混凝土受弯构件和大偏心受压构件应计入接缝对其挠度的影响,可采用挠度计算值乘以 1 . 1 倍的增大系数,或截面刚度计算值乘以 0. 9 倍的折减系数。
5 . 3 . 5 壳 式 连 接 的 壳 壁 宜 采 用 超 高 性 能 混 凝 土,按 作 用 频 遇组合并考虑长期效应影响验算,其控制截面的拉应力不应超过允许值。
5 . 4 持久状况和短暂状况应力计算
5 . 4 . 1 节 段 预 制 拼 装 预 应 力 混 凝 土 构 件 在 弹 性 阶 段 计 算 时 ,预应力筋对截面几何特征的影响应符合《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG 3362 的规定。
5 . 4 . 2 在持久状况设计时,节段预制拼装预应力混凝土受弯 、受压构件应计算其使用阶段接缝位置的正截面混凝土压应力 、斜截面混凝土 主 压 应 力 和 受 拉 区 预 应 力 筋 拉 应 力,市 政 桥 梁 、公路桥梁的计算方法应分别符合《节段预制混凝土桥梁技术标准》CJJ/T 111 和《公 路 装 配 式 混 凝 土 桥 梁 设 计 规 范》JTG/T 3365-05 的规定 。
5 . 4 . 3 在短暂状况设计时,节段预制拼装混凝土受弯 、受压构件应根据制作 、运输及安装等施工阶段,计算其由 自重 、施工荷载等作用引起的接缝位置正截面和斜截面混凝土应力,市政桥梁 、公路桥梁的 计 算 方 法 应 分 别 符 合《节 段 预 制 混 凝 土 桥 梁 技术标准 》 CJJ/T 111 和《公 路 装 配 式 混 凝 土 桥 梁 设 计 规 范 》 JTG/T 3365-05 的规定。
5 . 4 . 4 构件运输和安装计算时,其自重应乘以动力系数,对结构不利工况的动力系数取 1 . 20,对结构有利工况的动力系数取
0 . 85 。
5 . 5 地震状况计算
5 . 5 . 1 装 配 式 混 凝 土 桥 梁 连 接 的 抗 震 设 防 要 求 市 政 桥 梁 、公路桥梁应分别符合《城市桥梁抗震设 计 规 范》CJJ166 和《公 路桥梁抗震设计规范》JTG/T 2231-01 的规定 。
5 . 5 . 2 市政和公路装配式混凝土桥梁在 E1 和 E2 地震作用下的抗震分析应分 别 按 照《城 市 桥 梁 抗 震 设 计 规 范》 CJJ166 和《公路桥梁抗震 设 计 规 范》JTG/T 2231-01 的 规 定 建 立 桥 梁 结构的空间动力 计 算 模 型,并 应 模 拟 接 缝 的 力 学 特 性,可 采 用 以下三种方法:
1 E1 地震作用下的弹性分析阶段,或接缝钢筋未贯穿 、锚固不足的情况 时,忽 略 未 贯 穿 接 缝 的 钢 筋 的 作 用,将 实 际 接 缝的集中变形处理为分散于构件受拉侧的变形 ;
2 E2 地震作用下的非线性分析,或接缝高度较小 、钢筋作用可忽略时,采用与接缝实际高度等长的素混凝土柱来模拟接缝的力学特性 ;
3 E2 地震作用下的精细化非线性分析,或 接 缝 含 贯 穿 钢筋 、耗能装置时,采 用 并 联 弹 簧 模 型 模 拟 各 组 成 部 分 之 间 的 相互作用 。
5 . 5 . 3 在进行抗震分析时, E1 地震作用下,墩柱抗弯刚度可按全截面特性 计 算,且 应 考 虑 柱 身 内 灌 浆 套 简 对 墩 柱 刚 度 的 影响,采用换算截面计 算 ; E2 地 震 作 用 下,潜 在 墩 柱 屈 服 的 有 效截面抗弯刚度应按《公路装配式混凝土 桥 梁 设 计 规 范》JTG/T 3365-05 的规定计算 。
5 . 5 . 4 采用 灌 浆 套 筒 连 接 、灌 浆 波 纹 钢 管 连 接 、承 插 式 连 接 、插槽式连接 、壳 式 连 接 及 湿 接 缝 连 接 的 桥 墩,其 塑 性 铰 区 斜 截面抗剪强 度 应 按《公 路 装 配 式 混 凝 土 桥 梁 设 计 规 范 》JTG/T 3365-05 的规定计算 。
6 构造设计
6 . 1 一般规定
6 . 1 . 1 装配式桥梁连接位置的选择应遵循以下原则:
1 避开受力复杂 、构造复杂部位 ;
2 合理确定预制构件的尺寸和重量,使其适应预制 、运输及安装要求 ;
3 减少预制构件类型,实现构件标准化与模数化设计 ;
4 避 免 设 置 于 水 位 变 动 区 及 浪 溅 区,防 止 长 期 受 水 环 境侵蚀。
6 . 1 . 2 连接部位的构造设计,应明确预制 、安装的精度控制要求 ,兼顾施工可操作性。
6 . 1 . 3 预制拼装墩柱 、盖梁 、承台等不同类型构件之间的拼装接缝砂浆垫层厚度宜为 10mm~30mm,同类型构件之间的环氧胶接缝厚度宜为 1mm~3mm。
6 . 1 . 4 装配式混凝土桥梁连接构造设计除应符合本标准规定外,尚应符合行业标准《节段预制混凝土桥梁技术标准》CJJ/T
111 、《公路装配式混凝土桥梁设计规范》JTG/T3365-05 和《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG 3362 的规定。
6 . 2 灌浆套筒连接
6 . 2 . 1 灌浆套筒之间净距不宜小于粗骨料最大粒径的 1 . 3 倍且不宜小于 50mm。
6 . 2 . 2 灌浆套筒连接接头中的普通钢筋应采用热轧带肋钢筋。
6 . 2 . 3 采用灌浆套筒连接的预制混凝土墩柱纵向受力钢筋直径 d 宜 在 12mm~40mm 范 围 内;相 邻 纵 向 钢 筋 之 间 的 中 心 距不应大于 350mm , 灌浆套筒连接范围内至少每隔一根纵向钢筋
应采用箍筋或拉筋固定。
6 . 2 . 4 钢 筋 伸 入 灌 浆 套 筒 内 的 锚 固 长 度 不 应 小 于 10 倍 钢 筋直径。
6 . 2 . 5 灌 浆 套 筒 连 接 设 计 抗 拉 承 载 力 不 应 小 于 1 . 15 倍 连 接钢筋抗拉承载力标准值,设计屈服承载力不应小于连接钢筋屈服承载力标准值。
6 . 2 . 6 灌 浆 套 筒 预 埋 在 墩 柱 内 时,其 连 接 区 域 应 配 置 加 密 箍筋,并应符合下列规定 :
1 墩 柱 箍 筋 加 密 区 范 围 除 灌 浆 套 筒 长 度 范 围 外,还 应 向其两端各延伸不小于 500mm ;
2 盖 梁 或 承 台内 加 密 区 范 围,不 宜 小 于 0. 5 倍 墩 柱 直 径或 0. 5 倍短边边长,且不小于 500mm ;
3 灌浆套筒外第一道箍筋与套筒端部距离不应大于 50mm;
4 灌浆套筒压浆口下缘处应设置一道箍筋。
图 6 . 2 . 6 预制墩柱潜在塑性铰区域内灌浆套筒箍筋加密示意图
1 预制承台,2 垫层,3 箍筋,4 灌浆套筒,5 预制墩柱
6 . 2 . 7 灌 浆 套 筒 预 埋 在 承 台 或 盖 梁 内 时,其 连 接 区 域 应 配 置加密箍筋。 墩柱 内 箍 筋 加 密 区 范 围 不 应 小 于 灌 浆 套 筒 长 度 加500mm 之和,且不应小于墩柱潜在塑性铰范围;承台 、盖梁范围内箍筋 加 密 区 范 围 不 应 小 于 0. 5 倍 墩 柱 直 径 或 0. 5 倍 短 边 边长,且不小于 500mm。
6 . 2 . 8 灌浆套 筒 的 保 护 层 厚 度 应 符 合 现 行《公 路 钢 筋 混 凝 土及预应力混凝土桥涵设计规范》JTG 3362 的规定。
(a)预制墩柱与预制承台连接 (b) 预制墩柱与预制盖梁连接
图 6 . 2 . 7 预制承台或盖梁内灌浆套筒箍筋加密示意图
1 预制承台 , 2 垫层 , 3 箍筋 , 4 灌浆套筒 , 5 预制墩柱 , 6 预制盖梁
6 . 3 灌浆波纹钢管连接
6 . 3 . 1 灌 浆 波 纹 钢 管 间 的 净 距 不 应 小 于 波 纹 钢 管 外 径,且 不应小于 50mm 。
6 . 3 . 2 灌浆波纹钢管孔径与钢筋直径比 Dp /d宜控制在 2. 5 ~ 3 . 5 ,波纹钢管的内径不宜小于 d+40mm,波纹钢管壁厚不应小于 2mm,波纹钢管的波高不宜小于 3mm,波纹钢管的波距不宜大于 32mm 。
6 . 3 . 3 灌浆波纹钢管内的钢筋锚固长度不应小于 24倍钢筋直径。
6 . 3 . 4 灌浆波纹钢管预埋在预制承台 、盖梁或台帽内时,预制构件内应布置 加 密 箍 筋,墩 柱 箍 筋 加 密 区 延 伸 至 预 制 承 台 、盖梁或台帽的距离不应小于墩柱直径或边长的 1/2 、500 mm及波纹钢管高度的最大值 。
(a)预制墩柱与预制承台连接 (b) 预制墩柱与预制盖梁连接
图 6 . 3 . 4 预制墩柱节点连接示意图
1 预制承台 , 2 金属波纹钢管,3 垫层 , 4 箍筋 , 5 预制墩柱 , 6 预制盖梁
6 . 3 . 5 灌 浆 波 纹 钢 管 下 端 应 设 置 压 浆 口 连 接 压 浆 管,上 端 应设置出浆口连 接 出 浆 管 或 直 接 由 端 部 出 浆。 压 浆 口 下 缘 与 端部净距应大于 20mm,且压浆口下缘处应设置一道箍筋。
6 . 3 . 6 灌浆波 纹 钢 管 的 净 保 护 层 厚 度 应 符 合《公 路 钢 筋 混 凝土及预应力混凝土桥涵设计规范》JTG 3362 的规定。
6 . 4 承插式连接
6 . 4 . 1 预制墩 柱 插 入 承 台 或 盖 梁 的 深 度 应 根 据《公 路 装 配 式混凝土桥梁设计 规 范》JTG/T 3365-05 计 算 确 定,插 入 段 纵 向钢筋应满足最小锚固长度要求,且墩柱承插深度不应小于圆形墩柱直径或矩形墩柱边长的 0. 7 倍 。
6 . 4 . 2 空 心 墩 柱 内 浇 筑 填 芯 混 凝 土 应 高 出 承 台 面,其 高 出 范围不应小于预制墩柱的最大圆形墩柱直径或矩形墩柱边长。
图 6 . 4. 2 承插式连接示意图
1 预制墩柱,2 预制承台 , 3 填芯混凝土 , 4 填充料
6 . 4 . 3 承插孔填充料宜选用高强水泥基灌浆料或补偿收缩混凝土,其强度等级应大于承台混凝土强度一个等级。
6 . 4 . 4 预 制 墩 柱 与 承 插 孔 壁 的 间 隙 宽 度 为 50mm ~ 200mm时,预制墩柱插 入 段 表 面 与 承 插 孔 壁 表 面 应 均 匀 设 置 键 槽,键槽宜采用梯形截面,倾角接近 45 o ,深度 h1 宜为 30mm,键 槽 凹面和凸面的长度 b1 宜 为 深 度 h1 的 2 倍 ,且 承 插 孔 壁 上 端 预 制墩柱 键 槽 的 起 凹 点,距 离 承 插 孔 台 顶 面 的 距 离 c1 不 应 小 于50mm。
图 6 . 4. 4 承插式连接间隙构造示意图
1 预制墩柱,2 预制承台,3 预制管桩,4 填充料,5 调平层
6 . 4 . 5 预制墩柱与承插孔壁的间隙宽度大于 200mm 时,应在间隙内配置水平向和竖向加强钢筋,钢筋直径不应小于 12mm,预制墩柱插入段表面宜按第 6 . 4. 4 条要求均匀设置键槽。
6 . 4 . 6 承插孔距离承 台 、盖 梁 周 边 距 离 ac 及 承 插 孔 底(顶)部距离承台 、盖梁底(顶)的厚度 c应符合表 6 . 4. 6 的规定。
6 . 4 . 6 承插式连接尺寸表 mm
注 : 为墩柱 、桩基边长或直径。
6 . 4 . 7 承台或盖梁沿承插孔周边应设置直径不小于 12mm,间距不大于 200mm 的 水 平 加 强 箍 筋,承 插 孔 底 板 应 进 行 抗 冲 切验算,根据计算结果设置弯起钢筋,并与承台钢筋进行连接。
6 . 5 插槽式连接
6 . 5 . 1 插槽孔内预制墩柱预留钢筋长度应满足最小锚固长度的要求。
6 . 5 . 2 插 槽 孔 内 宜 填 充 补 偿 收 缩 混 凝 土,其 强 度 等 级 应 不 小于盖梁 、承台等连接预制构件的混凝土强度等级。
6 . 5 . 3 插槽孔壁可通过设置钢波纹钢管或带齿键模板形成剪
力键,盖梁主筋 在 插 槽 孔 内 不 应 断 开,并 避 开 预 制 墩 柱 的 预 留钢筋 。
6 . 5 . 4 插 槽 孔 洞 顺 桥 向 、横 桥 向 的 尺 寸 不 应 小 于 桩 基(墩 柱)的直径或边长,尺寸容差不宜小于 50mm 。
(a)插槽孔不贯通 (b)插槽孔贯通
图 6 . 5 . 4 插槽式连接示意图
1 预制盖梁,2 预制墩柱 , 3 插槽孔 , 4 墩柱预留钢筋 5 注浆/出气孔
6 . 6 壳式连接
6 . 6 . 1 壳式连接宜用于圆形墩柱与桩基之间的连接,壳壁宜采用超高性能混凝土,其材料指标应符合本规程第 4. 4. 4 条规定 。
图 6 . 6 . 1 壳式连接示意图
1 预制墩柱,2 底座混凝土 , 3 壳壁 , 4 壳壁钢筋 , 5 桩基
6 . 6 . 2 壳式连接应符合下列规定:
1 预制墩插入深度不应小于墩柱直径的 0. 8 倍 ;
2 壳 壁 采 用 超 高 性 能 混 凝 土 时,壳 壁 厚 度 应 不 小 于 墩 柱直径的 0. 15 倍 ,且不应小于 250mm ;
3 桩基预留钢筋长度应满足最小锚固长度的要求 ;
4 预制墩柱插入段表面应均匀设置深度 h1 为 30mm 的键槽,并应采用倾角 45。的梯形截面构造,键槽凹面和凸面的长度b1 宜为深度 h1 的 2 倍 ;
5 壳 壁 多 重 抗 剪 环 形 筋 配 筋 应 根 据 计 算 确 定,不 应 少 于两层 。
图 6 . 6 . 2 预制墩柱键槽示意图
6 . 6 . 3 预 制 墩 柱 与 壳 壁 的 接 触 部 位 应 进 行 局 部 压 应 力 验 算,计算结果应符合《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG 3362 的规定 。
6 . 7 湿接缝连接
6 . 7 . 1 主梁纵向采用湿接缝连接时,应符合下列规定 :
1 简 支 体 系 桥 面 纵 向 连 续 现 浇 层,应 在 墩 中 心 处 顶 面 设置切缝,切缝宽度宜为 5mm~10mm,深度宜为 20mm~30mm ;桥面切缝纵向两侧不 小 于 1m 范 围 内,应 配 置 纵 向 连 续 的 传 力钢筋,并应设置防水密封措施 ;
2 先 简 支 后 连 续 结 构 体 系 的 墩 顶 连 续 段 内,预 制 梁 端 应预留外伸的纵向钢筋,其伸出长度应满足连接长度要求 。
6 . 7 . 2 主 梁 横 向 采 用 湿 接 缝 连 接 时,接 缝 位 置 宜 设 置 在 相 邻两片主梁的中间位置 。湿接缝宽度不应小于 300mm,并应满足钢筋连接长度 要 求;混 凝 土 应 采 用 补 充 收 缩 混 凝 土,强 度 等 级不应低于 C50,且不应低于主梁混凝土强度等级 。
6 . 7 . 3 湿 接 缝 钢 筋 采 用 焊 接 连 接 时,焊 接 接 头 应 设 置 在 受 力较小处,且接头位置应相互错开,并应符合下列规定 :
1 采 用 电 弧 焊 时,应 采 用 双 面 焊 缝,条 件 受 限 时,可 采 用单面焊缝;双面焊缝长度不应小于 5d,单面焊缝长度不应小于10d, d 为连接钢筋的最大直径 ;
2 采用帮条焊接时,帮条应采用与主筋相同等级的钢筋,其截面总面积应不小于被焊接钢筋的截面面积。
6 . 7 . 4 湿接缝钢筋采用机械连接时,应符合现行《钢筋机械连接技术规程》JGJ107 中 I 级接头的规定。
6 . 7 . 5 湿接缝钢筋采用 U形钢筋连接时,应符合下列规定 :
1 U形钢筋的应交错布置,交错间距不应大于 100mm,交错长度 不 应 小 于 240mm,且 不 应 小 于 3 倍 U 形 钢 筋 圆 弧 段 的弯曲半径 ;
2 U 形 钢 筋 交 错 所 围 的 核 心 混 凝 土 内,应 穿 入 不 少 于 4根直径不小于 12mm 的钢筋 ;
3 预制桥面板带底托时,底托悬臂长度不宜大于 400mm,且不得因底托削弱原截面的承载能力。
6 . 7 . 6 采用超高性能混凝土湿接缝连接时,应符合下列规定 :
1 超高性能混凝土的钢纤维体积率应不小于 2% ;
2 超高性能混凝土的最小抗压强度应不小于 95MPa ;
3 钢筋净距不应小于 4d ;
4 直线钢筋的最小锚固长度 lan 应符合表 6 . 7. 6 — 1 规定,直线钢筋绑扎最小搭接长度 lsu 应符合表 6 . 7. 6—2 规定 ;
表 6 . 7 . 6 一 1 超高性能混凝土湿接缝连接直 线 钢 筋 最 小 锚 固 长度
注 : 1 d 为锚固钢筋公称直径 ;
2 当带肋钢筋的公称直径大于 25mm 时,锚固长度应在上表值基础上增加 25% 。
表 6 . 7 . 6 一2 超高性能混凝土湿接缝连接直 线 钢 筋 最 小 搭 接 长 度 lsu
注 : 1 d 为搭接钢筋公称直径 ;
2 当带肋钢筋的公称直径大于 25mm 时,搭接长度应在上表 值基础上增加 3do
5 预制构件与现浇超高性能混凝土黏结面上应设置剪力键并凿毛至粗骨料o
6 . 8 预应力筋连接
6 . 8 . 1 节 段 预 制 构 件 采 用 后 张 预 应 力 筋 连 接 时,宜 符 合 下 列规定:
1 预应力筋可采用钢绞线 、预应力螺纹钢筋等类型 ;
2 节段预制梁 、盖梁采用胶接缝拼装连接时,拼接面应设置剪力键 ;
3 全 预 应 力 筋 连 接 的 节 段 预 制 墩 柱,宜 在 接 缝 处 增 设 剪力键或抗剪销o
6 . 8 . 2 预应力 筋 用 锚 具 组 装 件 的 连 接 性 能 应 符 合《预 应 力 钢筋用锚具 、夹具和连接器》GB/T 14370 的规定o
6 . 8 . 3 在 拼 接 缝 处 的 环 氧 黏 结 剂 固 化 过 程 中,需 施 加 临 时 预压力将环氧树脂胶在全断面均匀挤出,节段预制构件拼接缝处的正压应力不应小于 0. 3 MPao
6 . 8 . 4 节 段 预 制 混 凝 土 墩 柱 采 用 无 粘 结 预 应 力 连 接 时,预 应力筋的初张力不宜超过其屈服应力的 0. 6 倍 ,墩身轴压比不宜大于 0. 2 o
6 . 8 . 5 节 段 预 制 混 凝 土 构 件 在 采 用 预 应 力 连 接 时,预 应 力 钢束线型宜采用直线型,示意见图 6 . 8. 5 o
图 6 . 8. 5 桥墩直线型钢束布置示意图
6 . 8 . 6 节 段 预 制 混 凝 土 墩 柱 采 用 直 线 型 预 应 力 钢 束 时,宜 采用单端锚固形 式,张 拉 端 宜 设 置 于 墩 柱 顶 端,锚 固 端 可 采 用 预埋式带索 P 形锚具或其他符合要求的锚固形式O
6 . 8 . 7 对 于 高 墩 的 节 段 预 制 墩 柱,应 结 合 抗 震 要 求 设 置 耗 能措施,宜在底部 设 置 现 浇 段 或 底 部 填 芯;填 芯 高 度 不 应 小 于 一个节段高度,且不小于墩高的 1/6O
图 6 . 8. 7 桥墩底部填芯示意图
7 施 工
7. 1 一般规定
7 . 1 . 1 构 件 安 装 前 应 在 现 场 进 行 试 拼 装,试 拼 装 前 应 对 接 缝表面进行复测 、清 洁 和 干 燥 化 处 理,对 预 留 外 露 钢 材 应 进 行 除锈处理,试拼装完成后,应检查尺寸偏差,并应符合设计规定。
7 . 1 . 2 预 制 构 件 上 的 连 接 钢 筋 和 预 埋 件,应 在 工 厂 随 预 制 构件同步制作,其精度应符合设计规定。
7 . 1 . 3 模板应采用钢材制作,除满足刚度 、承载能力及稳定性的要求外,尚应 符 合 生 产 工 艺 、装 拆 便 利 性 、周 转 次 数 、预 留 孔洞及预埋件安装定位的要求。
7 . 1 . 4 在施工过程中应采取有效措施防止钢材锈蚀。 结构及构件中预留钢材的外露部分宜采取包裹 、涂刷防锈材料或其他有效方式实施临时性防护。
7 . 1 . 5 施工过程中使用的临时受力装置和临时受力结构应进行专项设计和验算。
7 . 1 . 6 装 配 式 混 凝 土 桥 梁 连 接 施 工 除 应 符 合 本 规 程 规 定 外 ,尚应符合《公路装配式混凝土桥梁施工规范》JTG/T 3654 的规定 。
7. 2 工厂预制
7 . 2 . 1 预制构件混凝土连接面应符合下列规定:
1 预制构件工厂浇筑混凝土时宜先浇筑预埋连接件范围内的混凝土 ;
2 脱模或移动时,应防止伤及接缝面的棱角和剪力键等 ;
3 预 制 构 件 接 缝 表 面 需 凿 毛 时,应 凿 毛 至 连 接 全 断 面 完全露出混凝土 的 粗 集 料,并 应 采 用 洁 净 水 冲 洗 干 净;采 用 环 氧
树脂胶拼接时,接缝处表面应清除脱模剂,保证接缝面干燥、清洁、平整 。
7● 2● 2 钢筋、预埋件制作应符合下列规定 :
1 钢筋骨架上设置的预应力、定位块、连接件等宜采用 定型生产的产品,应安装牢固、定位准确,满足骨架精确入模的要求 ;
2 设置预埋件及预留孔时,应采用定位钢筋可靠固定 。 7● 2● 3 灌浆套筒、灌浆波纹钢管预埋制作应符合下列规定 :
1 工 厂 内 安 装 前,应 检 查 出 厂 合 格 证、型 式 检 验 报 告、外观质量、尺寸和配件等,并应具备强度试验合格报告 ;
2 灌 浆 套 筒 现 场 安 装 端 应 安 装 在 带 定 位 销 的 定 位 板 上 ,定位板固定于 底 模,灌 浆 套 筒 应 垂 直 于 底 模,安 装 过 程 应 严 格按照工厂提供的说明书执行 ;
3 灌浆套筒、灌浆波纹钢管应采用绑扎固定,不得采用焊接 ;
4 预 埋 灌 浆 波 纹 钢 管 应 采 用 内 衬 钢 管 等 措 施,确 保 预 制过程中不变形 ;
5 压浆 口 、出浆方向应正确安装,并设置定位钢筋和钢筋骨架整体固定 ;
6 压浆管、出浆管和对应的压浆 口 、出浆口连接应密封牢固,管长应根据承台、墩柱或盖梁尺寸预留准确,并应用止浆塞塞紧 ;
7 构 件 拆 模 后,应 及 时 检 查 灌 浆 套 筒、灌 浆 波 纹 钢 管 内腔,确保干净通畅、无杂物堵塞 。
7● 2● 4 各 类 连 接 浇 筑 之 前 应 进 行 隐 蔽 工 程 检 查,包 括 但 不 限于下列内容 :
1 纵向受力钢筋的牌号、规格、数量、位置及伸出长度 ;
2 灌浆套筒的型号、数量、安装位置及灌浆孔、出浆孔、排气孔的位置 ;
3 钢 筋 的 连 接 方 式、接 头 位 置、接 头 质 量、接 头 面 积 百 分率、搭接长度、锚固方式及锚固长度 ;
4 箍筋、横向钢筋的牌号、规格、数量、间距、位置,箍筋弯
钩的弯折角度及平直段长度 ;
5 预埋件的规格、数量和位置 。
7. 3 存放与运输
7 . 3 . 1 混 凝 土 预 制 构 件 存 放 时,混 凝 土 强 度 应 达 到 设 计 要 求的强度等级,环境温度宜保持在 5℃~30℃ ,相对湿度不宜超过80% 。
7 . 3 . 2 预制构件存放场地应平整稳固、无积水,存放宜采用枕木、橡胶板等弹性支撑物支垫 。
7 . 3 . 3 混 凝 土 预 制 构 件 连 接 处、边 角 部 或 链 索 接 触 处 的 混 凝土,宜设置保护衬垫,避免混凝土损坏 。
7 . 3 . 4 预制构件的连接件应采取防潮、防污染、防损坏等措施 。
7. 4 现场施工
7 . 4 . 1 预 制 构 件 及 连 接 材 料 进 场 后 应 按 规 定 进 行 验 收,进 场验收应符合下列规定 :
1 预 制 构 件 上 的 预 埋 件、预 留 插 筋、预 埋 管 线 等 的 规 格 、数量、位置应符合设计要求 ;
2 施工用的混凝土原材料、钢筋、钢材、连接套筒、金属波纹钢管、预埋件、接缝材料等应按照相关规定进行取样抽检 。
7 . 4 . 2 采用灌浆套筒连接、灌浆波纹钢管连接应符合下列规定 : 1 灌浆压力及其他参数等应根据工艺试验进行确定 ;
2 灌浆料同条件养护试件抗压强度达到 35MPa 后,方可进行对连接接头有扰动的后续施工 ;
3 灌浆作业应 采 用 压 浆 法 从 下 灌 浆 孔 注 入 , 当 灌 浆 料 从构件其他灌浆孔、出浆孔流出后应及时封堵 ;
4 当环境温度高于 30℃时,应 采 取 措 施 降 低 灌 浆 部 位 和灌浆料拌合物的温度,灌入套筒内的灌浆料温度不应超过灌浆料产品使用说明书中明确的最高温度;施工环境温度低于 —5℃时不得施工,当环境温度低于 5℃时应采用加热保温措施 ;
5 在灌浆施工前,应对灌浆料拌合物进行流动性检测,其流动性应符合本规程第 4. 4. 1 条的规定 ;
6 灌浆料加水后可操作的时间应符合灌浆料产品使用说明书的规定,并 在 加 水 后 30min 内 用 完;散 落 的 灌 浆 料 拌 合 物不得二次使用,剩 余 的 拌 合 物 不 得 再 次 添 加 灌 浆 料 、水 混 合 后使用。
7 . 4 . 3 采用承插式连接应符合下列规定:
1 预制墩柱 、桩基等构件正式安装前应进行预拼装,调整标高和垂直度,然后进行坐浆和正式吊装 ;
2 预制墩柱墩身应保持整洁,避免污染,成插孔浇筑前应对墩柱承插段充分湿润。
3 承插孔内浇筑混凝土宜在一天中气温相对较低的时段进行,浇筑后的保湿养护时间应不少于 14d。
7 . 4 . 4 采用插槽式连接应符合下列规定:
1 墩 柱 安 装 前 应 清 理 槽 口 ,并 在 承 台 槽 口 内 设 置 20mm厚的砂浆垫层找平,砂浆的厚度应均匀,且一次浇筑完成 ;
2 构 件 安 装 就 位 后 应 通 过 调 位 装 置 对 其 进 行 精 确 定 位 ,并应启用锁定装置将其及时锁定 ;
3 对连接面混凝土,应进行严格凿毛处理,并应将连接界面清理干净,浇 筑 前 应 充 分 湿 润 或 涂 刷 界 面 剂,浇 筑 后 按 规 定进行养护。
7 . 4 . 5 采用壳式连接应符合下列规定:
1 连接构 件 应 按“ 预 留 桩 基 主 筋 —绑 扎 多 重 抗 剪 环 形 钢筋 —浇 筑 墩 柱 底 座 混 凝 土 —安 装 预 制 墩 柱 —浇 筑 超 高 性 能 混凝土壳壁”的安装顺序执行 ;
2 预制墩柱墩身应保持整洁,避免污染,浇筑前连接段应充分湿润 ;
3 墩桩拼装时应采用砂浆垫层找平,保证底座平整,砂浆垫层拼接面处 应 一 次 完 成 坐 浆,且 确 保 浆 液 饱 满,坐 浆 后 不 得调整构件姿态 ;
4 采 用 超 高 性 能 混 凝 土 壳 壁 时,超 高 性 能 混 凝 土 材 料 的现场浇筑及养护应符合《活性粉末混凝土》GB/T31387 的相关规定 。
7 . 4 . 6 采用湿接缝连接应符合下列规定:
1 湿 接 缝 连 接 的 连 接 面 应 进 行 凿 毛 处 理,凿 毛 深 度 不 宜小于 8mm ;
2 湿接缝连接处的预应力管道应顺直 、无弯折,对接头处的管道应包缠严密,确保不漏浆 ;
3 湿接缝浇筑前应对相邻连接面充分湿润 ;
4 湿 接 缝 浇 筑 混 凝 土 宜 采 用 补 偿 收 缩 混 凝 土,应 对 配 合比进行专项设计,浇筑宜采用“对称分段 、跳仓浇筑”;
5 浇 注 完 成 后 应 及 时 覆 盖 养 护 膜 、涂 刷 养 护 剂 或 采 取 其他保湿措施进行养护,养护时间不应少于 14d,冬季施工时养护时间可延长至 21d,必要时采用保温措施 ;
6 湿接缝混凝土的强度在未达到设计强度的 85%之 前 ,不得在桥面上通行车辆 、堆放材料或进行影响其受力的其他施工作业 。
7 . 4 . 7 节段拼装梁采用预应力连接,应符合下列规定:
1 加 强 对 基 准 节 段 的 定 位 精 度 控 制,施 工 过 程 中 基 准 节段不得发生偏 位;各 节 段 应 逐 块 进 行 测 量 控 制,使 其 轴 线 和 高程定位精度满足控制要求 ;
2 胶接缝粘结剂涂抹前应对节段匹配面进行清灰 、除尘 ,确保匹配面洁净 , 其匹配面湿度应满足粘结剂的施工要求 ;
3 预 制 节 段 拼 装 梁 的 张 拉 端 应 采 用 低 回 缩 锚 具,宜 在 结构变形稳定后进行二次张拉 。
7 . 4 . 8 采用预应力连接的墩柱 、盖梁节段应符合下列规定:
1 拼装前应对墩柱节段拼装缝 、承台拼接面进行复测,标高允许偏差不应大于 2mm,水平度允许偏差不应大于 1mm/m ;
2 在 构 件 精 确 就 位 后,应 采 取 可 靠 的 临 时 固 定 措 施 对 其进行固定,永久预应力施工完毕方可拆除临时施工措施 。
8 质量检验
8 . 1 一般规定
8 . 1 . 1 装配式混凝土桥梁各连接部位应按分项工程的基本要求 、实测项 目 、外观质量和质量保证资料等进行逐项检验,均满足相关要求后方可验收。
8 . 1 . 2 装 配 式 混 凝 土 桥 梁 连 接 的 质 量 检 验 除 应 符 合 本 规 程外,尚应符合《城市桥梁工程施工与质量验收规范》CJJ2 和《公路工程质量检验评定标准》JTGF80/1 的规定。
8 . 2 灌浆套筒 、灌浆波纹钢管连接
8 . 2 . 1 灌 浆 套 筒 和 灌 浆 波 纹 钢 管 的 质 量 检 验 除 符 合 本 规 程外,尚应符合《钢筋套筒灌浆连接应用技术规程》JGJ355 和《预应力混凝土用金属波纹管》JG 225 的规定。
8 . 2 . 2 水 泥 基 灌 浆 料 在 拌 浆 时 应 制 取 试 件,对 应 每 个 拼 接 部位应制取不少于 3 组,分别测试 1d 、3d 和 28d龄期抗压强度,其技术指标应符合本规程第 4. 4. 1 条规定。
8 . 2 . 3 灌浆饱满度检测可采用内窥镜法 、芯片法 、压力传感器法和阵列超声成像法等;灌浆强度检测可采用预埋钢丝拉拔法和取芯法等。 检测数量宜符合下列规定:
1 采 用 内 窥 镜 法 检 查 套 筒 或 金 属 波 纹 管 内 是 否 有 异 物 ,检测数量不宜少于 5% ,且不宜少于 3 个,抽样应具有代表性 ;
2 采用芯片法或压力传感器法检查套筒或金属波纹管灌浆饱满度,检测数量 不 宜 少 于 30% ,且 不 宜 少 于 10 个,抽 样 应具有代表性 ;
3 采 用 预 埋 钢 丝 拉 拔 法 检 查 套 筒 浆 料 质 量,检 测 数 量 不宜少于 5% ,且不宜少于 3 个,抽样应具有代表性。
8 . 2 . 4 灌浆套筒和灌浆金属波纹钢管连接预埋定位实测项 目应符合表 8. 2. 4 的规定 。
表 8 . 2 . 4 灌浆套筒和灌浆波纹钢管连接实测项目
8 . 3 承插式 、插槽式与壳式连接
8 . 3 . 1 采 用 承 插 式 、插 槽 式 与 壳 式 连 接 的 构 件 坐 标 及 标 高 允许偏差为 ±2mm,水平度允许偏差为 ±1mm/m 。
8 . 3 . 2 承 插 式 、插 槽 式 与 壳 式 连 接 通 过 控 制 墩 柱 安 装 精 度 实现精准连接,其实测项目应符合表 8. 3 . 2 的规定 。
表 8 . 3 . 2 承插式 、插槽式与壳式连接安装实测项目
8 . 4 湿接缝连接
8 . 4 . 1 湿接缝施工完成后,接缝材料不得存在脱落和开裂,表面应平整 、光洁,无明显色差,无孔洞 、露筋 、蜂窝麻面和缺棱掉角现象。
8 . 4 . 2 预制梁板间湿接缝实测项 目应符合表 8. 4. 2 的规定。表 8 . 4 . 2 湿接缝实测项目
8 . 5 预应力筋连接
8 . 5 . 1 采用预应力筋连接实测项 目应符合表 8. 5 . 1 规定。
表 8 . 5 . 1 预应力筋连接实测项目
本规程用词说明
1 为 便 于 在 执 行 本 规 程 条 文 时 区 别 对 待,对 要 求 严 格 程度不同的用词,说明如下:
1) 表示很严格,非这样不可的:
正面词采用“必须”,反面词采用“严禁”;
2) 表示严格,在正常情况下均应这样做的:
正面词采用“应”,反面词采用“不应”或“不得”;
3) 表示有选择,在条件许可时首先应这样做的:
正面词采用“宜”, 反面词采用“不宜”;
4) 表示有选择,在一定条件下可以这样做的,采用“可”。
2 条文中指定应按其他有关标准执行的写法为:“ 应符合……的规定”或“应按……执行”。
引用标准名录
1 《水泥基灌浆材料应用技术规范》GB/ T 50448
2 《优质碳素结构钢》GB/T 699
3 《碳素结构钢》GB/T 700
4 《球墨铸铁件》GB/T 1348
5 《低合金高强度结构钢》GB/T 1591
6 《合金结构钢》GB/T 3077
7 《结构用无缝钢管》GB/T 8162
8 《直缝电焊钢管》GB/T 13793
9 《活性粉末混凝土》GB/T 31387
10 《预应力钢筋用锚具 、夹具和连接器》GB/T 14370
11 《城市桥梁工程施工与质量验收规范》CJJ2
12 《城市桥梁设计规范》CJJ11
15 《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG 3362
16 《公路钢结构桥梁设计规范》JTG D64
