DB43/T 3287-2025 轨道交通装备电气布线自动化测试规范

　　B 43

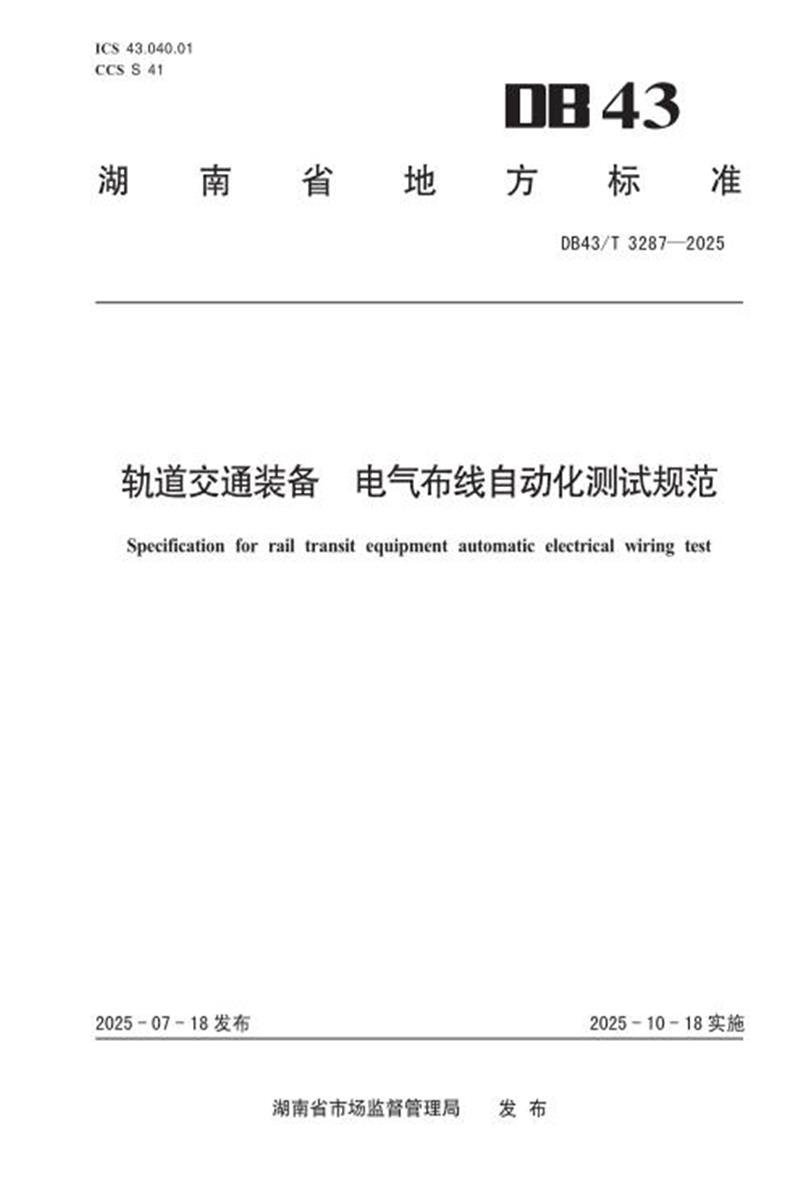

　　湖 南 省 地 方 标 准

　　DB43/T 3287—2025

　　轨道交通装备 电气布线自动化测试规范

　　Specification for rail transit equipment automatic electrical wiring test

　　2025 - 07 - 18 发布 2025 - 10 - 18 实施

　　湖南省市场监督管理局 发 布

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由湖南省工业与信息化厅提出。

　　本文件由湖南省新型城市轨道交通标准化技术委员会归口。

　　本文件起草单位：株洲中车时代电气股份有限公司、中车株洲电力机车研究所有限公司、中车株洲电力机车有限公司。

　　本文件主要起草人:陈鉴、高峰、潘柏清、石舟、周利军、龙明生、黄盘山、易秀、罗君、唐柳、易文祺、蔡华、申青云。

　　轨道交通装备 电气布线自动化测试规范

　　1 范围

　　本文件规定了轨道交通装备电气布线自动测试的测试环境、设备工装、测试要求、测试方法、测试项目、安全要求、数据采集和测试报告。

　　本文件适用于轨道交通装备除通信电路外的电气布线自动测试。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 37393—2019 数字化车间 通用技术要求

　　TB/T 3213—2009 高原机车车辆电工电子产品通用技术条件

　　IEC 62995:2018 轨道交通 机车车辆布线规则(Railway applications - Rolling stock - Rules for installation of cabling)

　　IPC/WHMA-A-620C-R-2022 线缆及线束组件的要求与验收轨道交通补充标准 (Rail transit addendum to IPC/WHMA-A-620C requirements and acceptance for cable and wire harness assemblies)

　　3 术语和定义

　　GB/T 2900.19界定的以及下列术语和定义适用于本文件。

　　3.1

　　电气布线 electrical wiring

　　用线缆实现轨道交通装备之间或装备内部的电气连接,不包含通信线缆及光纤的线缆布线。 3.2

　　绝缘电阻 insulation resistance

　　在规定条件下，用绝缘材料隔开的两个导电元之间电阻。

　　3.3

　　绝缘耐压 isolation voltage

　　已给定参考概率，绝缘可耐受的且具有代表性电压波形的电压。

　　[来源：GB/T 2900.19—1994，3.38] 3.4

　　闪络 flashover

　　气体或液体媒介中沿介质表面发生的破坏性放电。

　　[来源：GB/T 2900.19—1994，4.1] 3.5

　　击穿 puncture

　　在固体介质中发生的破坏性放电。

　　[来源：GB/T 2900.19—1994，4.3]

　　4 测试环境

　　4.1 温度

　　宜为10 ℃~35 ℃。如超过此条件，应满足GB/T 21413.1—2018中8.3的要求。

　　4.2 湿度

　　宜为30%～75%。如超过此条件，应满足GB/T 32347.1—2015中4.4的要求。

　　4.3 气压

　　宜为86 kPa～106 kPa。

　　4.4 海拔

　　海拔小于等于1400 m。如大于1400 m，绝缘耐压测试应采用修正系数，工频耐受电压值应根据TB/T 3213—2009中5.2绝缘性能规定值协商确定。

　　5 设备及工装

　　5.1 设备

　　5.1.1 低压自动线缆测试设备的测试电流宜在1mA～2 A之间，导通测试和短路测试电压宜在1V～50 V之间，宜具备自动放电功能。

　　5.1.2 高压自动线缆测试设备的测试电流宜在1mA～2 A之间，导通测试和短路测试电压宜在1V～50 V之间，线缆高压测试电压应满足DC 500 V及以上或AC 500 V及以上，宜具备自动放电功能。

　　5.1.3 软件应具备参数设置、编程方式选择、电阻、电感、电容、二极管测试的功能。

　　5.1.4 应根据线缆测试设备特性参数选取产品高压测试的直流电压或交流电压。

　　5.1.5 绝缘耐压测试设备宜支持通信控制和自动放电功能。

　　5.1.6 线缆测试设备应处于计量有效期内。

　　5.1.7 应基于对应查线设备的映射表进行布线查线软件的开发、运用。

　　5.1.8 线缆测试设备等仪器设备宜具备通信接口获取设备信息、能够与其他设备、装置或执行层实现信息互通，并满足GB/T 37393—2019中的第7.1章节规定。

　　5.2 工装

　　5.2.1 工装与查线机对接所采用的连接器，应满足生产测试过程中反复插拔的寿命要求，宜选用插拔寿命5000次以上的连接器，可通过级联的方式扩大插拔寿命。

　　5.2.2 应结合连接器型号匹配、电压等级、载流能力、阻燃性能、机械应力等进行工装所采用的导线的选型和应用。

　　5.2.3 线缆测试工装应校检合格。

　　6 测试前准备

　　6.1 对线缆及接头进行检查，线缆应无破损、绝缘层应无开裂等情况。

　　6.2 连接器应可靠连接，不应存在松动、脱落等情况。

　　6.3 线 缆标识 完整 ， 内容应无 缺失 、字迹 可辨识并 应在 指定标 记位置 上 ，并 应满足IPC/WHMA-A-620C-R-2022中第12章的规定。

　　6.4 线 缆应完 整保 护 、防护到 位， 不应出 现短路、 绝缘 电阻偏 低等缺陷 ，并 应满足IPC/WHMA-A-620C-R-2022中第16章的规定。

　　6.4.1 自动线缆测试设备处在计量有效期内，工装应校检合格。

　　7 测试项目

　　电气布线的测试项目如表1所示。

　　表1 测试项目

　　注：同轴电缆等测试要求参照产品技术/工艺要求执行。

　　8 测试要求

　　8.1 安全

　　8.1.1 应遵循国际、国家、地区、行业和企业的健康和安全法规。

　　8.1.2 操作人员应培训合格后上岗，熟悉并遵守设备操作及电气操作的安全规则。

　　8.1.3 耐压测试时应启动声/光警示，操作人员应离开测试区域，并做好安全警示。

　　8.1.4 高压设备宜定期(每周一次)自检， 检查测量及开关系统工作是否正常、有无漏电现象。

　　8.1.5 一旦设备存在问题，应立即停止测试、关断电源，并设立明显标识。

　　8.1.6 包含大电容的被测品，应将电容放电后再接入测试系统。

　　8.1.7 测试过程中，被测部件不应连接其它电源(功能性测试除外)。

　　8.1.8 通电测试时，不应在无安全措施的前提下接触设备、工装及被测品，不应突然切断电源。

　　8.1.9 所有与查线设备相连的电子设备(如工控机、打印机、扩展箱)宜共地。

　　8.2 导通测试

　　8.2.1 宜采用电流法进行导通测试。

　　8.2.2 线缆的导通电阻宜小于等于设备内部接触电阻、工装最大阻值、产品导线最大电阻值之和。

　　8.2.3 根据网络表、布线表或产品设计/工艺文件，采用自动测试方法进行导通测试，检查被测品的导通关系是否符合要求。

　　8.2.4 导通测试时，测试电流不宜小于200 mA(或设备指定值)，且不应超过线缆最大工作电流。

　　8.2.5 采用电流法或电压法测试时,测试电压不应超过24 V。

　　8.3 短路测试

　　8.3.1 宜采用电压法进行短路测试。

　　8.3.2 线缆的短路测量电阻不宜小于20 kΩ(或1 MΩ等设备指定值)。

　　8.3.3 根据网络表、布线表或产品设计/工艺文件，采用自动方式进行短路测试，检查被测品是否存在正常导通关系之外的连接。

　　8.3.4 短路测试时，测试电压宜大于20 V(或设备指定值)，且不应超过线缆最大工作电压。

　　8.4 元件测试

　　8.4.1 如果电阻值不大于10 Ω, 宜采用4线法测量;其余宜采用2线法测量。线缆中的电阻测量值宜在“设备内部接触电阻、工装最大阻值、导线电阻、元件最小电阻值之和”到“设备内部接触电阻、工装最大阻值、导线电阻+元件最大电阻值之和”之间。

　　8.4.2 宜采用充放电方法测量电容容值;如果电容为μF级别，则不宜对电容做容值测量;线缆中的电容测量值宜在“导线电容、元件最小电容值之和”到“导线电容、元件最大电容值之和”之间。

　　8.4.3 宜采用电流测量正向导通压降，采用电压测量反向截止压降。线缆中的二极管及齐纳二极管压降测量值宜等于设备测量值减导线压降值。

　　8.4.4 应测量开关导通状态和开关关断状态，导线中的开关导通电阻值宜小于等于设备内部接触电阻、工装最大阻值、开关触点电阻值之和;关断电阻值宜大于等于20 kΩ(或设备典型值)。

　　8.5 线缆高压测试

　　8.5.1 应在8.1～8.4测试合格后进行线缆高压测试项目。

　　8.5.2 高压查线测试前应特别确认需要短路或断开的部件。

　　8.5.3 高压查线直流测试电压或交流测试电压宜取500 V、750 V、1000 V、1500 V或其它指定值。

　　8.5.4 线缆高压测试绝缘电阻阈值(最小值)应根据被测品的技术参数，结合环境温湿度及其它考虑因素确定，宜取5 MΩ或产品技术文件规定值。

　　8.5.5 线缆高压测试漏电流阈值应根据被测品的技术参数，结合环境温湿度及其它因素确定，宜取0 mA～1 mA或产品技术文件规定值。

　　8.5.6 应采用与被测线缆绝缘等级相对应(或特殊设定)的直流/交流电压检测线路之间的绝缘性能，符合组装布线的设计、工艺要求和其它可靠性要求。

　　8.6 绝缘电阻测试

　　8.6.1 耐压测试前、后均应执行绝缘电阻测试，两次绝缘电阻测试的测试条件应一致，且耐压测试后的绝缘电阻测量值不低于耐压测试前的绝缘电阻测量值的90%，并满足IEC 62995:2018中7.2.1的规定。

　　8.6.2 绝缘电阻测试时，测试电压宜为DC 500 V (或由产品标准/工程文件规定)，测量结果大于等于5 MΩ(或产品技术文件规定值)。

　　8.6.3 线缆的应基于电压分组进行绝缘电阻测试。屏蔽层、连接器外壳和未使用的接触件位置宜考虑在内。

　　8.6.4 绝缘测量读数稳定或呈稳定上升时绝缘电阻值测量有效。

　　8.6.5 对于施加高电压的绝缘电阻测试，宜考虑在测试前、后对被测品进行放电，或采用耐压仪自动放电，避免造成电气伤害。

　　8.7 耐压测试

　　8.7.1 线缆宜进行自动耐压测试。

　　8.7.2 施加交流电压时，如用户未规定频率，默认采用工频电压测试。

　　8.7.3 耐压测试时，测试电压应由产品标准/工程文件规定，最大漏电流宜由产品标准/工程文件规定，测试保持时间宜为10 s，并满足IEC 62995:2018中7.2.2的规定。

　　8.7.4 耐压测试时应无击穿、闪络现象，无放电声，漏电流不应出现剧烈波动或增加的趋势。

　　8.7.5 耐压测试完成后应对线缆进行放电或采用耐压仪自动放电，避免造成电气伤害。

　　9 数据采集和测试报告

　　9.1 测试过程中应考虑利用合理的网络通信方式与数据存储方式进行数据的采集与存储，并与企业级数据中心实现对接，应满足GB/T 37393-2019中的第9.1章节和第9.2章节规定。

　　9.2 测试开始前，应采集产品型号、产品名称、测试日期、操作员信息，宜采集温度、湿度、工装编号、设备编号、设备的运行状态等数据。

　　9.3 测试过程中，宜采集测试激励源数据、测量值及测试结果。

　　9.4 测试完成后，应自动生成测试结果，并自动输出测试报告，测试报告参见附录A，宜采用PDF、csv或xml格式，并将测试结果上传到服务器的数据库中。

　　附 录 A (资料性)测试报告

　　A.1 产品测试报告如图A.1所示。

　　图A.1 产品布线自动化测试报告
