DB43/T 3296-2025 输油管道系统雷电防护装置检测技术规范

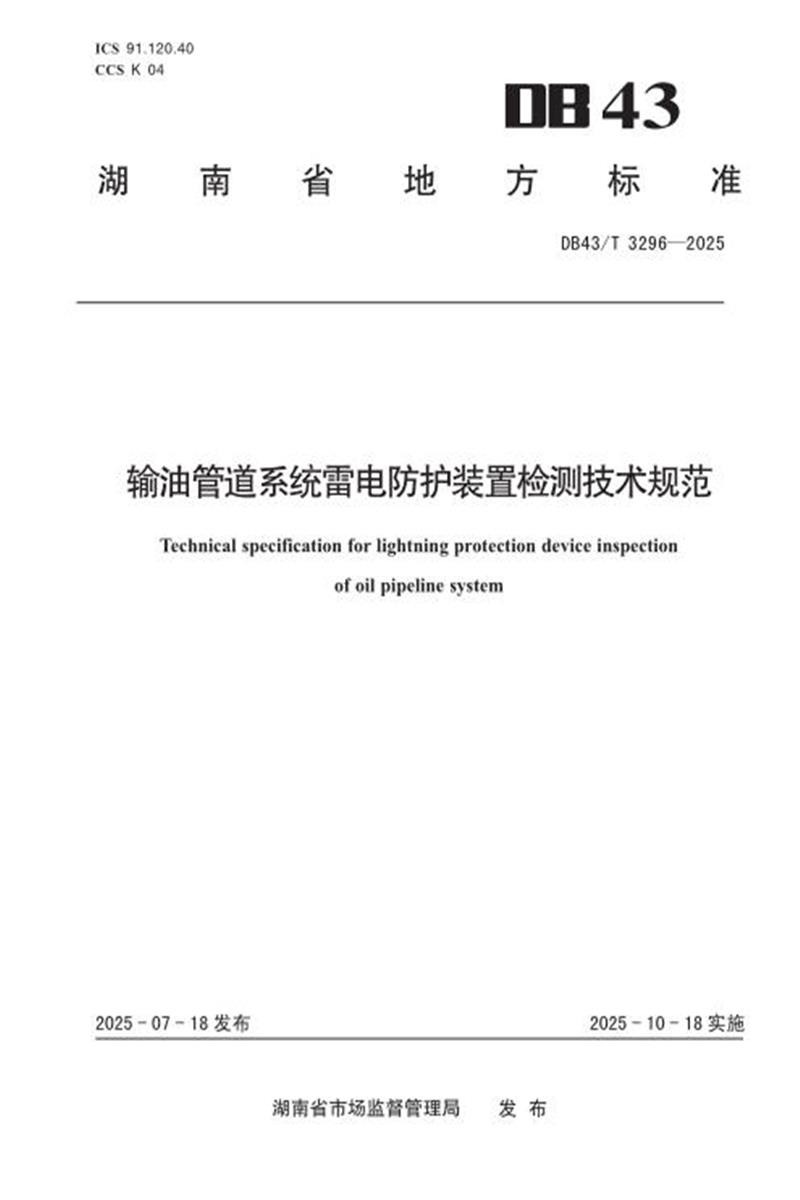

　　B 43

　　湖 南 省 地 方 标 准

　　DB43/T 3296—2025

　　输油管道系统雷电防护装置检测技术规范

　　Technical specification for lightning protection device inspection

　　of oil pipeline system

　　2025 - 07 - 18 发布 2025 - 10 - 18 实施

　　湖南省市场监督管理局 发 布

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由湖南省气象局提出。

　　本文件由湖南省气象标准化技术委员会归口。

　　本文件起草单位：湖南省气象灾害防御技术中心、湖南长昊气象科技有限公司、国家石油天然气管网集团有限公司湖南分公司、中国石油天然气股份有限公司西北销售长沙分公司、长沙市气象局、常德市气象局、平江县气象局、湘西远征技术服务有限公司、湖南雷博盾有限公司

　　本文件主要起草人：刘帅、王少娟、王道平、邓战满、王刚、胡美琼、杨建友、左涛、李杰、贺秋燕、胡欣、彭正嵬、汤宇、刘景洪、陈冠宇、彭琳、耿晓辉、刘盼、侯卓、刘基石、郭剑、卢舟、李伟。

　　输油管道系统雷电防护装置检测技术规范

　　1 范围

　　本文件规定了输油管道系统防雷装置检测的一般规定、检测内容、检测作业要求和报告编制等内容。本文件适用于输油站场、阀室、装卸区等场所的管道本体、阀门、法兰、补偿器等金属设备检测。

　　本文件不适用范围于全埋地无外露管段、已验证阴极保护的埋地管段、室内非危险区低压设备及其他专业规范特殊区域。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB 50601 建筑物防雷工程施工与质量验收规范

　　QX/T 232 防雷装置定期检测报告编制规范

　　3 术语和定义

　　GB 50057—2010界定的以及下列术语和定义适用于本文件。

　　3.1

　　输油管道系统 oil pipeline system

　　采用管道输送原油、成品油及液态液化石油气有关设施的总称。一般包括输油管道、输油站、阀室及辅助设施等。

　　[来源：GB 50253—2014，2.0.1] 3.2

　　阀室 pipeline block valve station

　　线路截断阀及其配套设施的总称。分为手动阀室、监控阀室、单向阀室、高点放空阀室。线路截断阀通常安装在室内或有防护栏、围栏的室外。当处于关闭位置时可截断上游油流向下游管道。

　　[来源：GB 50251—2015，2.0.28] 3.3

　　雷电防护装置检测 inspection of lightning protection system

　　为确定雷电防护装置是否满足标准要求而进行的检查、测量、信息综合分析处理全过程。

　　[来源：GB/T 21431—2023，3.2]

　　4 检测分类

　　4.1 跟踪检测

　　4.1.1 新(改、扩)建输油管道系统的雷电防护装置应按照施工进度分阶段进行跟踪检测，确保各环节符合设计要求和标准规范。检测阶段应包括基础施工阶段、主体施工阶段、电气设备安装阶段及竣工验收阶段。

　　4.1.2 在施工过程中，应按照GB 50601要求对接闪器、引下线、接地装置、电磁屏蔽、等电位连接、电涌保护器等项目进行分项检测。

　　4.2 定期检测

　　投入使用的雷电防护装置应按照GB/T 21431—2023的要求进行每半年进行一次检测。

　　5 检测要求

　　5.1.1 防雷装置检测工作流程应按照GB/T 32938—2016中图1规定的流程进行，确保检测工作的规范性和完整性。

　　5.1.2 雷电防护装置的检测应全面检查其结构安全性、布置合理性、材料合规性、连接可靠性以及电气性能，确保各项指标符合质量要求和设计规范。

　　5.1.3 首次定期检测前应收集输油管道系统的相关资料，包括雷电防护装置设计文件、施工质量验收记录、隐蔽工程记录、工程竣工图纸、产品质量文件、运行维护记录等。

　　5.1.4 雷电防护装置检测项目按照GB/T 21431—2023表A.1进行逐项检查测量，并满足GB 50601、GB/T 21431—2023设计要求。

　　5.1.5 现场检测人员不少于3人，检测时应遵守GB/T 32938—2016附录C的规定。

　　6 检测内容

　　6.1 建(构)筑物

　　6.1.1 建筑物雷电防护装置检测应按照QX/T 265—2015附录B进行。

　　6.1.2 路灯、监控杆等设施的接地装置检测应符合GB/T 21431—2023中5.5.3的要求，并测量接地电阻值。对

　　6.2 生产场所

　　6.2.1 检查工艺装置(塔、容器、换热器等)、设备金属外壳、有振动性装置的振动部件、与地绝缘金属物的法兰/胶管接头/喷嘴等部件的电气连接型式、材质及腐蚀情况;

　　6.2.2 金属导体间过渡电阻值不应小于0.03Ω;

　　6.2.3 与接地装置的电气贯通性过渡电阻值不应大于0.2Ω。

　　6.2.4 检查接地体的材质、规格、尺寸、安装位置、连接方式，并测量接地电阻值。

　　6.3 输油管道

　　6.3.1 检查输油管道的铺设方式、阀门连接处跨接及腐蚀情况。

　　6.3.2 检查埋地引入的输气管道,当其从室外进入户内处设有绝缘段和/或具有阴极保护时,绝缘段处 跨接情况。

　　6.3.3 检查输油管道弯头、阀门、法兰，阀组区、密度计撬以及计量区金属装置，平行敷设于地上或

　　非充砂管沟内的金属管道，输油管道的补偿器套筒与管道等电气连接，并测量过渡电阻值，过渡电阻测量点应不少于3处。

　　6.3.4 检查进入装卸区的工艺管道在进入点前的接地装置，管路系统的所有金属件、护套的金属包覆层，管路两端和每隔100 m～200 m处、始端、末端、分支处、拐弯处、管墩处的接地装置，并测量接地电阻值。

　　6.4 装卸油设施

　　6.4.1 检查装卸区域内的金属管道、设备、线路屏蔽管和金属构件等相互间的电气连接及与接地装置的电气贯通性，并测量过渡电阻值。

　　6.4.2 检测接地装置性能。

　　6.5 金属储罐

　　6.5.1 检查检查储罐的接地引下线，不应有明显机械损伤、断裂、锈蚀程度不应大于截面积的1/4。

　　6.5.2 检查罐体与基础每个接地装置，并测量接地电阻值。

　　6.5.3 检查金属储罐的阻火器、呼吸阀、量油孔、人孔、透光孔等金属附件，与金属储罐相接的电气、

　　仪表配线，罐体其他金属设备和管道，浮顶与罐壁、人孔、排放装置、量油孔、自动通气阀等金属构件的电气连接性，与接地装置的电气贯通性，并测量过渡电阻值。

　　6.6 泵房(棚)、过滤器棚

　　6.6.1 进出泵房(棚) 的金属管道，电缆的金属外皮或架空电缆金属槽应在泵房(棚)外侧做接地，接地装置应与保护接地装置及防闪电感应接地装置共用，并检测接地装置。

　　6.6.2 检查泵房(棚) 内设备(电机、烃泵等)与接地装置的电气贯通性。

　　6.6.3 泵房(棚)内设备、机组、储罐、管道等的接地线应独立连接至接地体或接地干线，禁止串联接地。

　　6.7 运输码头

　　6.7.1 检测码头的接地装置。

　　6.7.2 检查码头的金属管道、设备和构架(含码头引桥，栈桥的金属构件，基础钢筋等)与接地装置，装卸栈台与储运船舶跨接的接地装置与接地干线的电气连接情况进行检测。

　　6.8 阀室

　　6.8.1 检测阀室内建(构)筑物的雷电防护装置。

　　6.8.2 检测接地装置。

　　6.8.3 检查所有设施设备的等电位连接情况，包括连接线规格及电气连接性能。

　　6.8.4 检测电涌保护器。

　　6.9 电子信息系统

　　6.9.1 检查电源和信号线路的入户敷设，接地装置的连接质量，连接导体的材料和尺寸、电涌保护器(SPD)安装情况等。

　　6.9.2 检测信号线路的屏蔽及布线方式，确保电子信息设备前端是否加装电涌保护器(SPD)，并检查电涌保护器(SPD)外观、参数性能、接地线的材质及安装工艺。

　　6.9.3 检查机房内所有设备的金属机壳、各类金属管道、金属槽线、防静电地板、金属桥架、支架、机架、金属门窗等金属构件间的等电位连接和接地情况。

　　6.9.4 防雷接地、防静电接地、电气设备工作接地、保护接地及信息系统接地宜共用接地装置，其接地电阻应按其中要求最小的接地电阻值确定。

　　6.10 电涌保护器(SPD)

　　电涌保护器的性能及安装应符合GB/T 32937—2016中6.5的规定。

　　7 检测方法

　　7.1 查阅资料

　　查阅以下档案资料，核实雷电防护装置的合规性与完整性：

　　• 隐蔽工程记录、施工及验收文件;

　　• 设计图纸、竣工图纸及变更文件;

　　• 防雷产品合格证、测试报告等质量文件;

　　• 运行维护记录(含历年检测报告及整改记录)。

　　7.2 检查

　　观察检查雷电防护装置的安装工艺、焊接状况、防腐措施和线缆敷设情况等;检查结果应通过文字描述及影响记录，并标注具体位置。

　　7.3 测量

　　对土壤电阻率、材料规格、电气连接状况、接地电阻等进行测量;测量时应避免雨雪、高湿度等干扰条件，记录测量时的环境温湿度及土壤状态。并记录相应数据及测量点编号与位置。

　　8 检测报告

　　8.1.1 雷电防护装置检测报告依据现场检测的原始记录进行编制，并符合QX/T 232—2014的规定。

　　8.1.2 应将检测报告、原始记录及整改意见书等资料作为用户档案一并存档，其中新(改、扩)建项目检测报告与原始记录保存期限为永久，定期检测技术报告保存期限为两年。

　　附 录 A

　　输油管道系统雷电防护装置检测报告模板

　　湖 南 省 雷 电 防 护 装 置

　　定期检验检测报告书

　　(湘)雷定检【2024】第 号

　　委托单位：

　　项目名称： 检测机构： (甲、乙级)

　　出具时间：

　　湖南省防雷减灾办公室监制

　　一、项目基本信息(一)

　　编制人： 复核人： 批准人：

　　一、项目基本信息(二)

　　二、建(构)筑物及工艺区雷电防护装置检测表

　　三、测试数据

　　参 考 文 献

　　[1] GB 15599—2009 石油与石油设施雷电安全规范

　　[2] GB 50057—2010 建筑物防雷设计规范

　　[3] GB 50074—2002 石油库设计规范

　　[4] GB 50251—2015 输气管道工程设计规范

　　[5] GB 50253—2014 输油管道工程设计规范
