DB35/T 2309-2026 8K 超高清 LED 显示屏户外安装技术规范

　　ICS 31.120 CCS L 53

　　35

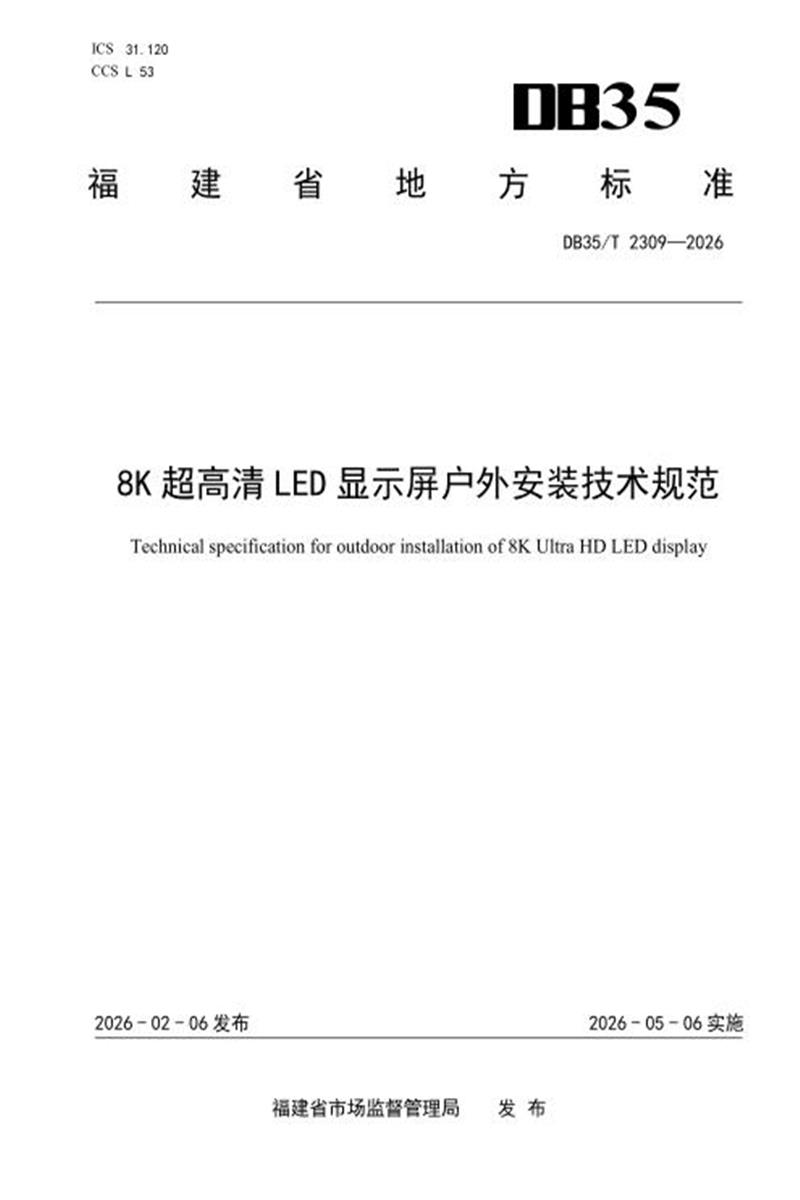

　　福 建 省 地 方 标 准

　　DB35/T 2309—2026

　　8K 超高清 LED 显示屏户外安装技术规范

　　Technical specification for outdoor installation of 8K Ultra HD LED display

　　2026 - 02 - 06 发布 2026 - 05 - 06 实施

　　福建省市场监督管理局 发 布

　　DB35/T 2309—2026

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由厦门市市场监督管理局提出。

　　本文件由福建省半导体发光器件(LED)应用产品标准化技术委员会(SAFJ/TC 10)归口。

　　本文件起草单位：厦门市产品质量监督检验院(国家半导体发光器件(LED)应用产品质量检验检测中心)、厦门强力巨彩光电科技有限公司、深圳雷曼光电科技股份有限公司、利亚德光电股份有限公司、厦门市标准化研究院、深圳市奥拓电子股份有限公司、深圳市联建光电股份有限公司、深圳市照明与显示工程行业协会、厦门视诚科技有限公司。

　　本文件主要起草人：刘科亮、傅诺毅、庄庆瑞、朱卫平、屠孟龙、白建军、王勇、郑剑平、李振良、刘莉、刘汉平、景发俊、胡宏清、余丹艳。

　　8K 超高清 LED 显示屏户外安装技术规范

　　1 范围

　　本文件规定了8K超高清LED显示屏户外安装的技术要求和验收方法。

　　本文件适用于户外8K超高清LED显示屏安装和验收。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 4208 外壳防护等级(IP代码)

　　GB 50205—2020 钢结构工程施工质量验收标准

　　GB/T 50312—2016 综合布线系统工程验收规范

　　SJ/T 11141 发光二极管(LED)显示屏通用规范

　　SJ/T 11281 发光二极管(LED)显示屏测试方法

　　SJ/T 11324—2006 数字电视接收设备术语

　　3 术语和定义

　　SJ/T 11141界定的以及下列术语和定义适用于本文件。

　　3.1

　　8K 超高清 LED 显示屏 8K Ultra HD LED display

　　接收、处理并显示符合GY/T 307—2017规定的8K超高清基带视频信号的LED显示屏。 3.2

　　分辨率 resolution

　　表征图像细节的能力，通常用水平和垂直方向的像素数表示。

　　[来源：SJ/T 11324—2006，2.1.13] 3.3

　　立柱式安装 column-type installation

　　将户外屏安装在平台上或立柱上。

　　3.4

　　户外安装 outdoor installation

　　在室外露天安装。

　　4 技术要求

　　4.1 基本要求

　　4.1.1 文件要求

　　8K超高清LED显示屏安装技术文件应是设计单位和制造商根据GB 55001—2021和GB 55008—2021对结构安全计算并审核的施工图纸，施工图纸应符合相关规定。

　　4.1.2 材料要求

　　8K超高清LED显示屏安装所用的全部材料，应符合国家现行的技术标准和订货合同规定。

　　材料到达接受地点后，安装单位应参与材料开箱、清点， 检查材料供货清单及随机装箱单。

　　以下文件，应同时作为材料安装及质量验收的重要依据：

　　a) 材料的安装、运行及维护说明书和技术文件;

　　b) 全部随机图纸资料;

　　c) 材料出厂合格证，试验记录，CCC 证书(适用时);

　　d) 钢材的材质证明文件;

　　e) LED 显示模组提供的证明材料中防护等级应不低于 GB/T 4208 规定的 IP65;

　　f) LED 显示模组提供的证明材料中光学性能指标应符合表 1 要求。

　　表1 LED 显示模组光学性能要求

　　4.1.3 安装人员要求

　　安装人员应熟知LED显示屏性能，接受过LED显示屏安装的相关培训，培训考核合格。对于需要持证上岗的人员，应具备相应的职业资格证书。在施工过程中应佩戴好相应的防护措施。

　　4.1.4 配电要求

　　户外8K超高清LED显示屏配电应符合如下要求。

　　a) 户外 8K 超高清 LED 显示屏配电回路应装设短路保护、过负荷保护、漏电保护、防浪涌和防雷击保护功能，应配备温度、烟雾等传感器，突发情况应可自主切断主电源。

　　b) 户外 8K 超高清 LED 显示屏应采用独立的 230 V/400 V、TN-S 系统供电。供电容量应大于 LED显示屏额定功率的 2 倍。当附近的电源供电容量不能满足时，宜采用预装箱式变电站供电。

　　4.2 安装前的检查

　　安装前，须按设计对现场提出的工艺要求及有关情况进行检查，具备下列条件方可施工：

　　a) 显示屏的土建及钢结构等基础工程应通过验收，具备安装条件;

　　b) 预留孔洞、走线槽、预埋穿线管等应符合设计要求;

　　c) 防雷接地系统接地良好，接地电阻≤4 Ω;

　　d) 供电系统电源容量应符合4.1.4 要求，8K 超高清 LED 显示屏三相输入应平衡;

　　e) 电源线电源软线的导线截面积应当不小于表 2 的规定值。

　　表2 导线规格

　　4.3 安装要求

　　4.3.1 屏体布线要求

　　4.3.1.1 电源布线要求

　　户外8K超高清LED显示屏安装电源布线应符合如下要求。

　　a) 布线应横平竖直，分布均匀。变换走向时应垂直。

　　b) 同一平面的导线应高低一致，不应交叉。非交叉不可时，该根导线应在接线端子引出时，就水平架空跨越，且应走线合理。

　　c) 在每根剥去绝缘层的导线两端应套上编码套管。

　　d) 导线与接线端子或接线桩连接时，不应压绝缘层、不反圈及不露铜过长。

　　e) 强弱电线不应在同一管道内。

　　f) 不同走向的线不应穿在一根管内，在不超过管的容量的 40%的情况下，同一走向的线可穿在一根管内。

　　g) 线色管理应符合如下要求：

　　1) DC 电源：负极用蓝色线，正极用棕色(或黄色)线;

　　2) 主电路回路：R 相—黄色，S 相—绿色，T 相—红色，零线—蓝色，接地线 PE—黄绿相间或黑色。

　　4.3.1.2 综合布线要求

　　户外8K超高清LED显示屏安装综合布线应符合GB/T 50312—2016的规定。

　　4.3.2 屏体钢构架安装要求

　　户外8K超高清LED显示屏宜采用立柱式安装，钢构架的安装应符合下列要求：

　　a) 安装前应对构件进行全面检查，对运输中产生变形的构件，应予以修补矫正;

　　b) 进场材料、构件、设备需按安装(或吊装)顺序分类堆放;

　　c) 对定位轴线，基础中心线，基础标高，锚栓位置、锚栓螺纹等进行检查复核，检查复核无误后方可安装;

　　d) 钢构件吊装就位后，应及时安装支撑构件，保证结构组合前的稳定性;

　　e) 在下部结构就位形成稳定的体系后，才能实施上部结构的吊装;

　　f) 主构件在吊装过程中，需采取安全合理的吊装措施，不应使构件产生变形;

　　g) 主体钢结构螺栓、锚栓、焊缝要求应满足 GB 50205—2020 的要求;

　　h) 显示屏钢构架安装的允许偏差应符合表 3 的要求。

　　表3 钢构架安装的允许偏差

　　单位：mm

　　4.3.3 显示模组安装要求

　　显示模组安装应符合如下要求。

　　a) 屏体的安装应根据现场实际情况确定安装方式，安装结构应采用钢构架或钢筋混凝土结构，且应预留维修空间。

　　b) 在安装显示模组前，符合设计和本文件要求方可进行安装。安装按照“从左向右、从下到上”的顺序调整屏幕水平平整度和垂直平整度，然后进行固定。

　　c) LED 显示屏调试完后不应有云纹，采用集成封装的 LED 显示屏应具有消除云纹的亮度均匀性校准功能。

　　d) LED 显示屏安装完成后的拼装精度应符合表4 的要求。

　　表4 拼装精度

　　5 验收

　　5.1 安装验收记录

　　安装全过程应形成书面记录，相关记录格式见附录A。

　　5.2 基本要求

　　5.2.1 文件

　　检查施工图纸结构安全计算的依据是否为GB 55001—2021和GB 55008—2021，施工图纸是否按要求审核。

　　5.2.2 材料

　　检查材料是否与供货清单一致，是否包含如下文件：

　　a) 材料的安装、运行及维护说明书和技术文件;

　　b) 全部随机图纸资料;

　　c) 材料出厂合格证，试验记录，CCC 证书(适用时);

　　d) 钢材的材质证明文件;

　　e) LED 显示模组防护等级检测报告;

　　f) LED 显示模组光学性能指标检测报告。1

　　5.2.3 安装人员

　　检查安装人员的培训上岗记录，对于需要持证上岗的人员，核对职业资格证是否符合要求。在施工过程中不定期抽查防护措施佩戴情况。

　　5.2.4 配电

　　安装前，应对配电回路进行检查：

　　a) 检查户外超高清 LED 显示屏配电回路是否装设短路保护，过负荷保护、漏电保护、防浪涌和防雷击保护功能，应配备温度、烟雾等传感器，模拟突发情况检查主电源是否自主切断;

　　b) 检查供电电路电压、容量是否符合要求。

　　5.3 安装前的检查

　　安装前，通过如下方式确认是否满足4.2的要求：

　　a) 检查土建及钢结构的验收报告;

　　b) 检查预留孔洞、走线槽、预埋管道是否符合设计要求;

　　c) 使用接地摇表测试防雷接地电阻;

　　d) 检查供电系统电源容量是否大于 LED 显示屏额定功率的 2 倍，使用万用表测试相电压是否平衡;

　　e) 根据额定电流，检查电源软线截面积是否符合表 2 的要求。

　　5.4 安装验收

　　5.4.1 屏体布线验收

　　5.4.1.1 电源布线验收

　　通过目测屏体布线是否符合4.3.1的要求。

　　5.4.1.2 综合布线验收

　　综合布线按GB/T 50312—2016规定的方法进行验收。

　　5.4.2 钢构架验收

　　目视检查和用游标卡尺测量钢构架安装情况，应符合4.3.2要求。

　　5.4.3 显示模组安装验收

　　按照SJ/T 11281规定的方法对屏体拼装精度进行测量，应符合4.3.3要求。

　　附 录 A

　　(资料性)

　　安装验收记录范本

　　户外8K超高清LED显示屏安装验收记录表格范本见表A.1。

　　表A.1 安装验收记录

　　表 A.1 安装验收记录(续)

　　表 A.1 安装验收记录(续)
