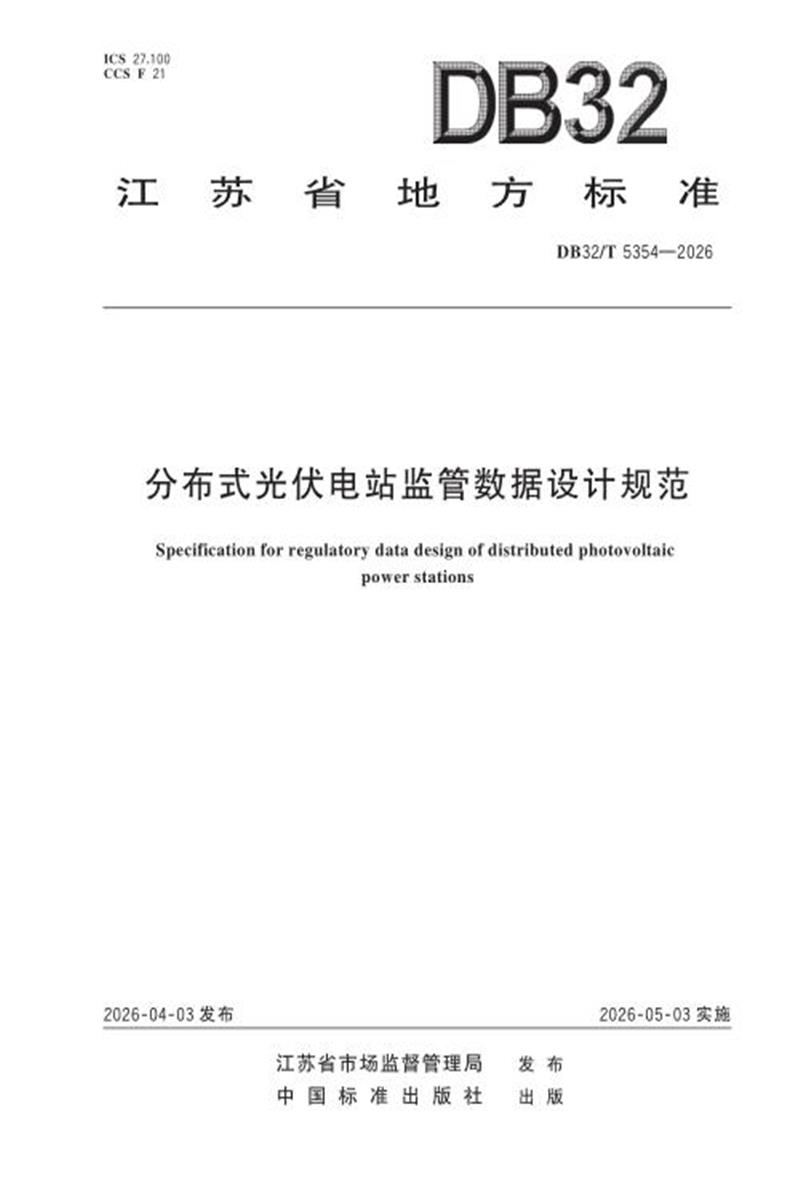

DB32/T 5354-2026 分布式光伏电站监管数据设计规范

　　江 苏 省 地 方 标 准

　　DB32/T 5354—2026

　　分布式光伏电站监管数据设计规范

　　Specification for regulatory data design of distributed photovoltaic

　　power stations

　　2026‑04‑03 发布 2026‑05‑03 实施

　　江苏省市场监督管理局 发 布

　　前 言

　　本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起草 。

　　请注意本文件的某些内容可能涉及专利 。本文件的发布机构不承担识别专利的责任 。

　　本文件由江苏省工业和信息化厅提出并组织实施 。

　　本文件由江苏省电力标准化技术委员会归口 。

　　本文件起草单位：江苏省可再生能源行业协会 、华能江苏能源开发有限公司 、华能江苏综合能源服务有限公司 、三峡电能有限公司 、扬州大学 、常州大学 、深能南京能源控股有限公司 、苏州协鑫新能源运营科技有限公司 、中广核新能源投资(深圳)有限公司江苏分公司 、国华(江苏)风电有限公司 、南京工业职业技术大学 、江苏中能华鑫科技有限公司 、江苏九鼎新能源有限公司 、中况检测技术(南京)有限公司 。

　　本文件主要起草人：周国明 、陈大庆 、丁建宁 、朱静 、李锋 、杨阳 、殷杰 、曹克楠 、石嘉豪 、谢俊 、杨林清 、苏新民 、张宝君 、杜洪宇 、黄沁悦 、赵哲 、熊俞超 、施新春 、朱旭平 、刘颖 、罗乔 、于海泉 、徐鹏 、赵海操 、纪效华 、田亚飞 、张帅 、杨亚 、郑文革 、霍海涛 、姜存进 、常峰 、翟建建 、杨华 、闫铭涛 、尚庆栋 、季雪峰 、冯永赵 、林逊 、杨玉鹏 、武子含 、任一帆 。

　　分布式光伏电站监管数据设计规范

　　1 范围

　　本文件规定了分布式光伏电站监管数据的总体要求 、数据编码 、数据采集 、数据传输 、数据治理 、数据存储和备份以及数据安全 。

　　本文件适用于接入集控中心统一管理的新建 、改建和扩建非自然人户用及工商业分布式光伏电站 。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款 。其中 ，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件 。

　　GB/T 2297 太阳光伏能源系统术语

　　GB/T 5271.1 信息技术 词汇 第 1 部分：基本术语

　　GB 17859 计算机信息系统安全等级保护划分准则

　　GB/T 19582.1 基于 Modbus 协议的工业自动化网络规范

　　GB/T 20269 信息安全技术 信息系统安全管理要求

　　GB/T 20270 信息安全技术 网络基础安全技术要求

　　GB/T 20271 信息安全技术 信息系统通用安全技术要求

　　GB/T 22239—2019 信息安全技术 网络安全等级保护基本要求

　　GB/T 28181 公共安全视频监控联网系统信息传输 、交换 、控制技术要求

　　GB/T 29765 信息安全技术 数据备份与恢复产品技术要求与测试评价方法

　　GB/T 31916.1 信息技术 云数据存储和管理 第 1 部分：总则

　　GB/T 35273 信息安全技术 个人信息安全规范

　　GB/T 36092 信息技术 备份存储 备份技术应用要求

　　GB/T 36478 物联网 信息交换和共享

　　GB/T 37025 信息安全技术 物联网数据传输安全技术要求

　　GB 37300 公共安全重点区域视频图像信息采集规范

　　GB/T 38676 信息技术 大数据 存储与处理系统功能测试要求

　　GB/T 41795 质量技术基础 信息资源数据规范

　　GB 51348—2019 民用建筑电气设计标准

　　DL/T 634.5104 远动设备及系统 第 5_104 部分：传输规约 采用标准传输协议集的 IEC 60870_5_101网络访问

　　GA/T 1347 信息安全技术 云存储系统安全技术要求

　　IEC 61850_5 电 力 自 动 化 通 信 网 络 和 系 统 第 5 部 分 ：功 能 和 装 置 模 型 的 通 信 要 求 Communica_ tion networks and systems for power utility automation—Part 5：Communication requirements for functions and device models

　　3 术语和定义

　　GB/T 2297、GB/T 5271.1 界定的以及下列术语和定义适用于本文件 。

　　3.1

　　分布式光伏电站 distributed photovoltaic power station

　　在用户侧开发 、在配电网接入 、原则上在配电网系统就近平衡调节的光伏电站 。

　　3.2

　　监管数据 regulatory data

　　分布式光伏电站建设 、运行 、维护及并网交互等全流程中，为实现对电站的有效监管 、安全运维 、高效调控以及合规管理等目标，所采集和分析的各类数据的统称 。

　　3.3

　　集控中心 collective control center

　　具备远方运行值班和现场运行操作两个职能 ，对无人值班分布式光伏电站实现远方集中监视 、控制和管理的生产运行单位 。

　　3.4

　　测点 measuring point

　　在分布式光伏电站中所采集或监测的特定物理量(如电流 、电压 、温度 、辐照度等)和状态(如分合闸状态 、工作状态 、故障状态等)。

　　3.5

　　组合码 combination code

　　由表征不同属性的编码按照一定顺序组成，用于唯一标识分布式光伏电站中的每个测点 。

　　3.6

　　变化上报 change escalation

　　数据采集后，和历史数据做对比，如果改变状态或者超过设定的变化范围，上报该数据 。

　　3.7

　　变化量传输 change transmission

　　数据改变状态或者超过设定的变化范围后进行传输 。

　　3.8

　　周期性传输 periodic transmission

　　数据按照固定的时间间隔进行传输 。

　　3.9

　　断点续传 breakpoint resumption

　　数据传输过程中 ，当出现中断情况(如网络故障 、设备故障 、传输意外终止等)后 ，能够从上次中断的位置继续进行数据传输 。

　　4 总体要求

　　4.1 分布式光伏电站监管数据应满足集控中心数据全面接入的需求，覆盖各环节关键设备 ，实现信息识别 、数据采集和远方控制等功能 。

　　4.2 分布式光伏电站监管数据应满足“可观 、可测 、可调 、可控 ”的要求，为参与现货市场和构建虚拟电厂等提供基础支撑，提升电力系统消纳分布式光伏的能力 。

　　4.3 分布式光伏电站监管数据应满足集控中心的状态估计 、数据分析 、指标管理等需求 ，实现故障预警 、

　　发电量预测 、发电量统计等功能 。

　　4.4 分布式光伏电站监管数据应满足多业务领域数据同源采集和感知层资源共享共用 。

　　4.5 分布式光伏电站监管数据测控边界宜向负荷侧和电网侧延伸 ，实现能源电力生产 、消费 、管控等全过程运行服务 。

　　5 数据编码

　　5.1 分布式光伏电站监管数据所有测点的完整编码应采用组合码 ，并遵循统一的数据编码规则进行编码，编码规则和组合码构成应符合附录 A 的表 A .1 的规定 。

　　5.2 分布式光伏电站监管数据各测点编码应具有唯一性，每个数据测点应具有唯一的编码，避免重复和混淆 。

　　5.3 分布式光伏电站监管数据各测点编码应具有完整性，能够全面覆盖所有关键设备和参数，确保监管信息的全面性和准确性 。

　　5.4 分布式光伏电站监管数据各测点编码应具有一致性，编码的组成部分和排列顺序应一致 。

　　5.5 分 布 式 光 伏 电 站 监 管 数 据 测 点 组 合 码 的 各 级 码 宜 用 下 划 线 区 隔 开 ，组 合 码 结 构 应 符 合 图 A .1 的规定 。

　　6 数据采集

　　6.1 采集范围

　　6.1.1 标称电压为 10 kV 及以上电压等级与公共电网连接的分布式光伏电站所涉及的设备应包含但不限于：开关柜 、并网柜计量表 、箱式变压器 、交直流一体柜 、故障解列装置 、静止无功发生装置 、并网柜 、并网柜电能表 、逆变器 。

　　6.1.2 标称电压为 400 V 及以下电压等级与公共电网连接的分布式光伏电站所涉及的设备应包含但不限于：并网柜计量表 、交直流一体柜 、并网柜 、并网柜电能表 、逆变器 。

　　6.1.3 应采集分布式光伏电站所涉及的所有设备数据 ，各设备基本监管数据点信息相关示例见附录 B的表 B .1。

　　6.1.4 应支持多类型数据采集(遥信 、遥测 、遥脉 、遥控)。

　　6.1.5 应按照每个测点的采集周期要求采集监管数据，整体采集周期不宜超过 5 min。

　　6.1.6 遥信测点应周期性采集和变化上报相结合 。

　　6.2 数据格式

　　6.2.1 数据格式分类包含结构化数据 、非结构化数据，支持多种类型的数据格式接入 。

　　6.2.2 时 序 数 据 应 通 过 实 时 规 约 传 输 的 秒 级 变 化 数 据 ，按 照 DL/T 634.5104 或 者 IEC 61850⁃5 或 者GB/T 19582.1 等相关规定解析并传输和存储 。

　　6.2.3 数据可自由采用多种接入方式，并支持多种数据库类型的存储 。

　　6.3 数据采集架构

　　应通过交换机 、通信网关机和通信管理机等来支持设备监管数据的采集 ，满足电力系统二次安防要求，具体架构应与图 1 相符合 。

　　图 1 数据采集系统架构

　　7 数据传输

　　7.1 分布式光伏电站内部通信，子站和集控中心通信，应通过总线通信方式来支持设备间的操作 。总线由集控中心 、子站通信节点与子站电站组成，应与图 2 相符合 。

　　图 2 总线结构

　　7.2 分布式光伏电站和集控中心之间的数据传输应采用有线网络或 4 G 及以上等级的无线网络 。

　　7.3 分布式光伏电站内宜采用有线通信网络 。

　　7.4 传输网络应符合下列要求：

　　——支持高速数据传输，非电力专线应支持网络带宽至少 2 Mbps;

　　——通信延迟应不大于 1 000 ms;

　　——丢包率应小于万分之一 。

　　7.5 分 布 式 光 伏 电 站 通 信 协 议 应 符 合 DL/T 634.5104 或 者 IEC 61850_5 或 者 GB/T 19582.1 等 相 关要求 。

　　7.6 应支持变化量传输 、周期性传输两种模式 。

　　7.7 应支持传输数据信息建模，以结构化的模型数据传输 。

　　7.8 数据传输过程中应进行数据加密和压缩 。

　　7.9 应具备时间同步机制，对死值判断计时，具备时间缓存和补充输入，数据包括数据质量位 。

　　7.10 应优先采用具备国产化认证的自主可控软硬件 。

　　7.11 宜采用具备支持数据断点续传功能的关键设备 。

　　8 数据治理

　　8.1 数据清洗应满足 GB/T 41795 相关规定 。

　　8.2 宜采用(并不局限于)以下清洗方法中的一种或多种方法组合进行清洗：

　　——数据有缺失时应补全缺失值;

　　——数据有重复时应去除重复值;

　　——数据有异常时应修正异常值;

　　——数据格式混乱时应统一数据格式 。

　　8.3 应具备遥测数据实时性校验功能，除断点续传或遇极端情况等不可抗力延迟传输的数据外，应检查遥测数据实时数据的时标，如果超过前后 24 h，视为无效数据，不予采集 。

　　8.4 应具备控制校验功能，检查数据值，如数据值为空时，视为无效数据，不予采集 。

　　8.5 应对电站原始监管数据中缺失的和不满足质量要求的数据进行修复 。

　　8.6 宜采用(并不局限于)以下修复方法进行修复：

　　——近值修复法：该数据最近一次采集到有效数据的时刻距离当前时刻未超过 30 min，可用该有效数据值修复当前时刻数据;

　　——历史均值修复法：该数据最近一次采集到有效数据的时刻距离当前时刻已经超过 30 min，可用该数据前 5 d 同时刻有效数据的平均值修复当前时刻数据 。

　　9 数据存储和备份

　　9.1 分布式光伏电站原始监管数据宜在集控中心本地存储，存储周期应不少于 36 个月，应满足 GB/T 38676中的相关要求 。

　　9.2 分布式光伏电站逆变器功率 、电量 、组串电流电压 、遥信状态 、保护动作信号等关键监管数据宜本地备份或云备份，应满足 GB/T 29765 中的相关要求 。

　　10 数据安全

　　10.1 分布式光伏电站集控中心和相关服务系统的安全应符合 GB 17859、GB/T 20269、GB/T 20270、 GB/T 20271、GB/T 22239—2019 和 GB/T 35273 以及国家政策和技术标准的相关规定 。

　　10.2 数据采集安全应符合 GB/T 35273、GB 37300 以及国家政策和技术标准的相关规定 。

　　10.3 数据传输和交换安全应符合 GB/T 28181、GB/T 36478、GB/T 37025 以及国家政策和技术标准的相关规定 。

　　10.4 数据存储和备份安全应符合 GB/T 31916.1、GB/T 36092、GA/T 1347 以及国家政策和技术标准的相关规定 。

　　10.5 存储和备份的机房应符合 GB/T 22239—2019 中的物理安全要求 ，以及 GB 51348—2019 等相关国家标准中关于机房耐火等级 、疏散门等方面的要求 。

　　附 录 A

　　(规范性)

　　分布式光伏电站监管数据测点编码规则和编码构成

　　表 A .1 列举了分布式光伏电站监管数据测点编码采用的组合码构成 。

　　表 A.1 组合码构成

　　表 A .2 列举了设备类型编码 。

　　表 A.2 设备类型编码

　　表 A.2 设备类型编码( 续 )

　　图 A .1 列举了分布式光伏电站监管数据测点编码采用的组合码结构 。

　　公司码

　　图 A.1 监管数据编码结构

　　示例：

　　综合能源公司_江苏_哈焊所(高压)光伏电站_箱变_序号_1#逆变器_电网侧 AB 线电压ZHNY_JS_HHSG_2_01_001_GRIVOLAB

　　附 录 B

　　(资料性)

　　分布式光伏电站基本监管数据点信息表

　　表 B .1 列举了分布式光伏电站基本监管数据点信息 。

　　表 B.1 分布式光伏电站基本监管数据点信息

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　表 B.1 分布式光伏电站基本监管数据点信息( 续 )

　　附 录 C

　　(资料性)

　　分布式光伏电站监管数据测点数据码表

　　表 C .1 列举了分布式光伏电站监管数据测点数据码 。

　　表 C.1 分布式光伏电站监管数据测点数据码

　　表 C.1 分布式光伏电站监管数据测点数据码( 续 )

　　表 C.1 分布式光伏电站监管数据测点数据码( 续 )

　　表 C.1 分布式光伏电站监管数据测点数据码( 续 )

　　表 C.1 分布式光伏电站监管数据测点数据码( 续 )

　　表 C.1 分布式光伏电站监管数据测点数据码( 续 )

　　表 C.1 分布式光伏电站监管数据测点数据码( 续 )

　　表 C.1 分布式光伏电站监管数据测点数据码( 续 )

　　表 C.1 分布式光伏电站监管数据测点数据码( 续 )

　　参 考 文 献

　　[ 1 ] GB/T 2297 太阳光伏能源系统术语

　　[ 2 ] GB/T 5271.1 信息技术 词汇 第 1 部分：基本术语
