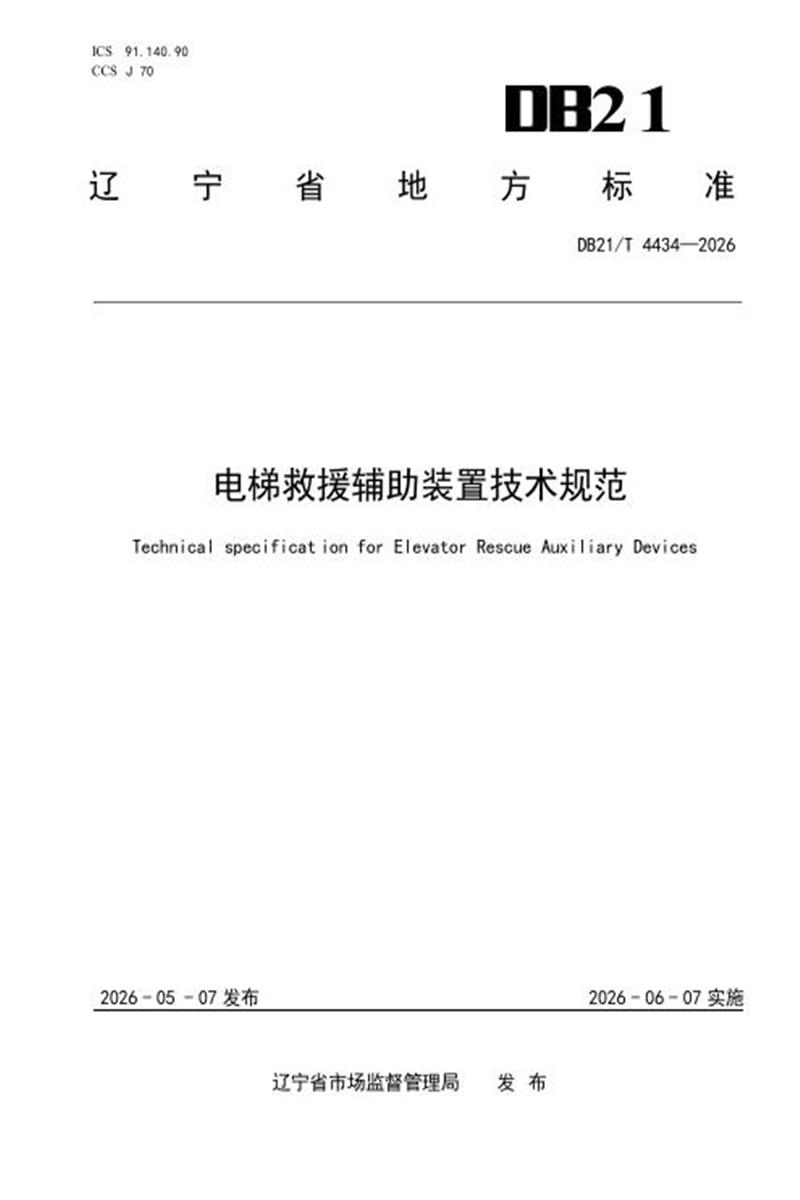

DB21/T 4434-2026 电梯救援辅助装置技术规范

　　21

　　辽 宁 省 地 方 标 准

　　DB21/T 4434—2026

　　电梯救援辅助装置技术规范

　　Technical specificat ion for Elevator Rescue Auxi liary Devices

　　2026 - 05 - 07 发布 2026 - 06 - 07 实施

　　辽宁省市场监督管理局 发 布

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》 的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由辽宁省市场监督管理局提出并归口。

　　本文件起草单位：大连锅炉压力容器检验检测研究院有限公司、大连标准认证研究院有限公司 、宁夏特种设备检验检测院、成都市特种设备检验检测研究院。

　　本文件主要起草人：孙荣耀、臧小惠、滕洋、常睿、杨林、赵善强、尹传仁、王忠泽、高航、劳文、陈琳、王子槊、张传龙、柴乐乐、嵇守航、徐琦、汪新桐、袁照路、赵希军、姚广臣、董浩韬 、王文达、尚丕彦、潘超、赵耀、刘延川、邹琳。

　　本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和来函的方式进行反馈，我们将及时答复并认真处理，根据实际情况依法进行评估及复审。

　　辽宁省市场监督管理局：沈阳市皇姑区崇山中路55号，024-96315-1-3202。

　　大连锅炉压力容器检验检测研究院有限公司： 辽宁省大连保税区洞庭路1号自贸大厦503、 509， 0411-39972985。

　　电梯救援辅助装置技术规范

　　1 范围

　　本文件规定了电梯救援辅助装置的技术要求、试验方法、检验检测要求，以及标志。

　　适用于额定速度≤2.5m/s的新装、改造曳引驱动电梯紧急救援辅助装置。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件; 不注日期的引用文件，其最新版本(包括所有的修改单 ) 适用于本文件。

　　GB/T 4208 外壳防护等级(IP代码)

　　GB 4824 工业、科学和医疗设备射频骚扰特性限值和测量方法

　　GB/T 5226.1-2019 机械电气安全 机械电气设备 第1部分：通用技术条件

　　GB/T 5465.2-2023 电气设备用图形符号 第2部分： 图形符号

　　GB/T 7024 电梯、 自动扶梯和自动人行道术语

　　GB/T 7588.1-2020 电梯制造与安装安全规范 第1部分：乘客电梯和载货电梯

　　GB/T 7588.2-2020 电梯制造与安装安全规范 第2部分： 电梯部件的设计原则、计算和检验GB/T 10059-2023 电梯试验方法

　　GB/T 14048.1-2023 低压开关设备和控制设备 第1部分：总则

　　GB/T 16895.21-2020 低压电气装置 第4-41部分：安全防护 电击防护

　　GB/T 17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验

　　GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验

　　GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验

　　GB/T 17626.5 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

　　GB/T 17626.6 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度

　　GB/T 17626.11 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验GB/T 19638.1 固定型阀控式铅酸蓄电池 第1部分：技术条件

　　GB/T 20645 特殊环境条件 高原用低压电器技术要求

　　GB/T 24474.1-2020 乘运质量测量 第1部分： 电梯

　　GB/T 24807 电梯、 自动扶梯和自动人行道的电磁兼容 发射

　　GB/T 24808 电梯、 自动扶梯和自动人行道的电磁兼容 抗扰度

　　GB/T 40081-2021 电梯自动救援操作装置

　　GA 494 消防用防坠落装备

　　JB/T 11137 锂离子蓄电池总成通用要求

　　3 术语和定义

　　GB/T 7024和GB/T 7588.1界定的以及下列术语和定义适用于本文件。

　　3.1

　　紧急救援辅助装置 emergency rescue auxi liary device

　　电网断电或故障时，提供备用动力驱动电梯至平层位置并开门的机电系统。

　　3.2

　　平层精度 leve l ing prec is ion accuracy轿厢地坎与层门地坎的垂直高度偏差。

　　4 技术要求

　　4.1 总则

　　4.1.1 当电梯配备自动救援操作装置时，该装置应为电梯控制系统的一部分，其本身的失效不应影响电梯的运行安全，要求符合 GB/T 40081-2021 相关要求。

　　4.1.2 电梯自动救援操作不应使电梯的任一电气安全装置失效。

　　4.2 环境适应性

　　4.2.1 温度：-25℃~+60℃。

　　4.2.2 湿度： ≤95%RH(沿海地区应加强防盐雾防护处理)。

　　4.3 机械性能

　　4.3.1 钢丝绳夹具，夹持力≥3 倍额定载重(包括严寒环境工况下)。

　　4.3.2 减速机构：传动效率≥80%(-20℃验证)。

　　4.3.3 机架防腐：表面处理≥600 小时中性盐雾试验(试验等级达 9 级)。

　　4.4 电气安全

　　4.4.1 控制柜防护等级： IP55(适配辽宁地区粉尘、潮湿环境使用要求)。

　　4.4.2 电池：锂电池需通过-40℃冷启动测试。

　　4.5 手动救援装置要求

　　4.5.1 救援通道

　　4.5.1.1 通道(例如：通往底坑、层站、机器空间和滑轮间的通道)不应经过私人空间。

　　4.5.1.2 通道应保持通畅，相关人员能够安全、方便、无阻碍地使用，如果通往机器空间的通道高出楼梯所到平面不超过4m，可以采用固定的梯子作为通道。

　　4.5.2 应急救援程序

　　应急救援程序应张贴在显著位置，有机房应在机房内，无机房应在控制柜内。

　　4.5.3 到达和离开轿顶的安全措施

　　4.5.3.1 当相邻两层门地坎间的距离大于 11m 时,应满足下列条件之一 :

　　a) 具有中间安全门,使安全门与层门(或安全门)地坎间的距离均不大于 11m;

　　b) 紧邻的轿厢均设置 GB7588.1-2020 中 5.4.6.2 所规定的安全门;

　　c) 在上述 a)或 b)均不能满足的情况下,应充分考虑上部层门(或安全门)地坎与轿顶间的距离,使胜任人员能够安全地到达和离开轿顶,可采取以下措施之一

　　1) 当相邻层门(或安全门)地坎间的距离不大于 18m 时,可采用在现场可获得的消防用防坠落装备,消防安全绳的长度与相邻地坎间的距离相适应 。如果采用消防用防坠落装备,在上部层门(或安全门)附近的井道外建筑结构上设置安全固定点,其承载能力不应小于 22kN;

　　2) 采用设置在井道内的固定式钢斜梯或具有安全护笼的固定式钢直梯,并提供在上部层门(或安全门)、所设置的钢斜梯(或钢直梯)以及轿顶之间安全进出的措施(例如 :采用符合GA 494 的消防安全绳成套系统等)。

　　d) 针对上述 c),制造单位(或安装单位)应与建筑业主(建筑设计单位或施工单位)就救援

　　组织、救援程序、救援设备以及被授权人员的培训和演练等内容达成一致。

　　注：“相邻 ”是指两个相邻的具有层门(或安全门)的楼层,无论贯通门还是直角门。

　　4.5.3.2 通道门、安全门和检修门应分别满足下列尺寸 :

　　a) 进入机房和井道的通道门的高度不应小于 2m,宽度不应小于 0.6m;

　　b) 进入滑轮间的通道门的高度不应小于 1.4m,宽度不应小于 0.6m;

　　c) 供人员进出机房和滑轮间的通道活板门,其净尺寸不应小于 0.8m×0.8m,且开门后能保持在开启位置;

　　d) 安全门的高度不应小于 1.8m,宽度不应小于 0.5m;

　　e) 检修门的高度不应大于 0.5m,宽度不应大于 0.5m,且应有足够的尺寸, 以便通过该门进行所需的工作。

　　4.5.3.3 通道门和安全门应分别符合以下要求：

　　a) 不向井道、机房或滑轮间内开启;

　　b) 设置用钥匙开启的锁,开启后不用钥匙亦能关闭并锁住;

　　c) 即使在锁闭状态,也可从井道、机房或滑轮间内不用钥匙打开;

　　d) 设置符合 GB7588.1-2020 中 5.11.2 规定的电气安全装置证实上述门的关闭状态;

　　注1：对于通往机房、滑轮间的通道门以及不是通向危险区域的底坑通道门,可不必设置电气安全装置。“不是通向危险区域 ”指电梯正常运行中,轿厢、对重(或平衡重)的最低部分(包括导靴、护脚板等)与底坑地面之间的净垂直距离至少为2m的情况。

　　注2：对于随行电缆、补偿绳(链或带)及其附件、限速器张紧轮和类似装置,认为不构成危险。

　　e) 无孔,符合相关建筑物防火规范的要求;

　　f) 具有下述机械强度： 能承受从井道外侧垂直作用于任何位置且均匀分布在 0.09m2 的圆形(或正方形)面积上的 1000N 的静力,不应有超过 15mm 的弹性变形。

　　4.5.4 紧急操作

　　4.5.4.1 手动操作装置包括：

　　a)放置在现场的机械装置;

　　b)放在现场的独立于主电源供电的电动装置。

　　4.5.4.2 应能易于检查轿厢是否在开锁区域。

　　4.5.4.3 操纵紧急操作的装置应根据实际情况设置在以下任一位置：

　　a)机房内;

　　b)机器柜内;

　　c)紧急和测试操作屏上。

　　4.5.4 .4 如果盘车手轮用于紧急操作,则轿厢运动方向应清晰地标在驱动主机上靠近盘车手轮的位置;如果盘车手轮是不可拆卸的,则轿厢运动方向可标在盘车手轮上。

　　5 自动救援装置要求

　　5.1 海拔高度

　　5.1.1 安装地点的海拔高度应不超过 1000m。

　　5.1.2 海拔高度超过 1000m 时，其低压电器的选用按照GB/T 20645 的要求进行修正; 自动救援电源的选用按其类型进行相应的修正。

　　5.2 环境温度

　　环境温度应保持在5℃ ~40℃。

　　5.3 湿度

　　5.3.1 运行地点的空气相对湿度在最高温度为 40℃时应不超过 50%，在较低温度下可有较高的相对湿度，最湿月的月平均最低气温应不超过 25℃ , 该月的月平均最大相对湿度应不超过90%。

　　5.3.2 若可能在电气设备上产生凝露时，应采取相应防护措施。

　　5.4 污染等级

　　环境空气中不应含有腐蚀性和易燃性气体，污染等级不应大于GB/T 14048.1-2023中6.1.3.2规定的污染等级3。

　　5.5 工作区域

　　电梯自动救援操作装置所处机器空间的工作区域应满足下列要求：

　　a) 工作区域的净高度应不小于 2.1m，且在电梯自动救援操作装置前应有一块水平净面积 ;该面积的深度，从电梯自动救援操作装置的外表面测量时应不小于 0.7m;该面积的宽度，取 0.5m或电梯自动救援操作装置全宽中的较大值;

　　b) 工作区域应采用永久安装的电气照明，保证人员工作区域的地面照度应不小于 200lx。

　　5.6 自动救援装置结构

　　电梯自动救援操作装置的结构设计应满足预定用途，并应满足下列要求：

　　a) 外壳具有稳固、耐久的防护作用，能承受正常使用、运输及贮存时可能产生的应力;

　　b) 安装在井道外时，满足 GB/T 7588.1-2020 中 5.2.6.5.1 的规定;

　　c) 电气、机械零部件易于安装、拆卸、维修和操作。

　　5.7 自动救援装置电气设备及其连接

　　5.7.1 电磁兼容

　　电梯自动救援操作装置的电磁兼容性应符合GB/T 24807和GB/T 24808的规定。

　　5.7.2 电击防护

　　5.7.2.1 总则

　　5.7.2.1.1 保护措施应符合 GB/T 16895.21-2020 的规定。

　　5.7.2.1.2 电梯自动救援操作装置的外壳上应设置具有 GB/T 5465.2-2023 中图形符号 5036的警告标志，该警告标志应在外壳的门或盖上清晰可见。

　　5.7.2.2 基本保护(直接接触的保护)

　　除满足5.7.2.1的要求外，还应满足GB/T 7588.1-2020中5.10.1.2.2的要求。

　　5.7.2.3 残余电压的保护

　　应符合GB/T5226.1-2019中6.2.4的规定。

　　5.7.2.4 附加保护

　　应符合GB/T 7588.1-2020中5.10.1.2.3的规定。

　　5.7.2.5 绝缘电阻

　　应符合GB/T 7588.1-2020中5.10.1.3的规定。

　　5.7.2.6 耐压要求

　　电梯自动救援操作装置的电源输入电路对地、 电源输出电路对地之间施以电路最高电压的两倍，再加1000V的50Hz正弦交流电历时1min，不应有击穿或者闪络现象，漏电流应小于30mA。

　　5.7.2.7 接触器、接触器式继电器和安全电路元件

　　应符合GB/T 7588.1-2020中5.10.3的规定。

　　5.7.3 电气设备的保护

　　5.7.3.1 总则

　　当发生5.7.3.2、5.7.3.3的电气设备保护后， 电梯自动救援操作装置应退出自动救援操作，恢复电梯正常供电电源回路。

　　5.7.3.2 自动救援操作装置的过流保护

　　当电梯自动救援操作装置输出电流超过其工作电流的规定值时，应退出自动救援操作，并恢复电梯正常供电电源回路。

　　5.7.3.3 异常温度的保护

　　应符合GB/T 5226.1-2019中7.4的规定。

　　5.7.4 自动救援电源切断开关

　　电梯自动救援操作装置应设置一个非自动复位的开关，用于切断自动救援电源的输出，该开关应满足GB/T 5226.1-2019中5.3.2和5.3.3的要求。

　　5.7.5 电气配线

　　电气配线应满足GB/T 7588.1-2020中5.10.6的要求。

　　5.7.6 接地保护

　　应满足GB/T 16895.21-2020中411.3.1.1的要求。

　　5.7.7 振动和冲击

　　电梯自动救援操作装置的印制电路板应按照GB/T 7588.2-2020中5.6.3.1的方法进行验证。

　　5.7.8 标记

　　应满足GB/T 7588.1-2020中5.10.10的要求。

　　5.7.9 电气故障的防护

　　电梯自动救援操作装置中发生的下列任何单一电气设备故障，除GB/T 7588.1-2020的

　　5.11.1.3和GB/T 7588.2-2020的5.15所述情况外，其本身不应成为导致电梯危险故障的原因：

　　a)无电压;

　　b) 电压降低;

　　c)导体(线) 中断;

　　d)对地或对金属构件的绝缘损坏;

　　e) 电气元件(如电阻器、 电容器、 晶体管、灯等) 的短路或断路以及参数或功能的改变;

　　f)接触器或继电器的可动衔铁不吸合或不完全吸合;

　　g)接触器或继电器的可动衔铁不释放;

　　h)触电不断开;

　　i)触电不闭合;

　　j)错相。

　　5.8 电梯自动救援操作装置运行

　　5.8.1 总则

　　5.8.1.1 电梯自动救援操作装置应具有自动隔离电梯供电电源的器件，该器件在电梯自动救援操作装置投入自动救援操作过程中应能切断电梯供电电源。该器件发生 5.7.9 中的 c) 、e)、

　　f) 、g) 、h)或 i)任一故障时，应防止电梯自动救援操作，并能提供故障信号。

　　5.8.1.2 电梯自动救援操作装置投入自动救援操作过程中，如电梯供电电源恢复，不应影响电梯的安全运行。

　　5.8.1.3 自动救援操作期间，应防止电梯在开门情况下的平层、再平层运行和预备操作。

　　注：典型的电梯自动救援操作流程图参见附录A。

　　5.8.2 运行控制

　　5.8.2.1 基本要求

　　5.8.2.1.1 电梯供电电源故障导致电梯停止运行， 电梯自动救援操作装置应启动自动救援操作。

　　5.8.2.1.2 电梯供电电源中断导致电梯停止运行， 电梯自动救援操作装置应启动自动救援操作。

　　5.8.2.1.3 当电梯处于以下任一状态时，不应使轿厢移动及自动门运行：

　　a) GB/T 7588.1-2020 表 A.1 中的任一电气安全装置动作;

　　b) 检修运行;

　　c) 紧急电动运行;

　　d) 供电电源故障导致电梯停止运行时间小于 3s;

　　e) 供电电源中断导致电梯停止运行时间小于 3s。

　　5.8.2.1.4 电梯的主开关断开时， 电梯自动救援操作装置不应启动自动救援操作。

　　5.8.2.2 运行速度

　　电梯自动救援操作时，轿厢移动的速度应不大于0.3m/s。

　　5.8.2.3 平层准确度

　　电梯自动救援操作时，轿厢的平层准确度应在±20mm范围内。

　　5.8.2.4 平层位置自动门控制

　　电梯自动救援操作时，当轿厢位于5.8.2.3规定的平层精度范围内， 电梯轿门和层门应打开并保持完全打开状态不小于10s。

　　5.8.2.5 退出自动救援操作

　　电梯自动救援操作装置应按下列步骤退出自动救援操作：

　　a) 维持动力驱动的自动门完全打开状态不小于10s;

　　b)关闭电梯轿门和层门;

　　c)恢复电梯正常供电电源回路。

　　5.8.2.6 听觉信号和视觉信号

　　自动救援操作期间，轿厢内的听觉信号应起作用，轿厢地板中央上方1m处的听觉信号的声级应为35dB～65dB。轿厢内宜提供视觉信号。

　　5.8.2.7 电动机运转时间限制

　　5.8.2.7.1 电梯自动救援操作装置应具有电动机运转时间限制功能，在下列情况下断开驱动主机的供电并保持在断电状态：

　　a) 当启动电梯时，驱动主机不转;

　　b)轿厢或对重向下运动时由于障碍物而停住，导致曳引绳在曳引轮上打滑。

　　5.8.2.7.2 电动机运转时间限制功能应在不大于下列两个时间值的较小值时起作用：

　　a)45s;

　　b) 电梯以自动救援操作速度运行最大层间距离的时间再加10s。如果运行的时间小于10s , 则最小值为20s。

　　5.9 自动救援电源

　　5.9.1 安全使用要求

　　5.9.1.1 自动救援电源的安全性和使用性应满足 GB/T 19638.1、JB/T 11137 等相关标准的要求 , 例如：采用铅酸蓄电池时，应满足 GB/T 19638.1 的要求;采用锂离子蓄电池时，应满足 JB/T 11137 的要求。

　　5.9.1.2 自动救援电源的容量应满足按下列条件进行自动救援操作所需要的能量：

　　a)轿厢装载60%额定载重量;

　　b) 向上运行最大层间距离;

　　c)连续运行两次。

　　5.9.1.3 自动救援电源应设置电压自动监测装置， 电压若低于规定的阈值，应自动报警。

　　5.9.2 耐久性要求

　　5.9.2.1 自动救援电源的使用寿命应满足 GB/T 19638.1、JB/T 11137 等相关标准的要求，例如：采用铅酸蓄电池时，其充放循环次数应满足 GB/T 19638.1 的要求;采用锂离子蓄电池时 , 其标准循环使用寿命应满足 JB/T 11137 的要求。

　　5.9.2.2 自动救援电源应在规定的使用期限内使用，如超出该期限，应及时更换。

　　6 安装与调试

　　6.1 安装位置

　　安装位置应符合以下要求：

　　a)严禁安装在井道底部(防止洪水浸泡，辽宁暴雨红色预警区域);

　　b)控制柜距供暖设备≥1m(避免高温影响)。

　　6.2 调试验证

　　调试验证应符合以下条件：

　　a)低温测试：-20℃环境模拟断电救援，平层精度应在±20mm范围内;

　　b)振动测试： 自动救援装置振动加速度峰值应小于或等于0.1g。

　　7 试验要求

　　7.1 平层精度测试

　　按附录B执行，平层精度应在±20mm范围内。

　　7.2 续航测试

　　续航测试应满足以下条件：

　　a)常温(25℃) ：满载运行≥2小时;

　　b)低温(-20℃) : ≥1.5小时。

　　8 试验

　　8.1 环境条件及仪器

　　8.1.1 环境条件

　　除非有特殊规定，测量和试验应在下列条件下进行：

　　a)5.2规定的温度;

　　b)5.3规定的相对湿度。

　　8.1.2 试验仪器

　　除非有特殊规定，仪器的准确度应满足下列要求：

　　a)对于质量、距离、速度，为±1%;

　　b)对于电压、 电流，为±1%;

　　c)对于温度，为±1℃ ;

　　d)记录设备能检测到0.01s变化的信号;

　　e) 噪声试验用仪器的性能符合GB/T 24474.1-2020中4.2和4.5的规定。

　　8.2 绝缘耐压试验

　　8.2.1 试验准备

　　在进行绝缘试验和耐压试验之前，应断开所有含有电子元器件的电路。

　　8.2.2 绝缘试验

　　按GB/T 10059-2023中5.11.1的方法进行绝缘试验，判定是否符合5.7.2.5的规定。

　　8.2.3 耐压试验

　　8.2.3.1 绝缘试验结果符合规定后，方可进行耐压试验。

　　8.2.3.2 用耐压测试仪分别对电梯自动救援操作装置的电源输入电路对地、 电源输出电路对地进行试验。试验电压应从零开始，升压至规定电压后持续 1min，记录并判定是否符合

　　5.7.2.6 的规定。

　　8.3 电磁兼容试验

　　8.3.1 发射试验

　　按GB 4824的规定进行发射试验，记录并判定其值是否符合5.7.1的规定。

　　8.3.2 抗扰度试验

　　按GB/T 17626.2、GB/T 17626.3、GB/T 17626.4、GB/T 17626.5、GB/T 17626.6和GB/T 17626.11的规定进行抗扰度试验，记录并判定其值是否符合5.7.1的规定。

　　8.4 保护功能试验

　　8.4.1 过流保护试验

　　使电梯自动救援操作装置输出电流超过其工作电流的规定值，记录并判定该装置是否符合

　　5.7.3.2的规定。

　　8.4.2 外壳防护等级试验

　　按GB/T 4208的规定进行外壳防护等级试验，记录并判定其外壳防护等级是否符合5.7.2.2的规定。

　　8.5 自动救援操作功能试验

　　8.5.1 供电电源缺项试验

　　电梯正常运行过程中，切断电梯供电电源中任一相，判定是否符合5.8.2.1.1的规定。

　　8.5.2 切断供电电源试验

　　电梯正常运行过程中，保持电梯主开关闭合状态，切断电梯供电电源，判定是否符合

　　5.8.2.1.2的规定。

　　8.5.3 电气安全装置动作试验

　　人为动作GB/T 7588.1-2020表A.1中的任一电气安全装置，保持电梯主开关闭合状态，切断电梯供电电源，判定是否符合5.8.2.1.3的规定。

　　8.5.4 检修运行试验

　　将电梯设定在检修运行模式，保持电梯主开关闭合状态，切断电梯供电电源，进行检修运行操作，判定是否符合5.8.2.1.3的规定。

　　8.5.5 紧急电动运行试验

　　将电梯设定在紧急电动运行模式，保持电梯主开关闭合状态，切断电梯供电电源，进行紧急电动运行操作，判定是否符合5.8.2.1.3的规定。

　　8.5.6 供电电源断电延时启动试验

　　电梯正常运行过程中，保持电梯主开关闭合状态，测量从切断电梯供电电源开始，到轿厢开始移动的时间值，判定是否符合5.8.2.1.3的规定。

　　8.5.7 供电电源故障延时启动试验

　　电梯正常运行过程中，测量从切断电梯供电电源中任一相开始，到轿厢开始移动的时间值，判定是否符合5.8.2.1.3的规定。

　　8.5.8 断开电梯主开关试验

　　电梯正常运行过程中，使电梯的主开关断开，判定是否符合5.8.2.1.4的规定。

　　8.6 性能试验

　　8.6.1 轿厢内听觉信号试验

　　使电梯处于自动救援操作状态，在轿厢地板中央上方1m处测试听觉信号，判定声级是否符合

　　5.8.2.6的规定。

　　8.6.2 自动救援操作运行速度试验

　　按下列条件分别进行自动救援操作，测量轿厢运行的最大速度，记录并判定是否符合

　　5.8.2.2的规定：

　　a)空载轿厢上行;

　　b)满载轿厢下行;

　　c)载有50%额定载重量轿厢上行;

　　d)载有50%额定载重量轿厢下行。

　　8.6.3 平层准确度试验

　　按下列条件分别进行自动救援操作，轿厢平层后，在开门宽度的中部，测量层门地坎上表面与轿门地坎上表面的垂直高度差，记录并判定是否符合5.8.2.3的规定：

　　a)空载轿厢上行;

　　b)满载轿厢下行;

　　c)载有50%额定载重量轿厢上行;

　　d)载有50%额定载重量轿厢下行。

　　8.6.4 平层位置自动门控制试验

　　使轿厢位于5.8.2.3规定的平层准确度范围内，保持电梯主开关闭合状态，切断电梯供电电源，判定是否符合5.8.2.3的规定。

　　8.6.5 自动救援电源容量试验

　　轿厢装载60%额定载重量， 向上运行最大层间距离，且连续运行两次，判定自动救援电源的容量是否符合5.9.1.2的规定。

　　8.6.6 自动救援电源低电压报警试验

　　使自动救援电源电压低于规定的阈值，判定低电压自动报警功能是否符合5.9.1.3的规定。

　　8.7 印制电路板试验

　　8.7.1 温度试验

　　按GB/T 7588.2-2020中5.6.3.2的方法对电梯自动救援操作装置的印制电路板进行温度试验,印制电路板应工作正常。

　　8.7.2 振动试验

　　按GB/T 7588.2-2020中5.6.3.1.2的方法对电梯自动救援操作装置的印制电路板进行振动试验，印制电路板应符合5.7.7的规定。

　　8.7.3 冲击试验

　　按GB/T 7588.2-2020中5.6.3.1.3的方法对电梯自动救援操作装置的印制电路板进行冲击试验，印制电路板应符合5.7.7的规定。

　　9 检验规则

　　9.1 出厂检验项目均应满足本文件的规定。

　　9.2 出厂检验项目见表 1。

　　表 1 出厂检验项目表

　　10 标志

　　10.1 应在电梯自动救援操作装置的明显位置设置永久性标志，并标明下列内容：

　　A)产品名称、型号;

　　B) 防护等级;

　　C)制造日期;

　　D)制造商名称;

　　E)警告标志(见 5.7.2.1);

　　F)产品执行标准号(本文件编号)。

　　10.2 紧急操作相关标志应包含以下内容：

　　A)盘车手轮方向;

　　B)开锁区域标识;

　　C)应急救援程序;

　　D) 电梯使用标志。

　　11 维护保养

　　11.1 电池检测：冬季( 11 月～3 月)每月 1 次。

　　11.2 润滑脂更换：使用低温脂(凝点≤-45℃)。

　　11.3 防冻系统检查：每年10月前完成。

　　A

　　A

　　附 录 A

　　(资料性)

　　电梯自动救援操作流程图

　　典型的电梯自动救援操作流程图见图A.1

　　图 A.1 典型的电梯自动救援操作流程图

　　B

　　B

　　附 录 B

　　(规范性)

　　平层精度测试方法

　　平层精度测试应按照以下步骤要求：

　　a) 轿厢加载 100%额定载荷;

　　b) 触发装置运行至目标层站;

　　c) 测量轿厢地坎与层门地坎高度差 ΔH;

　　d) 重复 3 次，取最大值| ΔH|≤20mm 为合格。
