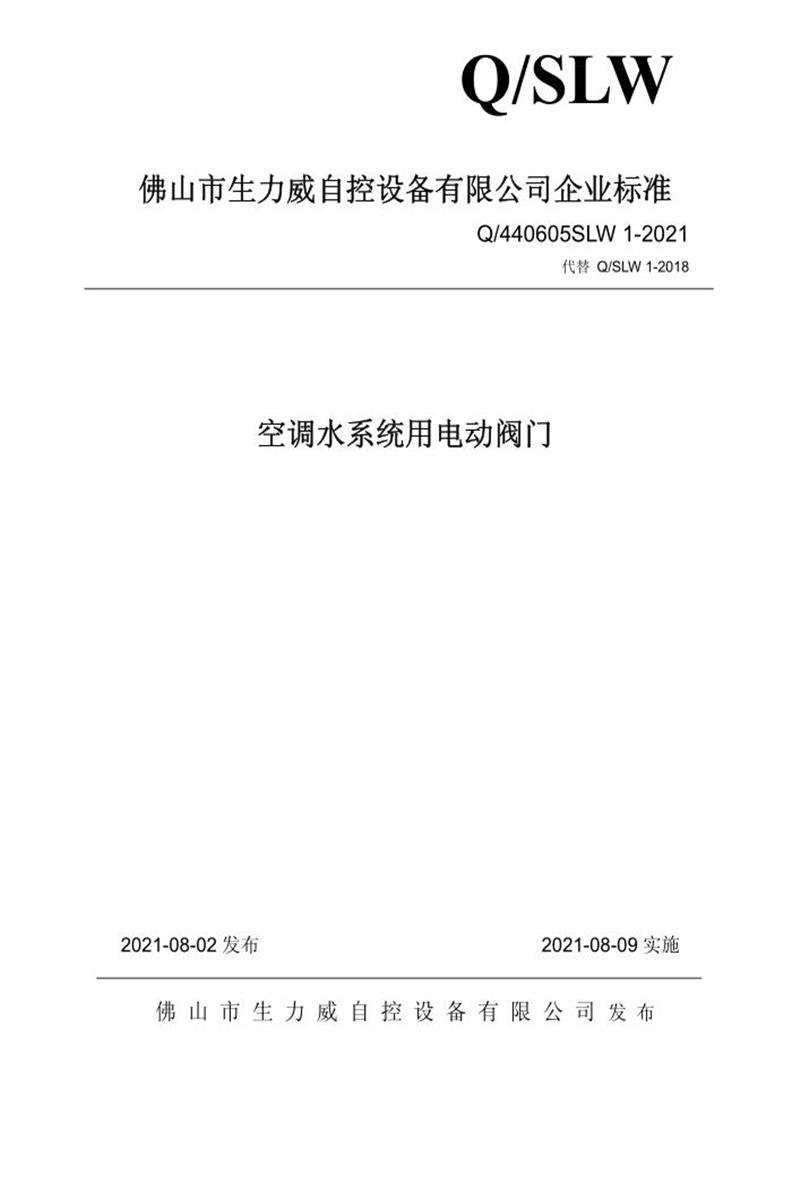

以下是佛山市生力威自控设备有限公司企业标准《空调水系统用电动阀门》（Q/440605SLW 1-2021）的详细内容总结：
一、标准概况
-
标准编号与名称
- 标准号：Q/440605SLW 1-2021
- 名称：空调水系统用电动阀门
- 代替版本：Q/SLW 1-2018
- 发布单位：佛山市生力威自控设备有限公司
-
修订历史
- 首次发布：2008年5月
- 修订次数：第五次修订（2021年8月），此前分别于2011年、2014年、2017年、2018年修订。
- 主要变更：更新规范性引用文件（如GB/T 9124.2-2019等）。
二、适用范围
- 适用产品：空调水系统用电动阀门（以下简称“电动阀”）。
- 技术参数：
- 公称压力（PN）：≤2.0MPa
- 公称通径（DN）：15mm–25mm
- 工作介质：水（温度0℃–100℃）
- 电机功率：≤7W
- 电气规格：24V或220V，50Hz
三、核心术语定义
- 电动阀：由电力驱动器控制启闭或调节水流量的阀门。
- 驱动器：驱动阀门密封芯运动的机械/电子装置。
- 流量系数（Kv）：压差0.1MPa时通过的水流量（m³/h）。
- 开度：密封芯从全开到关闭的旋转角度（二通阀45°±1°，三通阀24°±1°）。
- 最大压差：阀门自行关闭且无泄漏时的进出口最大压差（0.18MPa）。
四、型号命名规则
- 表示方法：
SW-B X Y
SW-B：公司代号（生力威）X：公称通径（如15/20/25mm）Y：通路型式（2=二通，3=三通）
- 示例：
SW-B153 表示公称通径15mm的三通电动阀。
五、技术要求
1. 一般要求
- 表面质量：锻件/铜制件无裂纹、气孔、飞边等缺陷。
- 表面处理：铜制件需喷丸+喷涂处理。
2. 安全要求
- 接地标志：驱动器外壳需有接地标识。
- 绝缘电阻：≥1MΩ（5℃–43℃, 湿度≤85%）。
- 电气强度：
| 额定电压 |
24V |
110V/220V |
| 试验电压 |
500V |
1500V |
3. 性能要求
- 耐压密封性：1.5倍公称压力下保压1分钟，无渗漏或变形。
- 密封性能：泄漏量≤0.05%×Kv（m³/h）。
- 耐用性：10万次启闭后仍满足密封要求。
- 耐温性：130℃（2h）→室温→-10℃（2h）后无异常。
- 参数要求（见表2）：
| 类型 |
DN(mm) |
开度 |
Kv(m³/h) |
最大压差(MPa) |
| 二通阀 |
15/20/25 |
45°±1° |
3.2/4.6/5.7 |
0.18 |
| 三通阀 |
15/20/25 |
24°±1° |
3.2/4.6/5.7 |
0.18 |
4. 其他要求
- 连接方式：
- 螺纹连接：符合GB/T 7306.1-2000（55°密封管螺纹）。
- 法兰连接：符合GB/T 9124.2-2019。
- 装配要求：驱动器直立安装，启闭灵活无卡阻。
- 清洁度：杂质总量≤0.15×(DN/25)²（g），DN≤25mm时按25mm计算。
- 材料要求（关键部件）：
| 零件 |
材料 |
标准号 |
| 阀体/阀盖 |
HPb59-2铅黄铜 |
GB/T 5231-2012 |
| 密封芯 |
12Cr18Ni9不锈钢 |
GB/T 1220-2007 |
| 密封圈 |
NBR橡胶/PTFE |
JB/T 6639-2015/QB/T 4041-2010 |
| 弹簧 |
1Cr18Ni9Ti不锈钢 |
GB/T 1239.3-2009 |
六、试验方法
- 绝缘测试：500V绝缘电阻表测量（≥1MΩ）。
- 电气强度：50Hz交流电压测试1分钟（无击穿）。
- 密封性试验：公称压力下保压≥30秒，检漏仪检测。
- 耐用性试验：10万次启闭（记录单次时间推算总时长）。
- 耐温试验：130℃→-10℃温度循环后检测密封性。
- 流量系数（Kv）：按GB/T 30832-2017测试。
七、检验规则
1. 检验类型
| 项目 |
出厂检验 |
抽样检验 |
型式检验 |
| 外观/标志 |
✓ |
✓ |
✓ |
| 绝缘/电气强度 |
✓ |
✓ |
✓ |
| 耐压/密封性 |
✓ |
✓ |
✓ |
| 开度/Kv/压差 |
✓ |
✓ |
✓ |
| 耐用性/耐温性 |
✗ |
✗ |
✓ |
| 清洁度 |
✗ |
✗ |
✓ |
2. 抽样方案
| 批量（N） |
样本量（n） |
合格判定数（Ac） |
| ≤50 |
2 |
0 |
| 51–100 |
3 |
0 |
| 101–500 |
5 |
1 |
| >500 |
8 |
2 |
3. 型式检验触发条件
- 新产品定型、年检、材料/工艺重大变更、停产复产时。
八、标志、包装与贮存
- 标志：按客户要求标注。
- 包装：
- 阀杆加保护套，纸箱/木箱包装。
- 附合格证、说明书、装箱单。
- 运输：防撞击、防雨雪、禁止抛掷。
- 贮存：通风干燥库房，无腐蚀性气体。
九、附录与引用文件
- 引用标准：共10项（如GB/T 1220、GB/T 7306.1、JB/T 6639等）。
- 公式：清洁度计算式
G ≤ 0.15 × (DN/25)²（DN≤25mm时取25）。
此标准全面规范了电动阀的设计、生产、检验全流程，强调安全性（绝缘/耐压）、可靠性（10万次寿命）及环境适应性（高低温循环），适用于暖通空调系统的质量控制。
