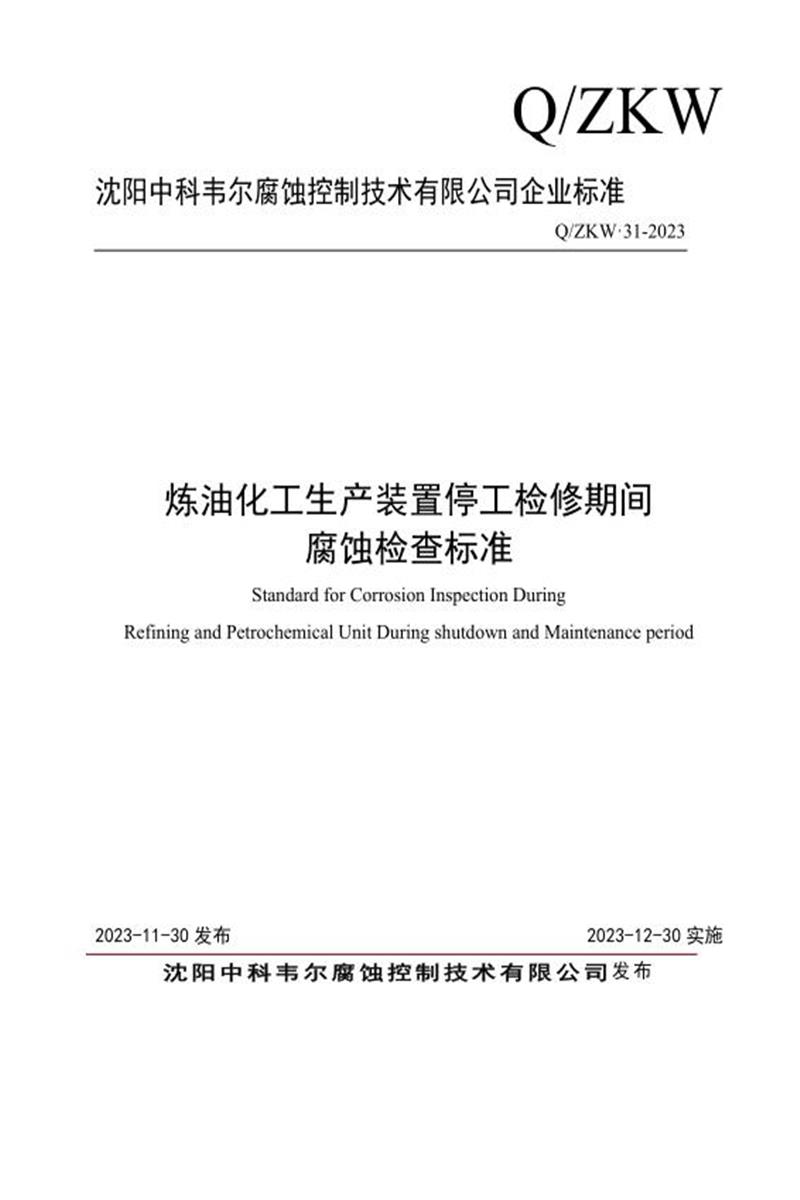

Q/ZKW 31-2023 炼油化工生产装置停工检修期间腐蚀检查标准

以下是对《炼油化工生产装置停工检修期间腐蚀检查标准》（Q/ZKW 31-2023）核心内容的系统总结：

​​一、标准框架与核心要求​​

1. ​​适用范围​​

   • 适用于炼油化工装置（常减压、催化裂化、加氢、硫磺回收等）停工检修期的腐蚀检查。
   • 其他装置可参照执行。

2. ​​核心流程​​
   ​​前期准备​​ → ​​现场检查​​ → ​​记录分析​​ → ​​结果闭环​​ → ​​报告编制​​

   • 强调全流程管理，覆盖数据收集、方案制定、执行、问题跟踪及修复验证。

​​二、关键技术要点​​

1. ​​检查方法与工具​​

2. ​​关键设备检查重点​​

​​特殊要求​​：加热炉需按A/B/C级（依据风险）分层检测，包括蠕胀测量、硬度测试、表面裂纹检测（磁粉/渗透）。

3. ​​腐蚀程度分级（附录C）​​

​​三、典型装置腐蚀控制重点（附录A）​​

• ​​常减压装置​​：
  • 塔顶系统（HCl-H₂S-H₂O腐蚀） → 材质升级+注缓蚀剂
  • 高温部位（>230℃）→ 监测环烷酸/硫腐蚀速率。
• ​​加氢装置​​：
  • 反应流出物系统 → 控制NH₄HS浓度与流速防冲蚀
  • 奥氏体不锈钢设备 → 停工中和防连多硫酸腐蚀。
• ​​硫磺回收装置​​：
  • 燃烧炉/废热锅炉 → 高温硫腐蚀防护
  • 冷凝部位 → 防酸性露点腐蚀。

​​四、实施管理要求​​

1. ​​人员资质​​
   • 检查人员需熟悉设备结构、腐蚀机理，持无损检测证书（如超声、渗透）。
2. ​​闭环管理​​
   • 发现1类问题须24小时内汇报 → 制定修复方案 → 下周期检修验证措施有效性。
3. ​​报告输出​​
   • 报告需含：腐蚀速率计算、剩余寿命评估、防腐措施建议（如材质升级、工艺调整）。

​​五、创新点总结​​

• ​​小接管专项管理​​：首创DN≤50mm接管分类检测法（如腐蚀类用漏磁扫描，振动类用相控阵检测焊缝）。
• ​​加热炉多级评估​​：综合宏观检验+蠕胀测量+埋藏缺陷检测，分级抽检（A级炉管检测比例≥20%）。
• ​​腐蚀图谱化​​：附录A/B提供22类装置易腐蚀部位图谱，关联API RP 571损伤机理（如湿H₂S损伤对应HIC/SOHIC）。

​​附：典型腐蚀防护逻辑​​
腐蚀机理分析 → 重点部位定位 → 定制化检测方案 → 三级分类处置 → 措施有效性回溯
此标准通过系统化流程设计和精细化工具应用，显著提升检修期腐蚀风险的防控能力。
