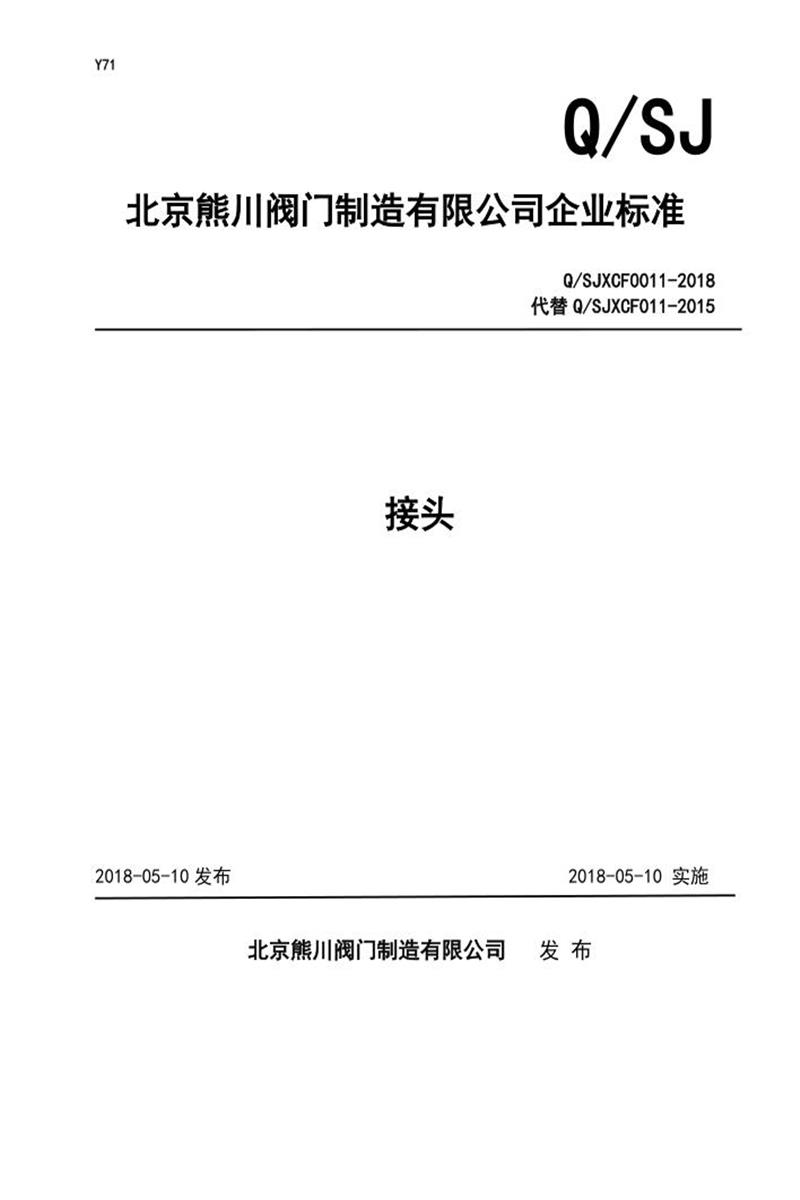

Q/SJXCF0011-2018 接头

北京熊川阀门制造有限公司企业标准 ​Q/SJXCF0011-2018《接头》​​ 的详细内容总结：

​一、标准基础信息​

• ​标准号​：Q/SJXCF0011-2018
• ​代替标准​：Q/SJXCF011-2015
• ​发布日期与实施日期​：2018年5月10日
• ​提出与起草单位​：北京熊川阀门制造有限公司技术部
• ​主要起草人​：刘德强、赵艳峰、徐继丹
• ​适用范围​：接头体的基本参数、技术要求、试验方法、检验规则、标识、包装、贮存及运输。
• ​引用标准​：
  • 螺纹依据 ​ASME B1.1:2003（统一英制螺纹）​。
  • 材料标准：ASTM MA276-2017（316不锈钢棒材）、GB/T 3191-2010（铝合金棒材）、GB/T 4423-2007（黄铜棒材）、Q/GHAD1-2013（聚四氟乙烯棒材）等。
  • 试验压力标准：QJ203-1986（管子及管路附件公称压力与试验压力）。

​二、材料要求​

1. ​材料类型​：
   • 316不锈钢、铝、黄铜、聚四氟乙烯。
   • 适用接头类型：直形、弯头、四通、T形及其他结构。
2. ​材料证明​：
   • 需提供符合标准的化学成分和机械性能证明书；无证明书时需按标准进行检验。

​三、技术要求​

1. ​外观质量​：
   • 表面粗糙度、螺纹精度、尺寸及形位公差需符合图样。
   • ​禁止缺陷​：
     • 机械损伤、锈蚀、防锈层破坏；
     • 油污、毛刺、尖棱及其他多余物；
     • 密封面或配合面划伤、压伤、斑痕。
2. ​耐压强度​：
   • 承受 ​1.5倍公称压力​ 的液压试验，保压10分钟，无泄漏或永久变形。
   • 工作压力 <15 MPa 时可用气压代替液压。
3. ​气密性​：
   • 公称压力下气压试验，保压5分钟，外泄漏率 ​​≤110 Pa·m³（无气泡泄漏）​。

​四、试验方法​

1. ​试验条件​：
   • ​测试精度分级​：
     • A级（高精度，用于性能分析）；
     • B级（新产品鉴定）；
     • C级（出厂检验，最低要求）。
   • ​压力表精度​：≥1.5级。
   • ​试验介质（压缩空气）要求​：
     • 无油脂和机械杂质；
     • 露点 ≤ -55℃（5MPa条件下），清洁度需经10μm过滤，每24小时检查。
2. ​试验项目​：
   • ​外观试验​：目视检查（符合4.1条）。
   • ​耐压试验​：1.5倍公称压力液压试验（表面处理前）。
   • ​气密性试验​：按 ​QJ1610-1989​ 标准检测泄漏率。

​五、检验规则​

1. ​出厂检验​：
   • ​检验项目​：外观（4.1）、耐压强度（4.2）。
   • ​抽检规则​：
     • 每批（同一订单）抽检2%，不少于2件；
     • 不合格时加倍抽检，仍不合格则整批拒收。
2. ​型式检验​：
   • ​触发条件​：新产品试制、设计/工艺/材料变更影响性能。
   • ​检验项目​：外观、耐压强度、气密性（4.1–4.3条）。

​六、包装、运输与贮存​

1. ​包装要求​：
   • 包装箱内产品需固定，箱体标识产品名称、代号、数量、厂名。
2. ​运输要求​：
   • 防潮、轻放，运输工具不限。
3. ​贮存条件​：
   • 温度 ​15–35℃​，相对湿度 ​35%–75%​​ 的库房。

​七、附录A（规范性附录）​​

• ​测试等级与误差​：

  ​测试参数​	​A级误差​	​B级误差​	​C级误差​
  流量	±0.5%	±1.5%	±2.5%
  压力（P<200 kPa）	±2.0%	±6.0%	±10.0%
  压力（P≥200 kPa）	±0.5%	±1.5%	±2.5%
  温度	±0.5℃	±1.0℃	±2.0℃

• ​注​：误差值为被测参数的百分比，非仪表量程百分比。

​关键数据补充​

• ​公称压力（PN）与试验压力（PS）关系​（表2）：
  • PN ≤35 MPa → PS=1.5PN
  • 35 MPa < PN ≤64 MPa → PS=1.4PN
  • PN >64 MPa → PS=1.53PN
  • ​单位换算​：1 MPa = 1/0.0980665 Kgf/cm²。

​总结​：该标准系统规范了接头的材料选用、制造质量、检测方法及供应链管理要求，重点强调耐压性能与密封可靠性，适用于阀门制造行业的接头生产与质量控制。
