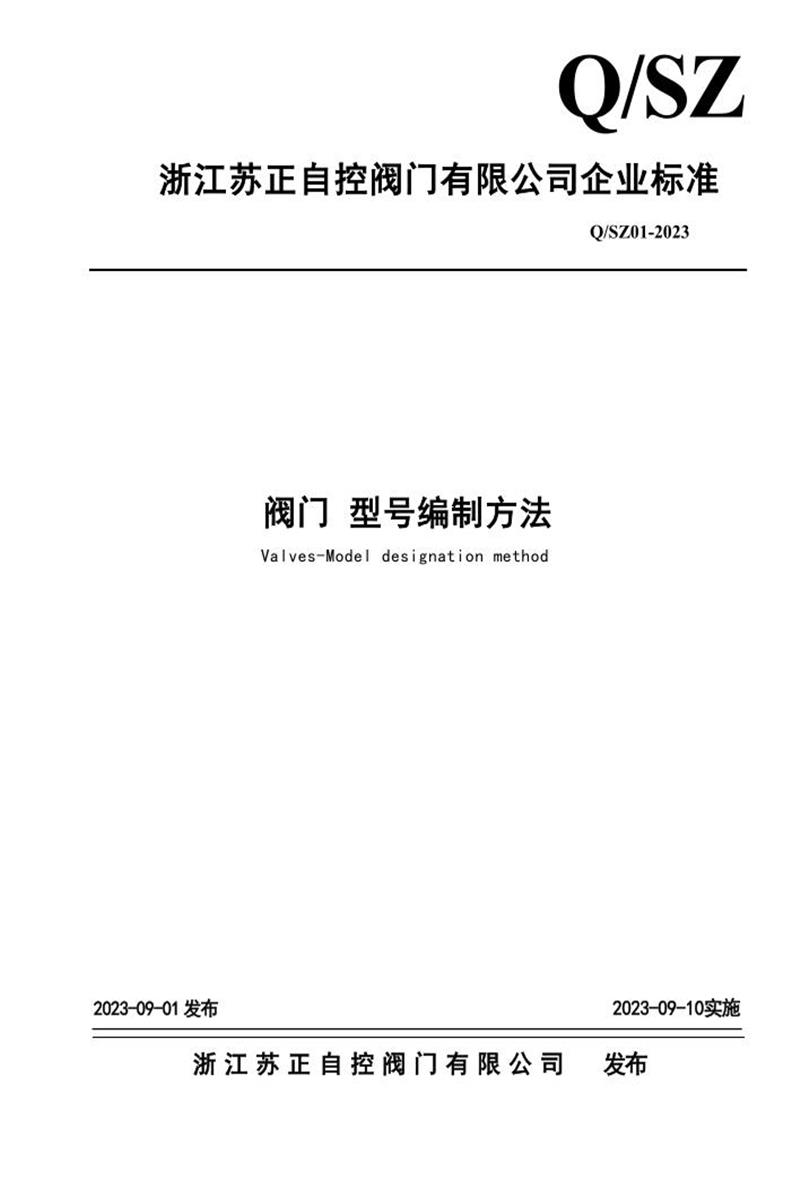

Q/SZ 01-2023 阀门 型号编制方法

《浙江苏正自控阀门有限公司企业标准 Q/SZ01-2023 阀门型号编制方法》的详细总结：

​一、标准基本信息​

• ​标准号​：Q/SZ01-2023
• ​名称​：阀门型号编制方法（Valves-Model designation method）
• ​归口单位​：浙江苏正自控阀门有限公司技术处
• ​适用范围​：调节阀、球阀、蝶阀、耐腐蚀阀、自力式阀、偏心类阀、卫生级阀及其他特殊阀门。

​二、型号组成结构​

阀门型号由 ​9 部分​ 组成（顺序不可变更）：
类型代号 + 执行器类型 + 公称压力 + 公称通径 + 连接形式 + 阀体材质 + 内件材质 + 密封材质 + 其他要求
（见图1的串联结构示意图）

​三、核心编制规则​

1. ​类型代号（表1）​​

• 按阀门大类分配固定代码：
  • 调节阀 ZC100 | 球阀 ZG200 | 蝶阀 ZW300
  • 耐腐蚀阀 ZF400 | 自力式阀 ZY500 | 偏心类阀 ZV600
  • 卫生级阀 ZS700 | 特殊阀 ZT800
• ​附加功能代号（表2）​​：
  • 保温夹套 J | 低温型 D | 防火型 F | 波纹管 B
  • 调节阀作开关用 Q | 其他功能需具体标注（如球阀调节型 ZG211）

2. ​执行器类型（表3）​​

• 默认气动驱动（无需标注），其他驱动用数字表示：
  • 手动 0 | 涡轮 3 | 伞齿轮 5 | 气动 6
  • 电动 9 | 液动 7
• ​特殊结构​：常开型加 ₖ，常闭型加 ʙ（如 6ₖ）。

3. ​连接形式（表4）​​

• 用数字表示进口端连接方式：
  • 内螺纹 1 | 外螺纹 2 | 法兰 4
  • 焊接 6 | 对夹 7 | 卡箍 8
• ​注​：具体结构（法兰标准、密封形式等）需在图样或合同中说明。

4. ​结构形式（表5-表12）​​

• ​按阀门系列细分​：
  • 调节阀系列（表5）：单座 ZCGS、套筒 ZCGC、双座 ZCGD 等
  • 球阀系列（表6）：浮动直通 ZG210、固定三通 ZG260、塑料球阀 ZG290
  • 蝶阀系列（表7）：中线 ZW310、三偏心 ZW330
  • 其他系列（表8-12）：衬氟蝶阀 ZF430、V型球阀 ZV610、卫生级球阀 ZS720 等

5. ​公称压力（表13）​​

• ​PN 系列​：用字母表示压力等级（如 PN16→C）
• ​Class 系列​：直接标注 Class 或 CL + 数字（如 CL150）。

6. ​材质代号​

• ​阀体材料（表14）​​：
  • 灰铸铁 HT(Z) | 碳钢 WCB(C) | 304 CF8(P)
• ​内件材料（表15）​​：
  • 304 P | 316 R | 衬胶 X
• ​密封材料（表16）​​：
  • 橡胶类 X | 聚四氟乙烯 F | 堆焊 STL Y

7. ​其他要求​

• 需标注特殊工况要求：如手轮、高温型、隔爆等级、电气附件（定位器、电磁阀）等。

​四、关键标注规则​

1. ​公称通径​：在阀体材料代号后空一格标注 DN 或 NPS + 数值（如 DN50），遵循 GB/T 1047。
2. ​多功能阀门​：主类型代号后加功能拼音字母（如防火型蝶阀：ZW300F）。
3. ​驱动方式​：非气动时在型号末尾追加数字代号（如电动球阀：ZG200-9...）。

​五、型号示例解析​

1. ​气动单座调节阀​

   • 参数：WCB 阀体、304 阀芯、法兰连接、PN16、DN50、STL 密封
   • 型号：ZCGS-6-C-50-4-C-P-Y
     • ZCGS（单座调节阀）
     • 6（气动）
     • C（PN16）
     • 50（DN50）
     • 4（法兰）
     • C（WCB 阀体）
     • P（304 内件）
     • Y（STL 密封）

2. ​浮动球阀（纠错：原文 ZC200 应为 ZG210）​​

   • 参数：气动、WCB 阀体、304 球体、PTFE 密封、法兰、PN16、DN50
   • 型号：ZG210-6-C-50-4-C-P-F

3. ​电动固定球阀​

   • 参数：304 阀体、316 球体/阀杆、STL 密封、法兰、PN25、DN100
   • 型号：ZG250-9-D-100-4-P-R-Y

​六、引用标准​

• GB/T 1047《管道元件 DN(公称尺寸)的定义和选用》
• GB/T 1048《管道元件 PN(公称压力)的定义和选用》

​总结​：该标准通过 ​9 段式结构​ 和 ​层级化代号​ 体系，实现了阀门参数的精确编码，覆盖类型、驱动、压力、尺寸、连接、材质等核心维度，并支持多功能扩展和特殊工况标注，适用于公司全系列阀门产品的规范化标识。
