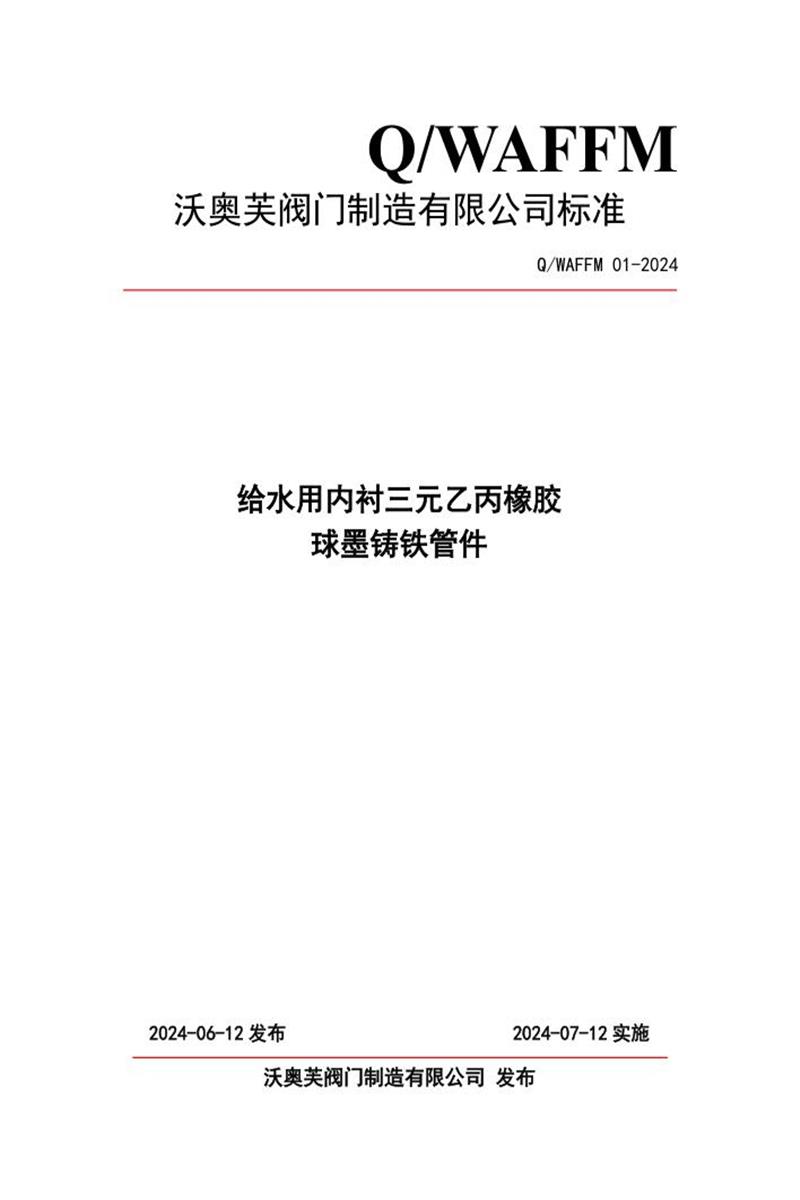

沃奥芙阀门制造有限公司标准《Q/WAFFM 01-2024 给水用内衬三元乙丙橡胶球墨铸铁管件》的详细内容总结：
一、标准目的与依据
- 目的
- 严格控制内衬三元乙丙橡胶球墨铸铁管件质量，确保符合《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）要求，适用于生活饮用水输送。
- 依据
- 遵循GB/T 1.1-2020《标准化工作导则》结构编写。
- 技术指标参照：
- GB/T 13295-2013（球墨铸铁管件）
- GB/T 21873-2008（橡胶密封件材料规范）
- 《生活饮用水卫生安全评价规范》（2001）
二、适用范围
- 产品定义
- 名称：内衬三元乙丙橡胶球墨铸铁管件（简称“三元乙丙橡胶管件”）。
- 结构：球墨铸铁管件内衬三元乙丙橡胶，外涂环氧树脂涂料。
- 应用场景
- 生活饮用水输配（有压/无压），流体温度 0℃~80℃。
- 接口尺寸：DN40mm~DN1200mm，公称压力：0.6MPa~2.5MPa。
三、核心术语定义
- 球墨铸铁：石墨呈球状的铸铁，用于制造管件。
- 管件：使管线转向、分支、变径的铸件（如弯头、三通）。
- 接口类型：滑入式柔性接口、机械式柔性接口、自锚接口、法兰接口。
- 压力参数：
- 允许工作压力（PFA）：长期安全承受的最大压力。
- 最大允许工作压力（PMA）：含冲击压的安全压力（PMA=1.2×PFA）。
- 现场试验压力：检测管线密封性的短期压力。
四、产品分类与规格
-
分类方式
- 公称直径（DN）：DN40~DN1200（共22种规格）。
- 接口型式：滑入式、机械式、自锚、法兰接口。
-
尺寸公差
| 参数 |
公差要求 |
| 公称外径 |
+1mm（正公差） |
| 公称内径 |
DN40~1000：-10mm；DN1100~3000：-0.01DN |
| 长度（承插管件） |
±20mm（DN≤600时≥±3mm；DN>600时≥±4mm） |
-
壁厚要求（关键指标）
| DN(mm) |
0.6MPa壁厚(mm) |
1.0MPa壁厚(mm) |
2.5MPa壁厚(mm) |
| 40 |
6 |
6.5 |
7 |
| 200 |
10 |
11 |
12 |
| 500 |
13 |
16 |
17 |
| 1000 |
20 |
21 |
23 |
| 1200 |
21 |
23 |
26 |
五、技术要求
-
外观
-
压力试验
- 液体试验：1.5×公称压力（持续时间见下表）。
- 气体试验：1.1×公称压力（氮气/空气）。
- 试验温度：5℃~40℃。
- 压力稳定性：波动≤±5%。
试验持续时间（秒）：
| DN(mm) |
液体试验 |
气体试验 |
| ≤50 |
15 |
15 |
| 50~150 |
60 |
60 |
| 150~350 |
120 |
120 |
| ≥350 |
300 |
120 |
-
橡胶衬里性能
- 物理性能：
- 拉伸强度 **>15MPa**
- 扯断伸长率 **>400%**
- 硬度（邵尔A）60~75
- 老化系数（70℃×72h）≤0.85
- 防腐性能：符合HG/T 2698标准。
-
卫生性能
- 内衬橡胶及环氧涂层均需通过《生活饮用水卫生安全评价规范》（2001）检测。
六、试验与检验规则
- 试验方法
- 外观/尺寸：目测、游标卡尺、超声波测厚仪。
- 橡胶性能：
- 拉伸/伸长率（HG/T 2580）
- 硬度（GB/T 531）
- 老化（GB/T 9817）
- 卫生性能：按《评价规范》（2001）检测。
- 检验规则
- 出厂检验：必检外观、尺寸、压力试验、铭牌标志（表3中项目1-3,7-8）。
- 型式检验：覆盖全部8项（表3），需在以下情况执行：
- 新产品投产前
- 材料/结构变更
- 每年例行检验
- 停产1年后复产
- 抽样与判定：
- 抽3台合格品检测。
- 不合格项复检（加倍抽样），复检仍不合格则判产品不合格。
七、标志、包装、运输与贮存
- 标志要求
- 产品铭牌：
- 名称、卫生许可批号、企业信息、执行标准号、生产日期、材质/规格/压力。
- 包装标志：
- 厂名、产品型号、重量、尺寸、出厂日期、储运图示（GB/T 191）。
- 包装
- 符合QB/T 1588.5，内含合格证、说明书、附件。
- 运输
- 防震、防撞、防雨淋，禁与腐蚀品混运，严禁抛掷滚动。
- 贮存
- 通风环境，温度 ≤40℃，湿度 ≤80%。
- 箱体离地 **≥200mm**，远离腐蚀性物质。
八、责任信息
- 起草人：刘鹏、任广伟
- 批准人：洪建团
- 提出单位：沃奥芙阀门制造有限公司
此标准为企业内部技术文件，涵盖产品全生命周期要求，确保饮用水输配设备的安全性与合规性。
