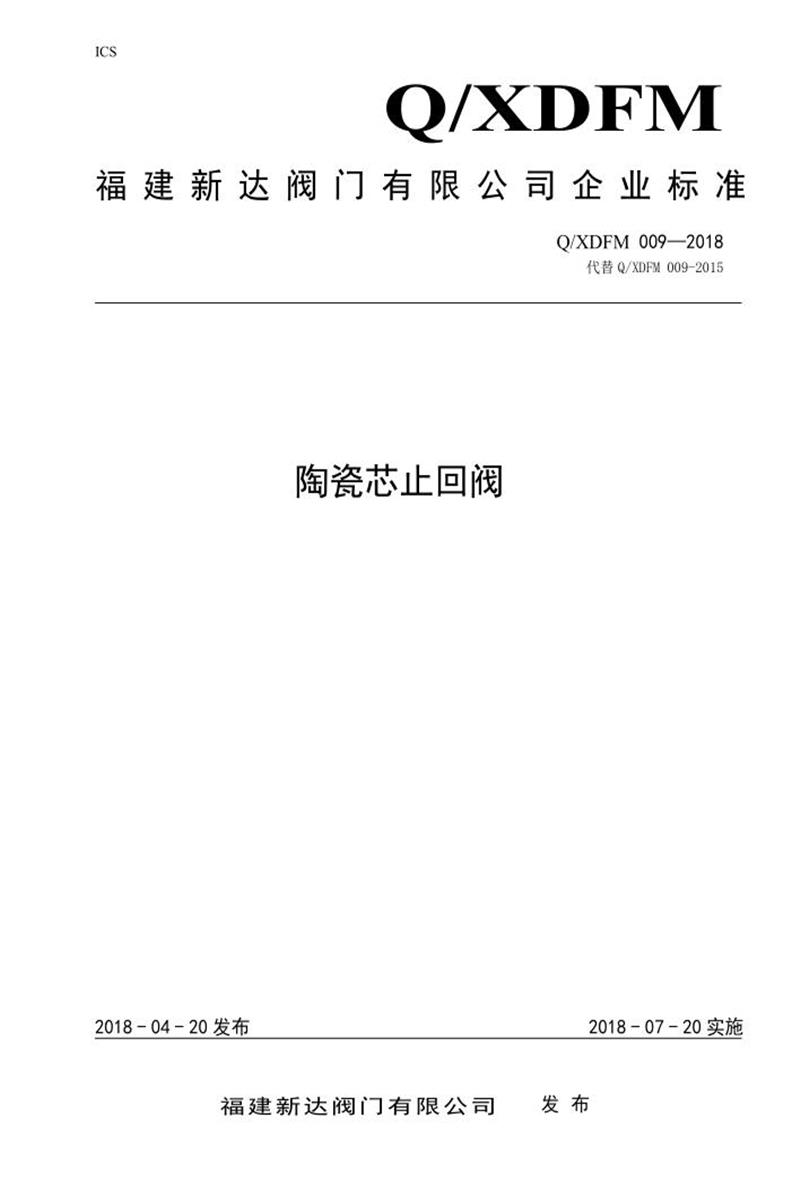

福建新达阀门有限公司企业标准 Q/XDFM 009-2018《陶瓷芯止回阀》 的详细内容总结：
一、适用范围
- 产品类型：陶瓷芯止回阀（角式对焊连接）。
- 公称压力：PN16 ~ PN320（涵盖16~320MPa）。
- 公称尺寸：DN15 ~ DN150。
- 使用温度：-29℃ ~ 425℃。
- 应用领域：陆上采油工艺管线配套。
二、核心结构
- 主要零件（见图1）：
- 阀体：锻造或铸造成型。
- 阀瓣：密封面采用A-99结构陶瓷。
- 弹簧：提供回弹力。
- 阀瓣导向套：材料为A105或WCB。
- 锁紧套/外螺纹套：优质碳素钢（GB/T 699）。
- 密封圈：符合GB/T 12235。
- 压环：表面粗糙度≤Ra1.6μm。
三、技术要求
1. 材料要求
- 阀体/阀盖：
- 锻件符合 GB/T 12228，铸件符合 GB/T 12229（碳素钢）。
- 密封面：
- 阀瓣与阀座密封面采用 A-99结构陶瓷（GB/T 5593）。
- 表面硬度 **≥HRC90**，粗糙度 ≤Ra0.8μm。
- 其他部件：
- 锁紧套/压环：优质碳素钢（GB/T 699）。
- 外螺纹套：碳素结构钢（GB/T 700），螺纹符合GB/T 196/197。
2. 结构尺寸
- 结构长度：按 GB/T 12221 或表1~表6参数（不同压力等级对应不同尺寸）。
- 连接端：对焊式，尺寸符合 GB/T 12224。
- 最小壁厚：阀体壁厚符合 GB/T 12235 或 GB/T 12224。
3. 性能要求
- 压力试验（GB/T 26480）：
- 强度试验：1.5倍公称压力（水压）。
- 密封试验：1.1倍公称压力（水压）。
- 外观：表面油漆均匀，无起泡、漏漆、划痕等缺陷。
四、试验方法
| 项目 |
方法 |
| 尺寸测量 |
游标卡尺（0.02mm精度）、螺纹验规。 |
| 材质成分 |
化学分析/光谱分析（取样深度≥6.5mm）。 |
| 壁厚 |
测厚仪/专用卡尺。 |
| 表面粗糙度 |
粗糙度比对量块/对比仪。 |
| 压力试验 |
按GB/T 26480执行。 |
| 硬度 |
硬度计（三点平均值）。 |
五、检验规则
1. 检验分类
- 出厂检验：逐只检验（表7项目），合格后附产品合格证。
- 型式检验：覆盖全部技术项目（表7），触发条件包括：
- 材料/工艺重大变更、每两年定期检验、停产复产、用户或监管部门要求。
2. 判定规则
- 型式检验任一项目不合格即判定整体不合格。
- 抽样：同一批次（同规格、同交货状态）中随机抽取。
六、标志、包装与贮存
1. 标志内容（GB/T 12220）
- 产品名称、型号规格、公称压力（PN）、公称尺寸（DN）。
- 制造厂名/商标、生产日期、产品编号。
- 极限温度对应压力、执行标准号（Q/XDFM 009-2018）。
2. 包装要求
- 加工表面防锈处理，包装牢固防碰撞。
- 随附文件：产品合格证、使用说明书、装箱单。
3. 贮存条件
- 通风干燥的室内环境，严禁与酸、碱等腐蚀性物品共贮。
七、主要技术参数表摘要
| 公称压力 |
关键参数变化 |
| PN16/25 |
连接端直径较小（DN15: Ø28mm；DN150: Ø176mm）。 |
| PN40/63/64 |
DN32~DN150连接端直径略增（DN150: Ø184mm）。 |
| PN100 |
连接端进一步加大（DN15: Ø31mm；DN150: Ø188mm）。 |
| PN160 |
高压下连接端显著增厚（DN65: Ø98mm；DN150: Ø202mm）。 |
| PN250/320 |
最高压级连接端最大（DN150: PN250为Ø230mm，PN320为Ø248mm）。 |
注：完整尺寸详见标准表1~表6，结构长度（L）、高度（H）随通径和压力递增。
八、与旧版标准差异（Q/XDFM 009-2015）
- 新增内容：
- 结构调整：优化章节布局，强化技术逻辑性。
标准归口：福建新达阀门有限公司
主要起草人：陈春生、王旭东、石启瑜
此标准为陶瓷芯止回阀的设计、制造、检验提供了完整技术框架，尤其突出陶瓷密封面的高硬度（≥HRC90）与精密粗糙度（≤Ra0.8μm）要求，确保其在石油开采严苛环境中的密封可靠性。
