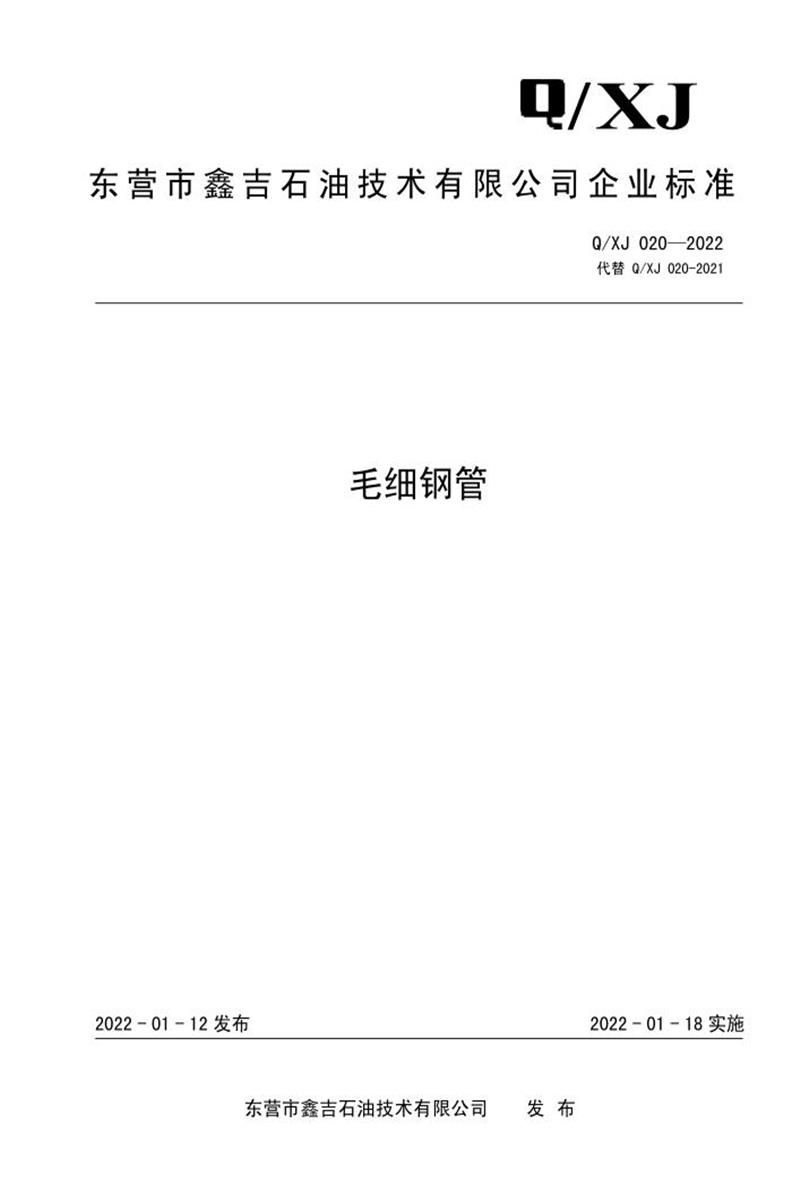

东营市鑫吉石油技术有限公司企业标准 Q/XJ 020-2022《毛细钢管》 的详细内容总结：
一、标准基础信息
- 标准号：Q/XJ 020-2022
- 替代版本：Q/XJ 020-2021
- 适用范围：适用于毛细钢管的制造与验收。
- 起草依据：GB/T 1.1-2020《标准化工作导则》的结构要求。
- 归口与提出单位：东营市鑫吉石油技术有限公司。
- 主要起草人：付吉平、付晓等。
二、核心内容
1. 术语定义（第3章）
- 断后伸长率（A）：残余伸长（Lu−L0）与原始标距（L0）的百分比。
- 抗拉强度（Rm）：最大力 Fm 对应的应力。
- 规定塑性延伸强度（Rp0.2）：塑性延伸率为 0.2% 时的应力。
- 注：旧符号（如 δ,σb,σp0.2）可能仍被沿用。
2. 产品分类与命名（第4章）
- 分类依据：外径（mm）、壁厚（mm）作为规格参数（详见表2）。
- 命名规则：未明确具体型号命名方法。
- 特殊要求：按客户订货合同执行。
3. 技术要求（第5章）
-
材料要求：
- 化学成分：符合 GB/T 20878（不锈钢牌号及化学成分）。
- 机械性能：符合表1规定（抗拉强度、塑性延伸强度、断后伸长率、硬度）。
- 牌号示例：06Cr19Ni10、022Cr19Ni10 等六种不锈钢（详见表1）。
-
规格尺寸与偏差（表2）：
| 公称外径 (mm) |
长度范围 (m) |
外径允差 (mm) |
壁厚允差 (%) |
试验压力 (MPa) |
| Φ3, Φ3.175 |
1500~4500 |
±0.05 |
±13 |
100 |
| Φ6, Φ6.35 |
500~700 |
±0.13 |
±10 |
60 |
| Φ8 |
200~300 |
±0.15 |
±10 |
40 |
- 注：壁厚按合同约定；椭圆度要求为最大/最小直径差 ≤ 2倍外径允差。
-
表面处理：
-
液压试验：
- 承受规定压力（见表2）的水压试验，保压 30min 无渗漏。
4. 试验方法（第6章）
-
材料检验：
- 化学成分：查验供应商质量证明或抽样送检（GB/T 20878）。
- 机械性能：
- 拉伸试验（GB/T 228.1）：测 Rm、Rp0.2、A。
- 硬度试验：布氏（GB/T 231.1）、洛氏（GB/T 230.1）、维氏（GB/T 4340.1）。
-
尺寸与表面：
- 尺寸：逐根测量（符合精度量具）。
- 表面粗糙度：目测 + 样块比对。
-
液压试验（GB/T 241）：
- 介质：氯离子 ≤ 25mg/L 的洁净水（水温 ≥ 15℃）。
- 设备：2个压力表（量程 1.5~3倍试验压力，精度 1.6级）。
- 流程：缓慢升压 → 保压 15min → 检查无渗漏/变形。
5. 检验规则（第7章）
- 出厂检验：
- 全数检验项目：材料证明、尺寸、表面状态、液压试验。
- 不合格处理：返修后复检，仍不合格则判废。
6. 包装与储运（第8章）
- 标志：符合 GB/T 2102（钢管的包装标志）。
- 包装：符合 GB/T 2102，附质量证明书。
- 运输：防潮、防晒、防压，禁与腐蚀物混运。
- 储存：
- 干燥通风仓库，禁与腐蚀物同存。
- 包装箱距热源 ≥ 2m，离地/墙 ≥ 100mm。
三、关键表格
表1：机械性能要求
| 牌号 |
Rm (MPa) ≥ |
Rp0.2 (MPa) ≥ |
A (%) ≥ |
硬度 (HB/HRB/HV) ≤ |
| 06Cr19Ni10 |
520 |
206 |
40 |
187/90/200 |
| 022Cr19Ni10 |
481 |
177 |
40 |
187/90/200 |
| ...（其他牌号） |
... |
... |
... |
... |
表2：规格与试验压力（摘要）
| 外径 (mm) |
试验压力 (MPa) |
| Φ3 |
100 |
| Φ6.35 |
60 |
| Φ8 |
40 |
四、其他说明
- 特殊要求：允许客户定制壁厚（需在合同中明确）。
- 更新说明：2022年修订版替代 2021年首次发布版本。
此标准全面规定了毛细钢管从材料、生产到验收的技术细节，突出高强度（最高试验压力 100MPa）、高精度（外径允差 ±0.05mm）及严格的无损检测要求。
