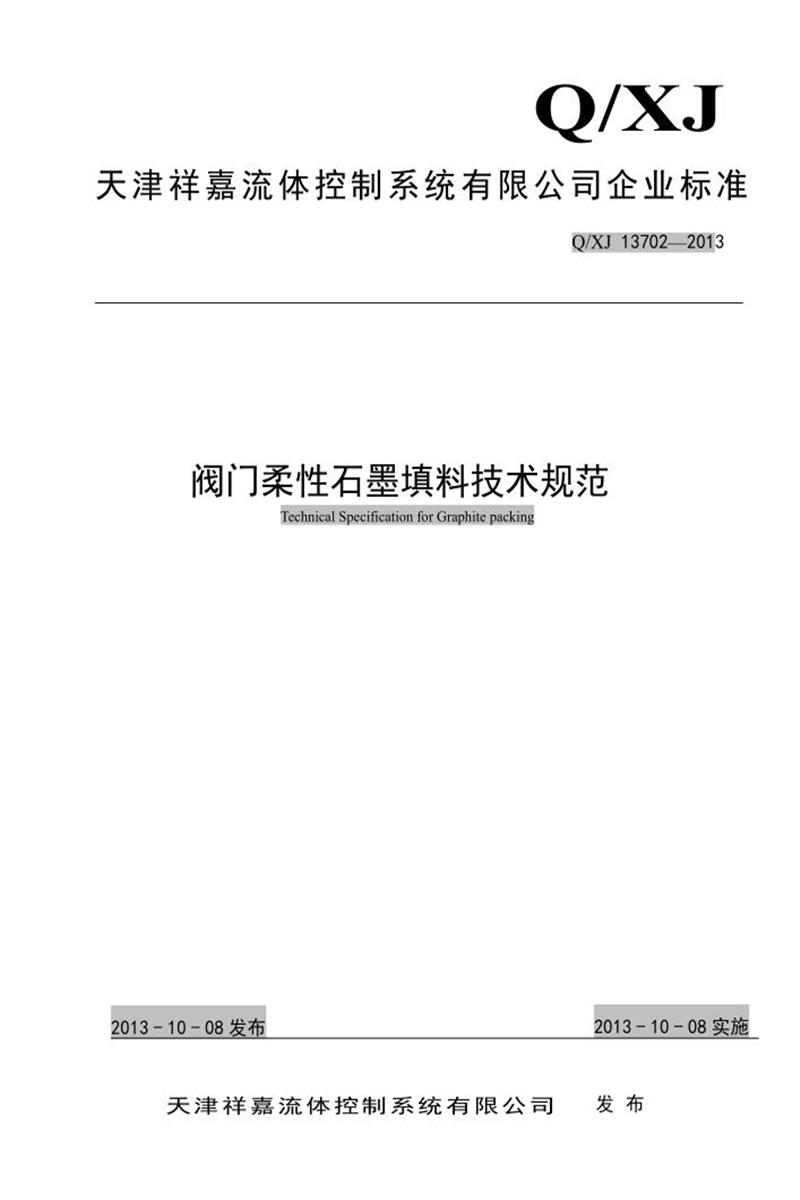

以下是《阀门柔性石墨填料技术规范》（Q/XJ 13702-2013）的详细内容总结：
一、标准基本信息
- 标准号：Q/XJ 13702-2013
- 名称：阀门柔性石墨填料技术规范（Technical Specification for Graphite Packing）
- 适用范围：阀门用柔性石墨填料环（闭合式结构）。
- 首次发布：2013年10月。
- 起草单位：天津祥嘉流体控制系统有限公司（起草人：高广；审核：宋世君；批准：金成波）。
二、核心内容框架
-
范围
- 规定柔性石墨填料环的技术要求、试验方法、检验规则等。
- 以最新引用标准为准，订单要求优先于本标准。
-
规范性引用文件
包括：
- JB/T 6617（阀门填料技术条件）
- GB/T 1801、GB/T 1804（尺寸公差）
- GB/T 2828、GB/T 2829（抽样标准）
- JB/T 6622、JB/T 6623（氯、硫含量测定）
- JB/T 6370、JB/T 9141系列（物理性能测试）
-
订单要求
合同需明确：名称、标准号、规格、材料、数量、标识及附加要求。
三、技术要求
1. 材料性能（表1）
| 性能 |
单位 |
指标 |
| 拉伸强度 |
MPa |
≥3.5 |
| 灰分 |
% |
≤5.0 |
| 硫含量 |
ppm |
≤1500 |
| 氯含量 |
ppm |
≤1000 |
2. 外观质量
- 表面无划痕、飞边等缺陷。
- 结构形式：闭合式（见图1）。
3. 尺寸公差
4. 物理机械性能（表2）
| 性能 |
单位 |
单一石墨类 |
金属复合类 |
树脂复合类 |
| 密度 |
g/cm³ |
1.5~1.7 |
≥1.7 |
≥1.5 |
| 压缩率 |
% |
10~25 |
7~20 |
10~25 |
| 回弹率 |
% |
≥35 |
≥35 |
≥35 |
| 250℃耐温失量 |
% |
≤0.3 |
— |
≤1.0 |
| 450℃耐温失量 |
% |
≤0.8 |
≤0.6 |
— |
| 600℃耐温失量 |
% |
≤8.0 |
≤6.0 |
— |
| 摩擦系数 |
— |
≤0.14 |
≤0.14 |
≤0.14 |
注：金属/树脂复合类根据材料熔点或树脂类型调整试验温度。
四、试验方法
- 外观：目视检查。
- 尺寸：游标卡尺（精度0.02mm），取3点平均值。
- 物理性能：
- 密度、压缩率等按JB/T 6370；
- 摩擦系数按JB/T 6617附录A；
- 拉伸强度按JB/T 9141.2；
- 硫、氯含量按JB/T 6623、6622。
五、检验规则
- 出厂检验
- 项目：外观、尺寸（4.2~4.3条）。
- 抽样：GB/T 2828（IL=II，AQL=10），外观全检。
- 型式检验
- 触发条件：工艺变更、停产超6个月、年度检验等。
- 项目：全部技术要求（4.1~4.4条）。
- 抽样：GB/T 2829（DL=II，RQL=30）。
六、标志、包装与贮存
- 标志：包装箱注明名称、厂名、商标、规格、批号、日期等。
- 包装：
- 防损坏、防遗失；
- 附装箱单（含规格、数量）和合格证（含批号、标准号、检验员）。
- 运输与贮存：防雨防潮，存于干燥清洁仓库。
七、标注示例与常用尺寸
- 标记示例：闭合式填料环（外径35mm、内径25mm、高5mm）
标记为：填料 Q/XJ 13702 35255
- 常用尺寸（表3）：
| 外径D (mm) |
内径d (mm) |
高度H (mm) |
| 35 |
25 |
5 |
| 40 |
28 |
6 |
| ... |
... |
... |
| 162 |
130 |
16 |
总结要点
- 技术核心：规范了柔性石墨填料环的材料、结构（闭合式）、性能指标及测试方法。
- 质量控制：通过分层检验（出厂/型式）确保产品一致性。
- 实用性：提供常用尺寸表（16种规格）和标记规则，便于生产应用。
- 合规性：引用多项国标/行标，强化标准的权威性和兼容性。
此标准系统定义了柔性石墨填料环的全生命周期要求，适用于阀门制造领域的质量控制与采购验收。
