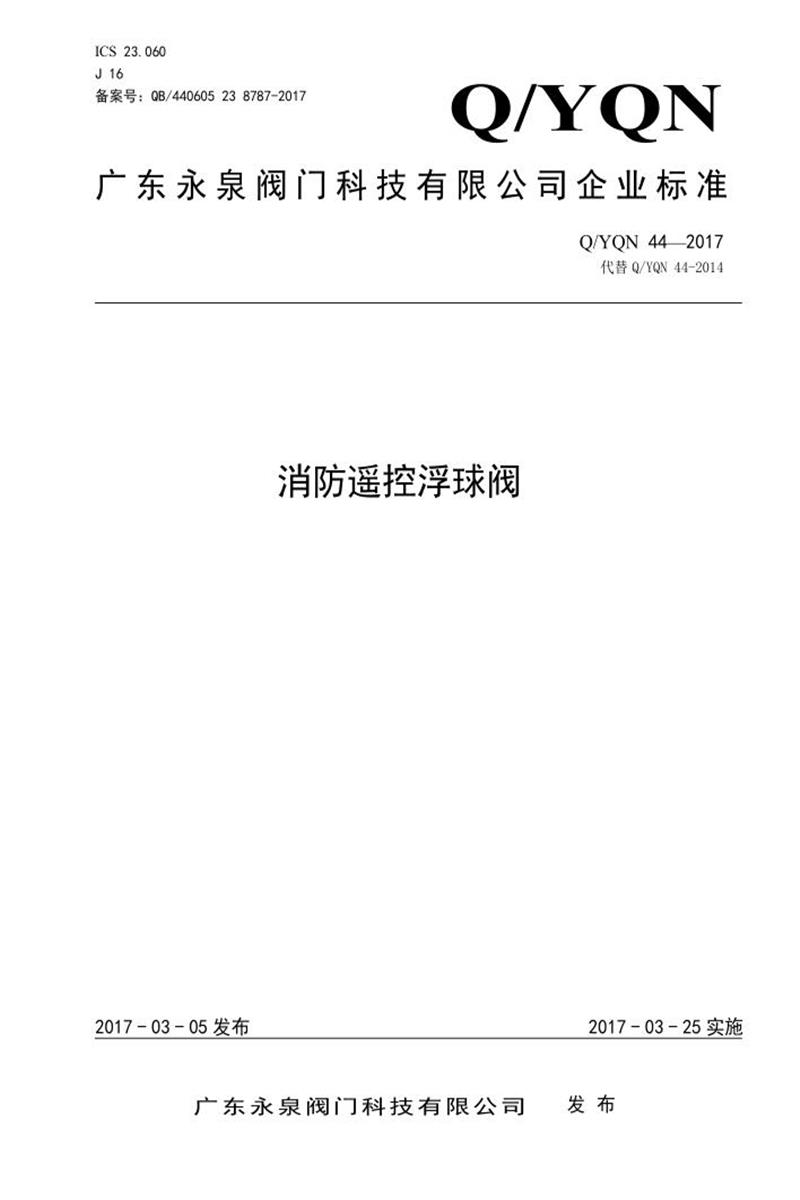

以下是对企业标准 Q/YQN 44-2017《消防遥控浮球阀》 的详细内容总结：
一、标准基本信息
- 标准编号：Q/YQN 44-2017
- 代替标准：Q/YQN 44-2014
- 备案号：QB/440605 23 8787-2017
- 适用范围：
- 适用于消防系统中 额定工作压力 ≥1.2 MPa 的活塞式遥控浮球阀。
- 功能：通过浮球控制主阀启闭，实现液位自动控制。
二、核心要求
1. 材料要求
| 零件 |
材质要求 |
标准依据 |
| 阀体、缸盖、阀瓣 |
球墨铸铁（QT500-7） |
GB/T 12227-2005 |
| 缸体、活塞、阀座 |
铜合金（ZCuAl9Mn2）或不锈钢（06Cr19Ni10） |
GB/T 12225-2005 |
| 阀杆 |
不锈钢（06Cr19Ni10） |
|
| 密封件 |
丁腈橡胶（NBR） |
|
| 弹簧 |
不锈钢（06Cr19Ni10） |
|
注：材料可优化替代，但性能需优于原要求。
2. 外观要求
- 表面平整光洁，无加工缺陷、划痕，涂层均匀。
- 永久性标志内容：
产品名称、型号、厂名/商标、额定工作压力、生产日期、出厂编号、水流方向（符合 GB/T 12220-2015）。
3. 基本参数
| 项目 |
参数值 |
| 公称通径（DN） |
40, 50, 65, 80, 100, 125, 150, 200, 250, 300 mm |
| 额定工作压力 |
≥1.2 MPa |
| 液位控制精度 |
±30 mm |
| 浮球工作压力 |
0.04~0.6 MPa（适用于PN12/16/25压力级） |
4. 结构要求
- 控制阀门：
控制管路需设带开关指示的手轮或手柄。
- 过滤网：
- 流通孔径 ≤6 mm 时需设过滤网。
- 网孔尺寸 ≤ 保护孔径的0.6倍，总面积 ≥ 保护面积的20倍。
- 连接方式：
- 法兰连接：符合 GB/T 17241.6-2008。
- 沟槽连接：符合 GB 5135.11（自动喷水灭火系统标准）。
5. 性能要求
| 试验类型 |
试验条件 |
合格标准 |
| 阀体强度 |
4倍额定工作压力，保压5 min |
无泄漏、无结构损坏 |
| 密封性能 |
2倍额定工作压力（阀瓣关闭），保压5 min |
阀座与阀瓣密封处无渗漏 |
| 动作性能 |
水位达到设定值自动关闭，低于设定值开启 |
液位偏差 ≤ ±30 mm |
动作性能试验：见图1，通过浮球先导阀控制主阀启闭。
6. 检验规则
（1）检验分类
| 类型 |
触发条件 |
| 出厂检验 |
每批必检（全检+抽检） |
| 型式检验 |
新产品定型、材料/工艺重大变更、重大事故、停产1年恢复、满3年生产、监管要求 |
（2）抽样规则
| 检验类型 |
抽样方式 |
| 出厂检验 |
全检项目逐台检；抽检每20台抽2台（不足20台按2台） |
| 型式检验 |
出厂合格品中随机抽2台（基数≥4台） |
（3）判定规则
- 出厂检验：
- A类不合格（强度/密封/动作性能）→ 整批拒收。
- B类不合格（外观/材料）→ 加倍抽样复检，仍不合格则拒收。
- 型式检验：
- 出现1项A类或≥2项B类不合格 → 判定不合格。
7. 标志、包装与贮存
- 标志要求：
- 阀体标志：符合 GB/T 12220-2015。
- 包装标志：厂名、产品名称、规格、数量、日期、执行标准、储运符号（符合 GB/T 191-2008）。
- 使用说明书：按 GB/T 9969-2008 编写，包含安装、操作、维护指南。
- 包装与运输：
- 贮存条件：
- 通风干燥库房，温度 -10°C ~ +40°C，远离腐蚀性物质。
三、附录内容（A）
- 结构图：主阀结构示意图（图A.1）。
- 连接尺寸表：
| DN |
PN16结构长度 |
PN25结构长度 |
法兰尺寸（PN16/PN25） |
| 40~300 |
详见表A.1 |
详见表A.1 |
法兰外径、螺栓孔数/孔径 |
用途：指导阀门安装与尺寸匹配。
四、主要修订变化（VS 2014版）
- 更新引用标准：如GB/T 12220、GB 5135.11等。
- 优化检验规则：明确A/B类不合格判定细则，强化质量控制。
总结
本标准系统规定了消防遥控浮球阀的 材料、结构、性能、检验方法及标志包装要求，适用于设计、生产与验收环节。核心控制点包括：
- 材料耐压耐腐蚀（球墨铸铁/不锈钢）；
- 密封与强度性能（4倍压强度、2倍压密封）；
- 液位控制精度（±30 mm）；
- 质量分级判定（A/B类不合格严格管控）。
执行意义：确保阀门在消防系统中可靠控制液位，保障消防供水安全。
