Q/ZS01-003-2020 装饰性镀铬添加剂

以下是关于 ​​ZF703装饰性镀铬添加剂​​ 企业标准（文件编号 Q/ZS01-003 版本 01）的详细内容总结：

​​一、核心目的​​

本标准为 ​​ZF703装饰性镀铬添加剂​​ 的质量控制和技术应用提供依据，规范其物理特性、电镀工艺条件、配制方法及检验标准。

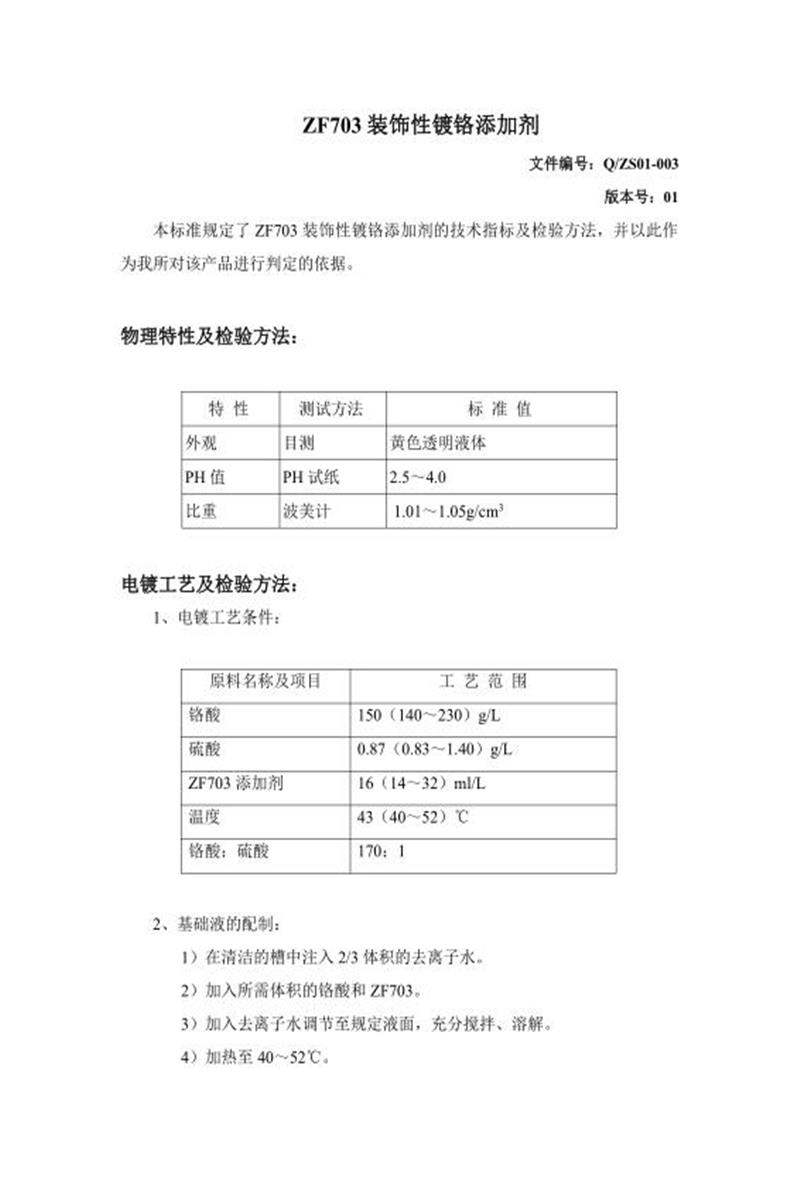

​​二、物理特性与检验方法​​

​​三、电镀工艺条件​​

​​注​​：括号外为标准值，括号内为允许波动范围。

​​四、基础液配制流程​​

1. ​​注入去离子水​​：清洁镀槽中注入2/3体积的去离子水。
2. ​​添加主原料​​：
   • 加入所需铬酸（CrO₃）和 ​​ZF703添加剂​​。
3. ​​定容与溶解​​：
   • 补加去离子水至规定液面，充分搅拌溶解。
4. ​​加热​​：
   • 升温至 ​​40~52℃​​（标准值43℃）。
5. ​​硫酸调整​​：
   • 分析硫酸浓度，调整至 ​​0.83~1.40 g/L​​（标准0.87 g/L）。
6. ​​添加辅助剂​​：
   • 加入适量 ​​铬雾抑制剂​​（防止铬酸挥发污染）。

​​五、质量检验方法：赫尔槽试验​​

​​六、合格镀层判定标准​​

1. ​​外观要求​​：
   • 镀层整体 ​​光亮均匀​​。
2. ​​允许缺陷​​：
   • 试片低电流密度区（阴极远端）允许 ​​≤3cm 的漏镀区​​。
3. ​​禁止缺陷​​：
   • 无 ​​烧焦（发黑）、针孔、发雾​​ 等不良现象。

​​七、文件管理​​

• ​​拟制​​：标准起草人
• ​​审核​​：技术部门复核
• ​​批准​​：质量管理负责人

​​总结关键点​​

1. ​​ZF703特性​​：黄色透明弱酸性液体（pH 2.5~4.0），密度接近水（1.01~1.05 g/cm³）。
2. ​​工艺核心​​：铬酸与硫酸严格按 ​​170:1​​ 比例控制，添加剂用量需精准（标准16ml/L）。
3. ​​质量验证​​：通过 ​​赫尔槽试验​​ 模拟实际电镀效果，以低区漏镀≤3cm且无烧焦/针孔为合格。
4. ​​安全措施​​：配制时需添加 ​​铬雾抑制剂​​，减少有毒铬酸逸散。

此标准适用于生产过程中对 ZF703添加剂 的性能验证及镀铬工艺的稳定性控制。
