欢迎访问学兔兔标准下载网，学习、交流 分享 ！
返回首页 |

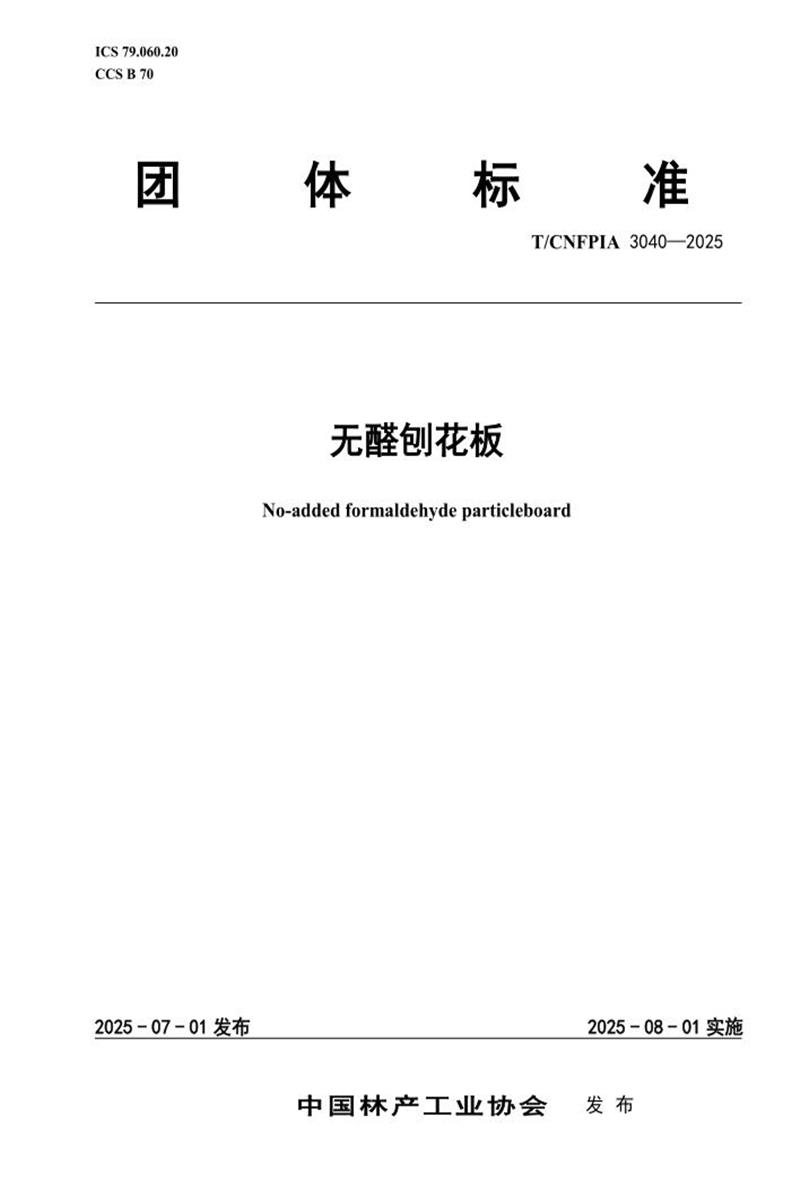

ICS 79.060.20
CCS B 70
团 体 标 准
T/CNFPIA 3040—2025
无醛刨花板
No-added formaldehyde particleboard
2025 - 07 - 01 发布 2025 - 08 - 01 实施
中 国林产工业协会 发 布
T/CNFPIA 3040—2025
目 次
前言 Ⅱ
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 分类 2
5 规格限 2
6 要求 3
7 测量及试验方法 6
8 检验规则 9
9 标识、包装、运输和贮存 11
10 监督 11
附录 A(规范性) 5%分位值和 95%分位值的计算 12
附录 B(规范性) 尺寸稳定性快速测试方法和要求 14
附录 C(资料性) 无醛刨花板标识图标示例及说明 16
I
T/CNFPIA 3040—2025
前 言
本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本文件由中国林产工业协会提出。
本文件由中国林产工业协会标准化技术委员会(CNFPIATC)归 口。
本文件起草单位：中国林业科学研究院木材工业研究所、宁丰集团股份有限公司、索菲亚家居股份有限公司、雅安市汇龙环保新材料有限公司、万华禾香集团股份有限公司、广州欧派集成家居有限公司、万华化学集团股份有限公司、山东新港企业集团有限公司、广西祥盛家居材料科技股份有限公司、山东佰世达木业有限公司、千年舟新材科技集团股份有限公司、南京林业大学、西南林业大学、宁波汉圣化工有限公司。
本文件主要起草人：高黎、罗书品、吴方境、叶晓勇、常亮、余建华、黄梅、邵佳、涂松、闵德秀、袁旻、黄家福、王清森、魏任重、方露、杨龙、范丽颖、陈文哲、赵保成、翟东群、戈红。
II
T/CNFPIA 3040—2025
无醛刨花板
1 范围
本文件界定了无醛刨花板的术语和定义，规定了分类、规格限、要求，描述了测量及试验方法，同时对检验规则以及产品标识、包装、运输和贮存作出规定。
本文件适用于室内装修用(含家具)无醛刨花板的生产、销售和检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。 其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1—2012 计数抽样检验程序 第 1 部分：按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 17657—2022 人造板及饰面人造板理化性能试验方法
GB/T 18259—2018 人造板及其表面装饰术语
GB 18580 室内装饰装修材料 人造板及其制品中甲醛释放限量
GB/T 19367—2022 人造板的尺寸测定
GB/T 29899—2024 人造板及其制品中挥发性有机化合物释放量试验方法 小型释放仓法
LY/T 1717—2007 人造板抽样检验指导通则
T/CNFPIA 3002—2024 无醛人造板及其制品
3 术语和定义
GB/T 18259—2018 、T/CNFPIA 3002—2024和LY/T 1717—2007界定的以及下列术语和定义适用于本文件。
3.1
刨花板 particleboard
将木材或非木材植物纤维原料加工成刨花(或碎料)，施加胶黏剂(和其他添加剂)，组坯成型并经热压而成的一类人造板材。
[来源：GB/T 18259—2018 ，3.3. 1] 3.2
无醛胶黏剂 no-added formaldehyde adhesive
不以甲醛及分解产生甲醛的物质为直接原料制备的胶黏剂。
[来源：T/CNFPIA 3002—2024 ，3. 1]
1
T/CNFPIA 3040—2025
3.3
无醛刨花板 no-added formaldehyde particleboard
生产过程中不人为添加甲醛及分解产生甲醛物质制备的刨花板。
3.4
干燥状态 dry conditions
室内环境或有保护措施的室外环境。
注 ：该状态下材料的含水率相当于其在温度 20℃ 、相对湿度不高于 65%(或在一年内仅有几个星期相对湿度超过65%)的环境下达到的含水率。
[来源：GB/T 18259—2018 ，2.54 ，有修改] 3.5
潮湿状态-温带 humid conditions-temperate
温湿状态
室内环境或有保护措施的室外环境。
注：该状态下材料的含水率相当于其在温度 20℃、相对湿度高于 65%但不超过 85%(或在一年内仅有几个星期相对湿度超过 85%)的环境下达到的含水率。
[来源：GB/T 18259—2018 ，2.55 ，有修改] 3.6
潮湿状态-热带 humid conditions-tropical
热湿状态
室内环境或有保护措施的室外环境。
注：该状态下材料的含水率相当于其在温度30℃ 、相对湿度高于65%但不超过85%(或在一年内仅有几个星期相对湿度超过85%)的环境下达到的含水率。
[来源：GB/T 18259—2018 ，2.56 ，有修改]
4 分类
按使用环境分类如下：
——REG型：干燥状态下使用的无醛刨花板(PB-NAF REG)。
注：适用作干燥环境下室内装修和家具柜体的基材。
——MR1型：温湿状态下使用的无醛刨花板(PB-NAF MR1)。
注：除满足REG型用途外，还适用于室内比较潮湿的环境，并具有较好的承载性能和尺寸稳定性。
——MR2型：热湿状态下使用的无醛刨花板(PB-NAF MR2)。
注：除满足MR1型用途外，还适用于潮湿地区的室内环境，并具有良好的承载性能和尺寸稳定性。
5 规格限
5.1 本文件规定的要求为产品的规格限，用于判定单位产品是否合格。
5.2 根据产品类型和厚度，将试验结果与表 3～表 5 中对应类型和厚度的规格限进行比较，判定是否合格。其他要求适用于所有类型和厚度的产品。
2
T/CNFPIA 3040—2025
5.3 下列性能项目以平均值为规格限：
——尺寸偏差，表 2 要求的数值为最大偏差;
——板内密度偏差，6.3.3 要求的数值为最大偏差;
——含水率，6.4 要求的数值为容许范围;
——甲醛释放量，6.5. 1 要求的数值为最高值;
——总挥发性有机化合物释放量，6.5.2 要求的数值为最高值;
——握螺钉力，表 3～表 5 要求的数值为最低值。
5.4 下列力学性能项目的指标要求为下规格限μL：
——静曲强度;
——弹性模量;
——内胶合强度;
——表面胶合强度;
——防潮性能，即 70℃水中浸渍处理后静曲强度。
单张样板的性能按附录 A 中式(A.9)计算 5%分位值 x5% ，其值应不小于表 3～表 5 规定的下规格限μL。
批量样板的性能按附录 A 中式(A.7)计算 5%分位值 x5% ，其值应不小于表 3～表 5 规定的下规格限μL。
5.5 吸水厚度膨胀率的指标要求是上规格限μU：
单张样板的性能按附录 A 中式(A.8)计算 5%分位值 x95% ，其值应不大于表 3～表 5 规定的上规格限μU。
批量样板的性能按附录 A 中式(A.6)计算 5%分位值 x95% ，其值应不大于表 3～表 5 规定的下规格限μU。
6 要求
6.1 原料
刨花板原料：木材或非木材植物纤维原料，原料中不可包含人为添加的甲醛和分解产生甲醛的成分。
胶黏剂：无醛胶黏剂。
添加剂：不含甲醛及分解产生甲醛的添加剂。
6.2 外观质量
外观质量应符合表 1 的规定，其他缺陷及要求由供需双方协商确定。
表1 外观质量要求
缺陷名称
要求
断痕、透裂压痕
不准许
不准许
单个面积大于 40mm2 的胶斑、石蜡斑、油污斑等污染点
不准许
边角残损
不准许
3
T/CNFPIA 3040—2025
6.3 规格尺寸、尺寸偏差和密度偏差
6.3.1 规格尺寸
通常长度为 1830mm 、2440mm 、2745mm ，宽度为 1220mm 、1525mm 、1830mm ，厚度为 9mm、 12mm 、15mm 、18mm 、25mm 。特殊规格尺寸由供需双方协商确定。
6.3.2 尺寸偏差
尺寸偏差要求应符合表 2 的规定。
表2 尺寸偏差要求
性能
单位
公称厚度/mm
≤12
>12
厚度偏差
未砂光板
mm
+1.5
-0.3
+1.7
-0.5
砂光板
mm
±0.3
长度和宽度
—
±2mm/m ，最大值±5mm
垂直度
mm/m
<2
边缘直度
mm/m
≤1
平整度
mm/m
≤2.5(厚度≤12mm 时不测)
6.3.3 密度偏差
板内密度偏差为±6%。
6.4 含水率
含水率为 5%～13% 。或由供需双方协商确定。
6.5 有害物质要求
6.5.1 甲醛释放量
甲醛释放量限量值为 0.020mg/m3。
6.5.2 总挥发性有机化合物(TVOC)释放量
总挥发性有机化合物(TVOC)释放量限量值为 0.50mg/m3。
6.6 其他性能要求
6.6.1 干燥状态下使用的无醛刨花板(PB-NAF REG 型)
干燥状态下使用的无醛刨花板应符合表 3 的规定。
4
T/CNFPIA 3040—2025
表3 干燥状态下使用的无醛刨花板其他物理力学性能要求
项目
要求
公称厚度/mm
≤4
>4～6
>6～13
>13～20
>20～25
>25～32
>32～40
>40
静曲强度/MPa
13.0
12.0
11.0
11.0
10.5
9.5
8.5
7.0
弹性模量/MPa
1800
1950
1800
1600
1500
1350
1200
1050
内胶合强度/MPa
0.45
0.45
0.40
0.35
0.30
0.25
0.20
0.20
表面胶合强度/MPa
0.8
0.8
0.8
0.8
0.8
0.8
0.8
0.8
24h 吸水厚度膨胀率/%
23.0
20.0
16.0
14.0
13.0
13.0
12.0
12.0
握螺钉力
板面/N
900
板边/N
600
注：若试件厚度不足 15mm ，只测定板面握螺钉力，此时可用两个或多个试件胶合成一件，使总厚度不小于 15mm。
6.6.2 温湿状态下使用的无醛刨花板(PB-NAF MR1 型)
温湿状态下使用的无醛刨花板应符合表 4 的规定。
表4 温湿状态下使用的无醛刨花板其他物理力学性能要求
项目
要求
公称厚度/mm
≤4
>4～6
>6～13
>13～20
>20～25
>25～32
>32～40
>40
静曲强度/MPa
13.0
14.0
14.0
13.0
12.0
11.0
8.0
7.5
弹性模量/MPa
1800
1900
1900
1900
1700
1400
1200
1200
内胶合强度/MPa
0.50
0.45
0.45
0.40
0.35
0.30
0.25
0.25
表面胶合强度/MPa
0.9
0.9
0.9
0.9
0.9
0.9
0.9
0.9
24h 吸水厚度膨胀率/%
22.0
19.0
15.0
13.0
12.0
12.0
11.0
11.0
70℃水中浸渍处理后静曲强度/MPa
5.3
5.6
4.9
4.5
4.2
3.9
3.2
2.9
握螺钉力
板面/N
900
板边/N
600
注：若试件厚度不足 15mm ，只测定板面握螺钉力，此时可用两个或多个试件胶合成一件，使总厚度不小于 15mm。
6.6.3 热湿状态下使用的无醛刨花板(PB-NAF MR2 型)热湿状态下使用的无醛刨花板应符合表 5 的规定。
5
T/CNFPIA 3040—2025
表5 热湿状态下使用的无醛刨花板其他物理力学性能要求
项目
要求
公称厚度/mm
≤4
>4～6
>6～13
>13～20
>20～25
>25～32
>32～40
>40
静曲强度/MPa
18.0
17.0
16.0
15.0
13.0
12.0
10.0
8.0
弹性模量/MPa
2200
2100
2000
1900
1700
1600
1600
1400
内胶合强度/MPa
0.50
0.45
0.45
0.40
0.35
0.30
0.25
0.25
表面胶合强度/MPa
0.9
0.9
0.9
0.9
0.9
0.9
0.9
0.9
24h 吸水厚度膨胀率/%
16.0
14.0
12.0
12.0
10.0
10.0
9.0
8.0
70℃水中浸渍处理后静曲强度/MPa
9.0
8.5
8.0
7.5
6.5
6.0
5.0
4.0
握螺钉力
板面/N
1000
板边/N
700
注：若试件厚度不足 15mm ，只测定板面握螺钉力，此时可用两个或多个试件胶合成一件，使总厚度不小于 15mm。
6.7 尺寸稳定性
尺寸稳定性要求长度变化值≤2.8mm/m ，宽度变化值≤3.2mm/m 。或由供需双方协商确定其性能指标。仅在需方有要求时使用。
注：企业可按附录 B 进行刨花板尺寸稳定性的快速评价，应建立与 GB/T 17657—2022 中 4.35 方法之间的相关性。
7 测量及试验方法
7.1 外观检测方法
表 1 规定的外观质量要求，在自然光下，用正常视力(或矫正到正常视力)观察进行判定。
7.2 规格尺寸测定
7.2.1 量具
——千分尺，分度值 0.01mm;
——钢直尺，分度值 0.5mm;
——钢卷尺，分度值 1.0mm;
——游标卡尺，分度值 0.02mm;
——机械角尺，臂长(1000±1)mm ，分度值 0.2mm;
——金属线(如钢丝等)，直径不大于 0.5mm。
7.2.2 长度和宽度的测定
按 GB/T 19367—2022 中 4.2 的规定进行。
6
T/CNFPIA 3040—2025
7.2.3 厚度的测定
按 GB/T 19367—2022 中 4.3 的规定进行。
7.2.4 垂直度的测定
按 GB/T 19367—2022 中 4.4. 1 的规定进行。
7.2.5 边缘直度的测定
按 GB/T 19367—2022 中 4.5 的规定进行。
7.2.6 平整度的测定
平整度按长边和短边同时进行测量和计算。 将被测试样板以长边为轴翻转至板面与地面垂直的位置，上端施加外力(F)轻扶板侧防止倾斜。用金属线分别在距离长边和宽边最外侧 50mm 的位置拉直，找出金属线分别与板长边和宽边最大变形点间的间距(图 1)，按式(1)计算两个长边和两个宽边的平整度，取最大值为板材平整度。
w = d/L (1)
式中：
w——板材的平整度，单位为毫米每米(mm/m);
d——长边或短边变形最大间距，单位为毫米(mm );
L——测量的长度或宽度，单位为米(m )。
图 1 平整度的测定方法示意图
7.3 试件取样及尺寸规定
7.3.1 仪器及量具
——千分尺，分度值 0.01mm;
——游标卡尺，分度值 0. 1mm;
——钢卷尺，分度值 1.0mm;
——天平，感量 0.01g。
7.3.2 试件准备
7.3.2.1 按 8.2 的规定抽取样本。试件的尺寸、数量和编号见表 6。
7
T/CNFPIA 3040—2025
表 6 试件的尺寸、数量及编号
测试项目
试件尺寸/mm
试件数量/个
试件
编号
备注
密度偏差
50×50
6
D
—
含水率
试件尺寸 、形状不限，但具有完整厚度
4(份)
—
任意位置;试件质量不小于 20g
静曲强度/弹性模量
长 20t+50，但不小于
150 ，宽 50
纵横各 6
B
t——试件基本厚度。若测防潮性能，则按此要求在相邻位置取样
内胶合强度
50×50
8
I
—
表面胶合强度
50×50
8
—
任意位置
24h 吸水厚度膨胀率
50×50
8
Q
—
握螺钉力
75×50
6
—
任意位置
尺寸稳定性
300×50
纵横各 8
—
任意位置
总挥发性有机化合物
试件可以在长宽方向拼接
1
—
任意位置;上下总表面积为 1m2
甲醛释放量
按 GB 18580 的规定进行
7.3.2.2 根据图 2 制取试件。若取试件处有外观缺陷时，可适当错开试件的制取位置。
单位为毫米
说明：
a ——裁边后的产品边部;
= ——纵向试件;
┻ ——横向试件。
图 2 无醛刨花板试件制作图
7.3.2.3 对于静曲强度和弹性模量、表面胶合强度试件，应标识区分上、下表面，并将同一表面(上或下)试件作为同一组试件，分别测试。
7.3.2.4 试件不允许焦边，边棱应平直，相邻两边为直角。
8
T/CNFPIA 3040—2025
7.4 试验方法
7.4.1 密度偏差测定
按 GB/T 17657—2022 中 4.2 的规定进行。
7.4.2 含水率测定
按 GB/T 17657—2022 中 4.3 的规定进行。
7.4.3 甲醛释放量测定
按 GB 18580 的规定进行，结果精确到 0.001mg/m3。
7.4.4 总挥发性有机化合物释放量测定
按 GB/T 29899—2024 中 7 的规定进行，试验周期为 72h。
7.4.5 静曲强度和弹性模量测定
按 GB/T 17657—2022 中 4.7 的规定进行，试件需要进行平衡处理。
批量样板按照附录 A 中式(A.7)计算 5%分位值 x5%。
单张样板按照附录 A 中式(A.9)计算 5%分位值 x5%。
复检时 3 张样板按照附录 A 中式(A. 11)计算 5%分位值 x5%。
7.4.6 内胶合强度测定
按 GB/T 17657—2022 中 4. 11 的规定进行，试件需要进行平衡处理。
批量样板按照附录 A 中式(A.7)计算 5%分位值 x5%。
单张样板按照附录 A 中式(A.9)计算 5%分位值 x5%。
复检时 3 张样板按照附录 A 中式(A. 11)计算 5%分位值 x5%。
7.4.7 吸水厚度膨胀率测定
按 GB/T 17657—2022 中 4.4 的规定进行，试件需要进行平衡处理。
批量样板按照附录 A 中式(A.6)计算 95%分位值 x95%。
单张样板按照附录 A 中式(A.8)计算 95%分位值 x95%。
复检时 3 张样板按照附录 A 中式(A. 10)计算 95%分位值 x95%。
7.4.8 表面胶合强度测定
按 GB/T 17657—2022 中 4.15 的规定进行，试件需要进行平衡处理。
批量样板按照附录 A 中式(A.7)计算 5%分位值 x5%。
单张样板按照附录 A 中式(A.9)计算 5%分位值 x5%。
复检时 3 张样板按照附录 A 中式(A. 11)计算 5%分位值 x5%。
7.4.9 70℃水中浸渍处理后静曲强度测定
按 GB/T 17657—2022 中 4.9 的规定进行。
批量样板按照附录 A 中式(A.7)计算 5%分位值 x5%。
单张样板按照附录 A 中式(A.9)计算 5%分位值 x5%。
复检时 3 张样板按照附录 A 中式(A. 11)计算 5%分位值 x5%。
9
T/CNFPIA 3040—2025
7.4.10 握螺钉力测定
按 GB/T 17657—2022 中 4.21 的规定进行，试件需要进行平衡处理。
7.4.11 尺寸稳定性测定
按 GB/T 17657—2022 中 4.35 的规定进行，试件数量 16 个，其中纵向、横向各 8 个，分别计算相对湿度 30%环境至相对湿度 85%环境的长度变化值ΔL30,85 和宽度变化值ΔW30,85，并将含水率总变化值记录在试验报告中。长度变化值ΔL30,85 是吸湿过程ΔL65,85 和干燥过程ΔL65,30 绝对值的加和; 宽度变化值ΔW30,85 是吸湿过程ΔW65,85 和干燥过程ΔW65,30 绝对值的加和。
8 检验规则
8.1 检验分类
检验分出厂检验和型式检验。
8.1.1 出厂检验
出厂检验包括以下项目：
a) 外观质量;
b) 规格尺寸及其偏差;
c) 理化性能：密度偏差、含水率、24h 吸水厚度膨胀率、 内胶合强度、静曲强度。
8.1.2 型式检验
型式检验项目为本文件规定的除尺寸稳定性外的全部项目。正常生产时，每年型式检验不少于 1次;有下列情况之一时，应进行型式检验：
a) 当原辅材料及生产工艺发生较大变化时;
b) 停产三个月以上，恢复生产时;
c) 新产品投产或转产时;
d) 市场监管部门提出检验要求时。
8.2 抽样与判定规则
8.2.1 外观质量、规格尺寸及其偏差抽样检验
采用GB/T2828. 1—2012中的一般检验水平为Ⅱ , 接受质量限(AQL)为4.0的一次抽样方案，见表7。
表 7 外观质量、规格尺寸及其偏差抽样方案 单位为张
批量范围
样本数
接收数
拒收数
样本合格数
51～90
13
1
2
12
91～150
20
2
3
18
151～280
32
3
4
29
281～500
50
5
6
45
501～1200
1201～3200
80
125
7
10
8
11
73
115
3201～10000
200
14
15
186
10001～35000
315
21
22
294
35001～150000
500
21
22
479
10
T/CNFPIA 3040—2025
8.2.2 理化性能抽样检验
8.2.2.1 对成批拨交的出厂检验
采用一次抽样方案，同一规格连续生产的产品至少随机抽取 4 张样板用于测试甲醛释放量、密度偏差、含水率、吸水厚度膨胀率、表面胶合强度、内胶合强度、静曲强度。
8.2.2.2 对已验收合格的产品抽样检验
从同一规格连续生产的产品中随机抽取 3 张样板，任取一张用于测试甲醛释放量、密度偏差、含水率、吸水厚度膨胀率、表面胶合强度、内胶合强度、静曲强度。另两张样板用于复检(只检查不合格项)。
8.2.3 判定规则
样板的外观质量、规格尺寸及其偏差和理化性能均符合下列要求时，判定为合格，否则判定为不合格。
——外观质量、规格尺寸及偏差应符合 6.2 、6.3 和表 7 的要求;
——密度偏差、含水率平均值应符合 6.3.3 和 6.4 的要求;
——吸水厚度膨胀率、 内胶合强度、静曲强度和弹性模量、表面胶合强度及 70℃水中浸渍后静曲强度的95%分位值、5%分位值，应符合 6 中相应板型的上、下规格限的要求;握螺钉力的算术平均值应符合相应板型的最低值要求;
——对于甲醛释放量，按 GB 18580 的判定规则和复检规则进行;
——总挥发性有机化合物释放量应符合 6.5.2 的要求;
——若需方对尺寸稳定性提出要求，则所检验性能的算术平均值应符合 6.7 的要求或供需双方确定的要求。
8.2.4 检验时限
如需方对拨交的产品进行检验时，应从发货之日起 3 个月内向供方提出，并请法定检验机构按本标准进行检验。对于质量监督检验，则样品应在检验前半年内生产的产品中抽取。
8.3 产品的计量
产品以立方米为计量单位(允许偏差不应计算在内) 。成批拨交时，计量应精确至 0.0001m3 ，测算单张板时应精确至 0.0001m3。
9 标识、包装、运输和贮存
9.1 标识
入库前，应在产品适当部位或包装或标签上注明生产厂名、地址、产品名称、生产日期/批号、商标、执行标准、规格型号、类别、数量等。符合本文件的刨花板，可在产品标识中加贴“无醛刨花板 ”标识(附录C)， 以声明其产品符合本文件要求。
9.2 包装
产品出厂时应按产品类别、规格分别妥善包装。包装要做到产品免受磕碰、划伤和污损。包装要求也可由供需双方商定。
11
T/CNFPIA 3040—2025
9.3 运输
产品的运输方式由供需双方商定。在运输中应避免划伤表面和磕碰，且防雨、防潮、防晒和防火。
9.4 贮存
产品的存放基础应平整，码放必须整齐，板面不应与地面接触，并按不同类别、规格堆放，每垛应有相应的标记。贮存地点应防潮、防雨、防晒且远离火源。
10 监督
采用本文件或声明其产品符合本文件要求的组织或个人，应接受国家有关部门、中国林产工业协会或其委托的相应机构的监督。监督包括产品的生产质量控制过程和(或)产品抽查。
12
T/CNFPIA 3040—2025
附 录 A
(规范性)
5%分位值和 95%分位值的计算
A.1 概要
本附录规定了样板 5%分位值和 95%分位值的计算方法。
A.2 符号
本附录采用的通用符号如下：
m——一块样板在纵向、横向取得的试件数;
n——样板数，即样本量;
S——从测试值或测量值计算的标准偏差;
Sw,j——样板j 内试件的标准偏差;
Sx- ——样板间标准偏差;
S-w——样板内平均标准偏差;
tn——在显著性水平 a=0.05 时，n 块样板的试件单侧正态分布 t 值(表 A. 1);
xij——单个测试值或测量值;
x(x)————总平(从单)均(张)板即从(j 得)一到组样(的 m)板(个)得(测)到(试)的所(值或)有(测)测试值或测(量值的算术)量(平)值(均)值(m;×n)的算术平均值;
x95%——样板的上 95%分位值;
x5%——样板的下 5%分位值;
CV——变异系数，将标准偏差作为算术平均数的百分率来表示， 以说明样本的分散程度;
tm——在显著性水平a=0.05 时，m 块试件单侧正态分布 t 值。
A.3 计算
A.3.1 每张样板的平均值(板平均值)
样板j 内 m 个试件测试值或测量值的算术平均值按式(A. 1)计算：
m (A.1)
A.3.2 板内标准偏差
样板j 内 m 个试件测试值或测量值的标准偏差按式(A.2)计算：
13
T/CNFPIA 3040—2025
A.3.3 总平均值(板平均值的平均值)
全部样板所有试件测试值或测量值的总平均值按式(A.3)计算：
A.3.4 板间平均值标准偏差
样板间平均值的标准偏差按式(A.4)计算：
A.3.5 板内平均标准偏差
各样板内测试值或测量值的平均标准偏差按式(A.5)计算：
Sw,j /n (A.5)
A.3.6 批量样板性能正态分布的95%分位值和5%分位值
批量样板性能正态分布的 95%分位值和 5%分位值分别按式(A.6)和式(A.7)计算：
x95%= + tnSx- (A.6)
x5%= - tnSx- (A.7)
式中，tn 按表 A. 1 取值。
表 A.1 与样本数 n有关的单侧 t值
样本数 n
4
5
6
7
8
9
10
11
12
13
14
tn
2.35
2.13
2.02
1.94
1.89
1.86
1.83
1.81
1.80
1.78
1.77
样本数 n
15
16
17
18
20
25
30
35
40
60
100
tn
1.76
1.75
1.75
1.74
1.72
1.71
1.70
1.69
1.68
1.67
1.65
14
T/CNFPIA 3040—2025
A.3.7 单张样板性能95%分位值和5%分位值
单张样板性能 95%分位值和 5%分位值分别按式(A.8)和式(A.9)计算：
x95%= x-j (1 + tm ·CV/m1/2) (A.8)
x5%= x-j (1-tm ·CV/m1/2) (A.9)注：CV=Sw,j/x-j 。如果 CV 小于 0.08 ，则 CV 取 0.08 用于式(A.8)和式(A.9)计算;tm 值与 A.3.6 中 tn 值相同。
A.3.8 复检时样板性能95%分位值和5%分位值
x95% = 1 + tm ·CV/(3m)1/2 (A. 10)
若一张样板不能满足要求，应增加两张样板进行复检。3 张样板性能 95%分位值和 5%分位值分别按式(A. 10)和式(A. 11)计算：
注：CV=S-w/ 。如果 CV 小于 0.08 ，则 CV 取 0.08 用于式(A. 10)和式(A. 11)计算;tm 值与 A.3.6 中 tn 值相同。
x5% = 1-tm ·CV/(3m)1/2 (A. 11)
15
T/CNFPIA 3040—2025
附 录 B
(规范性)
尺寸稳定性快速测试方法和要求
B.1 目的
提供相对快速的尺寸稳定性检验方法和要求。
B.2 方法
B.2.1 刨花板样板上制备试件，包括含水率试件和尺寸稳定性试件。其中含水率试件质量不小于 20g，数量 4 份;尺寸稳定性试件尺寸 300mm×300mm ，数量 3 个。
B.2.2 按 GB/T 17657—2022 中 4.3 的规定，进行刨花板初始含水率的测试，4 份试件的平均含水率记为 H0。
B.2.3 用油性笔和针孔标记试件测量点，保证再次测量在同测点进行，长度测量点(1～4)和厚度测量点(A～D)如图 B. 1 所示。测量试件表面标记位置间的长度(L12 、L34 )、宽度(W13 、W24 )和厚度(TA 、TB 、TC 和 TD )，称量试件的质量 m1 ;将试件置于温度(40±2)℃ 、相对湿度 90%～95%的恒
温恒湿箱中进行快速加湿处理(96±4)h 后，分别测量试件长度(L'12、L3(')4 )、宽度( W'13 、W2'4 )和厚
度(TA' 、TB' 、T'C和TD' )，称量试件的质量 m2 ，所有工作在试件取出后 10min 内完成。质量精确至 0. 1g，长度和宽度精确至 0. 1mm ，厚度精确至 0.01mm。
图 B.1 尺寸稳定性试件的制备
16
T/CNFPIA 3040—2025
B.2.4 计算试件在加湿前后含水率的平均变化量 Δmc(式B. 1)。
B.2.5 计算试件含水率每增加1%时的平均变化量，即分别用变化率 ΔL1% 、 ΔW1%和 ΔT1%除以Δmc得出的值(式B.2～B.4)。
B.3 要求
刨花板含水率每变化 1% ，尺寸变化最大值为：长度 ( ΔL1%)0.25‰ ，宽度 ( Δ W1%)0.30‰。
17
T/CNFPIA 3040—2025
附 录 C
(资料性)
无醛刨花板标识图标示例及说明
C.1 标识及图标
标识图案
执行标准
产品批号
企业名称
产品类别
规格型号
无醛刨花板标识的内容及格式如图 C. 1 所示。
T/CNFP IA 300X—20XX
× × × × ×
× × ×公司
PB-NAF REG/MR1/MR2
1220mm×2440mm× 18mm
图 C.1 无醛刨花板标识内容及格式示例
C.2 图标规范
标识图标整体高度≥30mm ，标识图标周边保持一定的留白空间。标识图标格式、留白空间、所用颜色色值和字体如图 C.2. 1～图 C.2.3 所示。
18
T/CNFPIA 3040—2025
图 C.2.1 无醛刨花板标识图标比例及留白要求
C：71 M：27 Y：85 K：0 R：84 G：147 B：78图 C.2.2 无醛刨花板标识图标中所用颜色色值
图 C.2.3 无醛刨花板标识图标中所用字体
19
