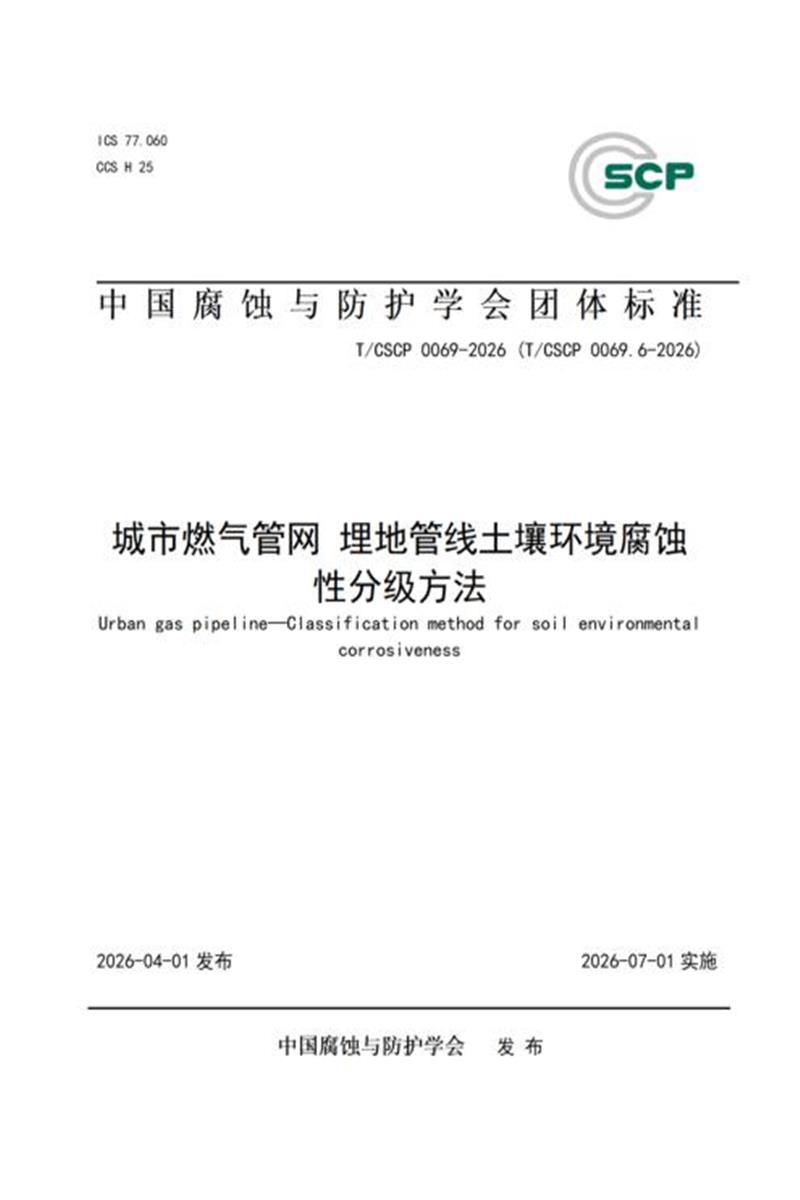

　　ICS 77.060 CCS H 25

　　中 国 腐 蚀 与 防 护 学 会 团 体 标 准

　　T/CSCP 0069-2026(T/CSCP 0069.6-2026)

　　城市燃气管网埋地管线土壤环境腐蚀 性分级方法

　　Urban gas pipeline—Classification method for soil environmental corrosiveness

　　2026-04-01发布 2026-07-01实施

　　中国腐蚀与防护学会 发 布

　　T/CSCP 0069-2026(T/CSCP 0069.6-2026)

　　目 次

　　T/CSCP 0069-2026(T/CSCP 0069.6-2026)

　　前 言

　　本文件按照GB/T 1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草 规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由中国腐蚀与防护学会提出并归口。

　　本文件起草的单位：北京科技大学，国家材料腐蚀与防护科学数据中心，广州天韵 达新材料科技有限公司，广州市南沙区贝科耐蚀新材料研究院。

　　本文件主要起草人：杜翠薇、杜艳霞、李晓刚、程学群、杨小佳、李众、孙雷、张 帆、杨吉可、刘智勇、王伦滔、王炳钦、李清、朱仁政、王昕煜、杨国威、杨体绍。

　　T/CSCP 0069-2026(T/CSCP 0069.6-2026)

　　引 言

　　T/CSCP0026-2026《城市燃气管道》涵盖了油气管网埋地金属管道腐蚀调查、评价、 维护方法。目前，T/CSCP0026-2026 由以下部分构成：

　　第1部分：城市燃气管道腐蚀调查方法通用导则

　　——第2部分：城市燃气管道金属材料腐蚀程度评价方法

　　——第3部分：城市燃气管道金属材料环境腐蚀联网观测方法

　　——第4部分：城市燃气管道外腐蚀多因素高通量监测与寿命智能管理平台技术 规范

　　——第5部分：城市燃气管道外腐蚀多因素高通量监测与寿命智能管理平台现场 安装规范

　　——第6部分：城市燃气管道土壤环境腐蚀性分级方法

　　——第7部分：城市燃气管道土壤腐蚀性区域地图绘制指南

　　T/CSCP 0069-2026(T/CSCP 0069.6-2026)

　　1 范 围

　　本文件规定了城市燃气管网土壤环境腐蚀性的分级方法，包括环境腐蚀性因子分级 方法、标准金属试样的腐蚀速率分级方法以及腐蚀大数据传感器分级方法等进行环境腐 蚀性等级评定。

　　本文件适用于不同地区和不同气候条件下的所有城市燃气管网土壤环境腐蚀性的 分级。

　　2规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注 日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版 本(包括所有的修改单)适用于本文件。

　　GB/T10123 金属和合金的腐蚀术语

　　GB/T 39637-2020 金属和合金的腐蚀土壤环境腐蚀性分类

　　3 术语和定义

　　GB/T 10123和GB/T 39637 界定的以及下列术语和定义适用于本文件。

　　3.1

　　土壤腐蚀性 soil corrosivity

　　土壤及其组成物质导致金属和合金腐蚀性的能力。

　　3.2

　　土壤电阻率 soil resistivity

　　单位长度上土壤的电阻平均值，是表征土壤导电性能的指标。

　　3.3

　　氧化还原电位oxidation-reduction potential

　　惰性电极置于氧化剂或还原剂的溶液中，在它的氧化态和还原态之间建立平衡时的

　　工

　　T/CSCP 0069-2026(T/CSCP 0069.6-2026)

　　电位。

　　注：土壤中的氧化态物质和还原态物质在氧化还原电极(常为铂电极)上达到平衡 时的电极电位。

　　3.4

　　土壤腐蚀性分类 classification of soil corrosivity

　　与1年腐蚀效果有关的土壤腐蚀性评定标准。

　　3.5

　　腐蚀大数据 corrosion big data

　　包含腐蚀和其他至少3组腐蚀影响因素的连续数据流。

　　3.6

　　腐蚀大数据传感器 corrosion big data sensor

　　以腐蚀电流大小反映被测金属材料在指定环境中腐蚀速率的传感器。

　　4 城市燃气管网土壤环境腐蚀性等级

　　对城市燃气管网所处土壤整体环境、局部环境和局部微环境，土壤环境腐蚀分级方 法是相同的，土壤环境腐蚀性等级分为5级，见表1。

　　表1城市燃气管网土壤环境腐蚀性等级

　　5 城市燃气管网土壤环境腐蚀性分级方法

　　5.1 根据标准金属试样测量的腐蚀速率进行分级

　　根据标准金属试样埋片第1年的腐蚀速率对城市燃气管网所处土壤环境腐蚀性进 行分级，表2为金属标准试样埋片第1年的腐蚀速率分级。

　　表2金属标准试样埋片第1年的腐蚀速率分级

　　5.2 根据腐蚀大数据传感器测量的腐蚀速率进行分级

　　5.2.1 腐蚀大数据传感器的腐蚀速率的测定

　　通过腐蚀大数据传感器的方法测定标准金属(碳钢、锌、铜、铝、镀锌钢)试样在 城市燃气管网所处土壤环境下暴露1周或1个月的腐蚀速率值。材料腐蚀速率的计算方

　　法见附录A。

　　5.2.2 根据腐蚀大数据传感器的腐蚀速率进行分级

　　根据腐蚀大数据传感器测定的标准金属试样在城市燃气管网所处土壤环境下暴露 1周或1个月的腐蚀速率数据，依照 GB/T 39637-2020规定对城市燃气管网土壤环境腐 蚀性分级。

　　5.3 根据城市燃气管网所处土壤环境参数进行分级

　　土壤腐蚀性评估应基于土壤环境理化性质的调研，应包括土壤电阻率、氧化还原电 位、自然腐蚀电位、土壤 pH 值、土壤质地、土壤含水率、土壤含盐量、土壤 Cl 含量8 个参数的测试，测试数据宜视不同季节分别给出，测试方法见 GB/T 39637-2020。土壤 腐蚀性根据表3中的8个参数进行评分加和，根据表4进行评级分类。

　　表3土壤腐蚀性单项检测指标评价分数

　　表 4 基于土壤环境参数的土壤腐蚀性评价分类

　　附录 A

　　(规范性)

　　材料腐蚀大数据评价技术-累计腐蚀积分电量法计算样品腐蚀速率

　　A.1 累计腐蚀积分电量计算方法

　　瞬态腐蚀电流密度随时间的积分表示单位面积传感器累计积分电量，可用其反映腐 蚀的总累积量。

　　相对腐蚀电流强度值随时间的总积分由公式 ( A.1) 表示：

　　Qi=≥(j1+j2+j3+…+jn)n=Tn=1△t (A.1)

　　式中：

　　Qi——腐蚀传感器累积积分电量，单位为库伦C;

　　Jn——n=t 时刻的瞬态腐蚀电流密度;

　　△ t——瞬态腐蚀电流密度采集时间间隔;每次采集瞬态腐蚀电流密度时，Qi 值都 会被叠加并计算，并将计算结果绘制成累积腐蚀量曲线。

　　累计腐蚀积分电量反映的是材料自试验开始至一个试验周期结束后的连续累计损 失值，可通过对传感器进行标定，换算成材料腐蚀损失。

　　A.2 累计腐蚀量与腐蚀速率转换规则

　　采用标准化的腐蚀大数据传感器在标准腐蚀环境中进行测试，并将其累计腐蚀量作 为参考值来评定碳钢腐蚀耐大气腐蚀等级。按照公式 ( A.2) 计算：

　　Q=2.74TpSzFr M×10-4 (A.2)

　　式中：

　　r——腐蚀速率，单位为毫米每年 ( mm/a);

　　Q——积分电量，单位为库伦( C);

　　M——摩尔质量，M=56 g/mol;

　　T——试验时间，单位为天;

　　p— —密度，p=7.68 g/cm³

　　S——工作面积，单位为平方厘米( cm²); z——电荷数，z=2;

　　F——法拉第常数，F=96485 C/mol。
