  中华人民共和国国家计量技术规范

  JJF 2391—2026

  超声声时标准棒校准规范

  Calibration Specification for Reference Bars of Ultrasound Transmitted Time

  2026‑04‑02 发布 2026‑10‑02 实施

  国 家 市 场 监 督 管 理 总 局 发 布

  超声声时标准棒校准规范Calibration Specification for Reference Bars of Ultrasound Transmitted Time

  aaaaaaaaaaaaaaaaa丶

  JJF 2391—2026

  丶aaaaaaaaaaaaaaaaa丶

  归 口 单 位: 全国声学计量技术委员会

  主要起草单位: 广东省计量科学研究院广东工业大学

  广州计量检测技术研究院

  参加起草单位: 湖北省计量测试技术研究院

  中国计量科学研究院

  河南省计量科学研究院

  本规范委托全国声学计量技术委员会负责解释

  本规范主要起草人:

  陈 华(广东省计量科学研究院)

  陈沈理(广东工业大学)

  周长华(广州计量检测技术研究院)参加起草人:

  姚秋平(湖北省计量测试技术研究院)邢广振(中国计量科学研究院)

  李敏毅(广东省计量科学研究院)

  朱卫民(河南省计量科学研究院)

  引 言

  JJF 1071—2010 《国家计量校准规范编写规则》、 JJF 1001—2011 《通用计量术语及定义》、 JJF 1059. 1—2012 《测量不确定度评定与表示》 共同构成支撑本规范制定工作的基础性系列规范 。

  本规范参照了 JJG 990—2004 《声波检测仪检定规程》。

  本规范为首次发布 。

  超声声时标准棒校准规范

  1 范围

  本规范适用于超声声时标准棒的校准 ,其他类似装置也可参照执行 。

  2 引用文件

  本规范引用下列文件:

  JJG 990—2004 声波检测仪检定规程

  JJF 1001 通用计量术语及定义

  JJF 1034 声学计量术语及定义

  凡是注日期的引用文件 , 仅注日期的版本适用于本规范 ; 凡是不注日期的引用文件 ,其最新版本(包括所有的修改单) 适用于本规范 。

  3 术语

  3. 1 声时 time of transmitted sound

  声波在介质中传播的时间 。

  [来源: JJF 1034—2020 , 6. 89]

  4 概述

  超声声时标准棒(以下简称声时棒) 是一种超声声时计量器具 , 由各向同性的材质(如有机玻璃 、金属等材质) 制作而成的圆柱体 。超声波在声时棒中传播的时间即为声时 ,声时棒主要用于声波检测仪测量前的声时校准和调零 。

  5 计量特性

  5. 1 声时

  声时最大允许误差: ±0 . 6 µs。

  注 :本规范中的计量特性不做合格判定 ,仅供参考。

  6 校准条件

  6. 1 环境条件

  环境温度: 20 ℃~26 ℃ 。

  相对湿度: 10%~90% 。

  6. 2 测量标准及其他设备

  6. 2. 1 脉冲发生/接收器

  频率范围应覆盖 0. 5 kHz~10 MHz , 上升时间应不大于 10 ns , 负向脉冲电压应不

  小于 100 V 。

  6. 2. 2 数字示波器

  带 宽 应 不 小 于 100 MHz , A/D 位 数 不 少 于 8 位 (bit), 电 压 幅 度 测 量 误 差 应 不 超过±3% 。

  6. 2. 3 超声换能器

  中心频率: 应大于 40 kHz 且不超过标称值的±10% , 相对带宽相对标称值的偏差不超过标称值的±15% 。

  7 校准项目和校准方法

  7. 1 校准项目

  声时棒校准项目见表 1。

  表 1 声时棒校准项目一览表

  7. 2 校准方法

  校准前 , 检查声时棒的外观 , 表面不应有破损 、剥落 , 两端面无明显毛刺 , 无腐蚀 。

  7. 2. 1 连接超声脉冲发生/接收器 、数字示波器 、超声换能器 , 如图 1 所示 。调节超声脉冲发生/接收器的设置 , 选择适合超声换能器频率的带宽 ; 重复频率置合适挡位 ,脉冲发射电压大于 100 V ,模式置于 “ 一发一收 ”挡 。

  7. 2. 2 选择洁净的轻质油作为耦合剂 ,选择直径不大于声时棒直径的发射换能器和接收换能器 , 保持耦合在同一轴线并对中 。对换能器施以一定的预紧力 , 调节示波器设置 ,使得接收信号峰- 峰值为示波器满屏显示的 2/3。

  图 1 声时校准(发射和接收换能器直接耦合) 连接示意图

  7. 2. 3 利用示波器光标测量功能 ,测量出发射超声换能器与接收超声换能器的首波时间差 , 连续测量 3 次 ,取平均值 t0 。

  7. 2. 4 连接超声脉冲发生/接收器 、数字示波器 、超声换能器 , 如图 2 所示 。 固定声时棒 , 在两端面均匀涂抹耦合剂 , 超声换能器夹持声时棒两端面 , 保持耦合在同一轴

  线并对中 ,施加一定的预紧力 。调节示波器设置 ,使得接收信号峰- 峰值为示波器满屏显示的 2/3 , 如图 2 所示 。

  7. 2. 5 重复步骤 7. 2. 3 , 连续测量 3 次时间差 ,取平均值 t1 。

  图 2 声时校准(发射和接收换能器耦合声时棒) 连接示意图

  7. 2. 6 声时棒声时测量值按照公式(1) 进行计算:

  t = t1 - t0 (1)

  式中:

  t ——声时棒声时测量值 , µs;

  t1 ——发射和接收换能器夹持声时棒时 3 次测量平均值 , µs;

  t0 ——发射和接收换能器直接耦合时 3 次测量平均值 , µs。

  7. 2. 7 根据声时棒制造厂提供的声时标称值 tr, 按公式(2) 计算声时误差 。

  Δt = tr - t (2)

  式中:

  Δt ——声时误差 , µs;

  tr ——制造厂提供的声时标称值 , µs;

  t ——声时棒声时测量值 , µs。

  注 :如果制造厂未能提供标称值 ,只给出测量值。

  8 校准结果表达

  8. 1 校准证书

  声时棒出具校准证书 , 校准结果应给出测量结果的不确定度 , 校准证书的内容及内页格式见附录 A 。

  校准证书应至少包括以下信息:

  a) 标题:“校准证书”;

  b) 实验室名称和地址;

  c) 进行校准的地点(如果与实验室的地址不同);

  d) 证书的唯一性标识(如编号), 每页及总页数的标识;

  e) 客户的名称和地址;

  f) 被校对象的描述和明确标识;

  g) 进行校准的日期 , 如果与校准结果的有效性和应用有关时 ,应说明被校对象的接收日期;

  h) 如果与校准结果的有效性或应用有关时 ,应对被校样品的抽样程序进行说明;

  i) 校准所依据的技术规范的标识 ,包括名称及代号;

  j) 本次校准所用测量标准的溯源性及有效性说明;

  k) 校准环境的描述;

  l) 校准结果及其测量不确定度的说明;

  m) 对校准规范的偏离的说明;

  n) 校准证书或校准报告签发人的签名 、职务或等效标识;

  o) 校准结果仅对被校对象有效的声明;

  p) 未经实验室书面批准 ,不得部分复制证书的声明 。

  8. 2 校准结果的测量不确定度

  声时棒的测量不确定度按 JJF 1059. 1 的要求评定 ,不确定度评定的示例见附录 B 。

  9 复校时间间隔

  声时棒的复校时间间隔建议为 1 年 。复校时间间隔的长短取决于其使用情况 , 如环境条件 、使用频率及测量对象等 , 因此使用单位可根据实际使用情况自主决定复校的时间间隔 。

  附录 A

  推荐的校准证书的内页格式

  推荐的声时棒校准证书的内页格式见图 A . 1。

  图 A . 1 校准证书的内页格式

  图 A . 1(续)

  附录 B

  声时误差测量不确定度评定示例

  B . 1 测量条件与测量方法

  B . 1. 1 环境条件

  实验室温度: 20 ℃~26 ℃ ;相对湿度: 10%~90% 。

  B . 1. 2 测量标准

  脉 冲 发 生/接 收 器 (型 号 : 5073 PR): 测 量 范 围 为 0. 5 kHz~10 MHz ; 发 射 电 压MPE 为±10% 。

  数字示波器(型号: MD03014): 测量范围为(0 . 01~100) MHz ;A/D 位数不少于 8 位(bit)。

  超声换能器(型号: 50k-P28F): 测量范围为 50 kHz ; 中心频率 MPE 为±10% 。

  B . 1. 3 测量参数

  声时误差 。

  B . 1. 4 测量方法

  见 7. 2. 1。

  B . 2 测量模型

  声时棒声时误差测量模型见公式(B . 1):

  Δt = tr - t (B .1)

  式中:

  Δt——声时误差 , µs;

  tr ——制造厂提供的声时标称值 , µs。

  t ——声时棒声时测量值 , µs。

  公式(B . 1) 中被测量 Δt的估计值为 y ,输入量仅由 t 引入 ,则有:

  y=f(t) (B .2)

  合成标准不确定度 u c 可表示为:

  u (B .3)

  其中 ,c1 为灵敏系数 ,ui ( t )为由声时棒声时测量引入的标准不确定度 。

  B . 3 输入量的标准不确定度评定

  B . 3. 1 温度对声时误差的影响引入的不确定度分量

  实验室温度变化范围为 20 ℃~26 ℃ , 根据多次试验的结果 , 温度对声时误差的影响可忽略 。

  B . 3. 2 脉冲发生/接收器 、超声换能器引入的不确定度分量

  根据脉冲发生/接收器 、超声换能器的工作原理和仪器特性 , 经多次试验 , 脉冲发

  生/接收器对声时误差的影响可以忽略 。

  B . 3. 3 数字示波器引入的不确定度分量

  数字示波器的 AD 采样为 8 位 , 其读数分辨力为 1/256 , 优于 0. 5% , 以标称值为

  25. 4 µs 声时棒为例 ,按均匀分布考虑 ,示波器光标测量值引入的不确定度分量为:

  B . 3. 4 测量重复性引入的测量不确定度分量

  对标称值为 25 . 4 µs 有机玻璃制成的声时棒 , 重复性测量次数为 3 次 , 采用极差法计算标准偏差 ,数据见表 B . 1。

  表 B. 1 测量重复性

  测量重复性引入的不确定度分量为:

  u2 = 0. 05 µs

  B . 4 合成标准不确定度

  不确定度汇总表见表 B . 2。

  表 B. 2 不确定度汇总表

  各分量独立不相关 ,公式(B . 3) 灵敏度系数 c1 = 1 ,故合成标准不确定度为:

  B . 5 扩展不确定度

  取包含因子 k= 2 ,则扩展不确定度 U = ku c = 0. 19 µs(k= 2)。

下载地址

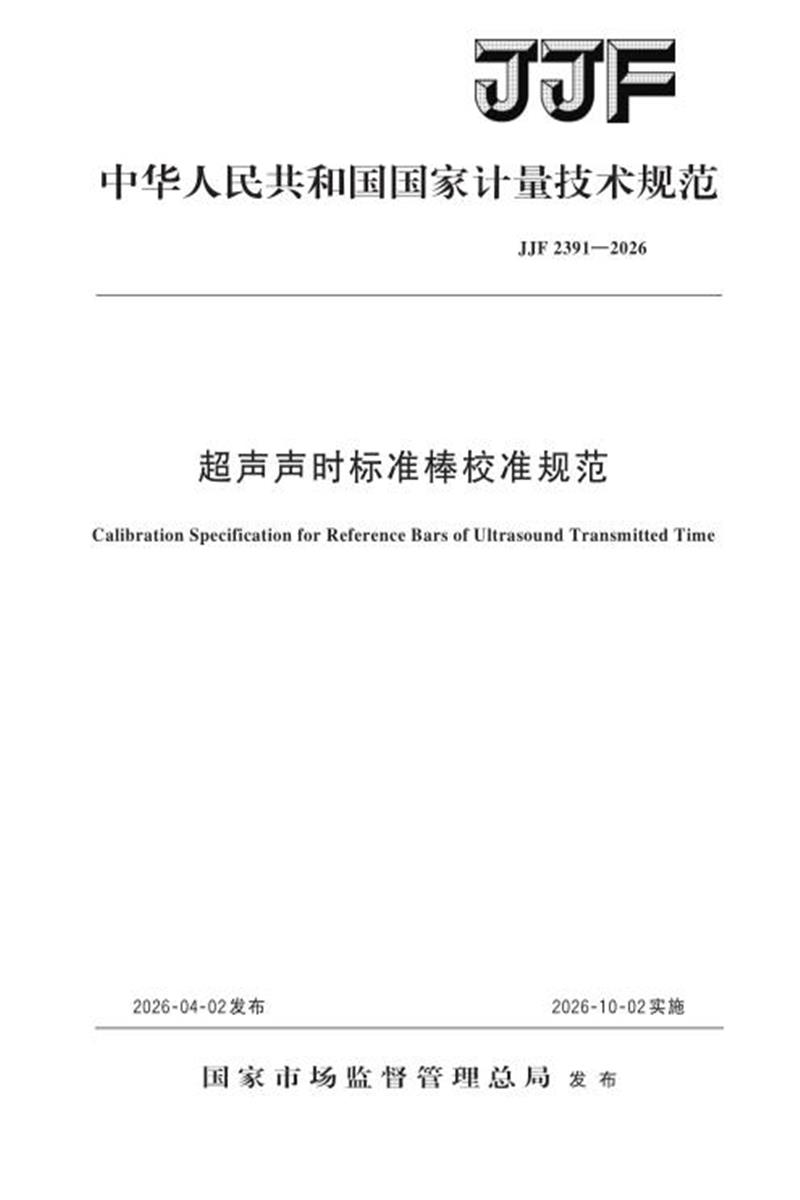

JJF 2391-2026 超声声时标准棒校准规范资源截图
