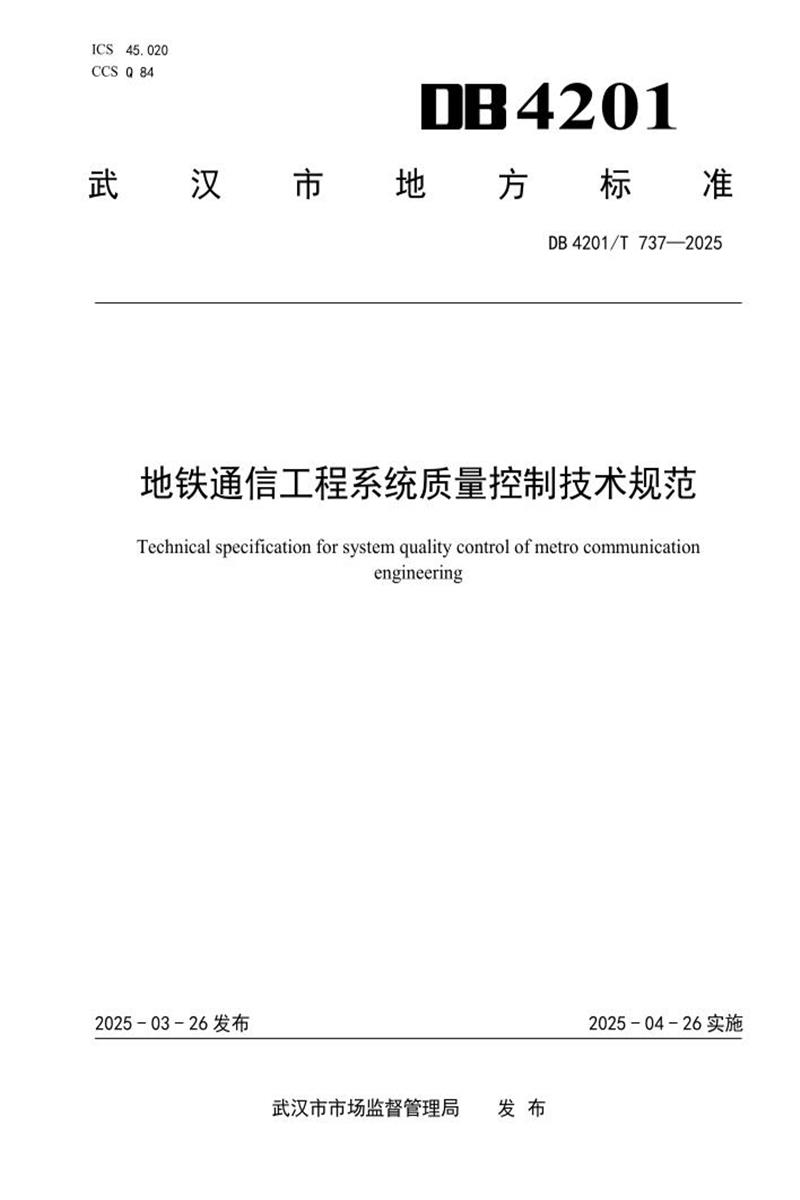

DB4201/T 737-2025 地铁通信工程系统质量控制技术规范

大小：821.09 KB
语言：中文版
格式： PDF文档
类别：地方其他
更新日期：2025-06-06

本站推荐：升级会员无限下载,节约时间成本！

关键词：地铁通信质量控制工程系

资源简介

《DB 4201/T 737-2025 地铁通信工程系统质量控制技术规范》主要内容的详细总结：

核心目标： 为武汉市新建、续建、更新改造的地铁通信工程，以及可参照执行的市域铁路、轻轨、空轨，提供系统质量控制（重点是第三方检测）的技术规范，确保通信系统稳定可靠运行。

核心原则：

前提条件： 检测前需完成设备安装、配置、自检。
执行主体： 由建设单位委托具备资质的第三方检测机构依据审核通过的检测大纲实施。
依据： 以本规范为主，同时需满足合同、设计文件、质量验收标准、产品/设备标准等要求。
报告格式： 检验报告格式参考附录A（资料性）。

详细内容（按章节/系统划分）：

范围 (第1章)： 明确规范适用范围（武汉地铁新/改/扩通信工程，市域铁路等可参照）。
引用文件 (第2章)： 列出所依据的国家标准（GB/T, GB）。
术语定义与缩略语 (第3-4章)： 定义关键术语（如传输系统、公务电话、无线通信等）和常用缩略语（如SDH, OTN, PTN, SPN, VLAN, QoS等）。
基本规定 (第5章)： 规定检测前提、执行方、依据、报告格式。
通信线路 (第6章)：
- 一般规定： 涵盖范围（正线、场段、控制中心光缆/电缆/漏缆），前提（敷设、接续完成自检）。
- 光/电缆特性：
  - 光缆：中继段长度/衰减、S点回波损耗、接续损耗。
  - 市话电缆：环阻、环阻不平衡、绝缘电阻、断/混线。
- 漏泄同轴电缆特性： 内外导体直流电阻、绝缘电阻、绝缘介电强度、传输衰减、电压驻波比（建议结合出厂报告）。
电源系统及接地 (第7章)：
- 一般规定： 涵盖范围（电源设备性能/功能/接地），前提（安装自检、接地完成、蓄电池充放电）。
- 系统性能：
  - -48V开关电源：输入电压/频率、容量、后备时间、输出电压、杂音电平。
  - UPS：输入/输出电压/频率、输出精度、瞬态恢复、频率精度、后备时间。
  - 蓄电池：单体电压、浮充电压、均衡性、内阻、容量。
  - 交流配电屏：输入电压、延时。
  - 集中监控：电压/电流/频率测量误差、电池电压/温度误差、反应时间。
  - 绝缘性能：带电体-外壳电阻、芯线间/芯线-地电阻。
- 系统功能：
  - 开关电源：保护告警（过压/欠压/过流等）、浮充均充转换、监控接口、整流模块备份。
  - UPS：保护告警、旁路、转换功能、稳压稳流、监控管理。
  - 配电屏：连锁、手动切换。
  - 集中监控：故障影响、自诊断、配置/故障/性能/安全管理、系统支持功能。
  - 系统整体：人工/自动转换功能。
- 接地： 室内设备接地连通性、室外设备接地连通性/接地电阻。
传输系统 (第8章)：
- 一般规定： 涵盖范围（设备单机/系统性能/功能/网管），前提（安装自检、环网/电源正常、调试完成）。
- 单机性能：
  - SDH：光接口（收光功率、发光功率、灵敏度、频偏、过载功率-建议出厂）、电接口（输入容差、比特率）、抖动（输出/输入容限）。
  - OTN：光接口（功率、灵敏度、波长、抑制比、谱宽、抖动）、OMU/ODU（插入损耗、差异、隔离度）。
  - PTN：以太网/SDH/PDH接口性能。
  - SPN：MTN/FlexE接口光性能、时间偏差、切片通道层参数（数量/粒度/保护/时延）。
  - 以太网接口：光功率、吞吐量、丢包率、时延（抽测）。
  - 保护倒换：关键板件（主控/交叉/时钟/电源）。
- 系统性能： 误码性能（STM-N段/PDH端端/OTN通道/复用段）、以太网性能（吞吐量、丢包率、时延）、保护倒换时间。
- 系统功能：
  - SDH：开销维护、告警。
  - OTN：接口、ODUk复用、交叉、开销、控制平面（连接/路由/发现/管理/保护）。
  - PTN：保护、OAM、QoS、时间同步。
  - SPN：OAM、QoS、保护恢复。
  - 以太网：透传、二层交换、环网。
  - 同步定时：方式、源切换。
  - 保护：倒换准则。
- 网管功能： 对各技术体制（SDH, OTN, PTN, SPN）的网管系统功能要求，包括故障管理（告警监测/定位/隔离/报告）、配置管理（拓扑/网元/业务/保护配置）、性能管理（参数/收集/分析/趋势）、安全管理（用户/权限/日志）、系统管理（自身/软件/数据）。SPN网管特别强调切片分组网络管理。
专用无线通信系统 (第9章)：
- 一般规定： 涵盖范围（无线设备单机/系统性能/功能/网管），前提（安装自检、线路/传输/电源正常、调试完成）。
- 单机性能：
  - TETRA基站：输出功率、频偏、调制误差、接收灵敏度（建议出厂）。
  - 直放站：输出功率、输入光功率、动态范围、增益。
  - 终端（手/车/固台）：输出功率、频偏（建议出厂）。
  - 天馈系统：电压驻波比（含漏缆、室内分布、铁塔）。
- 系统性能：
  - TETRA：空间波覆盖（定点/移动测试）、接通率、掉话率、呼叫建立时延、切换失败率。
  - 5G宽带集群：连接建立时延/失败率、覆盖、链路断开率、网络切片、速率、切换时延/成功率。
  - 承载列车控制业务时： 上下行时延、丢包率、速率。
- 系统功能：
  - 集群业务：语音/数据/多媒体集群、补充业务、漫游互通。
  - 调度台：调度/管理/显示/呼叫/数据/冗余。
  - 终端功能：详细规定了TETRA车载/手持台、5G TAU/车载/手持台的具体业务功能（呼叫、短信、视频、定位、日志、录音等）和可靠性（冗余、热插拔）。
- 网管功能： 对各组成部分（TETRA系统、5G系统、直放站、二次开发）的网管功能要求，涵盖故障、性能、配置、用户、安全管理等。
公务电话系统 (第10章)：
- 一般规定： 涵盖范围（设备性能/功能/网管），前提（安装自检、线路/传输/电源正常、调试/号码分配完成）。
- 系统性能： 程控交换（本局故障率、BHCA值-建议出厂、传输损耗）、软交换（BHCA值-建议出厂、呼叫建立时延、转发时延）、承载网（丢包、抖动、时延、包差错率）、综合接入设备（时延参数）。
- 系统功能： 话音业务（建立/基本/补充/VPN）、非话业务（传真/综合/不被中断）、时间同步、可靠性（关键板件冗余）、“119”等特服、话务台/测量台、录音、长通话、话务统计、计费。
- 网管功能： 配置管理（SNMP/脱机在线/远程/备份/升级）、故障管理（诊断/告警/定位/自恢复）、维护管理（线路/电路/网络测试）、数据管理（局/用户/计费数据）、性能管理（呼叫次数/业务量统计）、安全管理（访问权限）。
专用电话系统 (第11章)：
- 一般规定： 涵盖范围（设备性能/功能/网管），前提（安装自检、线路/传输/电源正常、调试/互联完成）。
- 系统性能： 程控交换（本局故障率、BHCA值-建议出厂、传输损耗）、软交换承载网（丢包、抖动、时延、包差错率）、软交换（BHCA值-建议出厂、呼叫建立时延、转发时延）。
- 系统功能：
  - 调度电话：选/组/全呼、强拆/强插/会议、优先级、调度台/分机间通话、分机紧急呼叫、录音、时间同步。
  - 站内集中电话：选/组/全呼、强拆/插、锁闭、回铃音、热线功能。
  - 站间行车电话：热键直通、独立显示灯、回铃音。
  - 视频招援电话：摘机/按钮呼叫值班台、紧急显示、回铃音（实现紧急电话）。
  - 区间电话：呼叫分机、延时热线、呼叫显示、回铃音。
  - 会议电话：最大方数、语音质量、增减用户、不影响调度。
  - 可靠性：数字环保护、应急分机、关键部件冗余、双中心保护、站间备用通道倒换。
- 网管功能： 配置管理（数据输入/修改）、性能管理（状态/版本/数据分析）、故障管理（监测/诊断/定位/记录告警）、安全管理（权限/日志）。
乘客信息系统 (PIS) (第12章)：
- 一般规定： 涵盖范围（设备性能/功能/网管），前提（安装自检、传输/电源正常、调试完成）。
- 系统性能： 网络（主干网/车地网吞吐量、丢包率、时延）、图像质量（主观评价、清晰度、灰度、信噪比、智能处理效果）、显示设备（分辨率/亮度/视角/响应/功耗 - 建议出厂）。
- 系统功能：
  - 信息显示：文本/图形/多媒体显示内容与格式、字幕叠加、分区/分路显示。
  - 车站子系统：收发播放控制、紧急消息发布、日志记录、时间同步、设备监控告警。
  - 控制中心：播控、显示控制（全/单/组选）、优先级设置、时间同步、接口、信息审核。
- 网管功能： 用户管理/优先级/播放监视、日志报表/参数/素材/磁盘空间管理、设备管理（监控/认证/IP分配/开关机/故障统计/修复日志）。
广播系统 (第13章)：
- 一般规定： 涵盖范围（设备性能/功能/网管），前提（安装自检、线路/传输/电源正常、调试完成）。
- 系统性能： 声场（最大声压级、不均匀度 - 覆盖关键区域）、紧急响应（10s内播放）、设备性能（控制盒输入输出/频响/失真/信噪比；功放输出/功率/频响/失真/信噪比/调整率/抑制/灵敏度；扬声器功率/电压/频响/灵敏度；语音合成器频响/失真/信噪比/电平/时间/通道 - 建议出厂）。
- 系统功能：
  - 车站控制盒：播音、监听、故障显示。
  - 车站设备：优先级、分区广播、平行广播、自动/手动/紧急方式、列车信息自动播报、噪声探测控制、功放倒换、状态查询、指标测量。
  - 控制中心：选站/区广播、优先级、平行广播、监听。
  - 整体系统：广播切换、编程广播、预录/合成广播、噪声检测、消防广播、隧道广播（无人驾驶线路）、时间同步、集中维护管理、录音。
- 网管功能： 配置管理（预录音管理、优先级、参数设置）、性能管理（设备状态监测、性能数据分析）、故障管理（监测诊断/恢复/记录告警）、日志管理（用户操作/调度广播记录/录音）。
视频监视系统 (CCTV) (第14章)：
- 一般规定： 涵盖范围（设备性能/功能/网管），前提（安装自检、传输/电源正常、调试完成）。
- 系统性能： 承载网（IP时延、抖动、丢包率）、图像质量（主观评价、清晰度、画面灰度、峰值信噪比、智能处理效果 - 建议出厂）、响应时延（视频调用、PTZ控制、历史检索、画面切换）、摄像机（分辨率/照度/连读等级/色彩/失真/适应范围 - 建议出厂）、显示设备（分辨率/灰度等级 - 建议出厂）。
- 系统功能：
  - 控制功能：PTZ控制、光圈/聚焦/变倍调整、画面切换/多画面、字符叠加、时间同步、预置位、轮巡、报警、中心优先级。
  - 录像功能：连续/事件存储、不同分辨率存储、内容完整性、容量/时间、分区循环存储。
  - 回放功能：内容完整性、多用户调用检索、本地/远程回放、播放控制（正/倒/快/慢/拖/停）。
  - 联动功能：与其他系统（如周界告警）联动。
- 网管功能： 用户管理、配置管理、性能管理、故障管理、安全管理、日志管理、数据通信、人机交互。
时钟系统 (第15章)：
- 一般规定： 涵盖范围（设备性能/功能/网管），前提（安装自检、传输/电源正常、调试完成）。
- 系统性能： 卫星接收（频率/灵敏度/跟踪星数/捕获时间/定时准确度 - 建议出厂）、时间显示（发光强度/自走误差 - 建议出厂）、系统跟踪/守时准确度、NTP同步周期/处理能力、母钟输出口同步偏差、子钟-母钟显示偏差、线路间同步偏差、与上层线网同步偏差。
- 系统功能： 卫星跟踪时自动校时、时间显示设备（主钟故障时运行、自动校时、显示格式、告警）、系统告警、多时间源处理/选择、时延补偿、NTP授时、设备冗余热备份（卫星接收机、母钟、子钟、电源）。
- 网管功能： 告警管理（监测/上报/清除/查询）、性能管理（参数监测、状态显示）、配置管理（参数修改、增删网元、链路/时延/校时设置）、数据统计分析、安全管理。
信息网络系统 (第16章)： (注：名称按规范原文，功能类似办公自动化网络)
- 一般规定： 涵盖范围（设备性能/功能/网管），前提（安装自检、传输/电源正常、调试完成）。
- 系统性能： 交换机/路由器（吞吐量、丢包率、时延）、防火墙（时延、吞吐量、丢包率、并发连接数）、数据网业务（端到端时延、吞吐量、丢包率）、对绞电缆布线（长度、连接图、插入损耗、环路电阻、时延、时延偏差 - 抽测）。
- 系统功能：
  - 交换机：流量控制、MAC地址学习/老化、组播、地址过滤、VLAN、ACL。
  - 路由器：QoS策略、ACL、缓存能力。
  - 防火墙：冗余、负载均衡、包过滤/内容过滤、防扫描、VPN、安全认证、NAT、流量检测抗攻击、系统管理。
  - 数据网：路由策略、VLAN、MPLS VPN、路由收敛时间、QoS、安全、可靠性。
  - 设备可靠性：关键部件（电源、处理器）热备份、接口卡热插拔。
- 网管功能： 配置管理、拓扑管理、故障管理、性能管理、路由管理、QoS管理、信息发布、报表统计、VPN管理、流量采集分析、安全管理。
集中录音系统 (第17章)：
- 一般规定： 涵盖范围（设备性能/功能/网管），前提（安装自检、无线/传输/专电/公务/广播/电源正常、调试完成）。
- 系统性能： 存储能力（时间、容量）、响应性能（操作响应时间、数据检索时延）。
- 系统功能： 录音（通道记录、语音记录）、回放、监听、显示、检索、转存、安全管理、不可删除性、启动方式、可靠性（断电保护、冗余）、时间同步。
- 网管功能： 性能管理（状态/版本/数据分析/主备控制）、故障管理（监测/诊断/定位/恢复/记录告警）、配置管理（设备/用户数据修改）、安全管理（授权登录/权限/日志查询）。
集中告警系统 (第18章)：
- 一般规定： 涵盖范围（控制中心设备性能/功能/网管），前提（安装自检、所有通信子系统正常、调试完成）。
- 系统性能： 响应性能（告警/操作响应时间、检索时延）、存储处理（数据准确性、容量、时间）。
- 系统功能： 采集内容/范围、显示、告警、存储、检索、时间同步、可靠性（设备/网络冗余、掉电重启、软件备份）。
- 网管功能： 拓扑管理（图形显示/故障定位）、告警管理（集中反映/状态获取/管理报表）、数据管理（采集/处理/存储/操作界面）、安全管理（用户管理/权限/网络安全）。
公安通信系统 (第19章)：
- 一般规定： 分系统规定前提（电源依赖通信电源，视频依赖通信视频，网络依赖线路/电源，无线依赖线路/电源）。
- 系统性能： 线路（参考第6章）、电源（参考7.2.4）、视频（参考14.2.2/14.2.3/16.2.3）、网络（参考16.2.1/16.2.3）、无线（信道机发射功率/频偏/频率误差/接收灵敏度；直放站功率/光功率/动态范围/增益；基站/直放站冗余；天馈系统驻波比；系统场强覆盖）。
- 系统功能： 电源（参考7.3.3）、网络（参考16.3.1/16.3.3）、视频（参考14.3.1/14.3.2/14.3.3）、无线（登记、单呼、组呼、迟后进入、通话限时、信道挂起限时、越区切换、短消息、状态信息、基站控制信道热备份、卫星定位）。
安防系统 (第20章)：
- 一般规定： 涵盖范围（周界告警、电子巡查、安防集成平台），前提（安装自检、传输/电源正常、调试完成）。
- 系统性能： 周界（报警响应时间、声压、持续时间、信息存储时间）、巡查（识读响应、校时计时）、平台（事件报警时间、控制响应时间、平面图浏览时间、数据查询时间、定位误差）。
- 系统功能：
  - 周界：声光报警、布撤防、防破坏/故障报警、信息显示记录。
  - 巡查：巡检计划、信息记录内容/存储/保存时间、管理终端功能（导出/查询/统计）、校时。
  - 车站平台：图形显示、状态显示、系统控制、操作管理、信息记录、记录处理、系统修改、上传事件/接收指令/时间同步。
  - 中心平台：图形/状态显示、系统控制、操作/信息/记录管理、系统修改、下发指令/发布报警、时间同步、决策支持/应急指挥、监视、实时接收/信息同步。
电磁环境 (第21章)：
- 一般规定： 无线电磁环境（正线/场段/控制中心公安/专用无线），防电磁干扰（通信机房），前提（无线设备未加电测电磁环境；设备加电及周边加电测防干扰）。
- 无线电磁环境： 检测公安无线、专用无线的工作频段内环境。
- 防电磁干扰： 检测通信机房内无线电骚扰环境场强、工频磁场、静电电压。
系统联调 (第22章)：
- 一般规定： 涵盖通信内部接口及与其他专业接口互联，前提（相关系统完成调试）。
- 系统功能性能：
  - 车地无线通信：调度员与驾驶员通话（单/组/紧急呼叫）、广播。
  - 广播/PIS联动：列车到站自动广播/发车时间显示。
  - 时钟接口：验证信号系统、综合监控、AFC等服务器时间同步（包括正常同步、防跳变测试、断网守时、恢复同步）。
  - 换乘站功能：视频调看（换乘区）、广播互送（事故工况）、PIS互送（事故工况）、值班员间通话。
- 互联互通： 时钟系统与信号、综合监控、视频、PIS系统的互联功能验证。
附录A (资料性)： 提供检验报告模板，包含送检信息、检测项目表（指标名称、标准要求、检测结果、单项判定）、主要仪器、环境条件、人员签字等。

总结：

这份技术规范是武汉市地铁通信工程质量控制的核心标准，它：

系统全面： 覆盖地铁通信工程几乎所有关键子系统（线路、电源、传输、无线、公务/专电、PIS、广播、CCTV、时钟、网络、录音、告警、公安通信、安防）。
侧重检测： 核心内容是规定各子系统在工程验收前必须由第三方进行的检测项目、性能指标、功能要求、网管能力。
操作性强： 明确规定了检测的前提条件、执行主体、依据标准及报告格式。
技术要求高： 对关键性能指标（如误码、时延、覆盖、声压级、图像质量、同步精度、可靠性）提出了具体要求和检测方法。
关注互联互通： 专门设置“系统联调”章节，强调子系统内部及与其他专业系统（如信号）接口的功能和性能验证。
考虑未来发展： 包含了如5G宽带集群、SPN传输、网络切片等较新技术的要求。

该规范为保障武汉市地铁通信系统的稳定性、可靠性和安全性提供了详细的技术依据和质量控制流程。
