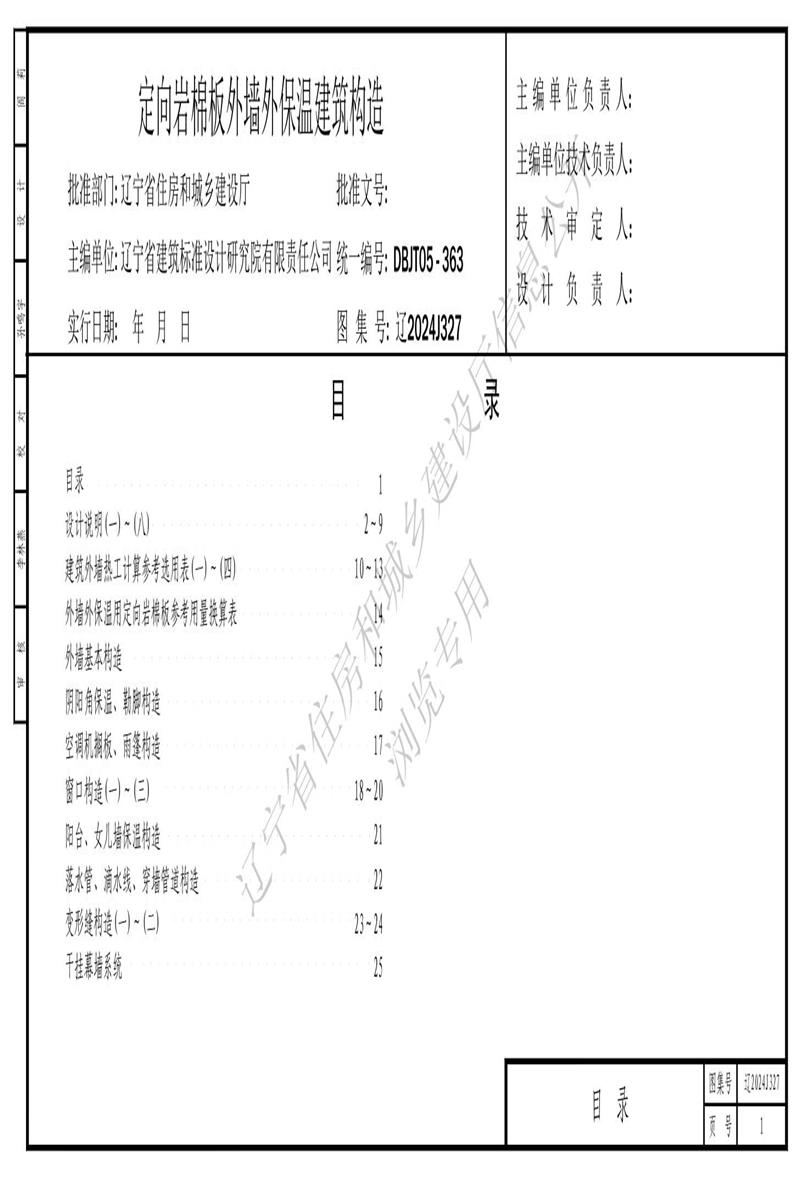

辽2024J327 定向岩棉板外墙外保温建筑构造

　　设 计 说 明

　　1 . 适用范围:

　　1 . 1 本图集适用于辽宁省新建、改建和扩建的工业与民用建筑中定向岩棉板薄抹灰外墙外保温工程的设计、施工及质量验收。

　　1 . 2 抗震设防烈度≤8度

　　2. 编制依据:

　　《砌体结构设计规范》 B50003

　　《建筑结构荷载规范》 B50009

　　《建筑设计防火规范》 B50016

　　《民用建筑热工设计规范》 B50176

　　《砌体结构工程施工质量验收规范》 B50203

　　《混凝土结构工程施工质量验收规范》 B50204

　　《建筑装饰装修工程质量验收标准》 B50210

　　《建筑工程施工质量验收统 一标准》 B50300

　　《民用建筑设计统 一标准》 B50352

　　《民用建筑通用规范》 B55031

　　《建筑节能与可再生能源利用通用规范》 B55015

　　《公共建筑节能设计标准》 B50189

　　《工业建筑节能设计统 一标准》 B51245

　　《建筑节能工程施工质量验收标准》 B50411

　　《建筑外墙外保温用岩棉制品》 B/T25975

　　《建筑与市政工程防水通用规范》 B55030

　　《外墙保温用锚栓》 JT366

　　《岩棉薄抹灰外墙外保温工程技术标准》 JJ/T480

　　《外墙外保温工程技术标准》 JCJ144

　　《公共建筑节能改造技术规范》 JCJ176

　　《建筑外墙外保温防火隔离带技术规程》 JCJ289

　　《建筑工程饰面砖粘结强度检验标准》 JCJT110

　　《既有居住建筑节能改造技术规程》 JCJT129

　　《建筑机械使用安全技术规程》 JCJ33

　　《混凝土界面处理剂》 JCT907

　　《岩棉外墙外保温系统用粘结、抹面砂浆》 JCT2559

　　《严寒和寒冷地区居住建筑节能设计标准》 JCJ26

　　《岩棉薄抹灰外墙外保温技术规程》 DB21T 2206

　　3. 编制内容:

　　3. 1 本图集编制内容包括: 设计说明、热工计算参考选用表、构造节点详图、施工要点及质量验收等 .

　　3. 2 本图集构造做法及热工计算选用表为常规构造做法 , 设计人员应根据国家及辽宁省有关规定及要求 , 结合项目具体情况进行选用或具体设计, 并应满足不同地区、不同建筑的节能要求

　　设 计 说 明 (-)

　　图集号

　　辽2024J321

　　页 号

　　2

　　4. 系统组成及材料性能:

　　4. 1 定向岩棉板外墙外保温系统与幕墙保温系统

　　由定向岩棉板、锚栓、胶粘剂、保护层和辅件构成 , 固定在外墙外表面的非承重保温构造的总称

　　表 4. 1 定向岩棉板外墙外保温系统

　　项 目

　　性 能 指 标

　　试验方法

　　耐候性

　　耐候实验后外观

　　不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏 , 不得产生渗水裂缝

　　JGJ/T429

　　定向岩棉板与抹面层拉伸粘结强度

　　不小于其垂直于板面的抗拉强度 , 且破坏发生在保温层内

　　不透水性

　　2h不透水

　　GB/T29906

　　吸水量

　　≤500gM2

　　抗冲击性

　　建筑物首层墙面及门窗口等易受碰撞部位

　　> 10J级

　　建筑物二层及以上墙面等不易受碰撞部位

　　≥ 3J级

　　耐冻融性能

　　冻融循环试验后外观

　　35次冻融循环后不得出现饰面层气泡或剥落、保护层空鼓或脱落等破坏 , 不得产生渗水裂缝

　　3 2

　　3 2

　　项 目

　　性能指标

　　试验方法

　　耐冻融性能

　　定向岩棉板与抹面层拉伸粘结强度

　　不小于其垂直于板面的抗拉强度 , 且破坏发生在保温层内

　　GB/T29906

　　防护层

　　水蒸气

　　渗透阻

　　混凝土基层墙体

　　2 . 83x10 (m . h. pa

　　GB/T17146

　　非混凝土基层墙体

　　2 . 10x10 Im . h. pa/g

　　续表 4. 1 定向岩棉板外墙外保温系统

　　注: 基层墙体外侧或适当部位未设隔汽层时 , 对防护层水蒸气渗透阻的要求

　　表 4. 1 . 1 定向岩棉板的幕墙保温技术参数表

　　项 目

　　单 位

　　性 能 指 标

　　密度

　　kgM3

　　65

　　80

　　表层抗拉强度

　　kpa

　　> 5

　　> 7 . 5

　　导热系数

　　25℃

　　W/

　　m . k)

　　≤ 0 . 034

　　燃烧性能

　　A (A1 ) 级

　　水率

　　%

　　≥ 99

　　短期吸水量 (部分侵入 , 24h)

　　2

　　kg m

　　≤ 0 . 5

　　长期吸水量 (部分侵入 , 28d)

　　2

　　kg m

　　≤ 1 . 5

　　质量吸湿率

　　%

　　≤ 1 . 0

　　尺寸稳定性

　　%

　　≤ 1 . 0

　　登T

　　设 计 说 明 (二)

　　图集号

　　辽2024J321

　　页 号

　　3

　　续表 4. 1 . 1 定向岩棉板的幕墙保温技术参数表

　　项 目

　　单 位

　　性 能 指 标

　　阻湿因子

　　≤ 10

　　酸度系数

　　≥ 1 . 8

　　熔化温度

　　℃

　　>1150

　　水萃取液PH值

　　mol · L

　　7 . 0 - 9 . 5

　　放射性核素

　　IRa

　　≤ 1 . 0

　　≤ 1. 0

　　4. 2 定向岩棉板

　　定向岩棉板是将两种或两种以上不同密度级的岩棉, 经过特殊工艺编织而成的具有层次性, 并在使用时具有方向性特征的岩棉板制品。

　　表 4. 2. 1 非幕墙系统定向岩棉板的性能指标

　　项 目

　　单 位

　　性 能 指 标

　　密度

　　3

　　kg m

　　110- 140

　　抗拉强度等级

　　TR10

　　TR15

　　垂直于表面方向的抗拉强度

　　kpa

　　> 10

　　> 15

　　垂直于表面方向的表层抗拉强度

　　kpa

　　> 15

　　> 20

　　导热系数 (25℃ )

　　W/ (M . k)

　　≤ 0 . 035

　　水率

　　%

　　> 99

　　续表 4. 2. 1 非幕墙系统定向岩棉板的性能指标

　　项 目

　　单 位

　　性 能 指 标

　　密度≤ 120

　　密度≤ 140

　　短期吸水量

　　部分侵入 , 24h)

　　kg/M2

　　≤ 0 . 4

　　≤ 0 . 5

　　长期吸水量 (部分侵入 , 28d)

　　2

　　kg m

　　≤ 1. 0

　　≤ 1 . 5

　　质量吸湿率

　　%

　　≤ 1 . 0

　　尺寸稳定性

　　%

　　≤ 1 . 0

　　渣球含量

　　> 0 . 25MM

　　%

　　≤ 7

　　酸度系数

　　> 1 . 8

　　燃烧性能

　　A

　　A1

　　级

　　湿热抗拉强度保留率 ( 7d)

　　%

　　> 50

　　水蒸气渗透系数计算参数

　　ngl

　　n. s. pa)

　　2

　　1 36 x 10

　　熔化温度

　　℃

　　> 1150

　　表 4. 2. 2 定向岩棉板允许偏差

　　项 目

　　单 位

　　性 能 指 标

　　密度允许偏差

　　%

　　+10, - 10

　　长度允许偏差

　　M

　　+10, - 3

　　宽度允许偏差

　　+5 , - 3

　　厚度允许偏差

　　+3, 0

　　直角偏离度

　　mm/m

　　≤ 5

　　平整度

　　≤ 6

　　设 计 说 明 (三)

　　图集号

　　辽2024J321

　　页 号

　　4

　　表 4. 2. 3 定向岩棉板常用尺寸规格

　　项 目

　　单 位

　　性 能 指 标

　　长度

　　MMl

　　600 900 1200

　　宽度

　　Mlm

　　600

　　厚度

　　50-200

　　注: 其他规格按供需双方商定

　　4 · 3 胶粘剂

　　用于粘结岩棉保温层的聚合物砂浆 胶粘剂的主要性能指标应符合表4 · 3的规定。

　　表 4. 3 胶粘剂主要性能要求

　　项 目

　　性能指标

　　拉伸粘结强度 (与水泥砂浆) , Mpa

　　原强度

　　> 0 . 60

　　耐水

　　强度

　　浸水48h , 干燥2h

　　> 0 . 30

　　浸水48h , 干燥7d

　　> 0 . 60

　　拉伸粘结强度 (与岩棉板) , Mpa

　　原强度

　　> 0 . 01

　　耐水强度

　　浸水48h , 干燥2h

　　> 0 . 005

　　浸水48h , 干燥7d

　　> 0 . 01

　　可操作时间 , h

　　1 . 5-4 . 0

　　4. 4 防护层

　　抹面层与饰面层的总称

　　1 . 抹面层

　　抹在保温层外侧 , 中间夹有耐玻纤网格布 , 保护保温层并具有防裂、防水、抗冲击作用的构造层

　　1 ) 抹面胶浆

　　由高分子聚合物、水泥、砂和填料为主要材料制成 , 具有 一定柔性和良好粘结性能的聚合物砂浆 抹面胶浆的主要性能指标应符合表4. 4. 1-1的规定

　　表 4. 4. 1 - 1 抹面胶浆主要性能指标

　　项 目

　　性能指标

　　拉伸粘结强度 (与岩棉板) , Mpa

　　原强度

　　> 0 . 01

　　耐水强度

　　浸水48h , 干燥2h

　　> 0 . 005

　　浸水48h , 干燥7d

　　> 0 . 01

　　耐冻融强度

　　> 0 . 005

　　吸水量 , g/n2

　　≤ 500

　　可操作时间 , h

　　1 . 5 -4 . 0

　　不透水性

　　抹面层内侧无水渗透

　　设 计 说 明 (四)

　　图集号

　　辽2024J321

　　页 号

　　5

　　外墙外保温饰面材料应采用柔性腻子和透气性好的水性涂料、饰面砂

　　浆等 , 饰面材料应与保温系统及组成材料相容, 其性能指标应符合外墙建筑涂料等相关标准的要求

　　幕墙保温饰面是指以面板为饰面的建筑幕墙 其面板有玻璃、石材、金属板、人造板材等品种 , 采用金属骨架作为支撑结构体系

　　4. 5 锚栓

　　由尾端带有圆形盘的塑料膨胀套管和塑料敲击钉或具有防腐性能的金属螺钉组成 , 用于将岩棉保温层固定于基层墙体的机械固定件。除应符合《外墙保温用锚栓》JC/T366的相关规定, 还有符合下列规定:

　　1 . 锚栓的塑料膨胀件和塑料膨胀套管应采用原生的聚酰胺、聚乙烯或聚丙烯制造, 不应使用再生材料; 锚栓的钢制件应采用不锈钢或经过表面防锈防腐处理的碳钢制造;

　　2. 锚栓长度应不小于有效锚固深度、基层墙体找平层、粘结层、定向岩棉板保温层厚度和底层抹面胶浆厚度之和; 锚栓个数以厂家计算为准;

　　3 · 锚栓主要性能指标应符合现行有关标准及表4. 5的规定

　　表 4. 5 锚栓的主要性能指标

　　续表 4. 4. 1 - 1 抹面胶浆主要性能指标

　　项 目

　　性 能 指 标

　　抗冲击性

　　3J级

　　压折比

　　3 . 0

　　2)耐碱型玻璃纤维网格布

　　由耐碱玻纤加工而成 , 或经过耐碱处理的玻纤网格布。玻纤网埋入抹面胶浆中用以提高防护层的机械强度和抗裂性 , 施工时分为单网构造和双网构造。玻纤网的主要性能应符合表4. 4 . 1-2的规定

　　表 4. 4. 1 -2 玻纤网主要性能指标

　　项 目

　　单 位

　　性能指标

　　普通型

　　加强型

　　单位面积质量

　　2 M

　　> 160

　　> 270

　　耐碱断裂强力(经向 、纬向 )

　　N/50mm

　　> 1000

　　> 1500

　　断裂伸长率 (经向 、纬向 )

　　%

　　≤ 5 . 0

　　耐碱断裂强力保留率

　　(经向 、纬向 )

　　%

　　> 715

　　注: 加强型用于首层及易受冲击部位,

　　2. 饰面层(外墙外保温和幕墙保温)

　　对岩棉外保温系统起装饰和保护作用的外装饰构造层

　　项 目

　　单 位

　　性能指标

　　抗拉承载力标准值

　　普通混凝(C25

　　墙体

　　KN

　　> 1 . 20

　　实心砌体墙体 MU15)

　　> 0 . 80

　　设 计 说 明 五)

　　图集号

　　辽2024J321

　　页 号

　　6. 4 定向岩棉板外墙外保温工程的防火安全性能应符合《建筑设计防火规

　　范》B50016和《建筑防火通用规范》B50037的相关规定。

　　6. 5 定向岩棉板外墙外保温系统及其各组成材料的环保要求应符合《岩棉薄抹灰外墙外保温工程技术标准》JCJT480及《建筑外墙外保温用岩棉制品》

　　B/T25975的相关规定。

　　6. 6 定向岩棉板外墙外保温工程的组成材料应彼此相容、具有物理化学稳定性及防腐蚀性 , 并应符合国家和辽宁省现行相关标准的规定。系统组成材料应具有耐久性 , 并应与系统耐久性相匹配

　　6. 1 定向岩棉板外墙外保温工程不应采用饰面砖做饰面层 , 应采用透气性较好的饰面砂浆或水性涂料

　　6. 8 定向岩棉板外墙外保温工程使用的各组成材料及配套部品应成套供应 ,不得更改系统构造和组成材料

　　6. 9 在正常使用和维护条件下 , 定向岩棉板外墙外保温工程的设计使用年限不应少于25年。

　　6 . 10 定向岩棉板外墙当采用混凝土空心砌块时 , 砌块等级需>M5. 0 ,

　　6. 11 门窗洞口周边、预留洞口 、勒脚、阳台 、雨篷等处应进行耐碱玻纤网

　　翻包处理

　　6. 12 托架、托架锚栓、护角线、滴水线条、垫片等辅件中的塑料件应采用原生材料制造, 不宜使用再生材料;铝合金件应经阳极氧化处理;钢制件应采用不锈钢或经表面防锈防腐处理的碳钢制造

　　6. 13 定向岩棉板墙保温的保温层可紧贴幕墙面板 , 或固定于墙面与幕墙面板之间形成封闭空间 幕墙非透明部分面板的背后保温材料所在空间应充分隔汽隔热 , 防止结露 隔汽密封空间的上、下密封应严密 , 空间靠近室内的 一侧可采用防水材料或金属板作为隔汽层 , 隔汽层可附着在实体墙外侧 。幕墙与主体结构间(除结构连接部分外不应形成热桥。

　　6. 14 定向岩棉板外墙外保温系统设计时应满足相关节能标准要求 , 定向岩棉板外墙外保温系统各种组成材料检测损告及相关性能参数由供应商配套提供

　　6. 14 定向岩棉板外墙外保温工程防热桥设计应符合下列规定:

　　1 . 门窗洞口侧边、女儿墙、阳台等面积较小的复杂部位可选用其他高效保温材料进行处理 , 但热工性能指标应满足相关标准要求;

　　2. 宜采取相应的措施 , 减少金属件、托架等热桥影响。

　　6. 15 定向岩棉板外墙外保温工程防水防裂设计应符合下列规定:

　　1 . 外保温与其他构件接缝处应有柔性防水密封及防裂措施;

　　2. 水平或倾斜的出挑部位应做防水处理;

　　3. 在定向岩棉板外墙外保温工程上安装设备或管道应固定于基层上 ,并应做密封和防水设计。

　　6 . 16 托架设置应满足下列要求:

　　1 . 应从建筑物首层勒脚部位外保温系统的起始位置设置支撑托架, 勒

　　脚部位托架离散水高度应满足结构沉降、散水冻涨等因素的影响而不导致外墙外保温系统损坏的要求;

　　2. 建筑高度不超过100n的建筑 , 应每两层设置一道支撑托架 , 单层层

　　高超过6m, 应每层设置一道支撑托架; 建筑高度大于1m的建筑 , 应专项论证可行后实施。

　　设 计 说 明 七)

　　图集号

　　辽2024J321

　　页 号

　　3. 托架需安装在混凝土墙上。

　　6 . 17 勒脚构造设计应符合下列要求:

　　1 . 散水以上300mn-600mm高度范围宜采用吸水率低的保温材料进行保温处理 , 系统外表面做防水处理;

　　2. 外保温工程与散水之间应做防水处理。

　　6. 18 女儿墙部位的构造设计应符合下列要求:

　　1 . 女儿墙内外侧应根据工程设计需要进行保温处理 , 女儿墙外保温应与屋顶保温做好衔接 , 交接处应做好防水密封处理;

　　2. 女儿墙顶部应设置混凝土或金属压顶板 , 压顶板应向屋面树排水 , 拔度不应小于5%,

　　3. 避雷针或安全护栏等设施穿透的位置应做防水密封处理

　　6. 19 穿过定向岩棉板外墙外保温系统安装的部品构造设计应符合下列要求:

　　1 . 安装在外墙上的设备、管道或外遮阳产品、空调室外机托架等部品应固定于承重的主体结构上 , 与保温层之间应进行防水密封处理;

　　2. 各种穿墙电线、管道应采用预埋套管; 系统与穿墙管道之间应进行防水密封处理。

　　6. 20 外墙外保温的锚栓应根据计算确定, 同时应符合下列规定:

　　1 . 外墙外保温的锚栓应根据《岩棉薄抹灰外墙外保温工程技术标准》 JCJ/T 480与《建筑结构荷载规范》B 50009的规定 , 经设计计算确定。

　　2. 外墙阳角 、门窗洞口 四周及下均应加密设置;

　　3. 锚栓应有足够的锚杆长度与埋置深度 , 且锚栓的埋置深度应不小于锚栓的有效锚固深度; 用于混凝土基层墙体的锚栓的有效固深度不应小于

　　30mn, 用于其他基层墙体的锚栓的有效错固深度不应小于50mm,

　　6. 21 定向岩棉板外墙外保温工程的基层墙体宜为混凝土墙体、实心砌体墙体、多孔砖砌体墙体、混凝土空心砌块墙体、蒸压加气混凝土砌块墙体

　　7. 施工要点、质量验收:

　　7 . 1 施工要点

　　1 . 定向岩棉板外保温系统的施工 , 应满足JCJT480规程的要求;

　　2. 施工中应将定向岩棉板高密度层向外安装

　　7 . 2 质量验收

　　1 . 定向岩棉板外保温系统的质量验收, 应满足JJT480规程的要求。

　　8. 索引方法:

　　图集号

　　详图编号

　　辽2023J321

　　X

　　详图所在页号

　　9 . 其他:

　　9. 1 本图集构造做法中所涉及的各种材料由供应商提供成套产品 , 同时提供有检测资质的检查机构出具的型式检验报告和出厂合格证 , 并对其材料质量负责 , 保证所用材料之间的相容性。材料进场后 , 应按有关标准及本图集要求进行检测、监督确认 , 严禁使用不合格产品。

　　9. 2 本图集根据科威防火保温材料 (广东) 有限公司和洛科威防火保温材料 (江苏) 有限公司提供的技术资料编制 , 图集的解释由本公司负责。

　　9. 3 定向岩棉板外墙外保温工程除应符合本图集的要求外 , 尚应符合国家及辽宁省现行有关标准、规定的要求。

　　9 . 4 本图集中所注尺寸除注明外均以毫米 ( mn ) 为单位,

　　设 计 说 明 八

　　图集号

　　辽2024J321

　　页 号

　　HH

　　外墙外保温用定向岩棉板参考用量换算表

　　厚度( mm )

　　干密度

　　3 kg m
