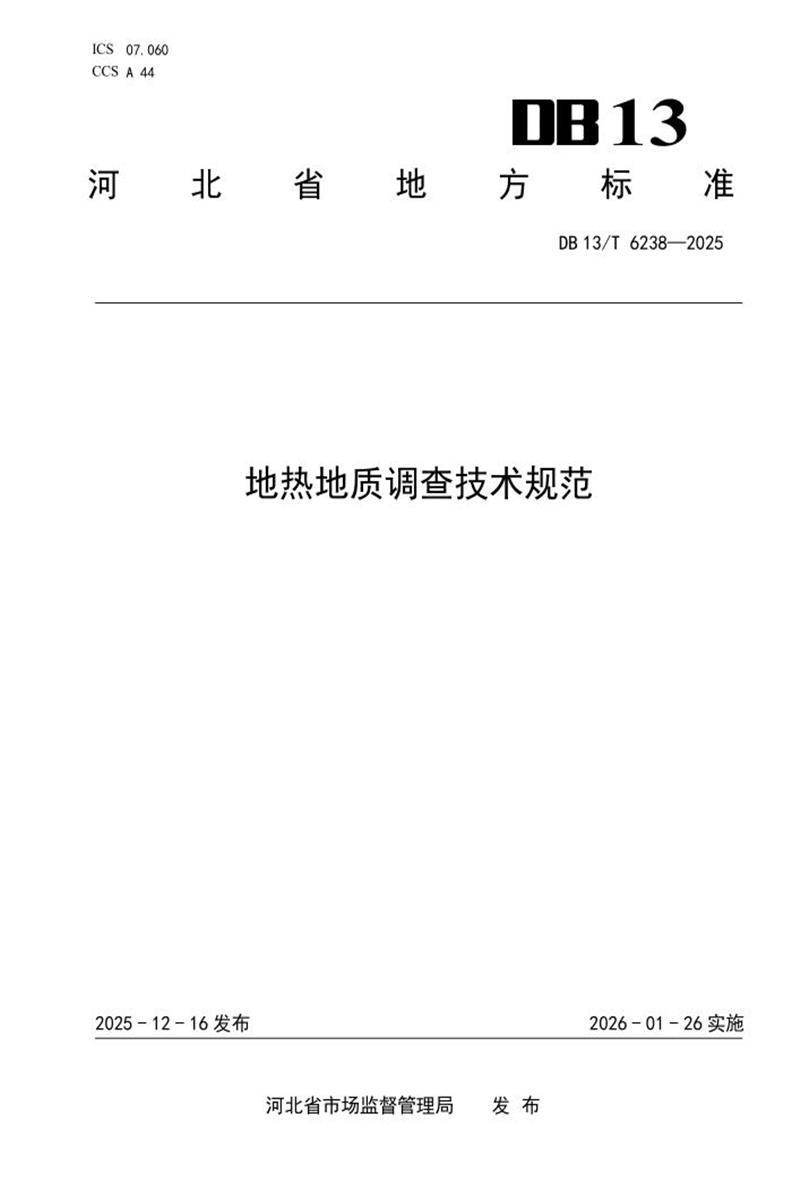

ICS 07.060 CCS A 44
13
河 北 省 地 方 标 准
DB 13/T 6238—2025
地热地质调查技术规范
2025 - 12 - 16 发布 2026 - 01 - 26 实施
河北省市场监督管理局 发 布
DB 13/T 6238—2025
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由河北省地质矿产勘查开发局提出并归口。
本文件起草单位：河北省地质矿产勘查开发局第三水文工程地质大队(河北省地热资源开发研究所)。
本文件主要起草人：苏永强、赵素杰、常江、李郡、蒋京、赵琳如、常宇、吕冬冬、董卿卿、高山、宋倩、赵朝兵、牛玥、赵阳、王海涛、陈穆贤、程松涛、马丽青、张银妹、李梦雅。
I
DB 13/T 6238—2025
地热地质调查技术规范
1 范围
本文件规定了地热地质调查工作的总则、热储类型划分、工作量定额、资料收集、重点调查内容、调查要求、调查数据整理与应用以及调查总结编制要求。
本文件适用于水热型地热资源不同勘查阶段的地质调查工作。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 11615 地热资源地质勘查规范
DZ/T 0374 绿色地质勘查工作规范
3 术语和定义
本文件没有需要界定的术语和定义。
4 总则
4, 1 地热地质调查任务
地热地质调查内容主要包括地层、构造、岩浆岩、地温场特征、热储岩性特征与地热资源采灌现状的调查，其主要任务是：
a) 实地验证遥感解译的疑难点;
b) 查明区内地层及岩性特征、地质构造、岩浆活动与新构造活动情况;
c) 查明区内地温场特征，确定恒温带深度、温度，盖层地温梯度，推测热储层温度;
d) 确定地表热显示的类型、分布及规模，地热异常带(区)与地质构造的关系;
e) 查明主要开采热储层岩性、埋深、厚度、地热流体压力场特征与水化学特征;
f) 查明地热水水温、水位、水量、水质动态变化特征与规律;
g) 查明地热资源开采、回灌现状及存在问题，了解地热资源开发利用需求。
4. 2 地热地质调查原则
地热地质调查工作过程中应遵循以下原则：
a) 应在充分收集已有资料基础上，综合运用实测、走访等多种方法，获取全面地热地质相关信息;
b) 结合区域地质背景，优化调查点布局，确保数据的代表性和可靠性;
c) 因地制宜，确定地热地质调查重点，提高工作效率和成果质量;
d) 重视环境保护，按照 DZ/T 0374 等相关要求工作，将绿色勘查贯穿于整个项目实施过程。
5 热储类型划分及工作量定额
5. 1 热储类型划分
依据地热资源热源条件与地热资源分布情况，将地热热储类型划分为三种，见表1。
1
DB 13/T 6238—2025
表1 热储类型划分
类型
分布区
类型代码
热储特征
带状热储
山区
Ⅰ
以对流传热为主、平面上呈条带状延伸、具有有效空隙和渗透性的断
裂带构成的热储，主要分布在山区。
层状热储
山区
Ⅱ-1
以热传导为主，热储呈层状分布，岩性和厚度具有一定的规律性变
化，受区域断裂控制较为明显，主要分布在山间盆地区。
平原
Ⅱ-2
以热传导为主，热储呈层状分布，岩性和厚度变化不大或呈规律性变
化，地质构造相对简单，主要分布在平原地区。
复合型热储
山区
Ⅲ
既有带状热储形成、运移及赋存条件，又有层状热储形成要素，是热
传导与热对流并存的储层，主要分布在山间盆地边缘地带。
5.2 调查范围
调查范围应按照行政区划、构造单元、地热异常区、地热田或勘查规划区块范围确定。
5.3 调查比例尺
5.3.1 区域地热地质调查应结合调查区范围与勘查程度要求，选用 1:100000、1:50000、1:25000 或
1:10000 比例尺;
5.3.2 勘查规划区块地热地质调查应结合调查区范围与勘查程度要求，选用 1:25000、1:10000 或
1:5000 比例尺;
5.3.3 野外调查用图应使用等于或大于调查比例尺的地形图或地形地质图。
5. 4 工作量定额
不同比例尺地热地质调查工作量定额按照表2执行。
表2 地热地质调查工作量定额表
热储类型
调查比例尺
1:100000
1:50000
1:25000
1:10000
1:5000
调查点数量
Ⅰ型
15～35
35～80
80～180
180～360
360～800
Ⅱ-1 型
10～30
30～70
70～150
150～300
300～600
Ⅱ-2 型
10～30
30～70
70～140
140～280
280～560
Ⅲ型
15～35
35～80
80～160
160～340
340～700
注 1：表格中调查点数量均按每百平方公里计算;
注 2：调查点中水文地质调查点数量占比应不少于 60%;
注 3：同类型热储，构造条件复杂者取大值，构造条件简单者取小值。
6 资料收集
通过收集工作区及周边地质、地热地质等勘查成果资料，查明工作区地热资源勘查研究程度，避免重复布设工作量，降低地热资源勘查风险。资料收集应贯穿于项目工作全过程，收集资料内容包括：
a) 区域地质资料：收集地质、石油地质、地热地质成果等资料，水文地质资料也可作为研究程度低区资料的补充;
b) 遥感解译资料：收集不同精度类型的遥感解译成果报告、图件等;
2
DB 13/T 6238—2025
c) 地球化学资料：收集地热流体(常量、微量元素，同位素、放射性元素等)、岩体(物理、水理、年代、放射性等)等水岩(土)测试资料，带状热储代表性地表水、浅层地下水测试资料等;
d) 物探资料：收集重力勘探、磁法勘探、地震勘探、放射性勘探、电法勘探、综合测井等报告、图件资料;
e) 地温场资料：收集现有地热井(泉)测井、温度场空间分布(平面上、垂向上)、地温梯度和大地热流等资料;
f) 动态监测资料：收集现有地热井(泉)的流量、开采量、温度、水位(压力)、流体质量以及开发利用的历史动态数据等;
g) 钻探与抽水回灌试验资料：收集已有钻探、抽水回灌试验、图件、报告等资料;
h) 其他资料：收集自然地理、气象水文、社会经济资料及有关规划类、影响类资料等。
7 重点调查内容
7. 1 带状热储
7.1.1 调查断裂带的位置、类型、规模、产状、断距、力学性质、活动性及断裂带附近节理裂隙发育程度、断裂带充填物、胶结情况。
7.1.2 调查侵入岩、火山岩的分布、岩性及其与构造的关系。
7.1.3 调查带状热储岩性特征、裂隙发育情况、含水层的厚度变化。
7.1.4 调查地温场平面特征、垂向特征与地热水化学特征，研究地热异常区(带)、水化学异常区(带)分布与断裂构造的关联，分析地热成因，确定控热构造，圈定地热异常区(带)。
7.1.5 调查温泉点和地热井出水量、出水温度、热储压力与开发利用情况。
7.1.6 调查地热流体流场特征和动态特征。
7.1.7 调查热储周边的地貌特征及第四系覆盖情况，分析其对热储形成的控制作用。
7. 2 层状热储
7.2.1 调查地层分布、岩性组合及断裂、褶皱特征，分析其对热储形成的控制作用。
7.2.2 调查盖层厚度、岩性、地温场平面特征、垂向特征，分析地热成因，圈定地热异常区或地热田范围。
7.2.3 调查地热井的涌水量、回灌量、出水温度、回灌温度、热储压力、地热流体水化学特征及开发利用情况。
7.2.4 调查地热流体流场特征和动态特征。
7.2.5 山区Ⅱ-1 型热储应兼顾地貌点、地质构造点调查。
7. 3 复合型热储
7.3.1 调查断裂带与地层的相互作用关系，评估其对热储形成和分布的影响。
7,4 调查热储的空间展布规律及水文地质条件的变化
7.4.1 调查热储岩性组合、裂隙发育程度及含水层的连通性。
7.4.2 调查地温场平面特征、垂向特征与地热水化学特征，研究地热异常区(带)、水化学异常区(带)分布与断裂构造的关联，分析地热成因，确定控热构造，圈定地热异常区(带)。
7.4.3 调查地热井出水量、出水温度、热储压力及开发利用情况。
7.4.4 调查地热流体流场特征和动态特征。
8 调查要求
8. 1 调查路线
8.1.1 调查路线应全面控制整个调查区。
8.1.2 带状热储与复合型热储宜以垂直区域构造线方向或控热断裂的穿越路线为主，适当辅以追索路线。
3
DB 13/T 6238—2025
8.1.3 层状热储调查路线宜有效控制地层界线、断裂构造及地温场情况等。
8.1.4 填写野外调查路线表，格式见附录 A。
8. 2 地热地质剖面测制
8.2.1 每个调查区应测制 1～2 条地热地质剖面，地热地质剖面测制应充分结合地球物理勘查点、煤田孔、石油孔和地热钻孔等，长度宜超过调查区边界。
8.2.2 地热地质剖面应有地质点控制地质界线、地质构造、控热断裂、地貌单元界线等位置，同时地质剖面应穿过已有温泉、钻孔和勘探点，且应以垂直地层走向或控热断裂为主。
8. 3 调查点
8.3.1 地质(地貌)调查点
应调查分析以下内容：
a) 地层调查。包括地层时代、岩性、颜色、结构、构造、产状、节理发育程度、层间接触关系、胶结情况等。
b) 断裂带调查。包括断层的位置、类型、规模、产状、断距等特征及发育情况。
c) 岩浆岩调查。包括岩浆活动、火山活动等。
d) 地貌调查。包括地貌类型、成因、形态、各地貌单元间的界线与相互关系以及地表热异常显示。
e) 填写地质(地貌)点调查表，格式见附录 B。
8.3.2 机(民)井调查点
应调查分析以下内容：
a) 调查内容宜包括井位置、井深、成井结构、地层层序、含水层特征、水量、水温、水位等内容，并绘制简易柱状图和平面位置图。
b) 填写机(民)井调查记录表，格式见附录 C。
8.3.3 地热井调查点
应调查分析以下内容：
a) 调查内容宜包括井位、井深、地热井类型、成井结构、地层层序、热储层特征、水位、水温、水量、水化学特征、矿权情况等内容，并绘制简易柱状图和井(孔)位置图。
b) 填写地热井调查记录表，格式见附录 D。
8.3.4 泉点调查点
应调查分析以下内容：
a) 调查内容宜包括泉的名称、位置、类型、流量、水温、地质地貌特征、成因简述等内容，并绘制剖面图(素描图)和平面示意图。
b) 填写泉点调查表，格式见附录 E。
8.3.5 热异常点(河、溪、渠) 调查点
a) 调查内容宜包括位置、河床岩性、宽度、水深、流向、流速、水体物理性质等内容，并绘制素描图(剖面图)及平面位置图。
b) 填写地表热异常点(河、溪、渠)调查表，格式见附录 F。
8.4 地温场调查
为查明区域地温场空间变化规律、圈定地热田范围、分析地热田成因等进行地温场调查，主要包括以下内容：
a) 井口测温在山区应选择井深大于 50m 的机(民)井，平原区应选择井深大于 150m 的机(民)井，测温时应在井口温度稳定后，直接测量水温，精度控制在±0.1℃。
b) 垂向测温宜采用高精度井温仪进行井内测温，精度控制在±0.1℃, 井内测温点间距宜不大于 5m，取水段部位加密观测，自上而下观测，并填写垂向测温记录表，格式见附录 G。
4
DB 13/T 6238—2025
c) 层状热储宜以井口测温为主兼以垂向测温，垂向测温点比例不小于 10%。带状热储宜以垂向测温为主兼以井口测温，垂向测温点比例不小于 80%;复合型热储则应井口测温与垂向测温相结合，垂向测温点比例不小于 40%。
d) 恒温带深度、温度宜利用垂向测温数据进行确定。
8.5 水文地球化学调查
8.5.1 层状热储宜选择代表性地热井进行地热流体分析样品采集，分析地热流体物理性质、化学成分及同位素特征。
8.5.2 带状热储和复合型热储应选择代表性地热井、温泉点进行地热流体分析样品采集，分析地热流体物理性质、化学成分及同位素特征，另外对机(民)井进行一般水质简分析，并加测氟、锶、偏硅酸等地热水特征离子组分，分析特征组分变化规律，为地热异常区圈定提供依据。
8.5.3 地热流体样品按 GB/T 11615 要求进行采集。
8.6 开发利用现状调查
8.6.1 地热井开发利用现状调查
应调查分析以下内容：
a) 调查内容宜包括地热井类型、采灌量、采灌温度、利用时间、利用用途、服务对象、服务规模、矿权情况等，并绘制采灌布局图。
b) 填写地热井开发利用现状调查表，格式见附录 H。
8.6.2 温泉点开发利用现状调查
应调查分析以下内容：
a) 调查内容宜包括泉的开采量、利用时间、利用方式、服务规模、经济效益与环境问题等内容。
b) 填写温泉点开发利用现状调查表，格式见附录 I。
8.7 水位统测
宜在非供暖季选择代表性地热井进行1～2次水位(压力)统测，所有统测点进行高程测量，每次统测时间不超过7天。
9 调查数据整理与应用
9. 1 资料整理
9.1.1 收集资料整理
对收集到的资料应进行分类整理，编目造册，存档，资料分为以下几类：区域地质资料、遥感解译资料、地球化学资料、物探资料、地温场资料、动态监测资料、钻探与试验资料及其他资料等。
9.1.2 调查路线及调查点数据整理
应包含以下内容：
a) 所有地热地质调查路线及调查点应进行野外编号，并现场标注于图上，将调查内容及时信息化。
b) 调查路线、调查点资料、地热流体分析样品采集、分析结果及统测数据应进行及时整理，对异常数据要及时进行复核，注意调查内容的完整性与系统性，按附录要求，分类编目造册，存档。
9.2 地温梯度计算
井口测温法地温梯度计算公式：
5
…………………………………
(1)
DB 13/T 6238—2025
式中：
AT——地温梯度(℃/100m); ——井口观测水温(℃) ; to——恒温带温度(℃);
——出水段中部深度(m);
——恒温带深度(m)。
垂向测温法地温梯度计算公式：
6
……………………………………
(2)
式中：
AT——地温梯度(℃/100m);
ty——测温下段温度(℃) ;
——测温上段温度(℃) ;
——测温下段深度(m);
——测温上段深度(m)。
9. 3 地热异常边界划定
9.3.1 带状热储，应以水温大于 25℃范围为基础，或以不同深度地温结合氟、偏硅酸等特征元素含量及地层、构造、岩浆岩等综合划定地热异常范围;
9.3.2 复合型热储，应以水温大于 25℃范围为基础，结合盖层地温梯度、地层、断裂构造、岩浆岩、水化学特征离子组分等综合划定地热异常范围;
9.3.3 层状热储，广泛分布，没有明显的地质边界，应以盖层地温梯度不小于 3℃/100m 范围为基础，结合热储温度、构造界线和调查区边界等划定地热异常范围。
9.4 图件绘制
9.4.1 利用收集资料及调查点调查情况，测制 1～2 条地热地质剖面图;
9.4.2 利用调查数据绘制地热资源分布图、新生界地温梯度等值线图及热储中部温度等值线图;
9.4.3 利用开发利用现状调查数据绘制地热开发利用现状图;
9.4.4 利用地热流体分析样品分析结果，绘制地热流体水化学图;
9.4.5 利用统测数据绘制地热水水位流场图。
10 调查总结编制要求
地热地质调查总结是地热资源勘查评价过程中的阶段性总结，应包括以下内容：
a) 简述项目来源、目标任务、工作周期、工作范围及工作精度等项目概况;
b) 简述工作内容、工作方法及完成工作量，并进行工作质量评述;
c) 简述地形地貌、水文及社会经济概况，阐述区域地层、构造及岩浆岩特征。
d) 带状热储主要论述控制和影响地热资源的断裂构造的形态、规模、产状、力学性质及其组合关系。层状热储和复合型热储主要论述盖层岩性、厚度、地温场平面分布特征、垂向分布特征等;
e) 论述工作区主要热储类型、地热地质条件与热储赋存特征，包括热储富水性、回灌能力及压力场特征，初步圈定地热异常区，构建地热地质成因(概念)模型，分析研究地热资源的形成机制;
f) 说明区内地热资源开发利用情况，梳理存在的主要问题，并对开发利用前景进行初步评价;
g) 总结调查取得的主要成果，分析调查存在的问题与不足，并提出下一步工作建议。
DB 13/T 6238—2025
A
A
附 录 A
(资料性)
野外调查路线表
项目名称：
路线统一编号
路线野外编号
路线起(经)止地点
路线长度(km)
调查起止日期
参加调查人员
野外照片数及编号
调查点数量(个)
地质(地貌)
调查点
机(民)井调查点
地热井调查点
泉点调查点
热异常点调查点
其他
路线小结
路线(位置)示意图
调查人： 记录人： 检查人： 调查日期：
7
DB 13/T 6238—2025
B
B
附 录 B
(资料性)
地质(地貌)点调查记录表
项目名称：
统一编号
野外编号
地理位置
县 乡(镇) 村 方向 米
地面高程(m)
图 幅 号
地理坐标
X
Y
经度
纬度
调查日期
天气/气温(℃)
调查点类型
(如：地质点、构造点、地貌点等)
内容描述：
素描图或剖面图
平面位置图
照片编号
沿途描述：
调查人： 记录人： 检查人： 调查日期：
8
DB 13/T 6238—2025
C
C
附 录 C
(资料性)
机(民)井调查记录表
项目名称：
统一编号
野外编号
地面高程(m)
X
Y
经度
纬度
地理位置
县 乡(镇) 村 方向 米
深度(m)
厚度(m)
成井结构
地层简述
井台高度(m)
井深(m)
水位埋深
静(m)
泵室管直径
(mm)
动(m)
井壁管直径
水位标高(m)
井管材质
井类型
成井时间
含水层特征
取水层位
地下水类型
含水层岩性
涌水量(m³/h)
汲水设备
主要用途
水体特征
水温(℃)
气温(℃)
色
味
嗅
透明度
TDS
井口测温或垂向测温情况：
平面位置图：
备注：
调查人： 记录人： 检查人： 调查日期：
9
DB 13/T 6238—2025
D
D
附 录 D
(资料性)
地热井调查记录表
项目名称：
统一编号
野外编号
地理位置
井类型
直井o 定向井o
井口坐标
X: Y:
井底/利用段中点坐标
X: Y:
钻遇地层时代
埋深(m)
成井结构1 ∶
地层简述
钻井单位
权属单位
成井时间
热储类型
钻探深度(m)
井深/垂深
(m)
利用热储层
热储厚度(m)
泵室深度
(m)
滤水管内径
(mm)
成井段
(m)
井口水温(℃)
成井水位(m)
成井涌水量(m3/h)
现状水位(m)
现状涌水量(m3/h)
矿化度(g/L)
水化学类型
开始利用时间
开发利用方式
是否位于矿权内
地热井类型
矿山名称
井(孔)位置示意图
备注
调查人： 记录人： 检查人： 调查日期：
10
DB 13/T 6238—2025
E
E
附 录 E
(资料性)
泉点调查表
项目名称：
统一编号
野外编号
泉点名称
泉点类型
地理位置
县 乡(镇) 村 方向 米
地理坐标
X
Y
经度
纬度
泉流量(m3/h)
水温(℃)
压力(Pa)
调查日期
天气/气温(℃)
素描图或剖面图
平面位置图
照片编号
周边地貌、地层描述：
开采利用历史及现状：
备注：
调查人： 记录人： 检查人： 调查日期：
F
F
11
DB 13/T 6238—2025
附 录 F
(资料性)
地表热异常点(河、溪、渠)调查记录表
项目名称：
统一编号
野外编号
地面高程(m)
地理位置
图 幅 号
天气
气温(℃)
地理坐标
X
Y
经度
纬度
河床岩性及层位：
河宽
m
河床坡降
水深
m
水源方向及流向何处
测量方法
水位标高(m)
物理性质
水温
℃
当时实测
色
嗅
河水用途
味
透明度
素描图或剖面图
平面位置图
照片编号：
备注：
调查人： 记录人： 检查人： 调查日期：
12
DB 13/T 6238—2025
G
G
附 录 G
(资料性)
垂向测温记录表
项目名称：
统一编号
野外编号
图幅名称
图幅编号
地理位置
河北省(市) 县(市、区) 镇(乡) 村 方向 米
井点类型
□钻孔 □机井 □大口井 □压水井
经纬度
经度： 纬度：
坐标
X: Y:
地面高程(m)
野外照片编号
调查日期
年 月 日
气温(℃)
成井深度(m)
取水段(m-m)
取水用途
水位埋深(m)
恒温带深度(m)
地温梯度(℃/100m)
井壁结构
□钢管 □铸铁管 □水泥管 □塑料管 □石砌 □砖砌
深度(m)
温度(℃)
深度(m)
温度(℃)
深度(m)
温度(℃)
地温变化曲线：
平面示意图
测量人
记录人
审核人
调查人： 记录人： 检查人： 调查日期：
13
DB 13/T 6238—2025
H
H
附 录 H
(资料性)
地热井开发利用现状调查表
项目名称：
统一编号
野外编号
地理位置
河北省(市) 县(市、区) 镇(乡) 村 方向 米
基本情况
地热井类型
o在用开采井 o在用回灌井 o关停井 o毁封井
井深(m)
利用段深度(m-m)
成井时间
利用段井径(mm)
地热井开采利用情况
开始利用时间
年 月
开采量(m3/h)
回灌量(m3/h)
出水水温(℃)
回灌水温(℃)
利用用途
服务对象
服务规模
矿权情况
所在矿业权名称
矿业权面积
批准生产规模(万 m3/年)
矿业权人
批准利用形式
矿业权有效期限
矿矿业权内地热井情
况
开采井(眼)
回灌井(眼)
其他情况
是否封停
o是 o否
封停时间
封停原因
照片编号
采灌布局图
说明地热井所在采灌系统内地热井布局，标明地热井之间的距离。
备注
调查人： 记录人： 检查人： 调查日期：
14
DB 13/T 6238—2025
I
附 录 I
(资料性)
温泉点开发利用现状调查表
项目名称：
统一编号
野外编号
温泉名称
地理位置
市 县(市、区) 乡(镇) 村 方向 米
泉口坐标
X: Y : Z:
自流量
m3/h
泉口压力
Mpa
水温
℃
开始利用时间
年 月
年用水量
m3
利用方式
单一利用
梯级利用
服务规模
供暖面积(m2)
(m3/a)
开 采 用 量
供暖
泳池体积(m3)
游泳
洗浴(人次/
年)
洗浴
其他
其他
经济效益与环境问题
现场照片
备注
调查人： 记录人： 检查人： 调查日期：
15
DB 13/T 6238—2025
参 考 文 献
[1] 全国地热资源现状评价与区划技术要求;
[2] GB/T 13727 天然矿泉水资源地质勘查规范;
[3] GB/T 50027 供水水文地质勘查规范;
[4] NB/T 10097 地热能术语;
[5] DZ/T 0475 区域地质调查规范(1:50000);
[6] DZ/T 0282 水文地质调查规范(1:50000);
[7] DD2021-01 覆盖区区域地质调查技术要求(1 ∶50000);
[8] DD2015-02 活动断层与区域地壳稳定性调查评价规范(1 ∶50000、1 ∶250000)。
