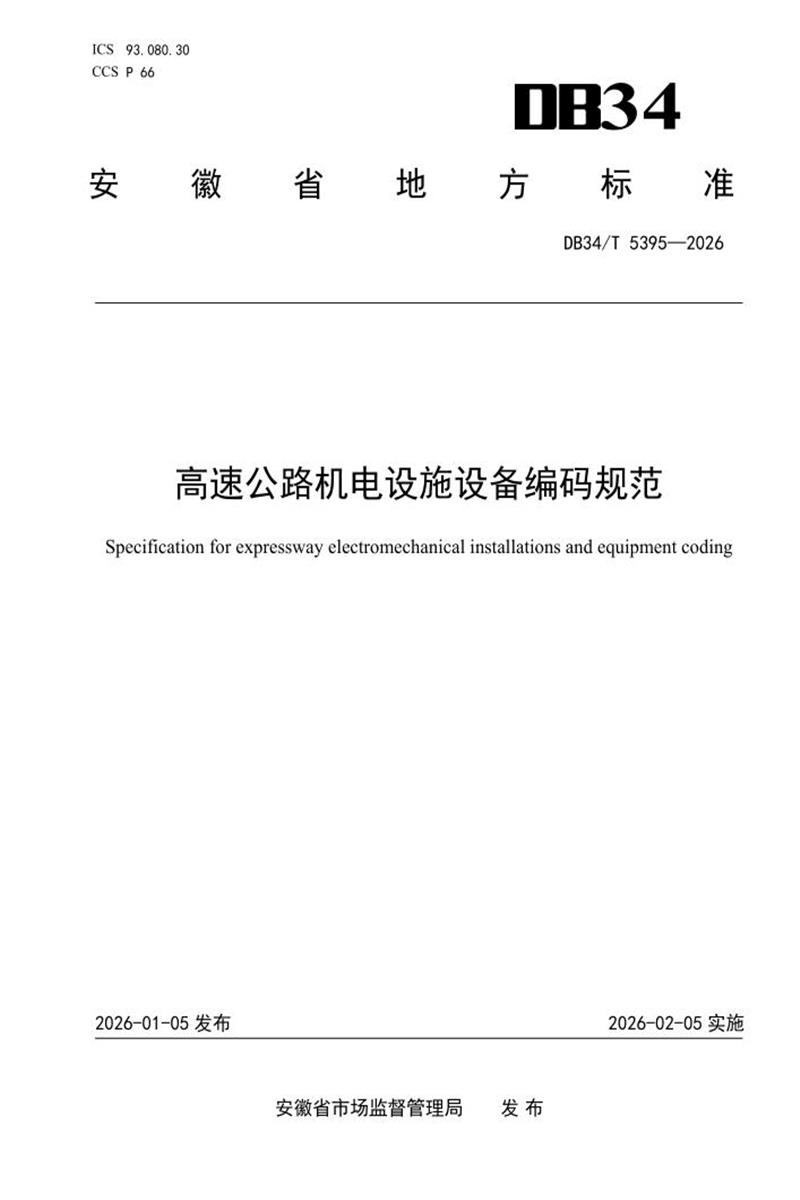

DB34/T 5395-2026 高速公路机电设施设备编码规范

　　ICS 93.080.30 CCS P 66

　　34

　　安 徽 省 地 方 标 准

　　DB34/T 5395—2026

　　高速公路机电设施设备编码规范

　　Specification for expressway electromechanical installations and equipment coding

　　2026-01-05 发布 2026-02-05 实施

　　安徽省市场监督管理局 发 布

　　DB34/T 5395—2026

　　目 次

　　DB34/T 5395—2026

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由安徽省交通运输厅提出并归口。

　　本文件起草单位：安徽省交通控股集团有限公司、安徽皖通高速公路股份有限公司、安徽交控工程集团有限公司、安徽省交通规划设计研究总院股份有限公司、安徽交控信息产业有限公司。

　　本文件主要起草人：钱堃、王权鑫、焦阳、蔡权慧、陈帮传、赵加信、汪斌、陈浩、詹小川、王先辉、邵俊凯、葛垒、高向、罗东伟、李诚、韦峰、吴斌、王小中、程辉、朱庆宇。

　　高速公路机电设施设备编码规范

　　1 范围

　　本文件确立了高速公路机电设施设备的信息编码原则，并规定了高速公路机电设施设备信息元数据、系统信息分类及编码规则、设施设备信息分类及编码规则、设施设备安装位置信息分类及编码规则、编码管理与维护。

　　本文件适用于高速公路机电设施设备的编码，其他公路机电设施设备编码可参照执行。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 7027 信息分类和编码的基本原则与方法

　　GB/T 10113 分类与编码通用术语

　　JTG/T D70/2-01 公路隧道照明设计细则

　　JTG D70/2 公路隧道设计规范 第二册 交通工程与附属设施

　　JTG 6310 收费公路联网收费技术标准

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3.1

　　机电设施设备 electromechanical installations and equipment

　　在高速公路运营管理中为实现监控、收费、通信、供配电及隧道机电等功能而安装使用的电子与机械设备的总称。包括但不限于监控系统、收费系统、通信系统、供配电系统、隧道机电系统等各类装置、设备及其组件。

　　3.2

　　信息分类 information classification

　　根据信息内容的属性或特征,将信息按一定的原则和方法进行区分和归类,并建立起一定的分类体系和排列顺序。

　　[来源：GB/T 7027-2002，4.1] 3.3

　　编码 coding

　　给事物或概念赋予代码的过程。

　　[来源：GB/T 10113-2003，2.2.1]

　　4 编码原则

　　4.1 科学性

　　机电设施设备分类编码和属性编码应选择机电设备固有的本质特征为编码的基础。

　　4.2 唯一性

　　在同种类型的机电设施设备编码中，每一个编码对象应有且仅有一个代码。

　　4.3 规范性

　　在一个机电设施设备编码体系中，每种编码的类型、结构和编写格式应符合 GB/T 7027 的要求。机电设施设备应选择符合国家标准或行业普遍认同的名称进行命名。

　　4.4 可扩充性

　　机电设施设备编码应预留适当的后备容量，以适应不断扩充的需要。

　　4.5 综合实用性

　　机电设施设备编码应从系统工程角度出发，适应机电设施设备信息管理与应用的实际需求，以及相关应用领域。

　　5 信息元数据

　　机电设施设备的信息应按照表1 和表2 规定的元数据进行描述。

　　表1 机电设施设备基础信息元数据

　　表2 机电设施设备安装信息元数据

　　6 系统信息分类及编码规则

　　6.1 系统信息分类

　　系统信息分类包含监控系统、收费系统、通信系统、供配电系统、隧道机电系统。

　　6.2 系统信息编码规则

　　机电设施设备所属系统编码由 3 位编码组成，包括 2 位固定字母(XT)系统分类标识、1 位系统分类编码。编码规则如图1 所示，编码按表3 执行，增加新的分类时，按照图1 中的规则在表3 中顺序增加。

　　XX X

　　系统分类编码：为 1～9 数字，9 代表其他系统

　　示例：监控系统分类编码为 XT1，收费系统分类编码为 XT2 等。

　　图1 机电设施设备系统分类编码规则

　　表3 高速公路机电设施设备系统分类及编码

　　7 设施设备信息分类及编码规则

　　7.1 设施设备信息分类

　　设施设备信息分类包括设备名称、设备组件、可结构化的属性信息、非结构化核心参数等。

　　7.2 设施设备信息编码规则

　　7.2.1 机电设施设备名称编码由 5 位编码组成，包括 2 位固定字母(SB)设备名称标识、3 位设备名称编码，编码规则如图 2 所示。

　　XX XXX

　　设备名称编码：为 001～999 数字

　　示例：服务器编码为 SB001，大屏幕显示系统编码为 SB002。

　　图2 机电设施设备名称编码规则

　　7.2.2 机电设施设备组件编码由 4 位编码组成，包括 2 位固定字母(ZJ)设备组件标识、2 位设备组件编码，编码规则如图 3 所示。

　　XX XX

　　设备组件编码：为 01～99 数字

　　示例：服务器组件 CPU 的编码为 SB001ZJ01，服务器组件的电源编码为 SB001ZJ02。

　　图3 机电设施设备组件编码规则

　　7.2.3 机电设施设备属性信息编码由 5 位编码组成，包括 2 位固定字母(SX)属性信息标识、2 位属性名称编码、1 位属性值编码，编码规则如图 4 所示。

　　XX XX X

　　属性值编码：为 a～z 英文字母，z 代表其他属性值

　　属性名称编码：为 01～99 数字

　　属性信息标识：固定字母 SX

　　示例：如服务 器设 备类型 和接 口类型 ，设 备类型 属性 值为物 理机 ，接口 类型 属性值 为 sata，编 码 为

　　SB001SX01aSX02a。

　　图4 机电设施设备属性信息编码规则

　　7.2.4 机电设施设备核心参数编码由 4 位编码组成，包括 2 位固定字母(HC)核心参数信息标识、2位核心参数信息编码，编码规则如图 5 所示。

　　XX XX

　　核心参数编码，为 01～99 数字

　　示例：大屏幕显示系统核心参数，含点间距和尺寸两个核心参数，编码为 SB002HC01HC02。

　　图5 机电设施设备核心参数信息编码规则

　　7.2.5 设备名称编码、属性编码和核心参数编码应按附录 A 的要求执行。增加新的设备名称编码、属性名称编码、属性值编码和核心参数时，按照图 2～图 5 中的规则在附录 A 中顺序增加。

　　7.2.6 设备名称应引用《高速公路监控技术要求》、《高速公路通信技术要求》、JTG/T D70/2-01、 JTG D70/2、JTG 6310 的规范用语，若所采用设备以上标准规范未能引用，宜引用交通运输行业习惯用语以及相关领域正式用语。

　　8 设施设备安装位置信息分类及编码规则

　　8.1 安装位置信息分类

　　机电设施设备安装位置按照三级进行分类：

　　a) 安装一级位置为管理处(中心或分中心)、养护工区、收费站、服务区、道路干线、互通、桥梁及其他位置等;

　　b) 安装二级位置为综合楼、机房、财务室、园区、收费车道、收费广场、入口匝道、出口匝道、干线枢纽、道路上行、道路下行、道路中分带及其他位置等;

　　c) 安装三级位置为设备机房、监控机房、通信机房、消防泵房、水泵房、配电房、发电机房、收费门架点、监控设备点及其他位置等。

　　8.2 安装位置类型编码规则

　　8.2.1 机电设施设备安装位置编码由 6 位组成，包括 2 位固定字母(AZ)安装位置标识，2 位安装一级位置编码、1 位二级位置编码和 1 位三级位置编码，编码规则如图 6 所示。

　　XX XX X X

　　安装三级位置编码：为 1～9 数字，9 代表其他位置

　　安装二级位置编码：为 1～9 数字，9 代表其他位置

　　安装一级位置编码：为 01～99 数字，99 代表其他位置

　　安装位置标识：固定字母 AZ

　　示例：管理处水泵房的编码为 AZ0114。

　　图6 机电设施设备安装位置编码规则

　　8.2.2 安装一级位置、安装二级位置、安装三级位置分类编码应按附录 B 的要求执行。增加新的安装一级位置、安装二级位置和安装三级位置分类时，按照图 6 中的规则在附录 B 中顺序增加。

　　9 编码管理与维护

　　9.1 编码申请与审批

　　应规范申请与审批流程，并设立专项部门负责设备编码的申请和审批工作。

　　9.2 编码更新与维护

　　9.2.1 应建立健全编码维护制度，明确责任人和操作流程。

　　9.2.2 当设备发生变动或新增时，应及时更新编码信息。

　　9.3 编码查询与验证

　　应提供编码查询和验证功能，方便用户对设备编码进行查询和验证。

　　9.4 编码安全和隐私保护

　　9.4.1 应制定并实施编码安全保密管理制度，对设备编码进行安全保密监督管理，确保编码的安全性和可靠性。

　　9.4.2 应采用数据加密、访问控制等机制，对设备编码的创建、访问、更新维护等进行管理。

　　A

　　A

　　附 录 A

　　(规范性)

　　机电设施设备关键基础信息及编码

　　A.1 概述

　　本附录给出的机电设施设备名称编码、属性编码和核心参数编码，当出现新的设备名称、属性属性和核心参数时，可分别按照顺序增加。

　　A.2 机电设施设备名称和组件信息及编码

　　表A.1 给出了机电设施设备名称和组件信息及编码。

　　表A.1 机电设施设备名称和组件信息及编码

　　A.3 机电设施设备属性和核心参数信息及编码

　　表A.2 给出了机电设施设备属性和核心参数信息及编码。

　　表A.2 机电设施设备属性和核心参数信息及编码

　　B

　　B

　　附 录 B

　　(规范性)

　　机电设施设备安装位置分类及编码

　　表B.1 给出了机电设施设备安装位置分类及编码。

　　表B.1 高速公路机电设施设备安装位置分类及编码

　　参 考 文 献

　　[1] GB/T 38905-2020 民用无人机系统型号命名

　　[2] GB 50116-2013 火灾自动报警设计规范

　　[3] JTG D80-2006 高速公路交通工程及沿线设施设计通用规范

　　[4] JT/T 1032-2016 雾天公路行车安全诱导装置

　　[5] YD/T 4716-2024 网络流量分析与检测响应产品技术规范

　　[6]《联网收费系统省域系统并网接人网络安全基本技术要求》 交科技函〔2019〕338号

　　[7]《高速公路监控技术要求》 交通运输部公告 2012年第3号

　　[8]《高速公路通信技术要求》 交通运输部公告 2012年第3号
