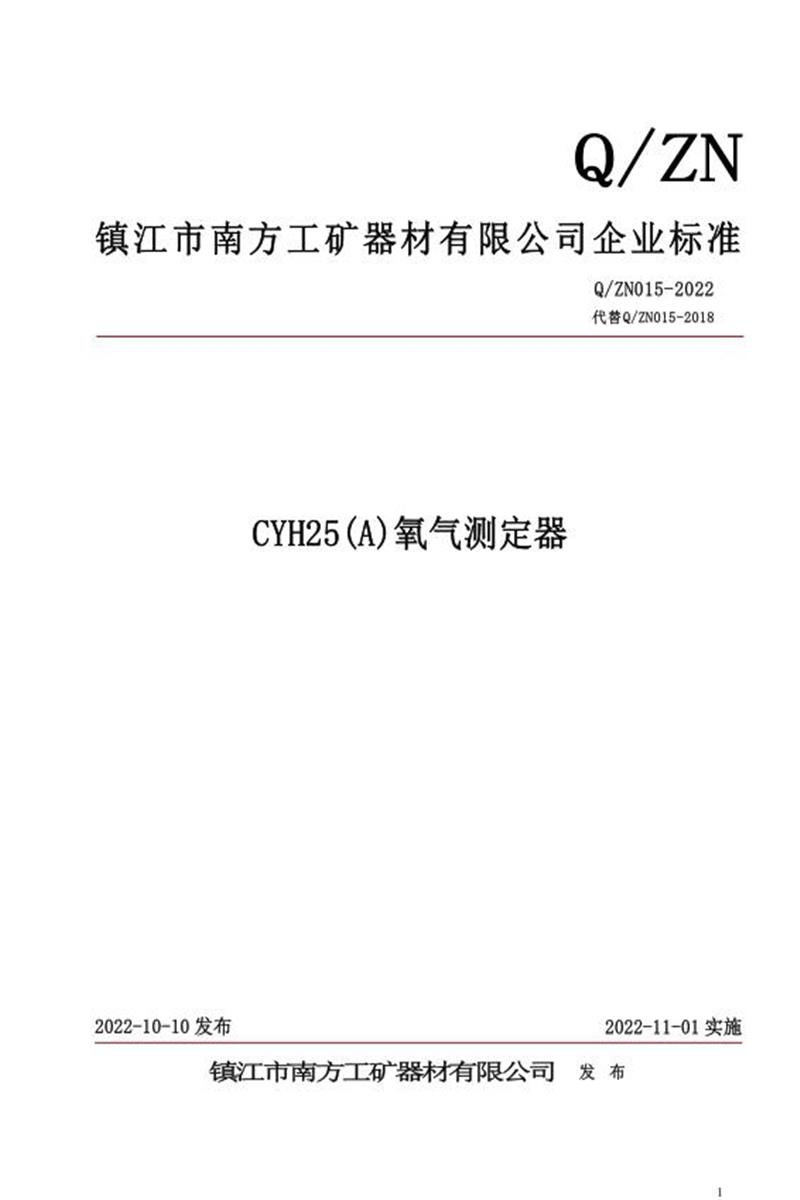

以下是镇江市南方工矿器材有限公司企业标准 Q/ZN015-2022《CYH25(A)氧气测定器》 的详细内容总结：
1. 标准基础信息
- 标准号：Q/ZN015-2022（替代Q/ZN015-2018）
- 产品名称：CYH25(A)氧气测定器
- 编写依据：
- GB/T 1.1-2020《标准化工作导则》
- 防爆性能：GB/T 3836.1-2021、GB/T 3836.4-2021
- 技术性能：MT/T 704-2008《煤矿用携带型电化学式氧气测定器》
- 主要变更：
- 提出与起草：镇江市南方工矿器材有限公司（主要起草人：黄翔峰、宫发荣）
2. 产品核心规格
- 型号含义：
C（测定器） Y（氧气） H（型号） 25（量程上限25%O₂） (A)（设计序号）
- 防爆类型：
- 物理参数：
- 外形尺寸：100mm × 56mm × 24mm
- 重量：300g
- 电源：
- 电池工作电压：DC 3.3V ~ 4.2V
- 电池类型：锰酸锂锂离子蓄电池（型号 GRD103450，3.7V/1.5Ah）
3. 技术要求
3.1 工作环境
- 温度：0~40℃（贮存温度：-40~60℃）
- 相对湿度：≤98%（25℃）
- 大气压力：80~116 kPa
- 风速：≤8 m/s
- 适用场所：含甲烷、煤尘的煤矿井下爆炸性环境
3.2 外观与结构
- 外壳材质：ABS工程塑料，有效起电面积<100cm²（配动物皮质皮套）
- 防护等级：IP54（防尘防水）
- 显示要求：数字显示分辨率≥0.1%O₂，可显示正/负值
- 功能要求：声光报警、开机自检、防粉尘/风速保护罩
3.3 性能指标
| 项目 |
要求 |
| 测量范围 |
0.0%~25.0%O₂ |
| 基本误差 |
0.0~5.0%O₂：±0.5%O₂；>5.0~25.0%O₂：±3%FS |
| 零点漂移 |
≤0.3%O₂（氧气浓度恒定） |
| 响应时间 |
≤35s |
| 报警点误差 |
设定值±0.3%O₂（出厂默认18.0%O₂） |
| 报警声级 |
≥75dB(A)（1m远处） |
| 报警光信号可见距离 |
20m（黑暗中） |
| 工作时间 |
≥10h（充电后，期间不欠压关机） |
| 工作稳定性 |
连续工作15天（每天10h），基本误差符合要求 |
3.4 电气安全
- 绝缘电阻：
- 常态：≥50MΩ（本安端子与外壳间）
- 湿热试验后：≥1.5MΩ
- 工频耐压：500V/1min（无击穿，漏电流≤5mA）
- 最高表面温度：≤150℃（正常/故障状态）
3.5 防爆设计
- 关键防爆措施：
- 电池双重保护（过充/过放/短路）+环氧树脂浇封（厚度≥1mm）
- 本安参数：U₀=4.3V，I₀=1.1A；工作电压3.7V，电流≤100mA
- 电气间隙与爬电距离：≥2mm（涂层下≥0.5mm）
- 印制电路板：板厚≥1.6mm，线宽≥0.25mm，线厚≥35μm
- 通过火花点燃试验、电池组试验、防爆跌落试验（1m高度）等
4. 试验方法
4.1 测试环境
- 温度：15~35℃，湿度：45~85%，气压：80~116kPa
4.2 核心试验项目
| 试验内容 |
方法简述 |
| 基本误差 |
通入5.0%、15.0%、21.0%、25.0%O₂标准气样（流量200ml/min），记录显示值偏差 |
| 响应时间 |
通入12.5%O₂气样，记录显示值达90%所需时间 |
| 风速影响 |
8m/s风速下，记录显示值漂移（≤±0.1%O₂） |
| 环境适应性 |
高低温（-40~60℃）、交变湿热（40℃/12天循环）、振动/冲击/跌落试验后检测性能 |
| 防爆专项试验 |
由指定机构按GB/T 3836系列标准执行（表面温度、火花点燃、电池安全等） |
5. 检验规则
- 出厂检验：逐台检验（表3中标注"●"和"O"项目，如外观、基本误差、报警功能等）
- 型式检验：
- 触发条件：新产品投产、结构重大变更、停产复产、五年周期等
- 抽样规则：GB/T 10111，基数≥30台，抽样≥3台
- 判定规则：1台项不合格→加倍复检；复检仍不合格→整批拒收
6. 标志、包装与贮存
- 产品标志：
- 外壳标"ExibIMb"和"MA"标志（符合AQ1043-2007）
- 铭牌含型号、防爆参数、电池规格、出厂编号等
- 包装要求：
- 防雨/防潮/防震复合包装
- 内含合格证、说明书（GB/T 9969-2008）、装箱单
- 运输与贮存：
- 运输：适应公路/铁路/水路/航空
- 贮存：通风库房，温度5~40℃，远离油类/腐蚀物
关键标准引用文件
- 安全防爆：GB/T 3836.1/4-2021
- 环境试验：GB/T 2423系列（温度/湿度/振动/冲击等）
- 煤矿标准：MT/T 704-2008、MT 209/210-1990、AQ 1043-2007
- 通用规范：GB/T 191（包装标志）、GB/T 4208（防护等级）
总结：该标准全面规定了 CYH25(A)氧气测定器 的技术要求、试验方法及质量管控流程，重点强调其在煤矿爆炸环境中的 本质安全设计（如电池浇封、本安电路）、高精度测量（±0.5%O₂误差）及 严苛环境适应性（-40~60℃/IP54），确保设备在井下安全可靠运行。
