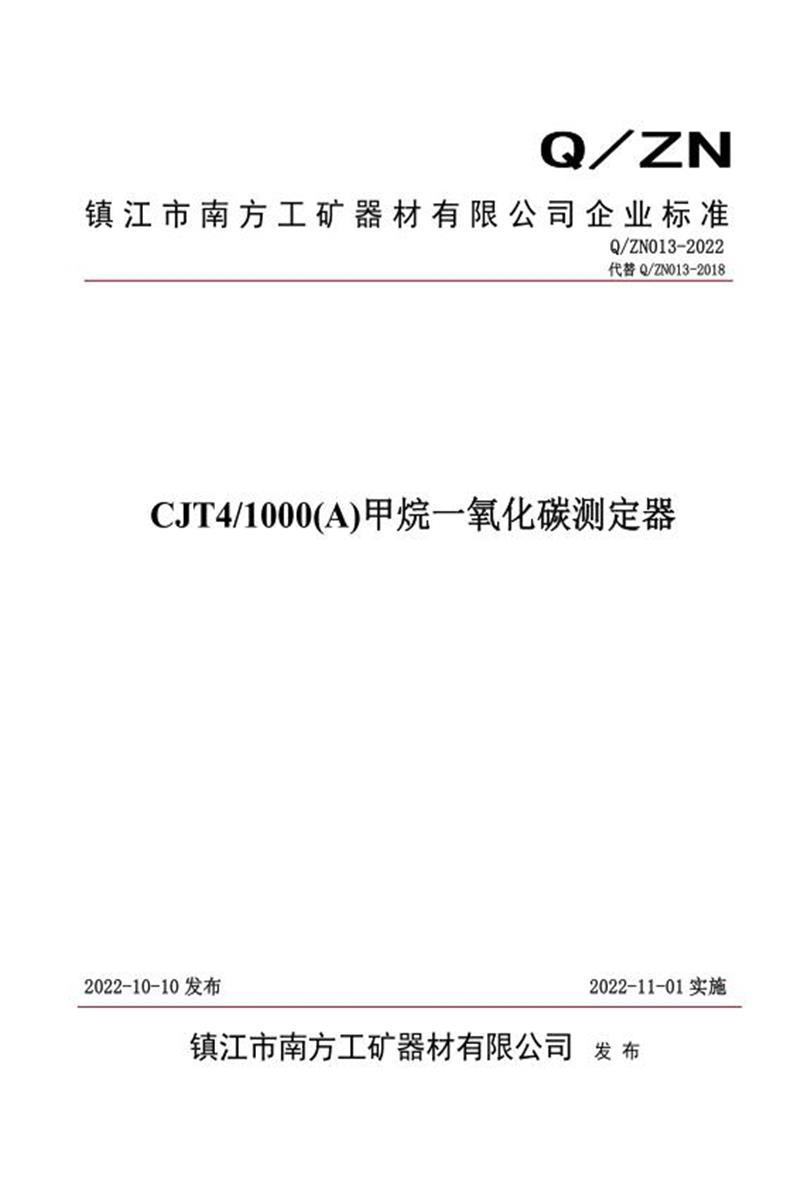

以下是《CJT4/1000(A)甲烷一氧化碳测定器》企业标准（Q/ZN013-2022）的详细内容总结：
一、产品基本信息
- 型号：CJT4/1000(A)
- 防爆型式：矿用本安兼隔爆型（防爆标志：Ex db ib I Mb）
- 外形尺寸：100mm × 56mm × 24mm
- 重量：300g
- 电池规格：
- 型号：PL123450/3.7V/1500mAh防爆锰酸锂聚合物电池
- 工作电压范围：DC 3.3V～4.2V
- 保护功能：双重过充/过放保护、短路保护
- 封装要求：环氧树脂浇封（厚度≥1mm）置于独立电池盒
二、核心技术要求
1. 环境适应性
- 工作环境：
- 温度：0℃～40℃
- 湿度：≤98% (25℃)
- 气压：80kPa～116kPa
- 风速：≤8m/s
- 适用场所：甲烷爆炸性危险的煤矿井下
- 贮存温度：-40℃～+60℃
2. 测量性能
| 参数 |
甲烷（CH₄） |
一氧化碳（CO） |
| 测量范围 |
0.00%～4.00% CH₄ |
0～1000×10⁻⁶（ppm） |
| 分辨率 |
0.01% CH₄ |
1×10⁻⁶ CO |
| 基本误差 |
分段误差（表1）： |
分段误差（表2）： |
| |
- 0.00-1.00%：±0.10% |
- 0-20ppm：±2ppm |
| |
- 1.00-3.00%：真值±10% |
- >20-100ppm：±4ppm |
| |
- 3.00-4.00%：±0.30% |
- >100-500ppm：±5.0% |
| 响应时间 |
≤20s |
≤45s |
| 零点漂移 |
≤0.03% CH₄（1h内） |
≤4ppm（1h内） |
3. 功能要求
- 报警功能：
- 甲烷报警点：0.50%～4.00%可调（默认1.00%），误差±0.05%
- CO报警点：任意可调（默认24ppm），误差±1ppm
- 声报警：≥75dB(A)（1m处）
- 光报警：20m外可见
- 电源管理：
- 电压显示、欠压提示及自动关机
- 充电状态指示及充满自动关断
- 超限保护：甲烷超量程时自动锁定显示值以保护传感器
- 采样方式：自然扩散式
三、安全与可靠性
1. 防爆设计（符合GB/T 3836系列标准）
- 防爆结构：
- 外壳材质：ABS工程塑料（有效起电面积<100cm²）
- 防护等级：IP54（GB/T 4208-2017）
- 电气间隙/爬电距离：≥2mm（涂层下≥0.5mm）
- 本安参数：
- 最高电压（Uo）：4.3V
- 最大电流（Io）：1.1A
- 表面温度：≤150℃（正常/故障状态）
- 关键试验：火花点燃、电池组安全、浇封机械压力、防爆跌落等
2. 电气安全
- 绝缘电阻：
- 耐压性能：
- 工频耐压500V/1min（漏电流≤5mA）
- 介电强度500V/50Hz/1min
3. 环境耐受性
- 振动/冲击/跌落：符合GB/T 2423.5/7/10标准，试验后功能正常
- 交变湿热：40℃±2℃、12天循环（GB/T 2423.4），试验后误差达标
- 运输试验：4Hz/30m/s²振动2h（MT 209），外观及性能无异常
四、试验与检验规则
1. 测试方法
- 基本误差：通标准气样（表3），重复4次取后3次均值
- 响应时间：通入50%量程气样，记录显示值达90%所需时间
- 位置影响：偏离45°旋转，记录最大附加误差（CH₄：±0.03%，CO：±1ppm）
- 风速影响：8m/s风速下，CH₄漂移≤±0.10%，CO≤±2ppm
2. 检验分类
| 检验类型 |
项目数 |
关键内容 |
| 出厂检验 |
全项目 |
外观、功能、基本误差、报警、绝缘电阻等 |
| 型式检验 |
30项 |
含环境试验、防爆测试、寿命试验（每5年1次） |
3. 抽样规则
- 抽样标准：GB/T 2829-2002（DL=1，RQL=30）
- 判定规则：3台样本中1台不合格则加倍复检；复检不合格则判批不合格
五、标识与包装
- 产品标志：
- 外壳标“Ex db ib I Mb”和“MA”安全标志
- 铭牌含型号、防爆参数、安全编号、厂名、出厂日期等
- 包装要求：
- 防雨防潮防震复合包装
- 内含合格证、说明书（GB/T 9969-2008）、装箱单
- 储运条件：
- 运输：适用公路/铁路/水路/航空
- 贮存：通风、无有害气体的库房
六、引用标准清单
- 基础标准：GB/T 1.1-2020（文件结构）
- 防爆标准：GB/T 3836.1/2/4-2021
- 性能标准：AQ 6207-2007（甲烷）、MT/T 703-2008（CO）
- 环境试验：GB/T 2423系列（温度/湿热/振动/冲击）
- 安全认证：AQ 1043-2007（矿用标识）
附：关键性能表
| 试验项目 |
甲烷（CH₄）要求 |
一氧化碳（CO）要求 |
| 基本误差 |
分段误差（表1） |
分段误差（表2） |
| 响应时间 |
≤20s |
≤45s |
| 报警误差 |
±0.05% |
±1ppm |
| 风速影响漂移 |
≤±0.10% |
≤±2ppm |
此标准全面覆盖产品设计、生产、测试及认证要求，确保测定器在煤矿环境中安全可靠运行。
