《水平井井眼清洁定量化监测与评价指南》主要内容总结

一、标准概述

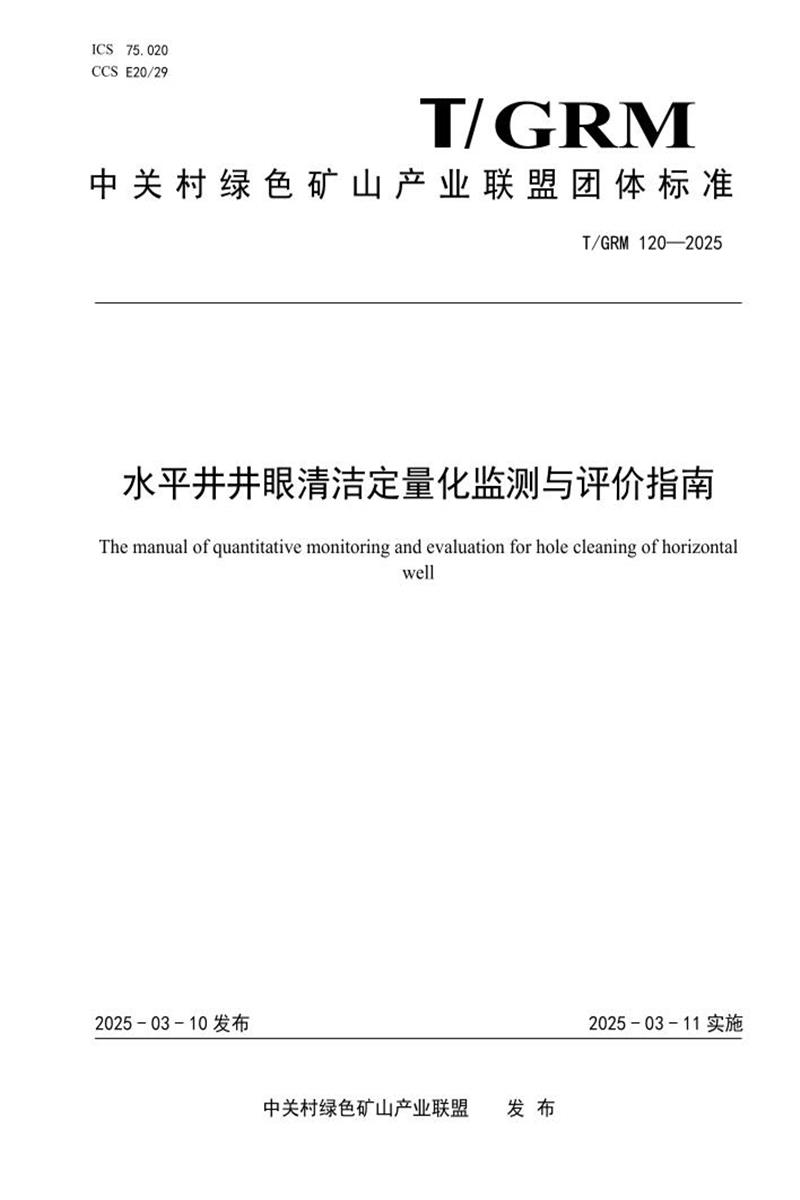

T/GRM 120-2025《水平井井眼清洁定量化监测与评价指南》是由中关村绿色矿山产业联盟发布的团体标准，由中国石油集团工程技术研究院有限公司等单位起草，首次发布于2025年。该标准规定了水平井井眼清洁定量化监测与评价的技术要求和方法。

二、适用范围

本文件适用于水平井井眼清洁的定量化监测与评价工作，包括岩屑返出量监测装置的使用、井眼清洁评价方法以及相关记录文件管理等。

三、核心术语定义

标准明确定义了8个关键术语：

1. ​​井眼清洁定量化监测与评价​​：通过岩屑返出率、摩阻扭矩、掉块、元素和脆性指数实时监测，综合评价井眼清洁和井壁稳定状态
2. ​​岩屑返出量监测装置​​：安装在振动筛处测量返出岩屑重量的装置
3. ​​理论返出岩屑体积​​：通过计算得到的钻头破碎岩石所产生岩屑的体积
4. ​​岩屑返出率​​：实际返出岩屑体积占理论返出岩屑体积的百分比
5. ​​整米/立柱/累计岩屑返出率​​：不同时间/空间尺度下的返出率计算方式
6. ​​掉块​​：钻井过程中因各种原因破碎剥落的井壁岩石

四、岩屑返出量监测技术要求

1. 监测装置规范

• 装置组成：架体、电器控制系统、翻转机构和称重机构
• 技术要求：
  • 尺寸应与现场振动筛匹配
  • 供电电源为直流24V±1V
  • 供气气源为0.4-0.8MPa不间断空气源
  • 工作环境温度-20℃～60℃
  • 水平放置要求
  • 具备定时/定量翻转倾倒功能，称重分辨率10g

2. 监测规程

1. 根据工况确定设备数量尺寸并安装调试
2. 岩屑流经振动筛时质量传感器进行监测
3. 达到预设条件后自动倾倒岩屑并清零
4. 数据按固定频率发送到处理系统存储

五、井眼清洁监测与评价方法

1. 监测内容

1. ​​岩屑返出率监测​​：通过岩屑返出重量、环境校正计算
2. ​​摩阻扭矩监测​​：对比录井监测值与理论计算值
3. ​​掉块监测​​：按角状、板状和碎片状分类记录
4. ​​脆性指数监测​​：基于元素含量变化计算矿物脆性指数

2. 评价流程

当发现参数异常时，需填写岩屑返出监测异常预报表。

六、记录文件要求

1. ​​基础记录表​​：

   • 岩石掉块监测记录表（附录B）
   • 岩屑脆性指数监测记录表（附录C）
   • 异常预报记录表（附录D）

2. ​​成果文件​​：

   • 水平井井眼清洁定量化监测与评价报告（附录E）
   • 水平井井眼清洁定量化监测与评价成果表（附录F）

七、QHSE及应急管理

1. 执行标准：Q/SY 160、SY/T 5225、SY/T 5974
2. 安全要求：
   • 穿戴劳保防护用品
   • 制定应急预案
   • 装置定期安全评估
   • 岩屑不落地处理

八、附录内容

1. 岩屑返出率计算方法（附录A）

• 理论岩屑体积计算公式
• 实际岩屑体积计算（考虑钻井液吸附影响和细碎岩屑校正）

2. 记录表格模板

• 岩石掉块监测记录表
• 岩屑脆性指数监测记录表
• 异常预报记录表
• 监测与评价成果记录表

3. 报告编写指南

包含概况、监测内容、结论与建议三大部分的结构要求。

本标准通过规范化的监测装置、评价方法和记录体系，为水平井井眼清洁状态提供了科学、定量的评估框架，有助于提高钻井安全和效率。
