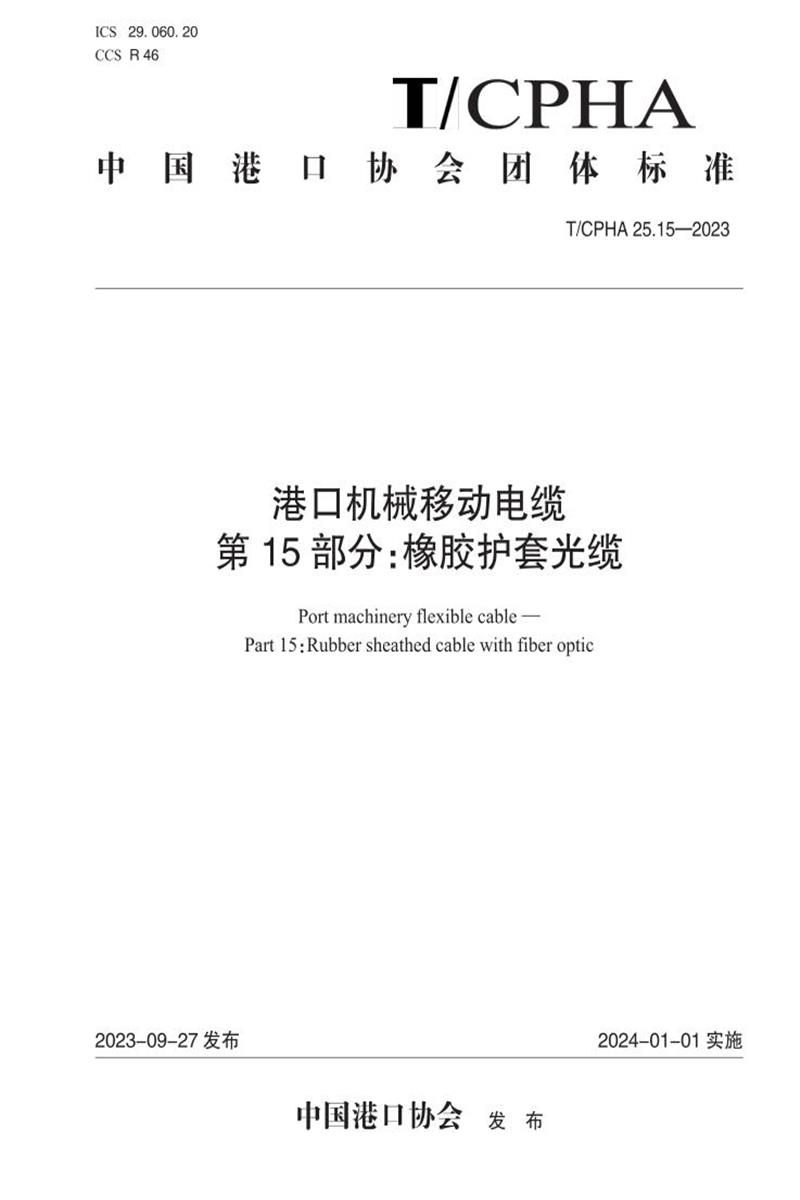

《港口机械移动电缆 第15部分：橡胶护套光缆》（T/CPHA 25.15-2023）主要内容总结
1. 范围
本文件规定了港口机械用橡胶护套光缆的结构、标记、型号、规格参数、技术要求、试验方法、检验规则及标志包装等要求，适用于港口机械移动场景下的橡胶护套光缆生产、检验和使用。
2. 规范性引用文件
引用GB/T、IEC等20余项标准，包括光纤特性（如GB/T 9771.1、GB/T 12357.1）、试验方法（如GB/T 7424.2）及港口电缆通用规范（T/CPHA 25.1）等。
3. 结构与型号
- 结构：光缆由光纤单元、中心加强件、内护套（橡胶）、加强层（编织结构）和外护套（橡胶）组成（见图1）。
- 型号：
GJGLFBF（橡胶内护套编织加强橡胶外护套光缆），阻燃型号按GB/T 19666追加标记。
4. 规格与参数
- 芯数规格：支持单模（E9/125）和多模（G50/125、G62.5/125），芯数6~24芯。
- 尺寸：光纤管外径2.0mm，内/外护套厚度1.4/3.0mm，光缆外径14.0~17.1mm。
5. 技术要求
- 光纤：
- 涂覆层需全色谱标识（表3），色标不褪色。
- 尺寸参数（模场直径、包层直径等）符合表4要求。
- 传输特性：单模衰减/色散符合GB/T 9771.1，多模符合GB/T 12357.1。
- 缆芯：绞层色标按顺时针递增，套管颜色与表3一致。
- 护套：
- 材料为5GM3橡胶，需通过老化、低温（-40℃）、盐雾、耐酸碱等测试。
- 厚度公差符合T/CPHA 25.1规定。
- 成品光缆性能：
- 机械性能：拉伸力（长期600N/短暂1500N）、压扁力（长期300N/短暂1000N）、反复弯曲（静态10D/动态20D）。
- 环境性能：工作温度-40℃~+60℃，附加衰减≤0.10dB/km；通过滴流、渗水试验。
- 阻燃性：符合T/CPHA 25.1单根垂直燃烧要求。
6. 试验方法
- 光纤：尺寸（GB/T 15972.20）、衰减（GB/T 15972.40）、色散（GB/T 15972.42）等。
- 护套：机械性能（拉力、老化）、低温试验、厚度测量等。
- 成品光缆：拉伸/压扁（GB/T 7424.2）、温度循环、阻燃试验等。
7. 检验规则
- 检验类型：分型式检验（全项目）、出厂检验（例行+抽样）。
- 关键检验项：光纤衰减、护套厚度、机械性能、阻燃性等（详见表7）。
8. 标志、包装与贮存
- 标志：光缆表面需标型号、规格、制造商等，耐擦性符合T/CPHA 25.1。
- 包装：防潮、防机械损伤，运输中避免高温、腐蚀。
- 贮存：干燥通风，避免阳光直射。
9. 其他
- 专利声明：文件可能涉及专利，发布机构不承担识别责任。
- 标准化目标：统一港口机械光缆标准，提升设备匹配性及维护效率。
注：本文件为T/CPHA 25系列第15部分，与前述14部分共同覆盖拖令电缆、卷盘电缆、复合电缆等港口机械用电缆类型。
