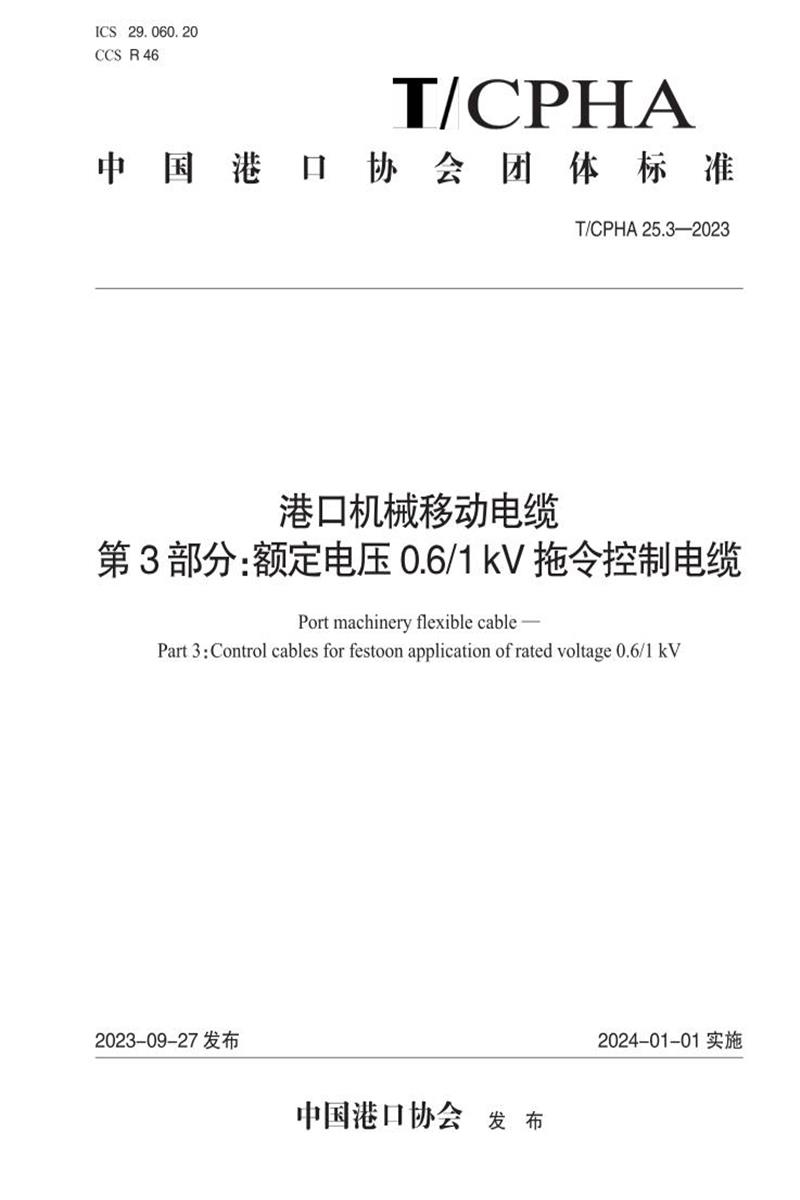

以下是T/CPHA 25.3-2023《港口机械移动电缆 第3部分：额定电压0.6/1 kV拖令控制电缆》的详细内容总结：
1. 范围与目的
- 适用范围：规范港口机械用额定电压0.6/1 kV拖令控制电缆的结构、性能及检验要求，适用于生产、检验和使用场景。
- 目标：提升电缆与港口机械设备的匹配性，确保电缆在拖令系统中的可靠性和耐久性。
2. 结构分类
- 两种护套类型：
- 橡胶护套电缆（型号GJTKEF）：外护套采用5GM3橡胶材料，厚度3.2~4.4 mm。
- 热塑性弹性体护套电缆（型号GJTKEU）：外护套采用U类热塑性弹性体，厚度1.2~1.8 mm。
- 结构示意图：
3. 关键参数
- 导体规格：芯数从4芯至36芯，截面积1.5 mm²或2.5 mm²。
- 绝缘厚度：统一为0.5 mm，材料为乙丙橡胶（EPR）。
- 外形尺寸：根据护套类型和芯数不同，直径范围9.5~32.3 mm（详见文档表2、表3）。
4. 技术要求
4.1 导体
- 符合T/CPHA 25.1标准，表面可包覆隔离层，直流电阻需达标。
4.2 绝缘
- 材料性能：需通过老化前拉力、热延伸、耐臭氧等试验。
- 电阻常数：≥3.67 MΩ·km（20℃）。
4.3 外护套
- 机械性能：包括抗撕裂（≥8 N/mm）、耐油、人工气候老化（1008 h后拉力变化率±30%）。
- 环境耐受：通过盐雾、耐酸碱（10%浓度）、低温（-40℃）试验。
4.4 成品电缆
- 电气性能：交流耐压试验3.5 kV/5 min不击穿。
- 机械性能：
- 拖链试验：20万次循环后无开裂。
- 弯曲半径：≥6倍电缆直径。
- 阻燃性：单根垂直燃烧或成束燃烧试验（按GB/T 19666）。
5. 试验与检验
- 型式检验：涵盖全部性能（如拖链、阻燃、环境试验）。
- 出厂检验：重点检测导体电阻、绝缘厚度、交流耐压等（表4详细列出）。
- 抽样规则：按批次抽样，不合格需全检。
6. 标志与包装
- 标志要求：电缆表面需清晰标注型号、电压等级、制造商等信息。
- 包装：成卷或成盘运输，避免机械损伤，贮存于干燥环境。
7. 其他
- 专利声明：文件可能涉及专利，但发布机构不承担识别责任。
- 系列标准：本文件为T/CPHA 25的第3部分，配套其他14部分覆盖拖令/卷盘电缆、光缆等。
核心关联标准
- 引用文件：GB/T 1.1-2020（起草规则）、GB/T 19666（阻燃要求）、T/CPHA 25.1（总则）。
通过上述要求，该标准确保了港口机械拖令控制电缆在严苛工况下的安全性、灵活性和长寿命。
