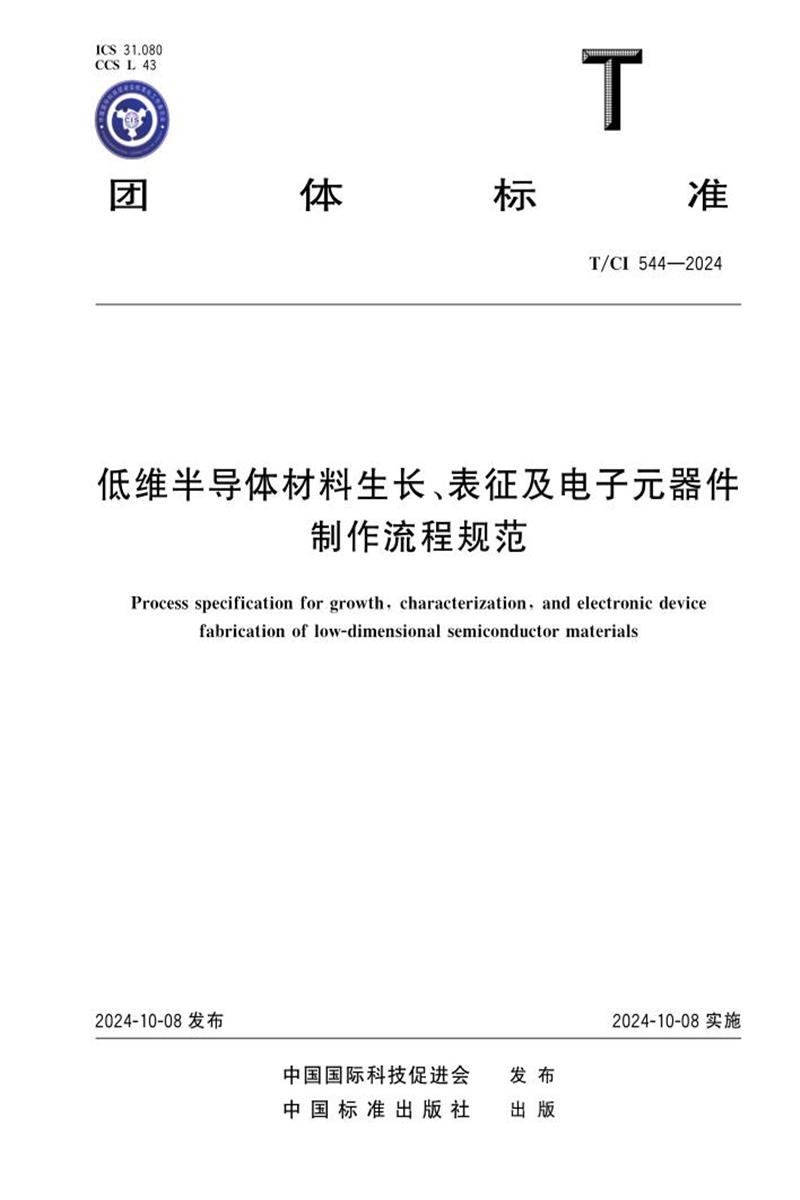

以下是T/CI 544-2024《低维半导体材料生长、表征及电子元器件制作流程规范》的详细内容总结：
1. 范围与规范性引用文件
- 适用范围：规范低维半导体材料（如量子点、量子线、二维材料等）的生长、表征及电子元器件制作全流程。
- 引用标准：包括GB/T 1555（晶向测定）、GB/T 35392（电导率测试）等国家标准，确保测试方法的权威性。
2. 术语与定义
- 关键概念：
- 低维半导体材料：至少一维尺寸小于费米波长的材料（如量子点、量子阱）。
- 表征技术：涵盖结构、成分、光学、电学及机械性能的检测方法。
- 制作流程：从材料准备到元器件组装的标准化步骤。
3. 总则
4.1 基本原则
- 质量优先：严格控制工艺参数（如纯度≥99.999%）。
- 安全环保：使用无害试剂，定期评估环境影响（半年/次）。
- 可重复性：确保批量生产的一致性。
- 创新导向：鼓励采用新技术（如低温生长）。
4.2 生长要求
- 纯度与组成：高纯前驱体，定期质谱/XPS检测。
- 晶体结构：通过分子束外延（MBE）等技术控制，XRD监控。
- 表面形貌：AFM/SEM评估，要求无裂纹缺陷。
- 厚度控制：误差±3%，采用椭圆偏振法检测。
- 环境与能耗：优化生长条件（温度/压力），降低能耗。
4.3 表征技术
- 结构表征：XRD（晶相）、TEM（缺陷分析）。
- 成分分析：EDS/XPS（元素定量±1%误差）。
- 光学性质：紫外/可见光谱（带隙测定），分辨率需>1nm。
- 电学性能：四探针法测电导率（GB/T 35392）。
- 机械性能：纳米压痕测硬度（5次重复测试）。
4. 电子元器件制作流程
5.1 流程概述
5.2-5.9 关键步骤
- 材料准备：选择硅、GaAs等基底，裁剪至兼容尺寸。
- 清洗：有机溶剂+超声/等离子体去除污染物。
- 图案化：
- 掺杂：离子注入或高温扩散（磷/硼）。
- 沉积：溅射/PVD或CVD镀膜。
- 蚀刻：干法（等离子体）或湿法（化学溶液）。
- 热处理：退火优化结晶质量。
- 组装：微焊接+封装保护。
5. 检验与测试
6.1 检查要求
6.2 检查项目（表1）
| 项目 |
方法 |
| 材料准备 |
光谱分析+显微检测（纯度/尺寸）。 |
| 图案化 |
显微镜检查图案精度。 |
| 掺杂 |
次级离子质谱（浓度/分布）。 |
| 沉积/蚀刻 |
AFM/SEM测厚度/表面形貌。 |
| 热处理 |
热成像监控温度曲线。 |
| 组装 |
X射线检测焊接质量（无虚焊）。 |
6. 其他信息
- 起草单位：济南大学、中科院半导体所等16家机构。
- 主要起草人：刘宏、周伟家等专家团队。
- 参考文献：引用GB/T 36083-2018（纳米银材料标准）。
核心要点总结
- 全流程覆盖：从材料生长到器件封装，强调各环节的标准化。
- 技术细节：明确参数（如纯度≥99.999%、厚度误差±3%）。
- 质量保障：通过多维度表征（XRD、TEM、XPS等）确保性能。
- 可操作性：提供具体检测方法（如四探针法）和检查表格。
