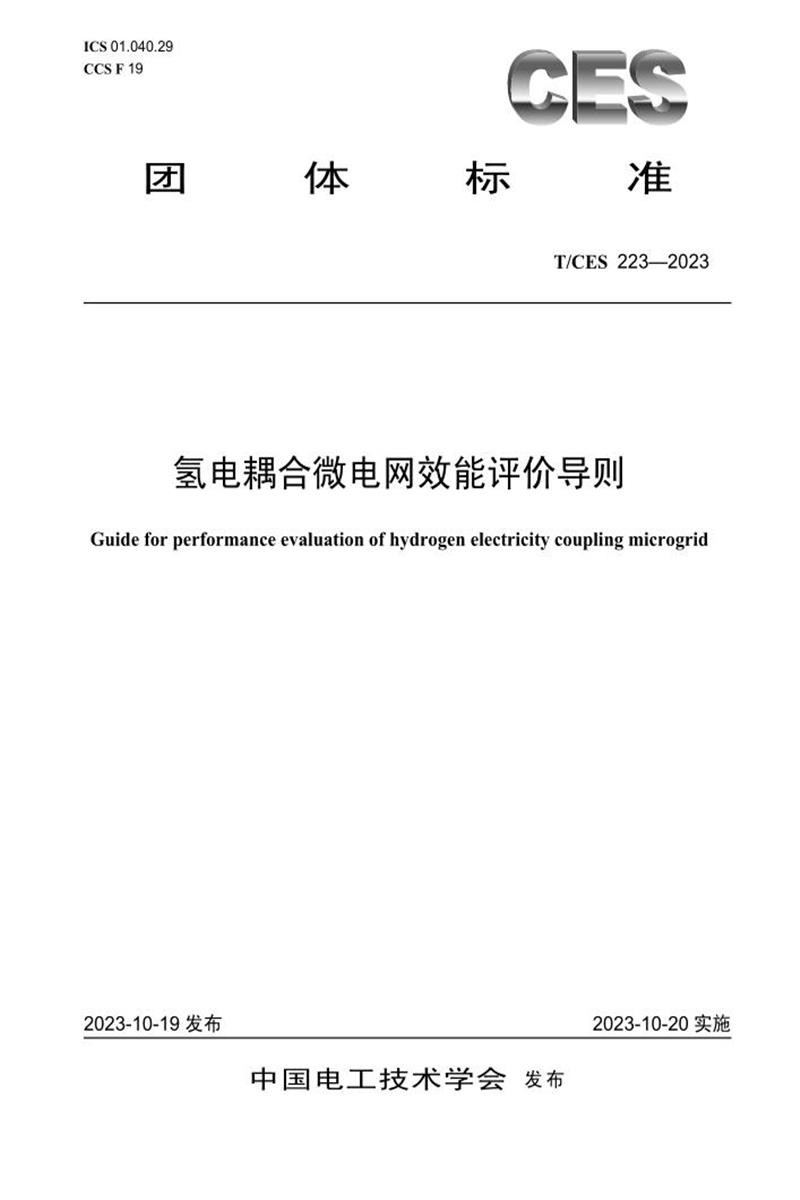

本总结旨在全面解析“氢电耦合微电网效能评价导则”（团体标准 T/CES 223-2023）的核心内容。该标准由中国电工技术学会提出，归口于标准工作委员会储能技术工作组，于2023年首次发布。标准聚焦于氢电耦合微电网（结合氢能与可再生能源如风能、光伏）的效能评价，涵盖从定义、指标到评价方法的完整框架。以下是基于文档结构的详细总结，内容尽可能详尽，结构丰富，包括前言、范围、术语定义、基本规定、效能指标、评价方法、评价报告及附录等关键部分。
标准引用多个国家标准，确保评价的兼容性和一致性：
关键术语为评价奠定基础：
效能评价的组织和实施要求：
指标分为运行效能和社会效益两大类，共17项指标。每项指标包括定义和计算公式，确保量化评价。
运行效能指标（5.1节）：
\eta = \frac{E_{\text{out}}}{E_1^{\text{in}} + E_2^{\text{in}}} \times 100\%，其中 E_{\text{out}}、E_1^{\text{in}}、E_2^{\text{in}} 以千克标准煤为单位。W_{H_2})：单位氢气产量的直流电耗。公式：W_{H_2} = \frac{I_{DC} U_{DC} T_{H_2}}{Q_{H_2} \times 10^3}，单位为 kWh/m³，涉及直流电流 I_{DC}、电压 U_{DC}、检测时间 T_{H_2} 和氢气产量 Q_{H_2}。W_1^{\text{RES}} = \frac{E_{\text{RES}}}{E_{\text{RES}} + E_{\text{-RES}}} \times 100\%) 和占总用电量的占比 (W_2^{\text{RES}} = \frac{E_{\text{RES}}}{E_{\text{Load}}} \times 100\%)，强调可再生能源渗透率。W_{\text{Self}})：微电网总用电量与外部电网交换电量差值的绝对值和用电量的比值。公式：W_{\text{Self}} = \frac{|E_{\text{Load}} - |E_{\text{Grid,in}} - E_{\text{Grid,out}}|}{E_{\text{Load}}} \times 100\%。W_{\text{PVD}})：微电网与配电网交换功率的日峰谷差与负荷峰值的最大比值。公式：W_{\text{PVD}} = \max\left(\frac{P_{\text{PCC},d}^{\max} - P_{\text{PCC},d}^{\min}}{P_{\text{Load},d}^{\max}} \times 100\%\right)。W_{\text{VD}} = \frac{V - V_R}{V_R} \times 100\%)、电压合格率 (W_{\text{VQR}} = \frac{T_{\text{VD,in}}}{T_V} \times 100\%)、频率偏差百分比 (W_{\text{FD}} = \frac{f - f_R}{f_R} \times 100\%)、频率合格率 (W_{\text{FQR}} = \frac{T_{\text{FD,in}}}{T_F} \times 100\%)，确保系统稳定性。W_{\text{FT}} = \frac{\sum_{k=1}^{K} t_k N_k}{N} \times 100\%) 和用户平均供电可靠率 (W_R = \left(1 - \frac{W_{\text{FT}}}{T_R}\right) \times 100\%)，反映服务连续性。社会效益指标（5.2节）：
W_{\text{Local}}^{\text{RES}})：可再生能源自发自用电量与总发电量的比值。公式：W_{\text{Local}}^{\text{RES}} = \frac{E_{\text{Self}}^{\text{RES}}}{E_{\text{RES}}} \times 100\%。W_C)：可再生能源发电对应的 CO₂ 减排量与微电网碳排放量的差值。公式：W_C = (E_{\text{RES}} - E_{\text{Grid,in}})\alpha_g - \sum_{i=1}^{N_{\text{FO}}} E_{\text{FO},i} \alpha_{\text{FO},i}，其中 \alpha_g 为电网碳排放因子，E_{\text{FO},i} 为化石燃料消耗量。每项指标对应具体评价标准：
W_1^{\text{RES}} 和 W_2^{\text{RES}}）≥50% 合格。报告是评价的最终输出：
附录A：氢电耦合微电网典型结构
提供微电网的典型架构图，展示氢能（如水电解制氢装置）与可再生能源（风、光）的耦合方式，包括电力流、氢气流和热力流的整合。此图有助于直观理解系统组成：
附录B：氢电耦合微电网效能评价表
以表格形式汇总所有评价指标（表B.1），包括一级指标（运行效能/社会效益）、二级指标（具体项）、评价依据、评价结果和指标属性（如“必须合格”或“选择性合格”）。例如：
本导则（T/CES 223-2023）是氢电耦合微电网领域的首个团体标准，强调以量化指标（如能源效率、碳减排）和严格方法（如现场检测）实现效能评价。核心在于促进可再生能源消纳和系统可靠性，评价结论以多指标综合判定（少数关键指标允许不合格）。通过附录的典型结构图和评价表，标准提供了实用工具，适用于工程实践和监管。完整内容可参考原文档或联系中国电工技术学会。
