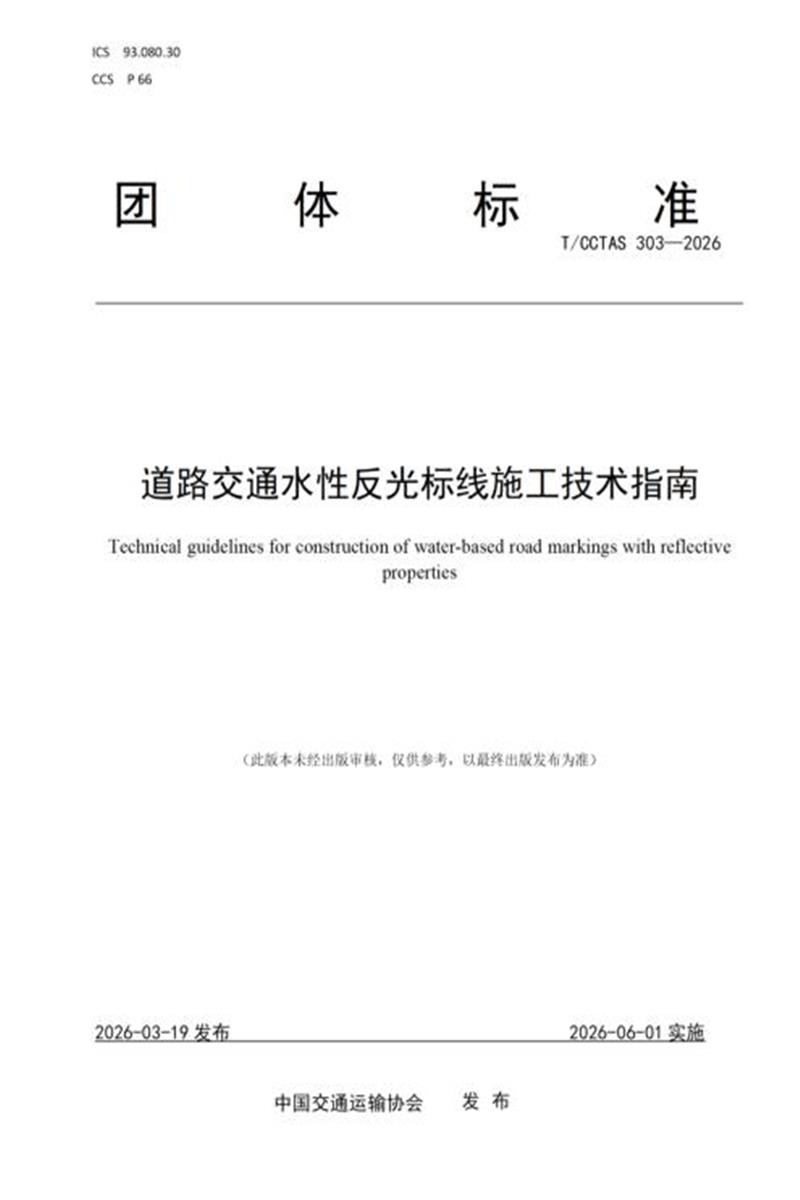

T/CCTAS 303-2026 道路交通水性反光标线施工技术指南

　　ICS 93.080.30

　　CCS P66

　　团 体 标 准

　　T/CCTAS 303—2026

　　道路交通水性反光标线施工技术指南

　　Technical guidelines for construction of water-based road markings with reflective properties

　　(此版本未经出版审核，仅供参考，以最终出版发布为准)

　　2 0 2 6 - 0 6 - 0 1 实 施

　　中国交通运输协会 发 布

　　T/CCTAS 303—2026

　　目 次

　　T/CCTAS 303—2026

　　前言

　　本文件按照GB/T1.1-2020《 标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

　　本文件由中国交通运输协会交通工程设施分会提出。

　　本文件由中国交通运输协会标准化技术委员会归口。

　　本文件起草单位：河海大学、金华市公路港航与运输管理中心、东阳市公路与运输管理中心、武义县 公路管理中心、东阳市顺风交通设施有限公司、五邑大学、北京路桥瑞通养护中心有限公司、磐安县公路 与运输管理中心、浦江县公路与运输事业发展中心、浙江交通职业技术学院、南京工业大学。

　　本文件主要起草人：吴闻秀、司晶晶、丁功瀛、于新、邹晓勇、傅顺康、方向征、章欣、虞浩、史岩、 张标、陈龙庭、卢珏、潘锦宏、马云飞、陈一飞、郑瑞建、徐成康、胡景鑫、应鹏翔、陈薇、王剑、张木 旺、陈少华、陈超、方自信、占慧娟、张茂丽、刘惊、胡欣、唐亚琪、张畅、范荐辉、马登慧、王钰莹、 陈刚。

　　T/CCTAS 303—2026

　　道路交通水性反光标线施工技术指南

　　1 范围

　　本文件提出了道路交通水性反光标线的总则、材料、施工和质量控制等建议。

　　本文件适用于公路和城市道路的道路交通水性反光标线施划工程。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件， 仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文 件。

　　GB/T 5210 色漆和清漆拉开法附着力试验

　　GB 5768.3 道路交通标志和标线第3部分：道路交通标线

　　GB 5768.4 道路交通标志和标线第4部分：作业区

　　GB/T 16311-2024 道路交通标线质量要求和检测方法

　　GB/T 24717 道路预成形标线带

　　GB/T 24722-2020 路面标线用玻璃珠

　　JT/T 280-2022 路面标线涂料

　　JT/T 688-2022 逆反射术语

　　JT/T 1326-2020 路面标线材料有害物质限量

　　JTG/T 3671 公路交通安全设施施工技术规范

　　JTG5220-2020 公路养护工程质量检验评定标准第一册土建工程

　　JTG F80/1 公路工程质量检验评定标准第一册土建工程

　　JTGH30 公路养护安全作业规程

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3. 1

　　水性标线涂料water-based pavement marking paint

　　以丙烯酸酯类水性乳液为主要成膜物质，通过添加颜料、填料及助剂等制备的单组分水性涂料。 3.2

　　面撒玻璃珠 drop on glass beads

　　路面标线涂料在路面上施划成未干燥的道路交通标线涂层后，撒布在其上的玻璃珠。

　　[来源：JT/T 280-2022,3.1.2]

　　3.3

　　水性反光标线 water-based road markings with reflective properties

　　将水性路面标线涂料施划于路面，其上撒布面撒玻璃珠形成的标线。

　　3.4

　　逆反射亮度系数RL coefficient of retroreflected luminance

　　观测方向的(光)亮度L 与垂直于入射光方向的平面上的法向照度之比，表示道路交通标线的R 的 单位通常用毫坎德拉每平方米每勒克斯 (mcd m-²-1x-¹)表示。

　　[来源：JT/T 688-2022,3.8]

　　4 总则

　　4.1 沥青混凝土路面的道路交通水性反光标线(以下简称“水性标线”)施工，新改建工程中宜在路面施 工完成7d 后开始，养护工程中宜在路面施工完成后开始。

　　4.2 水泥混凝土路面的水性标线，新改建工程中宜在混凝土养护完成后开始，养护工程中宜在混凝土养护 膜老化起皮清除后开始。

　　4.3 水性标线宜在白天施工。雨、雪、沙尘暴、强风天气及气温低于材料规定施工温度的天气，宜暂停施

　　工 。

　　4.4 施工前宜对路面进行检查、清扫，施工路段清洁、干燥。

　　5 材料

　　5.1 涂 料

　　水性标线涂料的性能要求符合JT/T 280的规定，并符合表1的要求。

　　表 1 水性涂料性能要求

　　5.2 面撒玻璃珠

　　面撒玻璃珠的性能要求符合GB/T 24722的规定，并符合表2的要求。

　　表2面撒玻璃珠性能要求

　　T/CCTAS 303—2026

　　6 施工

　　6.1 通则

　　6.1.1 涂料到场后，宜根据材料特性按相应的规定贮存与管理，并保持通风、干燥，防止日光直射及雨淋， 隔绝火源。存放温度不低于0℃。

　　6.1.2 水性标线采用的施工设备见附录A。

　　6.1.3 水性标线施划时的环境温度保持在5℃~40℃,环境湿度不超过80%,雨天、尘埃大、风大暂停施

　　工 。

　　6.1.4 水性标线施划时，首先进行试验段施划，检验合格后，方可大面积施划。

　　6.2 施工作业

　　6.2.1 施工流程

　　水性标线施工流程示意见图1。

　　图 1 水性标线施工流程示意

　　T/CCTAS 303—2026

　　6.2.2施工准备

　　6.2.2.1 施工准备工作符合JTG/T 3671的要求。

　　6.2.2.2 对施工现场进行全面调查核实后，根据设计要求、合同约定及现场情况等，按GB 5768.4和 JTGH30 的要求制定施工组织方案并实施。

　　6.2.2.3 根据不同机械设备、材料使用要求和工艺特点，制定安全操作规程并在施工中执行，水性标线常 用施工机械设备参照附录A 选择。

　　6.2.2.4 对施工中可能存在的各种潜在风险进行分析、评估，提出防范对策，制定突发事件应急预案。

　　6.2.2.5 施工人员进场前，进行岗前培训和技术、安全交底。

　　6.2.2.6 对边施工边通车的标线工程，做好交通疏导、安全防控和秩序维护。

　　6.2.3 作业控制区设置

　　6.2.3.1 作业控制区设置符合GB5768.4 和 JTG H30的要求。

　　6.2.3.3 标线作业发生突发事件时，及时启动应急预案。

　　6.2.3.4 标线作业未完成前，不擅自改变作业控制区的范围和安全设施的布设位置。

　　6.2.4 工作面清理

　　6.2.4.1 水性标线施工前保持路面清洁干燥，不存在松散颗粒、灰尘、沥青渣、油污或其他有害材料。

　　6.2.5 基准放样

　　6.2.5.1 在直线段的测量放样过程中，根据设计图纸确定基准点。每10m~20m 设置一个测放点，线形平 顺。

　　6.2.5.2 在曲线段的测量放样过程中，根据设计图纸，沿曲率半径每5m~10m 确定基准点。在确认基准点 连接线与曲率相符后，连接各基准点放出基准线，线形平滑。

　　6.2.5.3 放样准确无误，不出现折线，曲线段圆滑顺畅。

　　6.2.6 基底处理

　　6.2.6.1 在水泥混凝土路面施划水性标线前，清除浮浆层。

　　6.2.6.2 针对水泥混凝土路面标线施工，宜采用下涂剂对基底进行处理。

　　6.2.7 材料准备

　　6.2.7.1 检查涂料外观，无结皮、结块、分层、沉淀等现象。

　　6.2.7.2 使用电动搅拌器或手动搅拌工具将涂料充分搅拌均匀，颜料和填料均匀分布。搅拌时间为2min~3 min, 具体视涂料的黏度和状态而定。

　　6.2.7.3 搅拌过程中低速搅拌，搅拌后适当震荡除去气泡。涂料搅拌后立即使用，避免长时间放置导致涂 料再次分层。

　　6.2.7.4 根据施工需要和涂料使用说明书，适当添加水稀释，调整涂料的黏度和流动性。添加水后，再次 进行充分搅拌至均匀。

　　6.2.8 设备调试

　　6.2.8.1 施工前根据施工工艺要求对设备进行调试，确定行驶速度、喷嘴高度、压力等喷涂参数。

　　6.2.8.2 调整面撒玻璃珠的流量、气压、高度、角度等参数。

　　T/CCTAS 303—2026

　　6.2.8.3 调试面撒玻璃珠用量为400 g/m²~600g/m², 并附着牢固，嵌入度为玻璃珠粒径的1/2~2/3。

　　6.2.8.4 施工过程中根据标线宽度、路面状况和环境温度等因素调整施工速度。

　　6.2.9 标线施划

　　6.2.9.1 试验段

　　试验段施划步骤如下：

　　a) 水性标线正式施划前在试验路段进行试划，试验路段有代表性，长度不宜短于200 m。

　　b) 试验路段结合设计文件和标线材料使用说明书对划线车的行驶速度，试划标线的长度、宽度、厚度， 确定涂料用量、玻璃珠撒布量。并对标线的逆反射亮度系数、厚度等进行测试，确定施工参数。

　　c) 当施划结果不符合设计要求时，调整施工参数，直至测试结果符合要求为止。

　　d) 标线施划后收集散落的玻璃珠，整理施工机械、工具，扫除施工残留物。

　　6.2.9.2 施划

　　正式施划时满足如下要求：

　　a) 手推式喷涂设备和乘驾式喷涂设备，适用于较小的施工区域或需要灵活性较高的场景。

　　b) 车载式喷涂设备通过车辆推动或自带动力进行喷涂作业，适合于大面积的道路标线施工。

　　c) 手推式喷涂设备行进速度宜为1.0 km/h~1.5 km/h,乘驾式喷涂设备行进速度宜为2.5km/h~3.5 km/h。

　　d) 水性标线湿膜厚度控制在0.8 mm~1.2 mm 间。

　　e) 标线接头处粘贴胶带，预留2cm~3 cm 距离来调整施工速度。开头收尾处纸胶带加长。在标线施划 30s~60s 之间，撤除胶带。

　　f) 使用专业工具修整标线涂料溢出或不规则的部分。

　　6.3 开放交通

　　6.3.1 在施工过程中，边施划边清理，做到无抛、洒、滴、漏，无污染物，机械设备无漏油漏水现象。

　　6.3.2 施划标线结束后，对不符合要求的标线进行修整。对于有缺陷的标线，进行修理，完工后标线线形 美观，外观整齐。

　　6.3.3 标线修整完毕后处理现场，收集施工垃圾、胶带纸、散落的玻璃珠等。标线不粘胎后，回收安全锥 和封路指示牌，开放交通。

　　6.3.4 施工废料倒在指定地点，并采取措施避免对周围环境造成污染。

　　7质量控制

　　7.1 外观

　　7.1.1 水性标线的颜色、形状和位置符合GB 5768.3的要求。

　　7.1.2 水性标线具有良好的视认性，颜色均匀，边缘整齐，线型规则，线条流畅，与公路线形相协调，曲 线圆滑。

　　7.1.3 水性标线涂层厚度均匀，无明显起泡、皱纹、斑点、开裂、发黏、脱落、泛花等缺陷。

　　7.1.4 水性标线夜间反光均匀，反光玻璃珠撒布均匀，附着牢固。

　　7.1.6 检测前水性标线表面清洁干净。

　　T/CCTAS 303—2026

　　7.2 外形尺寸

　　水性标线外形尺寸符合JTG F80/1的要求，并符合表3的要求。

　　表 3 水性标线外形尺寸

　　7.3 色度性能

　　水性标线的色度性能结果及其检测符合GB/T 16311的要求。

　　7.4 光度性能

　　7.4.1 新划水性标线初始逆反射亮度系数符合表4的要求。

　　7.4.2 新划水性标线初始逆反射亮度系数在路面标线施划48h 后、30d 内，去除多余的玻璃珠之后按GB/T 16311的要求测试。

　　表 4 新划水性标线初始逆反射亮度系数

　　T/CCTAS 303—2026

　　7.5 抗滑性能

　　水性标线的抗滑值不小于45 BPN, 按 GB/T 24717的方法进行测试。

　　T/CCTAS 303—2026

　　附录A

　　(资料性)

　　水性标线常用施工设备

　　水性标线常用施工设备见表A.1。

　　表A.1 水性标线常用施工设备
