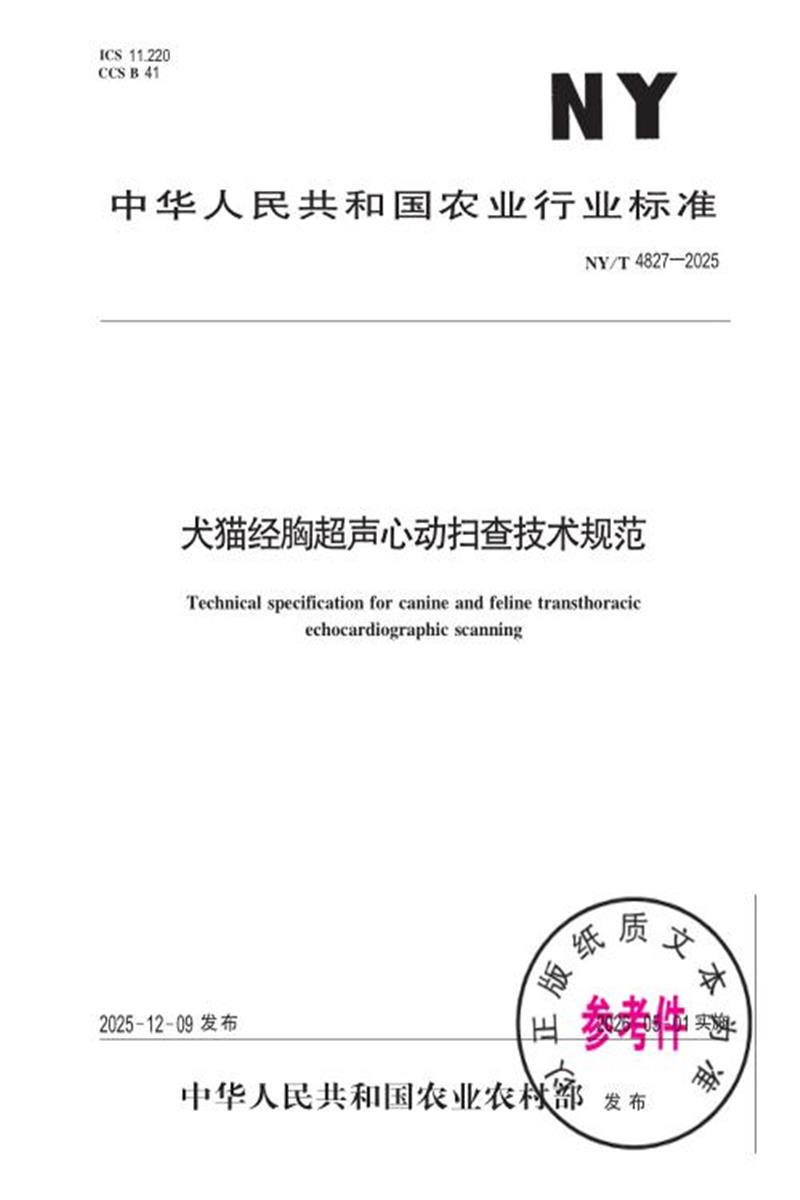

NY/T 4827-2025 犬猫经胸超声心动扫查技术规范

　　中华人民共和国农业行业标准

　　NY/T 4827—2025

　　犬猫经胸超声心动扫查技术规范

　　Technical specification for canine and feline transthoracic

　　echocardiographic scanning

　　2025-12-09 发布

　　2026-05-01 实施

　　中华人民共和国农业农村部 发 布

　　前 言

　　本文件按照 GB/T 1 .1—2020« 标准化工作导则 第 1 部分 : 标准化文件的结构和起草规则»的规定起草 .

　　请注意本文件的某些内容可能涉及专利 . 本文件的发布机构不承担识别专利的责任 .

　　本文件由农业农村部畜牧兽医局提出 .

　　本文件由全国伴侣动物(宠物)标准化技术委员会(SAC/TC 541)归 口 .

　　本文件起草单位 :新瑞鹏宠物医疗集团有限公司 、北京小动物诊疗行业协会 .

　　本文件主要起草人 :张志红 、孙莉苑 、谢琨 、寇秋雯 、刘朗 、项茹雪 、张丽梅 、雷雪彬 .

　　犬猫经胸超声心动扫查技术规范

　　1 范围

　　本文件规定了犬猫经胸超声心动扫查的扫查前准备 、扫查流程的技术要求。

　　本文件适用于动物诊疗机构对非急诊状态的经胸超声心动扫查操作。

　　2 规范性引用文件

　　本文件没有规范性引用文件。

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3 .1

　　时间增益补偿 timegain compensation

　　根据不同组织和穿透深度 ,手动调节增大或降低回声信号强度。

　　3 .2

　　焦点 focus

　　通过声波的聚焦技术 ,将声波束强度集中在一个小区域 ,增加该区域组织的信号。 3 .3

　　平移 slide

　　探头在皮肤上做连续 、缓慢的滑行扫查。

　　3 .4

　　长轴切面 longG axisview ofheart从心脏基部到心尖的轴向切面。

　　3 .5

　　短轴切面 shortG axisview ofheart与长轴相垂直的平面方向的切面。

　　4 缩略语

　　下列缩略语适用于本文件。

　　AO:主动脉(Aorta)

　　AMV:二尖瓣前叶 (Anterior MitralValve)

　　APM :前乳头肌 (AnteriorPapillary Muscle)

　　EPSS:二尖瓣 E 峰 室间隔距离 (E_pointto Interventricular Septum )

　　FS:缩短分数 (FractionalShortening)

　　IAS:房间隔(Atrium Septum )

　　IVS:室间隔 (Interventricular Septum)

　　IVSd:室间隔舒张末期厚度 (End_diastolic thickness of the Ventricular Septum) IVSs:室间隔收缩末期厚度 (End_systolic thickness of the Ventricular Septum)

　　LA:左心房 (LeftAtrium)

　　LAU :左心耳(LeftAuricle)

　　LC:左冠瓣 (LeftCoronary Cusp)

　　LMPA:肺动脉左分支 (LeftMain Pulmonary Artery)

　　LV:左心室 (LeftVentricle)

　　LVPWd:左心室游离壁舒张期末厚度 (End_diastolic thickness of LeftVentricular Free Wall)

　　LVPWs:左心室游离壁收缩末期厚度(End_systolic thickness of LeftVentricular Free Wall)

　　LVW :左心室游离壁 (LeftVentricular Free Wall)

　　LVIDd:左心室舒张末期内径 (End_diastolic internal diameter of LeftVentricular)

　　LVIDs:左心室收缩末期内径 (End_systolic internal diameter of LeftVentricular)

　　LVOT:左室流出道 (LeftVentricular Outflow Tract)

　　MV:二尖瓣 (MitralValve)

　　NC:无冠瓣 (Non_coronary Cusp)

　　PA:肺动脉 (Pulmonary Artery)

　　PMV:二尖瓣后叶 (Posterior MitralValve)

　　PPM :后乳头肌 (PosteriorPapillary Muscle)

　　PT:肺动脉干 (Pulmonary Trunk)

　　PV:肺动脉瓣 (Pulmonary Valve)

　　RA:右心房 (RightAtrium)

　　RC:右冠瓣 (RightCoronary Cusp)

　　RMPA:肺动脉右分支 (RightMainPulmonary Artery)

　　RV:右心室 (RightVentricle)

　　RVOT:右心室流出道 (RightVentricular Outflow Tract)

　　SAM :二尖瓣收缩期前向运动 (Systolic Anterior Motion of theMitralValve)

　　TV:三尖瓣 (TricuspidValve)

　　5 扫查前准备

　　5 .1 动物准备

　　5 .1 .1 剃毛

　　剃除前缘从腋下 、后缘至剑突水平的毛发 ,暴露两侧心脏区域的胸壁。

　　5 .1 .2 摆位

　　5 .1 .2 .1 右侧胸骨旁扫查

　　犬猫右侧卧于检查台上 ,心脏区域位于检查窗口上方 ,前肢向头侧伸展开 ,充分暴露剃毛区域。

　　5 .1 .2 .2 左侧胸骨旁扫查

　　犬猫左侧卧于检查台上 ,心脏区域位于检查窗口上方 ,前肢向头侧伸展开 ,充分暴露剃毛区域。

　　5 .1 .3 连接心电图仪

　　将超声设备自身配备的心电图夹依照相应指示标识连接 ,用酒精湿润电极。

　　5 .1 .4 涂抹耦合剂

　　在扫查区域涂抹耦合剂。

　　5 .2 设备准备

　　5 .2 .1 依照体型大小选择不同频率探头 ,肥胖犬猫可适当降低频率 ,体型与频率宜符合下列规则 :

　　a) 猫或小型犬(<5 kg) :7 .5 MHz~ 10 MHz;

　　b) 中型犬(5 kg~ 20 kg) :3 MHz~8 MHz;

　　c) 大型犬(>20 kg) :1 MHz~ 3 .5 MHz。

　　5 .2 .2 通过调节总增益 、时间增益补偿调整图像质量。

　　5 .2 .3 扫查期间针对扫查需求调整扫查深度及焦点位置 ,保证心脏图像占屏幕的 2/3 以上 ,焦点应位于心脏下 1/4 处 。

　　2

　　5 .2 .4 所有切面在扫查期间都应同时佩戴超声心动仪自身配备的心电图仪 ,并确保心电图影像清晰 .

　　6 扫查流程

　　6 .1 右侧胸骨旁长轴四腔切面

　　6 .1 .1 扫查方法

　　将探头放置在心搏最强点 ,探头方向朝向脊柱 ,探头尾朝向肘关节延伸方向 ,探头标记点朝向颈部 ,探

　　头与胸壁夹角约 45 °,在不同肋间前或后平移来获取最佳图像 ,示意图见图 1 中切面 1 .

　　图 1 右侧胸骨旁长轴切面

　　6 .1 .2 二维图像要求与评估内容

　　6 .1 .2 .1 二维图像要求

　　示意图如附录 A 中表 A.1 的编号 1 所示 ,切面图见表 A.1 中的编号 2 . 图像应符合下列要求 :

　　a) 室间隔及左心室游离壁垂直于超声波波束 ;

　　b) 找到左心室腔最长且最宽的位置 ;

　　c) 心尖位置图像清晰 ;

　　d) LV、LA、RV、RA、MV、TV、LVW、IVS清晰可见 .

　　6 .1 .2 .2 二维图像评估内容图像应评估下列内容 :

　　a) 心内膜回声 、心室壁回声 、乳头肌位置 ;

　　b) 心肌壁厚度 、心室壁运动表现 ;

　　c) LA、LV、RA、RV 大小 ;

　　d) MV、TV结构 、瓣膜运动情况 ;

　　e) 房 、室间隔连续性 .

　　6 .1 .3 M 型测量位置与内容(此测量与右侧胸骨旁长轴五腔切面任选一个即可)

　　6 .1 .3 .1 M 型测量位置

　　测量位置见表 A.1 的编号 3 ,测量图见表 A.1 的编号 4 . 测量位置应满足下列要求 :

　　a) 腱索平面进行测量 ;

　　b) 取样线垂直横切左心室壁 ;

　　c) 测量心肌壁只包含一层心内膜 ;

　　d) 测量心室腔不包含心内膜 ;

　　e)舒张末期 , 即室间隔最高点与游离壁最低点 ;

　　f) 收缩末期 , 即左心室腔内径最小的位置 ;

　　g) 选择同一个心动周期中的舒张期和收缩期进行测量。

　　6 .1 .3 .2 M 型测量数据

　　测量应包括以下数据 :

　　a) LVIDd;

　　b) LVIDs;

　　c) IVSd;

　　d) IVSs;

　　e) LVPWd;

　　f) LVPWs;

　　g) FS。

　　6 .1 .4 彩色多普勒评估内容

　　应评估下列内容 :

　　a) IVS是否存在血流 ;

　　b) IAS是否存在血流 ;

　　c) MV 附近是否存在异常血流 ;

　　d) TV 附近是否存在异常血流。

　　6 .2 右侧胸骨旁长轴五腔切面

　　6 .2 .1 扫查方法

　　以一个右胸骨旁长轴四腔图扫查位置为起始 ,将探头标记点向颅侧旋转 10 °,上抬或下压探头直至暴露左心室流出道的影像 ,示意图见图 1 中切面 2 。

　　6 .2 .2 二维图像要求与评估内容

　　6 .2 .2 .1 二维图像要求

　　示意图见表 A.1 中的编号 5 ,切面图见表 A.1 中的编号 6 。 图像应符合下列要求 :

　　a) 室间隔及左心室游离壁垂直于超声波波束 ;

　　b) 至少清晰可见一个主动脉瓣 ;

　　c) RV、部分 RA、MV、TV、LV 和部分 LA或心耳部分 、AO 可分辨。

　　6 .2 .2 .2 二维图像评估内容

　　应评估下列内容 :

　　a AO 的运动及形态 ;

　　b) 主动脉瓣 、瓣下及瓣上情况 ;

　　c) IVS连续性和完整性 ;

　　d) 猫心肌厚度不均时 ,选择性测量二维测量 IVSd和 LVPWd。

　　6 .2 .3 M 型测量位置与内容(此测量与右侧胸骨旁长轴四腔切面任选一个即可)

　　6 .2 .3 .1 M 型测量位置

　　示意图见表 A.1 中的编号 7 ,测量图见表 A.1 中的编号 4 。测量位置应满足下列要求 :

　　a) 腱索平面进行测量 ;

　　b) 取样线垂直横切左心室游离壁 ;

　　c) 避开乳头肌及主动脉 ;

　　d) 测量心肌壁只包含一层心内膜 ;

　　e) 测量心室腔不包含心内膜 ;

　　f) 舒张末期 , 即室间隔最高点与游离壁最低点 ;

　　g) 收缩末期 , 即左心室腔内径最小的位置 ;

　　h) 选择同一个心动周期中的舒张期和收缩期进行测量。

　　6 .2 .3 .2 M 型测量数据

　　测量应包括以下数据 :

　　a LVIDd;

　　b) LVIDs;

　　c) IVSd;

　　d) IVSs;

　　e) LVPWd;

　　f) LVPWs;

　　g) FS.

　　6 .2 .4 彩色多普勒评估内容

　　应评估下列内容 :

　　a) 主动脉瓣附近是否存在异常血流 ;

　　b) IVS附近是否存在异常血流 ;

　　c) 二尖瓣反流 ;

　　d) 猫 SAM 征血流 .

　　6 .3 右侧胸骨旁短轴乳头肌切面

　　6 .3 .1 扫查方法

　　以右胸骨旁长轴五腔切面扫查位置为起始 ,逆时针旋转探头 ,将探头标记点从脊柱指向肘关节 ,显现

　　标引序号说明 :

　　1 — 肺动脉水平切面 ; 4 — 左心室腱索水平切面 ;

　　2 — 主动脉根水平切面 ; 5 — 左心室乳头肌水平切面 ;

　　3 — 二尖瓣水平切面 ; 6 — 左心室心尖水平切面 .

　　图 2 右侧胸骨旁短轴切面

　　出一个圆形左心室腔 ,示意图见图 2 切面 5 ,左心室显示均匀对称 ,两侧乳头肌清楚显示 .

　　6 .3 .2 二维图像要求与评估内容

　　6 .3 .2 .1 二维图像要求

　　示意图见表 A.1 中的符号 8 ,切面图见表 A.1 中的编号 9 . 图像应符合下列要求 :

　　a) 两个对称的乳头肌影像 ;

　　b) 左心室尽量呈圆形 ;

　　c) 心室腔呈 “蘑菇征 ”;

　　d) RV、LV、PPM、APM、LVW、IVS清晰可见 .

　　6 .3 .2 .2 二维图像评估内容

　　应评估下列内容 :

　　a) 左 、右心室是否扩张 ;

　　b) 心室壁径向收缩运动 ;

　　c) 是否局部心肌肥厚或者运动异常 ;

　　d) IVS连续性。

　　6 .3 .3 M 型测量位置与内容

　　6 .3 .3 .1 M 型测量位置

　　示意图见表 A.1 中的编号 10 ,测量图见表 A.1 中的编号 4 。测量位置应满足下列要求 :

　　a) 取样线垂直穿过 IVS中间 ;

　　b) 对称切开 LV,从两乳头肌之间穿出 ;

　　c) 测量心肌壁只包含一层心内膜 ;

　　d) 测量心室腔不包含心内膜 ;

　　e) 舒张末期 , 即室间隔最高点与游离壁最低点 ;

　　f) 收缩末期 , 即左心室腔内径最小的位置 ;

　　g) 选择同一个心动周期中的舒张期和收缩期进行测量。

　　6 .3 .3 .2 M 型测量数据

　　测量应包括以下数据 :

　　a) LVIDd;

　　b) LVIDs;

　　c) IVSd;

　　d) IVSs;

　　e) LVPWd;

　　f) LVPWs;

　　g) FS。

　　6 .4 右侧胸骨旁短轴二尖瓣切面

　　6 .4 .1 扫查方法

　　以右胸骨旁短轴乳头肌切面扫查位置为起始 ,上抬探头尾 ,直到显现出二尖瓣的影像 ,示意图见图 2切面 3 。

　　6 .4 .2 二维图像要求与评估内容

　　6 .4 .2 .1 二维图像要求

　　示意图见表 A.1 中的编号 11 ,切面图见表 A.1 中的编号 12 。 图像应符合下列要求 :

　　a) 可见 MV;

　　b) 呈 “鱼嘴征 ”表现 ;

　　c) LV呈对称圆形 ;

　　d) AMV、PMV清晰可见。

　　6 .4 .2 .2 二维图像评估内容

　　应评估下列内容 :

　　a) 观察瓣膜结构及运动状态 ;

　　b) LV呈对称圆形 ,IVS、LVW 运动及形态。

　　6 .4 .3 M 型测量

　　6 .4 .3 .1 M 型测量位置

　　示意图见表 A.1 中的编号 13 。测量位置应满足下列要求 :

　　a) LV接近圆形 ;

　　b) 取样线垂直穿过 IVS中间 ;

　　c) 对称切开 LV,从 MV 中间穿出。

　　6 .4 .3 .2 M 型测量内容

　　测量图见表 A.1 中的编号 14 。测量 EPSS数据。

　　6

　　6 .5 右侧胸骨旁短轴主动脉根切面

　　6 .5 .1 扫查方法

　　以右胸骨旁短轴乳头肌切面扫查位置为起始 ,将探头表面向心基部倾斜 ,直到图像中心显现一个完整的 “奔驰征 ”影像 ,示意图见图 2 切面 2 .

　　6 .5 .2 二维图像要求与评估内容

　　6 .5 .2 .1 二维图像要求

　　示意图见表 A.1 中的编号 15 ,切面图见表 A.1 中的编号 16 . 图像应符合下列要求 :

　　a) 图像截取时间点应在心动周期的舒张早期 ,心电图 T波之后 P波之前 ,主动脉关闭后第一帧 ;

　　b) LA可见呈现 “鲸鱼征 ”;

　　c) TV、RA、RV、部分 PA 与 PV、LA清晰可见 ;

　　d) 主动脉三个冠状瓣 , 即 RC、LC、NC,至少可清晰显示 1 个 .

　　6 .5 .2 .2 二维图像评估内容

　　测量图见表 A.1 中的编号 17 . 图像应评估下列内容 :

　　a) LA/AO, 即 NC与 LC交界延长线在 LA 内径与 NC与 LC延长线的 AO 内径的比值 ;

　　b) LA 和 LAU 内是否存在异常内容物 .

　　6 .5 .3 彩色多普勒评估内容

　　应评估下列内容 :

　　a) 房间隔是否存在异常血流 ;

　　b) 室间隔是否存在异常血流 .

　　6 .6 右侧胸骨旁短轴肺动脉切面

　　6 .6 .1 扫查方法

　　以右侧胸骨旁短轴主动脉根切面扫查位置为起始 ,上抬探头尾并轻压探头 ,适度旋转探头角度 ,直到图像中显现 PV及 PT,示意图见图 2 切面 1 .

　　6 .6 .2 二维图像要求与评估内容

　　6 .6 .2 .1 二维图像要求

　　示意图见表 A.1 中的编号 18 ,切面图见表 A.1 中的编号 19 . 二维图像应符合下列要求 :

　　a) 可见肺动脉的 “人 ”字形分叉 ;

　　b) 最大程度显示 AO、RA、RVOT、PA、部分 RMPA、LMPA.

　　6 .6 .2 .2 二维图像评估内容

　　应评估下列内容 :

　　a) 观察 PV形态及运动 ;

　　b) RVOT是否存在狭窄 、扩张 ;

　　c) PA及其分支是否存在占位影像 .

　　6 .6 .3 彩色多普勒评估内容

　　PA及 RVOT是否存在异常血流 .

　　6 .6 .4 频谱多普勒测量位置与内容

　　6 .6 .4 .1 脉冲多普勒测量肺动脉血流的取样框应置于 PV开口端 1 mm~ 2 mm 处 ,测量 PA血流 . 频谱图见表 A.1 中的编号 20 .

　　6 .6 .4 .2 连续多普勒测量肺动脉反流的取样框应置于 PV 开 口 处 , 测 量 RVOT 血 流 及 其 他 异 常 血 流 .频谱图见表 A.1 中的编号 21 .

　　6 .7 左侧心尖四腔切面

　　6 .7 .1 扫查方法

　　犬猫左侧卧躺 ,探头方向朝向颈部 ,探头尾朝向肘部延伸方向 ,探头标记点朝向脊柱 ,探头与胸壁夹角

　　约 30 °. 可通过在不同肋间前或后平移来获取最佳图像 ,示意图见图 3 的切面 1 .

　　图 3 左侧心尖切面

　　6 .7 .2 二维超声图像要求与评估内容

　　6 .7 .2 .1 二维图像要求

　　示意图见表 B.1 中的编号 1 ,切面图见表 B.1 中的编号 2 . 图像应符合下列要求 :

　　a) 心尖位于图像正中 ;

　　b) 最大程度暴露左心室 ;

　　c) 心脏直立于图像中 ;

　　d) MV影像清晰可见 ;

　　e) TV部分可见 .

　　6 .7 .2 .2 二维图像评估内容

　　应评估下列内容 :

　　a) MV及 TV形态 、回声特征 ;

　　b) LA、LV、RA、RV形态大小 ;

　　c) 肺静脉是否扩张 .

　　6 .7 .3 彩色多普勒评估内容

　　MV 和 TV正常血流图像见表 B.1 中的编号 3 ,MV反流图像见表 B.1 中的编号 4 ,应评估下列内容 :

　　a) 取样框置于 MV、TV 附近 ;

　　b) 观察 MV 、TV是否存在异常血流 .

　　6 .7 .4 频谱多普勒测量位置与内容

　　6 .7 .4 .1 频谱多普勒测量应将取样框放在瓣膜开口处 ,调整扫描速度 ,使图像最佳 ,每幅图不少于 4 个心动周期 . 频谱图见表 B.1 中的编号 5 .

　　6 .7 .4 .2 脉冲多普勒测量 MV血流及 E 峰和 A 峰 . 频谱图见表 B.1 中的编号 5 .

　　6 .7 .4 .3 连续多普勒测量二尖瓣反流血流流速 . 频谱图见表 B.1 中的编号 6 .

　　6 .7 .4 .4 连续多普勒测量三尖瓣反流血流流速 . 频谱图见表 B.1 中的编号 7 .

　　6 .7 .5 辛普森测量左心室容积

　　6 .7 .5 .1 AMV 和 PMV 与 LV交界点连线 ,再连接心尖部中点 ,勾勒 LV 壁内缘 ,计算左心室舒张末期与收缩末期容积 .

　　6 .7 .5 .2 测量左心室舒张末期及收缩末期容积 ,计算射血分数 .

　　6 .7 .5 .3 左心室舒张末期和收缩末期的二维超声图像见表 B.1 中的编号 8 .

　　6 .8 左侧心尖五腔切面

　　6 .8 .1 扫查方法

　　犬猫左侧卧躺 ,在左侧心尖四腔图基础上 ,调高探头尾部 ,使探头更贴近于胸骨 ,大型犬宜逆时针转动探头 5 °~ 10 °,可通过在不同肋间前或后平移来获取最佳图像 ,示意图见图 3 切面 2 .

　　6 .8 .2 二维超声图像要求与评估内容

　　6 .8 .2 .1 二维超声图像要求

　　示意图见表 B.1 中的编号 9 ,切面图见表 B.1 中的编号 10 . 图像应符合下列要求 :

　　a) 心尖位于图像正上方 ;

　　b) 左室流出道尽可能延长 ;

　　c) 最大程度显示 IVS、LA、LV、RV、AO,LVOT.

　　6 .8 .2 .2 二维图像评估内容

　　应评估下列内容 :

　　a) 观察 LVOT是否存在狭窄 ;

　　b) AO瓣膜形态和瓣膜运动时回声是否存在异常 .

　　6 .8 .3 彩色多普勒评估内容

　　A0 附近是否存在异常血流 . 彩色多普勒图像见表 B.1 中的编号 11 .

　　6 .8 .4 频谱多普勒测量位置与内容

　　6 .8 .4 .1 频谱多普勒取样框应置于 AO 开口远端处 . 脉冲多普勒测量测量 AO 血流流速 . 频谱图见表B.1 中的编号 12 .

　　6 .8 .4 .2 连续多普勒测量 LVOT或 AO 湍流 、反流的流速 . 频谱图见表 B.1 中的编号 13 .

　　6 .9 左侧胸骨旁长轴主动脉切面

　　6 .9 .1 扫查方法

　　犬猫左侧卧躺 , 以左侧心尖五腔切面扫查位置为起始 ,探头向头部旋转约 90 °,标记点指向鼻部 ,轴向声束在房室附近为中心 ,识别左室流出道 、主动脉瓣和升主动脉 ,右心室流出道位于图像的近场 ,示意图见图 4 切面 3 .

　　标引序号说明 :

　　1 — 左侧胸骨旁长轴右心室切面 ; 3 — 左侧胸骨旁长轴主动脉切面 ;

　　2 — 左侧胸骨旁长轴右心耳切面 ; 4 — 左侧胸骨旁肺动脉切面 .

　　图 4 左侧胸骨旁长轴视图

　　6 .9 .2 二维超声图像要求与评估内容

　　6 .9 .2 .1 二维超声图像要求

　　示意图见表 B.1 中的编号 14 ,切面图见表 B.1 中的编号 15 . 图像应符合下列要求 :

　　a) 最大程度显示 LVOT;

　　b) 最大程度显示 AO.

　　6 .9 .2 .2 二维图像评估内容

　　应评估下列内容 :

　　— 检查 LVOT是否狭窄或扩张 ;

　　— 瓣膜形态及回声特征 .

　　6 .9 .3 彩色多普勒评估主动脉血流评估 AO是否存在异常血流。

　　6 .10 左侧胸骨旁长轴右心耳切面

　　6 .10 .1 扫查方法

　　以左侧胸骨旁长轴主动脉切面扫查位置为起始 ,轻压探头尾 ,上抬探头 ,朝向胸骨方向 ,微旋探头显示右心耳切面 ,示意图见图 4 切面 2 。

　　6 .10 .2 二维超声图像要求与评估内容

　　6 .10 .2 .1 二维超声图像要求

　　示意图见表 B.1 中的编号 16 ,切面图见表 B.1 中的编号 17 。 图像应符合下列要求 :

　　a) TV处于屏幕中央 ,血流方向平行声束 ;

　　b) 最大程度显示 TV、RV。

　　6 .10 .2 .2 二维图像评估内容

　　应评估下列内容 :

　　a) TV形态及回声特征 ;

　　b) 右心耳内是否存在异常内容物。

　　6 .10 .3 彩色多普勒评估内容

　　TV是否存在异常血流。 彩色多普勒图像见表 B.1 中的编号 18 。

　　6 .10 .4 频谱多普勒测量内容

　　连续多普勒测量 TV反流血流流速 ,示意图见表 B.1 中的编号 19 。

　　6 .1 1 左侧胸骨旁长轴肺动脉瓣切面

　　6 .1 1 .1 扫查方法

　　以左侧胸骨旁长轴主动脉切面扫查位置为起始 ,微抬探头尾 ,下压探头 ,朝向胸椎方向 ,显示出肺动脉瓣切面 ,示意图见图 4 切面 2 。

　　6 .1 1 .2 二维超声图像要求与评估内容

　　6 .1 1 .2 .1 二维超声图像要求

　　示意图见表 B.1 中的编号 20 ,切面图见表 B.1 中的编号 21 。 图像应符合下列要求 :

　　a) 最大程度显示 RVOT、PT;

　　b) 最大程度显示肺动脉分支 、PV。

　　6 .1 1 .2 .2 二维图像评估内容

　　应评估下列内容 :

　　a) 检查 PV及 RVOT是否存在狭窄 、扩张 ;

　　b) 是否存在动脉导管未闭 ;

　　c) 观察 PV形态及运动 ;

　　d) PA及其分支是否存在异常影像。

　　6 .1 1 .3 彩色多普勒评估内容

　　PA及 RVOT血流。 彩色多普勒评估见表 B.1 中的编号 22 。

　　6 .1 1 .4 频谱多普勒测量位置和内容

　　6 .1 1 .4 .1 脉冲多普勒测量肺动脉血流流速时 ,取样框置于 PV开口处 ,频谱图见表 B.1 中的编号 23 。

　　6 .1 1 .4 .2 连续多普勒测量 ROVT、PA及分支处异常血流。

　　附 录 A

　　(资料性)

　　右侧超声扫查切面

　　表 A.1 给出了右侧超声扫查切面的示意图 、测量图及频谱图例。

　　表 A.1 右侧超声扫查切面的示意图、测量图及频谱图例

　　表 A.1 (续)

　　表 A.1 (续)

　　表 A.1 (续)

　　表 A.1 (续)

　　附 录 B

　　(资料性)

　　左侧超声扫查切面

　　表 B.1 给出了左侧超声扫查切面的示意图 、测量图及频谱图例。

　　表 B.1 左侧超声扫查切面的示意图、测量图及频谱图例

　　表 B.1 (续)

　　表 B.1 (续)

　　表 B.1 (续)

　　表 B.1 (续)

　　表 B.1 (续)
